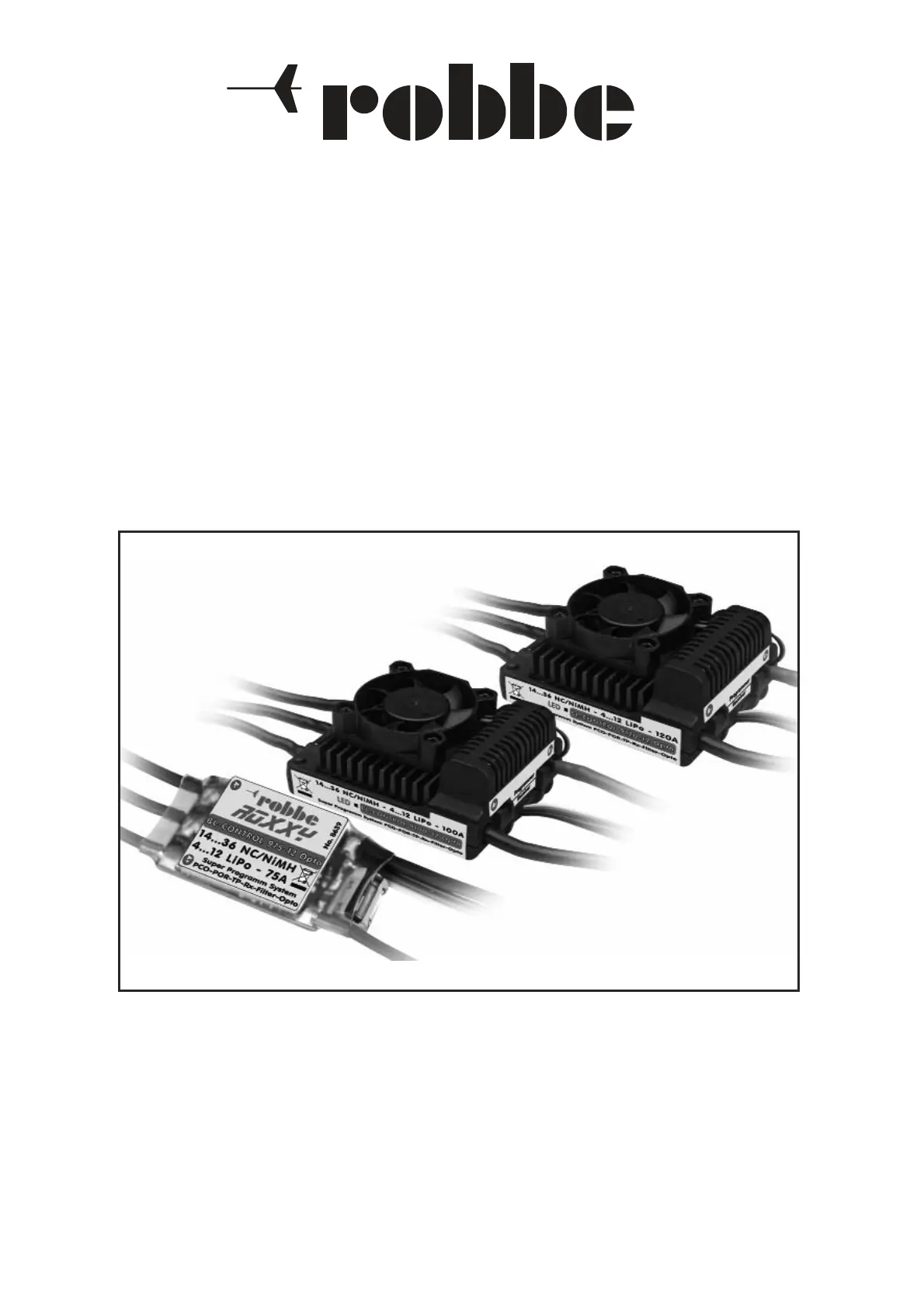

ROXXY BL-CONTROL
900 SERIE OPTO
Bedienungsanleitung
Roxxy BL-Control 900 Serie Opto
2
Allgemeines
Fahrtreglerserie in neuer Cool Power FET Technologie, dadurch besonders leistungsfähig und mit breitem Einsatzbereich, für Flug,- Schiffs,- Auto,- und E-
Heli- Modelle einsetzbar. Die Regler eignen sich besonders für die BL Motoren-Serie ROXXY, aber auch für andere BL-Motoren.
Vor Anschluss und In be trieb nah me diese An lei tung bitte aufmerksam lesen.

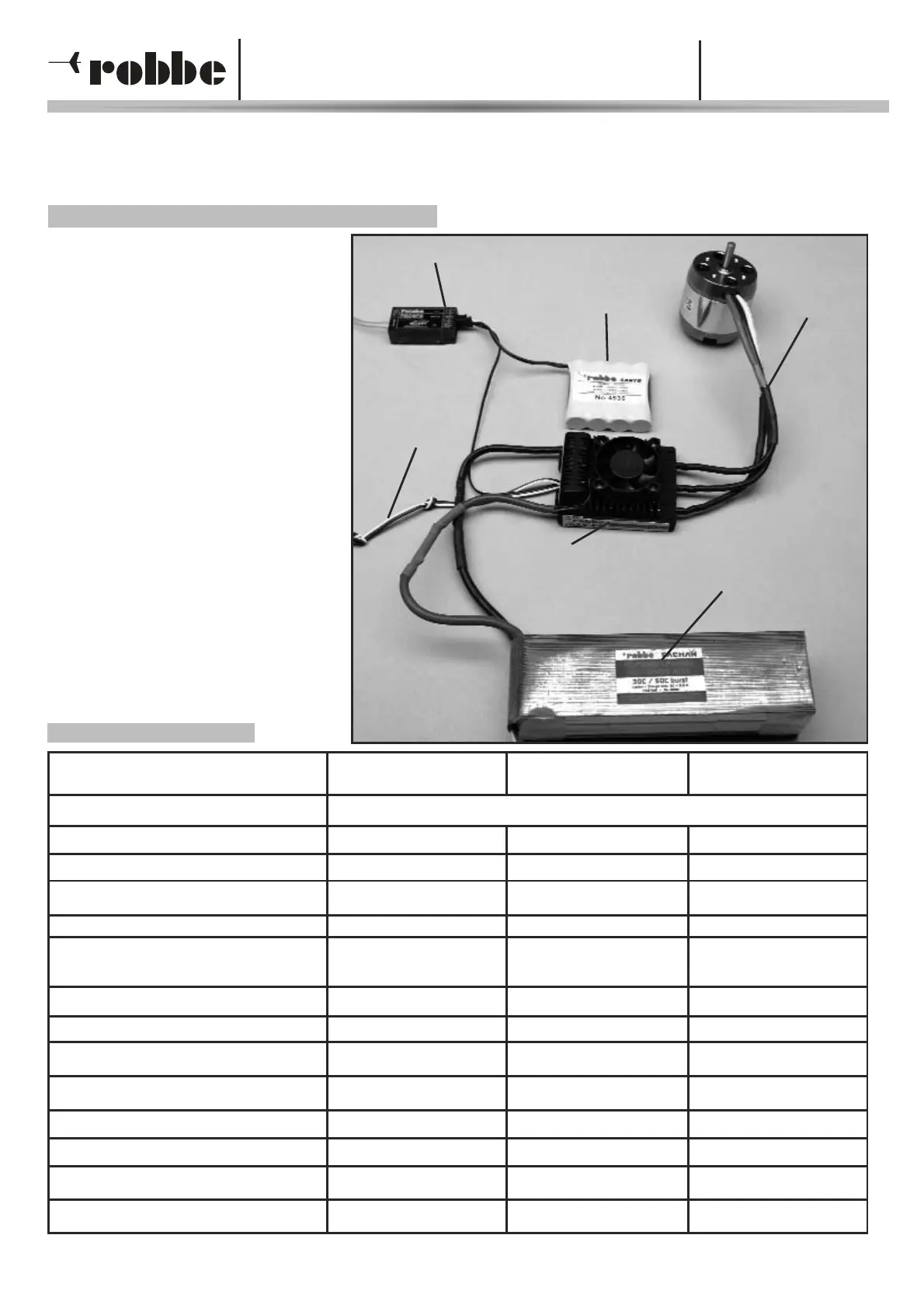

1. Anschluss und Besonderheiten
Antriebsakku
Fahrtregler
Motoranschluss
Emp fän ger
2. Technische Daten
Das rote Kabel (plus) und das schwarze Kabel
(minus) durch Verwendung eines ge eigneten
Steck sy stems für den Anschluss an den Antrieb-
sakku vor be rei ten. Alle Lötstellen mit Schrumpf-
schlauch isolieren. Am Empfänger muss zwingend
ein Empfängerakku angeschlossen werden.
Beachten Sie dabei die technischen Daten des
Empfängers!
BL 975-12 Opto
No. 8639
BL 9100-12 Opto
No. 8640
BL 9120-12 Opto
No. 8641
Funktion:
(Wahlweise) Vorwärts- Stop- Bremse- Rückwärts
Laststrom: 75 A 100 A 120 A
Kurzzeit: 85 A 120 A 150 A
Abmessungen
(mm): 78x29x14 73,4x56x31 73,4x56x31
Gewicht g: 79 g 162 g 166 g
Zellenzahl: 14...36 NC/ NiMH
4...12 LiPo
14...36 NC/ NiMH
4...12 LiPo
14...36 NC/ NiMH
4...12 LiPo
SPS: ja ja ja
Rx-Filter: ja ja ja
PCO: ja ja ja
POR: ja ja ja
hec: 32 kHz 32 kHz 32 kHz
TP: ja ja ja
Cool Power FET: ja ja ja
Lüfter: - ja ja
Empfängerakku
Programmerkabel
Bedienungsanleitung
Roxxy BL-Control 900 Serie Opto
3
3. Programmierung der Knüppelpositionen
1. Regler gemäß Anschlußbild anschließen (außer der
Spannungsversorgung).
2. Sender einschalten und Gasknüppel in die Vorwärtsposition
bringen.
3. Spannungsversorgung an den Regler anschließen.
4. Der Regler bestätigt mit einer kurzen Tonfolge.
5. Nach ca. 10 Sekunden ertönt eine Doppeltonfolge als Bestäti-
gung für erfolgreiche Programmierung der Vorwärtsposition.
6. Gasknüppel in die Stopposition bringen, eine kurze Tonfolge
bestätigt die erfolgreiche Programmierung der Stopposition.
7. Gasknüppel in die Rückwärtsposition bringen, eine Dreifachton-
folge bestätigt die erfolgreiche Programmierung der Rückwärts-
position.
Anmerkung:
Falls nach (Punkt 3.1.2) die LED am Regler leuchtet, muß am Sen-
der SERVO-REVERSE betätigt werden, die Spannungsversorgung
zum Regler unterbrochen und erneut mit (Punkt 3.1.1) begonnen
werden.
Die Vorwärtsposition des Knüppels muß in der Nähe des mechani-
schen Anschlags stehen.
3.2 Programmierung der Knüppelpositionen
Vorwärts und Stopp (Modelltyp Air u. Heli)
Die Programmierung der Knüppelpositionen Vorwärts und Stopp
von Reglern die nur im Vorwärtsbetrieb genutzt werden, erfolgt ana-
log bis zu Punkt 3.1.6. Die Übernahme der Knüppelpositionen
wird mit einer Dreifachtonfolge bestätigt.
4.1 Programmierung von Reglerparametern ohne
Programmer
Es können fünf Parameter programmiert werden.
Der in den Programmiermodus erfolgt durch:Eintritt
1. Regler gemäß Anschlußbild anschließen (außer der
Spannungsversorgung).
2. Sender einschalten und Gasknüppel in die Vorwärtsposition
bringen.
3. Spannungsversorgung an den Regler anschließen.
4. Der Regler bestätigt mit einer kurzen Tonfolge.
5. Nach ca. 10 Sekunden ertönt eine Doppeltonfolge, nach
weiteren ca. 3 Sekunden ertönt eine Dreifachtonfolge.
Der Regler zeigt durch kontinuierliches einmaliges Piepsen undjetzt
Blitzen der LED die Auswahl von Parameter 1 an.
Die der zu programmierenden Parameter erfolgt durch Auswahl
folgende Gasknüppelsequenz: Kurzer Wechsel des Gasknüppels
aus der Vorwärtsposition in die Stopposition und zurück in die
Vorwärtsposition. Der Regler zeigt durch kontinuierliches jetzt
zweimaliges Beepen und Blinken der LED die Auswahl von
Parameter 2 an.
Für die Auswahl der Parameter 3, 4 und 5 muß die oben
beschriebene Gasknüppelsequenz wiederholt angewandt werden.
Zum des Parameters ist zunächst ein Wechsel des Gasknüp-Ändern
pels aus der Vorwärtsposition in die Stopposition erforderlich, der Gas-
knüppel muß mindestens 3 Sekunden in der Stopposition verweilen.
Die des Parameters selbst, erfolgt durch eineneigentliche Änderung
schnellen Wechsel des Gasknüppels aus der Stopposition in die Vor-
wärtsposition und zurück.
POR: Anlaufschutz, verhindert ungewolltes Anlaufen des Motors
PCO: Unterspannungsabschaltung, der Motor wird bei entleertem Akku
rechtzeitig abgeschaltet, um genügend Kapazität für die Steuerung zu
reservieren und um eine Tiefentladung des Akkus zu vermeiden.
(wahlweise für NC/NiMH oder Lipoly-Akku)
SPS: Super Programming System
Cool Power FET: Neue Transistoren Generation
Opto: Galvanische Trennung zwischen Motorstörungen und Empfänger
RX-Filter: Schaltet den Regler bei fehlendem oder ungültigem Sender-
signal aus.
TP: Thermische Sicherung (Thermal Protection)
hec: Hohe Motortaktfrequenz
3.1 Programmierung der Knüppelpositionen
Vorwärts, Stopp und Rückwärts
Das der Änderung erfolgt durch einen Wechsel desAbspeichern
Gasknüppels von der Stopposition in die Vorwärtsposition.
Das Beenden und Übernehmen der Programmiereinstellungen wird
durch Unterbrechen der Spannungsversorgung gespeichert.
Der Regler ist programmiert und betriebsbereit.
Parametertyp Beep LED
Parameter 1 Batterietyp 1 x 1 x
Parameter 2 Drehrichtung 2 x 2 x
Parameter 3
- Bremse EIN/AUS (AIR)
- Drehzahlreglung EIN/AUS (HELI)
- Rückwärts Ein/AUS (CAR, BOOT)
3 x 3 x
Parameter 4 Modelltyp AIR/HELI 4 x 4 x
Parameter 5 Modelltyp BOOT/CAR 5 x 5 x
Parametertyp LED EIN
Beep alle 2 Sek.
LED blinkt
Beep alle 0,5 Sek.
Batterietyp LiPo NiCD/NiMH
Drehrichtung Normal Reverse
Bremse (AIR)
Drehzahlreglung (HELI)
Rückwärts (CAR, BOOT)
AUS
AUS
AUS
EIN
EIN
EIN
Modelltyp
(AIR/HELI) AIR HELI
Modelltyp
(BOOT/CAR) BOOT CAR
4.2 Merkmale und Schutzfunktionen
4. Programmierung von Reglerparametern
Achtung:
Zuerst muß der Modelltyp eingestellt werden (Parameter 4 oder
Parameter 5). Ansonsten werden eingestellte Parameter nicht
übernommen.

Product specificaties

Merk: Robbe
Categorie: Radiografisch bestuurbaar speelgoed
Model: 8639
Gewicht: 79 g
Breedte: 78 mm
Diepte: 14 mm
Hoogte: 29 mm
Soort: Radio-Controlled (RC) Model Parts
Correct gebruik: Universeel
Veiligheidsfunties: Temperatuurbestendig
Type product: ESC
Stroom (max.): 75 A

Heb je hulp nodig?

Als je hulp nodig hebt met Robbe 8639 stel dan hieronder een vraag en andere gebruikers zullen je antwoorden


Handleiding Radiografisch bestuurbaar speelgoed Robbe

Robbe

Robbe Air Beaver Handleiding

5 Maart 2024
Robbe

Robbe Arcus E 2.2 Handleiding

5 Maart 2024
Robbe

Robbe ROXXY BL-Control 820 Handleiding

5 Maart 2024
Robbe

Robbe 1-F1666 Handleiding

5 Maart 2024
Robbe

Robbe ROXXY BL-Control 975-12 Handleiding

5 Maart 2024
Robbe

Robbe Pilatus PC21 Handleiding

5 Maart 2024
Robbe

Robbe Arcus Handleiding

5 Maart 2024
Robbe

Robbe Arcus II Handleiding

5 Maart 2024
Robbe

Robbe Nano-Vector Handleiding

5 Maart 2024
Robbe

Robbe Programmer V2 Handleiding

5 Maart 2024

Handleiding Radiografisch bestuurbaar speelgoed

Nieuwste handleidingen voor Radiografisch bestuurbaar speelgoed

Spektrum

Spektrum DX5 Pro Handleiding

16 November 2024
Hobbywing

Hobbywing XeRun XR10 PRO DR Handleiding

6 November 2024
Hobbywing

Hobbywing XeRun XR10 Pro G3 Handleiding

5 November 2024
Amewi

Amewi Hyper Go Handleiding

30 September 2024
Carson

Carson Drift Burner Handleiding

30 September 2024
Carson

Carson Micro X-Warrior 2.0 Handleiding

30 September 2024
Carson

Carson Toxic Spider 340 Handleiding

30 September 2024
Hobbywing

Hobbywing XeRun XR10 Pro WP Handleiding

24 September 2024
Hobbywing

Hobbywing XeRun XR10 Stock Spec G2 Handleiding

24 September 2024
Hobbywing

Hobbywing XeRun XR10 Justock G3S Handleiding

24 September 2024
