Pagina 1/23
Typ: FMR 4023
# 004023
Typ NG739-I
Gutkes GmbH
Rehkamp 13
30853 Langenhagen
Germany
www.gev.de
service@gev.de
MA00112501
06/2013 UW
A
> 50 cm
C
D
EB
> 50 cm
> 50 cm
> 30°
30 - 50 cm
6 m
G H
F
> 4 m
1
1
32
Gutkes GmbH
Rehkamp 13
30853 Langenhagen
Deutschland
Fax: +49 (0)511/95 85 805
www.gev.de
service@gev.de
DGBFNLIESNDKFINRUSGRLVLTPLROSLOSKCZTRH
0786-CPD-20517
2008
DIN EN 14604:2005
Technische und optische Änderungen ohne Ankündigung vorbehalten.
Montage/Inbetriebnahme
Befestigen Sie die Montageplatte mit den beiliegenden Schrauben und
Dübeln an der Decke . Verbinden Sie die beiliegende Batterie mit dem Abb. E
Anschluss-Clip Abb. G1. Ist die Batterie richtig angeschlossen, blinkt die LED in
der Prüftaste ca. alle 45 Sek. kurz auf. Führen Sie einen Funktionstest (Abb. H1)
durch (siehe Test/Wartung). Plazieren Sie den Melder auf der Montageplatte
und drehen ihn im Uhrzeigersinn, bis er einrastet. Die Montagesperre (Abb. G2)
verhindert, dass der Melder ohne eingelegte Batterie montiert werden kann.
Test/Wartung
Drücken Sie auf die Prüftaste , bis der Alarm ertönt.Abb. H1
Beim Funk-Rauchmelder Typ 739-I, Best.-Nr.: 004160a, muss die Prüftaste
bei allen Funk-Rauchmeldern so lange betätigt werden (min. 20 Sek.), bis alle
anderen vernetzten Melder ausgelöst haben.
Es wird dabei die Funktion der Rauchkammer, der Auswerteelektronik und
der Batterie geprüft. Bei ordnungsgemäßer Funktion ist der Alarm laut und
pulsierend. Der Test sollte 1 x monatlich und nach jedem Batterietausch
durchgeführt werden.
Das Gerät führt alle 45 Sek. einen Selbsttest durch. Sie erkennen dies am
kurzen Aufblinken der LED . Bei einer Fehlfunktion piept der Melder ca. Abb. H1
alle 45 Sek. zum Aufblinken der roten LED. abwechselnd
Hinweis: Der Zeitraum zwischen den Pieptönen kann auch erheblich länger
sein als 45 Sek. Um die Fehlfunktion zu beheben, entnehmen Sie die Batterie
für eine Dauer von 10 Min.
Nachdem Sie die Batterie wieder angeschlossen haben, drücken Sie die
Prüftaste Abb. H1 bis der Alarm ertönt. Sollte dies keine Abhilfe scha en, muss
der Melder ausgetauscht werden.
Sinkt die Batteriespannung unter den Mindestwert, piept der Melder ca. einmal
pro Minute mit dem LED-Blitz, bis zu ca. 30 Tage lang, um Sie an gleichzeitig
den fälligen Batteriewechsel zu erinnern.
Das Gerät sollte bei Bedarf etwa 2 x jährlich trocken abgewischt und von außen
mit dem Staubsauger abgesaugt werden.
Besondere Hinweise
• Setzen Sie die Batterie polrichtig in das Gerät.
• Testen Sie das Gerät nach jedem Batterietausch.
• Hitzemelder bzw. Rauchmelder ersetzen keine Versicherungen.
• Bei Tiefschlaf bzw. unter Alkohol- oder Drogeneinfl uss
ist der Alarm unter Umständen nicht wahrnehmbar.
Dieser Rauchmelder ist konzipiert, um eine Frühwarnung bei der Entstehung
eines Brandes zu geben. Alarm wird ausgelöst sobald Rauch in das Innere
des Gerätes eindringt. Flammen werden vom Gerät nicht wahrgenommen. Ein
Großteil der Brände fi ndet nachts statt. Da der Mensch während des Schlafes
nichts riecht, jedoch bei Geräuschen erwacht, schützen Rauchmelder wirksam
und frühzeitig vor der drohenden Gefahr.
Einsatzbereiche: Wohnungen, Wohnhäuser, Wohnwagen, Boote
Alarmsignal: Akustisches Signal mit ca. 85 dB/3 m
Informationen zum Verhalten im Brandfall erhalten Sie auf Anfrage von Ihrer
Feuerwehr. Viele Wehren und Brandversicherungen halten entsprechende
Merkblätter bereit und weisen darin auch auf die Notwendigkeit von
Rauchmeldern hin.

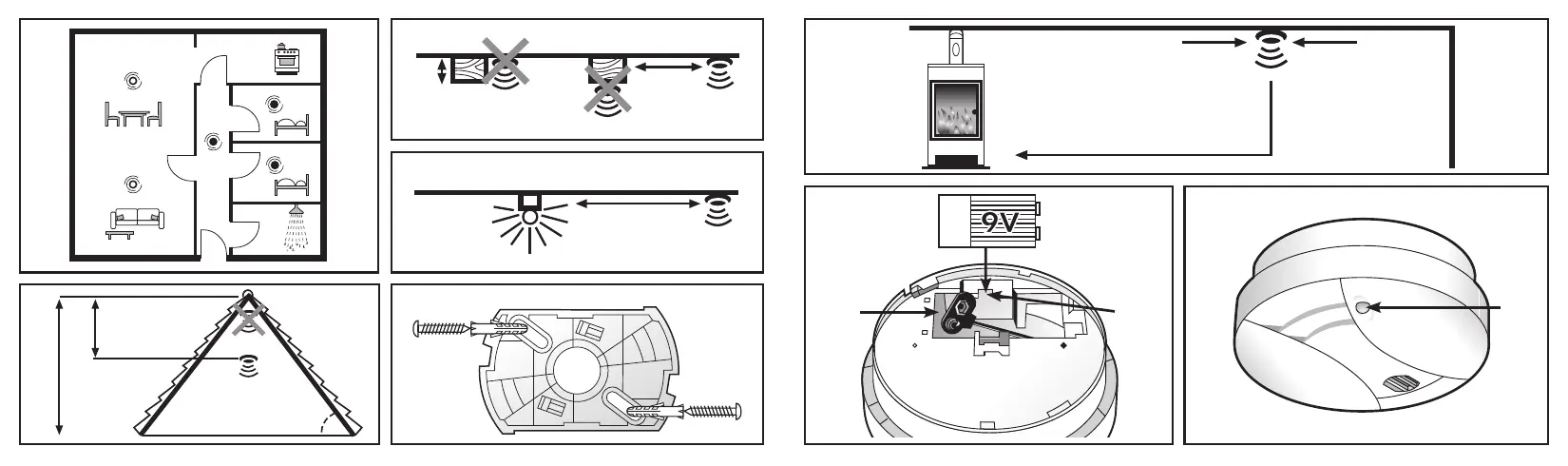

Montageort
Für eine umfassende Abdeckung von Haushalten sollten Rauchmelder in allen
Räumen, Korridoren, Lagerbereichen, Keller- und Speicherräumen installiert
werden. Eine minimale Absicherung wird erreicht durch je einen Rauchmelder
im Flur und im Treppenbereich auf jeder Etage und in jedem Schlafbereich Abb.
A. In Häusern mit mehreren Wohneinheiten sollte jede Familie ihre eigenen
Rauchmelder installieren.
• Nicht in Badezimmern oder Garagen montieren. In Küchen nur, falls ein
Mindestabstand von 4 Metern von Herden und ähnlichen
Emissionsquellen möglich ist.
• Nicht in stark zuggefährdeter Umgebung, z. B. in der Nähe von
Entlüftungsschächten installieren. Die Luftbewegung könnte u. U.
verhindern, dass der Rauch den Melder erreicht.
• Nicht in sehr staubigen Bereichen bzw. in Bereichen mit sehr hoher
Luftfeuchtigkeit montieren.
• Nicht in Spitzecken montieren, da sich hier im Brandfalle rauchfreie
Luft ansammeln könnte. Bei Räumen mit Dachneigung über 30° und einer
Gesamtraumhöhe bis 6 m, ist ein Abstand von 30 - 50 cm von der Spitze
einzuhalten. Bei einer Dachneigung bis 45° kann der Melder an der
Dachschrägen montiert werden .Abb. B
• Mindestens 50 cm Abstand halten von Wänden, Deckenbalken
(Unterzügen) Abb. C Abb. Dund Leuchten .
• Melder mittig an der Decke montieren, mindestens 4 m Abstand halten
von o enen Kaminen und Herden .Abb. F
• Räume über 60 m und Flure länger als 10 m benötigen mehrere Melder.²
Rauchmelder FMR 4023
• In Räumen über 60 m bzw. in Fluren, die länger als 10 m sind, empfi² ehlt
sich der Einsatz von mehreren Meldern.
• Verbrauchte Batterien gehören nicht in den Hausmüll!
Bitte entsorgen Sie die Batterie über den Handel, der sie einem
Recycling-Verfahren zuführt.
• Bei technischen Problemen wenden Sie sich bitte an den Hersteller oder
Ihren Fachhändler.
Tauschen Sie den Melder 10 Jahre nach der Montage aus.
Batterie- und Akkuhinweise
Altbatterien dürfen nicht mit dem unsortierten Hausmüll entsorgt
werden. Besitzer von Altbatterien sind gesetzlich zur Rückgabe
verpfl ichtet und können diese unentgeltlich bei den Verkaufsstellen
zurückgeben. Batterien enthalten umwelt- und gesundheitsschädliche
Sto e und müssen daher fachgerecht entsorgt werden.
Recycling-Hinweise
Dieses Gerät darf nicht mit dem unsortierten Hausmüll entsorgt werden.
Besitzer von Altgeräten sind gesetzlich dazu verpfl ichtet, dieses Gerät
fachgerecht zu entsorgen. Informationen erhalten Sie von Ihrer Stadt- bzw.
Gemeindeverwaltung.
Richtiges Verhalten im Brandfall
Ruhe bewahren! Alarmieren Sie die Feuerwehr.
Folgende Hinweise sind für die Feuerwehr wichtig:
• Wie ist Ihr Name? (Name, Telefonnummer)
• Wo brennt es? (Adresse)
• Was ist passiert? (Ausmaß)
• Wie viele Verletzte gibt es?
• Warten Sie auf Rückfragen des Gesprächspartners.
Warnen Sie alle Mitbewohner.
Helfen Sie älteren, kranken und behinderten Personen.
Schließen Sie alle Fenster und Türen.
Benutzen Sie keinen Aufzug.
Sollten Sie Zweifel haben, ob es sich um einen echten Alarm oder um einen
Fehlalarm handelt, verhalten Sie sich so, als ob es wirklich brennt.
Technische Daten
Typbezeichnung NG-739, NG-739-I
Batteriebetrieb 9 V Block (inklusive)
Signallautstärke ca. 85 dB/3m
Relative Luftfeuchtigkeit 10 % - 95 %
Arbeitstemperaturbereich 0 °C bis + 50 °C
Zulassung VdS G208139, DIN EN 14604:2005
DIN 14676
Empfohlene Batterien
Greencell, # 1604, Power Line # 6LR61
Duracell, # MN 1604, Ultralife, # U9VL
Abmessungen Ø 100 mm, Höhe 32 mm
!
