Pagina 1/4

Hotline Theben:

J +49 7474 692-369

TA 2 S KNX 4969222

TA 4 S KNX 4969224

TA 6 S KNX 4969226

TA 8 S KNX 4969228

ATENÇÃO

Perigo de morte por choque eléctrico ou

incêndio!

• A montagem deve ser efectuada apenas por

um electricista especializado!

• Antes da montagem/desmontagem activar a

tensão de rede!

Informações gerais

• Interfaces de botão para entrada binária/

saída binária com 2 – 8 canais

• Podem ser integradas em caixas embutidas

com botões/interruptores convencionais

• Atribuição livre das funções interruptor/botão,

escurecer, estores, transmissor de valores

• 2 entradas NTC para a deteção da temperatu-

ra real (C3, C4; não com TA 2 S KNX); senso-

res utilizáveis: 9070191, 9070459, 9070321

• Entradas parametrizáveis como saídas para

a ligação de LEDs de sinais com IF = 1–3 mA

(ajustável)

• Com o ETS (Engineering Tool) é possível

selecionar os programas de aplicação, atribuir

os parâmetros e endereços especícos e

transmiti-los ao aparelho

Dados técnicos

Tensão de barramento: 21–32 V CC

Corrente absorvida barramento KNX:

TA 2 S 10 mA (máx. 2 x LED à 3 mA)

TA 4 S 12,5 mA (máx. 4 x LED à 3 mA)

TA 6 S, TA 8 S 15 mA (máx. 6 ou 8 x LED à 3 mA)

No caso de utilização como entrada do botão:

TA 2 S, TA 4 S, TA 6 S, TA 8 S < 10 mA

Tensão de contacto: 5 V

Corrente de contacto: 0,5 mA (5 mA ponta)

Tensão de saída: 5 V CC

Tipo de proteção: IP 20 conforme a EN 60529

Classe de proteção: III

Temperatura operacional: – 5 °C ... + 45 °C

Grau de poluição: 2

Comprimento máx. do cabo: 30 m

Comprimento dos os de ligação: 25 cm

Ligação LED: IF máx. 1–3 mA (ajustável),

UF até ~ 3,6 V, nenhuma resistência em série

necessária

Modo de funcionamento: tipo 1 em conformida-

de com a EN 60730-1

Tensão transitória de dimensionamento: 0,8 kV

Pode aceder ao banco de dados ETS em

www.theben.de.

Para descrições detalhadas das funções, use o

manual KNX.

AVERTISSEMENT

Danger de mort, risque d‘électrocution et

d‘incendie!

• Le montage doit être effectué exclusivement

par un électricien spécialisé!

• Désactiver la tension réseau avant le monta-

ge/ le démontage !

Informations générales

• Interfaces pour boutons-poussoirs d'entrée /

de sortie binaire avec 2 – 8 canaux

• Elles peuvent être montées avec des

boutons-poussoirs / interrupteurs ordinaires

dans des boîtiers encastrés

• Affectation libre des fonctions interrupteur /

bouton-poussoir, variateur, store, commande

progressive

• 2 entrées NTC pour la détection de la tempé-

rature réelle (C3, C4 ; pas pour TA 2 S KNX) ;

capteurs utilisables : 9070191, 9070459,

9070321

• Entrées transformables en sorties pour le

raccordement de LED de signalement avec

IF = 1–3 mA (réglable)

• L'ETS (Engineering Tool) permet de sélection-

ner les programmes d'application, d'attribuer

les paramètres et les adresses spéciques et

de les transmettre à l'appareil

Caractéristiques techniques

Tension du bus : 21–32 V CC

Courant absorbé du bus KNX :

TA 2 S 10 mA (max. 2 x LED à 3 mA)

TA 4 S 12,5 mA (max. 4 x LED à 3 mA)

TA 6 S, TA 8 S 15 mA (max. 6 ou 8 x LED à 3 mA)

En cas d'utilisation comme entrée de bouton-

poussoir : TA 2 S, TA 4 S, TA 6 S, TA 8 S < 10 mA

Tension de contact : 5 V

Courant de contact : 0,5 mA (pointe de 5 mA)

Tension de sortie : 5 V CC

Indice de protection : IP 20 selon la norme

EN 60529

Classe de protection : III

Température de service : – 5 °C ... + 45 °C

Degré de pollution : 2

Longueur de câble max. : 30 m

Longueur des câbles de raccordement : 25 cm

Raccordement LED : IF max. 1–3 mA (réglable), UF

jusqu'à ~ 3,6 V, aucune résistance en série nécessaire

Fonctionnement : type 1 selon EN 60730-1

Tension assignée de tenue aux chocs : 0,8 kV

La base de données ETS est disponible à

l'adresse suivante www.theben.de.

Pour les descriptions détaillées des fonctions,

se reporter au manuel KNX.

AVVERTIMENTO

Pericolo di morte per scosse elettriche o

incendio!

• Il montaggio deve essere eseguito esclusi-

vamente da parte di un elettroinstallatore

specializzato!

• Prima del montaggio o dello smontaggio

scollegare la tensione di rete!

Informazioni generali

• Interfacce tasti con ingresso binario/uscita

binaria con 2 - 8 canali

• Installazione possibile con tasti/interruttori

convenzionali in scatole a incasso

• Assegnazione libera delle funzioni: inter-

ruttore/tasto, regolazione della luminosità,

veneziane, trasmettitore di valore

• 2 ingressi NTC per il rilevamento della

temperatura reale (C3, C4; non con TA 2 S

KNX); sensori utilizzabili: 9070191, 9070459,

9070321

• -Ingressi modicabili in uscite per il colle

gamento di segnali LED con IF = 1–3 mA

(regolabile)

• Con l’ETS (Engineering Tool) è possibile sele-

zionare i programmi di applicazione, asseg-

nare e trasmettere all'apparecchio i parametri

e indirizzi specici.

Dati tecnici

Tensione bus KNX: 21–32 V DC

Assorbimento di corrente bus KNX:

TA 2 S 10 mA (max. 2 x LED à 3 mA)

TA 4 S 12,5 mA (max. 4 x LED à 3 mA)

TA 6 S, TA 8 S 15 mA (max. 6 o 8 x LED à 3 mA)

In caso di utilizzo come ingresso tasto:

TA 2 S, TA 4 S, TA 6 S, TA 8 S < 10 mA

Tensione di contatto: 5 V

Corrente di contatto: 0,5 mA (5 mA al massimo)

Tensione di uscita 5 V DC

Tipo di protezione: IP 20 secondo EN 60529

Classe di protezione: III

Temperatura d'esercizio: – 5 °C ... + 45 °C

Grado di inquinamento: 2

Lunghezza cavo max.: 30 m

Lunghezza li di collegamento: 25 cm

Collegamento LED: IF max. 1–3 mA (regolabile),

UF no a ~ 3,6 V, non è necessaria nessuna

resistenza addizionale

Funzionamento: tipo 1 secondo EN 60730-1

Sovratensione transitoria nominale: 0,8 kV

La banca dati ETS si trova su www.theben.de.

Per descrizioni di funzionamento dettagliate

fare riferimento al manuale KNX.

ADVERTENCIA

¡Peligro de muerte por descarga elétrica o

incendio!

• ¡El montaje debe ser llevado a cabo exclusiva-

mente por un electricista profesional!

• ¡Desconecte la tensión de red, antes de proce-

der al montaje o desmontaje!

Información general

• Interfaces de pulsador de entradas/salidas

binarias con 2 – 8 canales

• Se pueden montar en cajas empotradas con

pulsadores/interruptores convencionales

• Asignación libre de las funciones interruptor/

pulsador, regulación de luz, persiana, trans-

misor de valores

• 2 entradas NTC para el registro de la tem-

peratura actual (C3, C4; no para TA 2 S KNX);

sensores empleados: 9070191, 9070459,

9070321

• Entradas se pueden congurar como salidas

para la conexión de LED de señalización con

IF = 1–3 mA (ajustable)

• El ETS (Engineering Tool) permite seleccionar

programas de aplicación, asignar parámetros

especícos y direcciones y transmitirlos al

aparato

Datos técnicos

Tensión de bus: 21–32 V CC

Consumo de corriente del bus KNX:

TA 2 S 10 mA (max. 2 x LED à 3 mA)

TA 4 S 12,5 mA (max. 4 x LED à 3 mA)

TA 6 S, TA 8 S 15 mA (max. 6 o 8 x LED à 3 mA)

Cuando se utiliza como entrada de pulsador:

TA 2 S, TA 4 S, TA 6 S, TA 8 S < 10 mA

Tensión de contacto: 5 V

Corriente de contacto: 0,5 mA (5 mA punta)

Tensión de salida: 5 V CC

Grado de protección: IP 20 según EN 60529

Clase de protección: III

Temperatura de funcionamiento: – 5 °C ... + 45 °C

Grado de polución: 2

Longitud máx del cable: 30 m

Longitud de los hilos de conexión: 25 cm

Conexión LED: IF máx. 1–3 mA (ajustable),

UF hasta ~ 3,6 V, no requiere resistor adicional

Modo de acción: tipo 1 según EN 60730-1

Impulso de sobretensión admisible: 0,8 kV

Encontrará la base de datos ETS en

www.theben.de.

Consulte el manual KNX si desea obtener una

descripción detallada del funcionamiento.

WARNUNG

Lebensgefahr durch elektrischen Schlag oder

Brand!

• Montage ausschließlich von Elektrofachkraft

durchführen lassen!

• Vor Montage/Demontage Netzspannung

freischalten!

Allgemeine Infos

• Binäreingang-/Binärausgang-Tasterschnitt-

stellen mit 2 – 8 Kanälen

• Sie können mit konventionellen Tastern/

Schaltern in Unterputzdosen eingebaut

werden

• Freie Zuordnung der Funktionen Schalter/

Taster, Dimmen, Jalousie, Wertgeber

• 2 NTC-Eingänge für die Erfassung der Ist-

temperatur (C3, C4; nicht bei TA 2 S KNX);

verwendbare Sensoren: 9070191, 9070459,

9070321

• Eingänge umparametrierbar zu Ausgängen

für den Anschluss von Signal-LEDs mit

IF = 1–3 mA (einstellbar)

• Mit der ETS (Engineering Tool) können Appli-

kationsprogramme ausgewählt, die spezi-

schen Parameter und Adressen vergeben und

in das Gerät übertragen werden

Technische Daten

Busspannung: 21–32 V DC

Stromaufnahme KNX-Bus:

TA 2 S 10 mA (max. 2 x LED à 3 mA)

TA 4 S 12,5 mA (max. 4 x LED à 3 mA)

TA 6 S, TA 8 S 15 mA (max. 6 bzw. 8 x LED à 3 mA)

Bei Verwendung als Tastereingang:

TA 2 S, TA 4 S, TA 6 S, TA 8 S < 10 mA

Kontaktspannung: 5 V

Kontaktstrom: 0,5 mA (5 mA Spitze)

Ausgangsspannung: 5 V DC

Schutzart: IP 20 nach EN 60529

Schutzklasse: III

Betriebstemperatur: – 5 °C ... + 45 °C

Verschmutzungsgrad: 2

Max. Kabellänge: 30 m

Länge Anschlussdrähte: 25 cm

LED-Anschluss: IF max. 1–3 mA (einstellbar),

UF bis ~ 3,6 V, kein Vorwiderstand erforderlich

Wirkungsweise: Typ 1 gemäß EN 60730-1

Bemessungsstoßspannung: 0,8 kV

Die ETS-Datenbank finden Sie unter

www.theben.de.

Für detaillierte Funktionsbeschreibungen ver-

wenden Sie bitte das KNX-Handbuch.

Mais informações

http://qr.theben.de/

p/ pt4969228

Informations supplémentaires

http://qr.theben.de/

p/4969228fr

Maggiori informazioni

http://qr.theben.de/

p/4969228it

Información adicional

http://qr.theben.de/

p/ es4969228

Weitere Informationen

http://qr.theben.de/

p/4969228de

Further information

http://qr.theben.de/

p/4969228en

WARNING

Danger of death through electric shock or

re!

• Installation should only be carried out by

professional electrician!

• Disconnect the mains power supply prior to

installation and/or disassembly!

General information

• Binary input / binary output push button

interface with 2 - 8 channels

• They can be installed with conventional but-

tons/switches in ush-mounted boxes

• Free allocation of the functions switches/

buttons, dim, blinds, valuator

• 2 NTC inputs for recording the actual tem-

perature (C3, C4; not for TA 2 S KNX); usable

sensors: 9070191, 9070459, 9070321

• Inputs can be parameterised to outputs for

the connection of signal LEDs with

IF = 1–3 mA (adjustable)

• The ETS (Engineering Tool) can be used to

select application programmes, to assign the

specic parameters and addresses, and to

transfer them to the device

Technical data

Bus voltage KNX: 21–32 V DC,

Power input KNX bus:

TA 2 S 10 mA (max. 2 x LED à 3 mA)

TA 4 S 12,5 mA (max. 4 x LED à 3 mA)

TA 6 S, TA 8 S 15 mA (max. 6 or 8 x LED à 3 mA)

When used as push button input:

TA 2 S, TA 4 S, TA 6 S, TA 8 S < 10 mA

Contact voltage: 5 V

Contact current: 0.5 mA (5 mA peak value)

Output voltage 5 V DC

Protection rating: IP 20 in accordance with

EN 60529

Protection class: III

Operating temperature: – 5 °C ... + 45 °C

Pollution degree: 2

Max. cable length: 30 m

Length connecting wires: 25 cm

LED connection: IF max. 1–3 mA (adjustable),

UF to ~ 3.6 V, no series resistor required

Mode of operation: type 1 in according to

EN 60730-1

Rated impulse voltage: 0,8 kV

The ETS database is available at www.theben.de.

Please refer to the KNX manual for detailed

function descriptions.

307307 02 04.05.2020



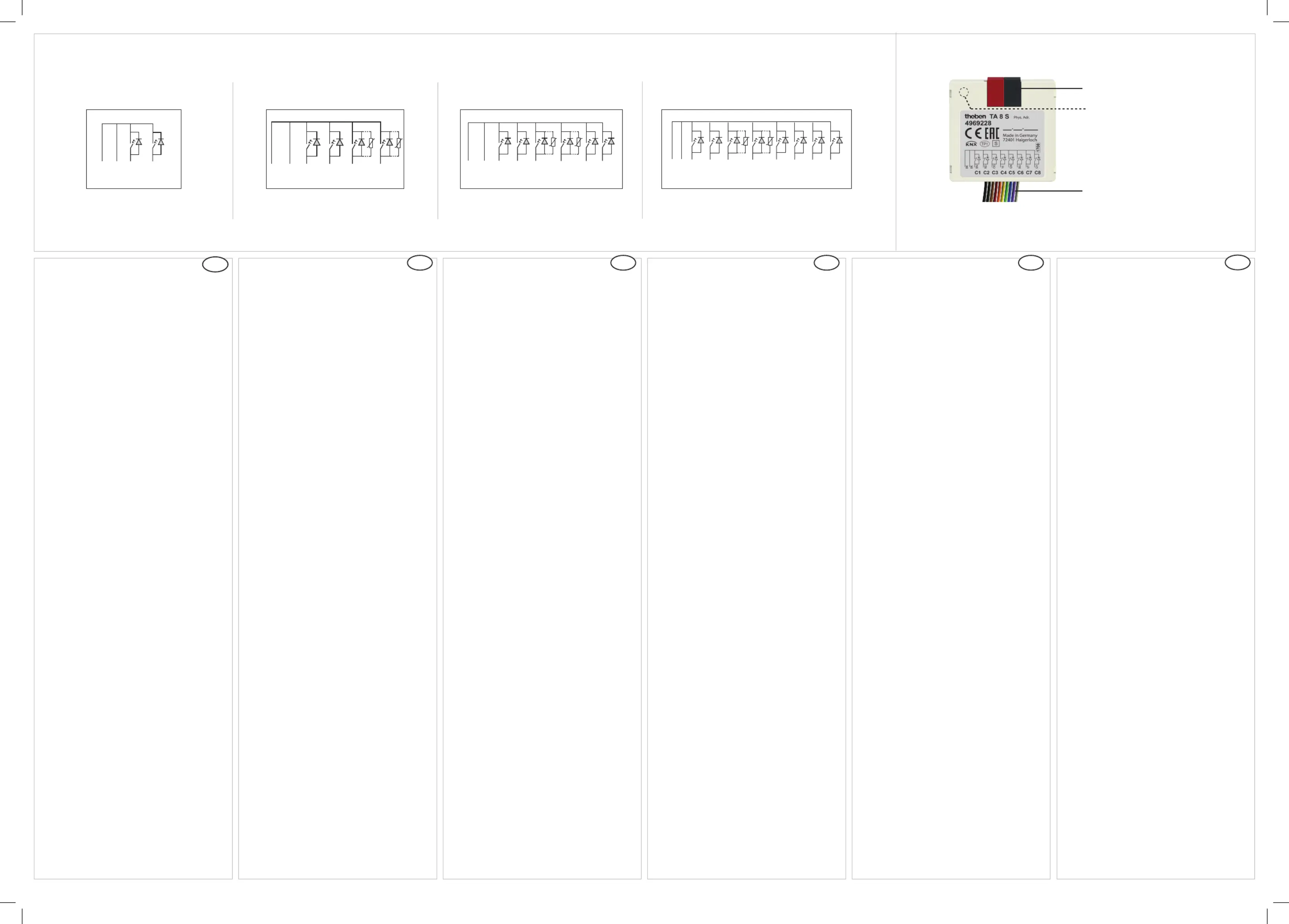

Installation/connection



TA 2 S KNX TA 4 S KNX TA 6 S KNX TA 8 S KNX

Programming button and LED for physical

address (on back of device)

Bus terminal: note polarity!

+ –

In-/outputs

Utilização correta

• Na interface de botões, as saídas podem re-

colher estados binários (através de contactos

sem potencial) e controlar luzes de controlo

(LEDs) através das saídas

• Se forem ligados às entradas botões ou inter-

ruptores sem potencial, estes podem efetuar

diferentes funções como comutar, escurecer,

subir/descer estores, etc.

 Montagem e ligação

! Não ligar 230 V ao aparelho. Caso contrário,

este pode ser destruído.

! Ligar apenas botões/interruptores sem

potencial.

! Ter em atenção a separação segura (SELV)

dos cabos ligados de peças ativas.

! Não operar em conjunto com aparelhos ou

cabos condutores de 230 V na mesma caixa

embutida.

¾Instalar em caixas embutidas convencionais

atrás do botão (conforme a DIN 49073-1)

Ligação de bus

¾Ligar o terminal de barramento ao cabo de

barramento (ter em atenção a polaridade)

¾Encaixar o terminal de barramento

Ligação de interruptor/botão e LEDs

com cabo de ligação e conector fornecidos (ver

esquemas de ligação ):

BN = castanho; RD = vermelho; OG = cor de

laranja, YE = amarelo; GN = verde; BU = azul;

VT = violeta; GY = cinzento

Usage conforme

• Pour l'interface du bouton-poussoir, les sor-

ties peuvent détecter des états binaires (sur

les contacts sans potentiel) et commander les

lampes de contrôle (LEDs) sur les sorties

• Lorsque des boutons-poussoirs ou inter-

rupteurs sans potentiel sont raccordés aux

entrées, il est possible d'exécuter diverses

fonctions, comme la commutation, la variati-

on, la montée / descente des stores, etc.

 Montage et raccordement

! Ne pas raccorder l'appareil à une alimenta-

tion de 230 V. Sinon, il pourrait être détruit.

! Uniquement raccorder des boutons-pous-

soirs / interrupteurs sans potentiel.

! Veiller à une séparation sûre (TBTS) des

câbles raccordés aux parties actives.

! Ne pas utiliser avec des câbles ou appareils

conduisant 230 V dans le même boîtier

encastré.

¾Installer derrière le bouton-poussoir dans

les boîtiers encastrés traditionnels (selon la

norme DIN 49073-1)

Raccordement du bus

¾Raccorder la borne de bus au câble du bus

(respecter la polarité)

¾Encher la borne de bus

Raccordement de boutons-poussoirs /

d'interrupteurs et de LED

Avec câble de raccordement et connecteur joint

(voir schémas de raccordement ) :

BN = brun ; RD = rouge ; OG = orange ,

YE = jaune ; GN = vert ; BU = bleu ;

VT = violet ; GY = gris

Uso conforme

• Nell'interfaccia tasti gli ingressi possono

rilevare gli stati binari (tramite i contatti a

potenziale zero) e comandare le luci di cont-

rollo (LED) tramite le uscite

• Se un tasto o un interruttore a potenzia-

le zero sono collegati agli ingressi, questi

possono eseguire diverse funzioni come

commutare, regolare, sollevare e abbassare le

veneziane

 Montaggio e collegamento

! Non collegare 230 V all'apparecchio. Potreb-

be danneggiarsi irreparabilmente altrimenti.

! Collegare solo tasti/interruttori a potenziale

zero.

! Prestare attenzione a isolare in maniera

sicura (SELV) i cavi collegati ai componenti

attivi.

! Non impiegare insieme a cavi da 230 V o ad

apparecchi nella stessa scatola a incasso.

¾Per installare in scatole a incasso comune-

mente reperibili in commercio dietro il tasto

(secondo DIN 49073-1)

Collegamento bus

¾Collegare il morsetto bus con il cavo bus

(prestare attenzione alla polarità)

¾Inserire il morsetto bus

Collegamento interruttore/tasto e LED

con linea di collegamento inclusa e connettore

(vedere lo schema di collegamento ):

BN = marrone; RD = rosso; OG = arancione,

YE = giallo; GN = verde; BU = blu; VT = viola;

GY = grigio

Uso previsto

• En la interfaz de pulsador las entradas

pueden detectar estados binarios (a través de

contactos libres de potencial) y excitar pilotos

de control a través de las salidas (low current

LED)

• Si se conectan pulsadores o interruptores

libres de potencial en las entradas, estos

podrán ejecutar diversas funciones, como

conmutar, regular la intensidad de luz, subir/

bajar persianas, etc.

 Montaje y conexión

! No conectar 230 V al aparato. De lo contra-

rio podría resultar destruido.

! Conectar exclusivamente pulsadores/inter-

ruptores libres de potencial.

! Debe realizarse una separación segura

(SELV) de las líneas conectadas con respec-

to a piezas activas.

! No utilizar con líneas conductoras de 230

V o aparatos en la misma caja de montaje

empotrado.

¾Instalar detrás del pulsador en cajas de

montaje empotrado convencionales (según

DIN 49073-1)

Conexión de bus

¾Conectar el terminal del bus al cable del bus

(tener en cuenta la polaridad)

¾Enchufar el terminal del bus

Conexión de interruptores/pulsadores y LED

con la línea y conector adjuntados (véase

esquema de conexiones ):

BN = marrón; RD = rojo; OG = naranja,

YE = amarillo; GN = verde; BU = azul;

VT = violeta; GY = gris

Bestimmungsgemäße Verwendung

• Bei der Tasterschnittstelle können die Eingän-

ge binäre Zustände erfassen (über poten-

zialfreie Kontakte) und über die Ausgänge

Kontrollleuchten (LEDs) ansteuern

• Wenn potenzialfreie Taster oder Schalter

an den Eingängen angeschlossen werden,

können sie verschiedene Funktionen wie

Schalten, Dimmen, Jalousien auf-/abfahren

etc. ausführen

 Montage und Anschluss

! Keine 230 V an das Gerät anschließen. Es

könnte sonst zerstört werden.

! Nur potenzialfreie Taster/Schalter anschlie-

ßen.

! Sichere Trennung (SELV) der angeschlosse-

nen Leitungen zu aktiven Teilen beachten.

! Nicht zusammen mit 230 V-führenden

Leitungen oder Geräten in derselben Unter-

putzdose betreiben.

¾In handelsübliche Unterputzdosen hinter dem

Taster installieren (nach DIN 49073-1)

Busanschluss

¾Busklemme mit Buskabel verbinden (Polarität

beachten)

¾Busklemme aufstecken

Anschluss Schalter/Taster und LEDs

mit beigelegter Anschlussleitung und Stecker

(siehe Anschlussbilder ):

BN = Braun; RD = Rot; OG = Orange, YE = Gelb;

GN = Grün; BU = Blau; VT = Violett; GY = Grau

* Sensor 1 (9070191), sensor IP 65 (9070459)

Floor sensor (9070321)

C1 C2

* *

C1 C2

C5 C6

* * * *

Proper use

• The inputs can record binary statuses for

push button interfaces (using potential-free

contacts) and control the control lights using

the outputs (LEDs)

• If potential-free buttons or switches are

connected to the inputs, they can carry out

different functions such as switching, dim-

ming, raising/lowering blinds etc.

 Montage und Anschluss

! Do not connect any 230V to the device.

Otherwise it could be destroyed.

! Only connect potential-free buttons/

switches.

! Note safe disconnection (SELV) of the con-

nected leads to active parts.

! Do not operate with 230V leads or devices

in the same ush-mounted box

¾Install in standard ush-mounted boxes be-

hind the button (according to DIN 49073-1)

Bus connection

¾Connect bus terminal with bus cables (note

polarity)

¾Insert bus terminal

Connection switches/buttons and LEDs

with enclosed connection lead and connector

(see wiring diagrams ):

BN = Brown; RD = Red; OG = Orange,

YE = Yellow; GN = Green; BU = Blue;

VT = Violet; GY = Grey

EN FR IT ES PT

Hotline Theben:

J +49 7474 692-369

TA 2 S KNX 4969222

TA 4 S KNX 4969224

TA 6 S KNX 4969226

TA 8 S KNX 4969228

ADVARSEL

Livsfare på grunn av elektrisk støt eller

brann!

• Montasje må kun utføres av autorisert elek-

troinstallatør!

• Koble fra strømmen før montering/demon-

tering!

Generell informasjon

• Binærinngang/binærutgang pulsbrytergren-

sesnitt med 2-8 kanaler

• Kan monteres i innfellingsbokser med kon-

vensjonelle pulsbrytere/vippebrytere

• Fri tilordning av funksjonene for vippebryter/

pulsbryter, dimming, persienne, verdigiver

• 2 NTC-innganger for registrering av faktisk

temperatur (C3, C4; ikke for TA 2 S KNX). Sen-

sorer som kan brukes: 9070191, 9070459,

9070321

• Inngangene kan ikke parametrereres til ut-

gangene for tilkobling av signal-LED med

IF = 1–3 mA (justerbar)

• Ved hjelp av ETS (Engineering Tool) er det

mulig å velge ut applikasjonsprogrammene,

allokere/tildele de spesikke parametre og

adresser og overføre disse til apparatet

Tekniske data

Busspenning: 21–32 V DC

Strømopptak Konnex-buss:

TA 2 S 10 mA (maks. 2 x LED à 3 mA)

TA 4 S 12,5 mA (maks. 4 x LED à 3 mA)

TA 6 S, TA 8 S 15 mA (maks. 6 evt.

8 x LED à 3 mA)

Ved bruk som tasteinngang:

TA 2 S, TA 4 S, TA 6 S, TA 8 S < 10 mA

Kontaktspenning: 5 V

Kontaktstrøm: 0,5 mA (5 mA topp)

Utgangsspenning: 5 V DC

Kapslingsgrad: IP 20 iht. EN 60529

Beskyttelsesklasse: III

Driftstemperatur: – 5 °C ... + 45 °C

Tilsmussingsgrad: 2

Maks. kabellengde: 30 m

Lengde tilkoblingsledninger: 25 cm

LED-tilkobling: IF maks. 1–3 mA (justerbar),

UF til ~ 3,6 V, krever ikke formotstand

Virkemåte: type 1 iht. EN 60730-1

Nominell støtspenning: 0,8 kV

Du finner ETS-databasen på nettsiden

www.theben.de.

For detaljerte funksjonsbeskrivelser, vennligst

se KNX-håndboken.

Ytterligere informasjon

http://qr.theben.de/

p/4969228no

UPOZORNĚNÍ

Ohrožení života v důsledku úrazu elektrickým

proudem nebo požáru!

• Montáž si nechejte provést výhradnĕ od-

borným pracovníkem pro elektrická zařízení!

• Před montáží/demontáží odpojte síťové

napětí!

Obecné informace

• Rozhraní tlačítek s binárními vstupy / binární-

mi výstupy s 2–8 kanály

• Lze je instalovat spolu s běžnými tlačítky/

spínači do krabic pod omítkou

• Libovolné přiřazení funkcí spínače/tlačítka,

stmívání, žaluzií, hodnotových zdrojů

• 2 vstupy NTC pro zjišťování skutečné teploty

(C3, C4; nikoliv u TA 2 S KNX); použitelná

čidla: 9070191, 9070459, 9070321

• U vstupů lze změnit parametry na výstupy

pro připojení signálních LED s

IF = 1–3 mA (lze nastavit)

• S pomocí ETS (Engineering Tool) lze zvolit

aplikační programy, které zadávají specické

parametry a adresy a přenášejí je do přístroje

Technické údaje

Napětí sběrnice: 21–32 V DC

Odběr proudu sběrnice KNX:

TA 2 S 10 mA (max. 2x LED à 3 mA)

TA 4 S 12,5 mA (max. 4x LED à 3 mA)

TA 6 S, TA 8 S 15 mA (max. 6, resp.

8x LED à 3 mA)

Při použití jako vstup tlačítka:

TA 2 S, TA 4 S, TA 6 S, TA 8 S < 10 mA

Kontaktní napětí: 5 V

Kontaktní proud: 0,5 mA (5 mA ve špičce)

Výstupní napětí: 5 V DC

Typ krytí: IP 20 podle normy EN 60529

Třída ochrany: III

Provozní teplota: –5 °C ... + 45 °C

Stupeň znečištění: 2

Max. délka kabelu: 30 m

Délka přípojných drátů: 25 cm

Připojení LED: IF max. 1–3 mA (lze nastavit),

UF až ~ 3,6 V, není nutný předřadný odpor

Princip činnosti: typ 1 podle normy EN 60730-1

Jmenovité rázové napětí: 0,8 kV

Databázi ETS naleznete na www.theben.de.

Pro podrobný popis funkcí použijte příručku

KNX.

Další informace

http://qr.theben.de/

p/4969228cs

VARNING

Livsfara p.g.a. risk för elektriska stötar eller

brand!

• Montering får endast utföras av behörig

elektriker!

• Koppla från strömmen innan montering/

demontering!

Allmän information

• Binäringång-/binärutgång-knappgränssnitt

med 2 – 8 kanaler

• De kan monteras i den inbyggda dosan med

vanliga knappar/brytare

• Fri tilldelning av funktionerna brytare/knapp,

dimning, jalusi, givare

• 2 NTC-ingångar för registrering av är-

temperaturen (C3, C4; inte vid TA 2 S KNX);

användbara sensorer: 9070191, 9070459,

9070321

• Ingångar kan kongureras om till utgångar

för anslutning av Signal-LED-lampor med

IF = 1–3 mA (inställbar)

• Med ETS (Engineering Tool) kan du välja

applikationsprogram som tillhandahåller

specika parametrar och adresser och överför

dem till apparaten

Tekniska data

Busspänning: 21– 32 V DC

Strömförbrukning KNX-bus:

TA 2 S 10 mA (max. 2 x LED à 3 mA)

TA 4 S 12,5 mA (max. 4 x LED à 3 mA)

TA 6 S, TA 8 S 15 mA (max. 6 eller

8 x LED à 3 mA)

Vid användning som knappingång:

TA 2 S, TA 4 S, TA 6 S, TA 8 S < 10 mA

Kontaktspänning: 5 V

Kontaktström: 0,5 mA (5 mA spetsar)

Utgångsspänning: 5 V DC

Kapslingsklass: IP 20 enligt EN 60529

Skyddsklass: III

Drifttemperatur: – 5 °C ... + 45 °C

Nedsmutsningsgrad: 2

Max. kabellängd: 30 m

Längd anslutningstrådar: 25 cm

LED-anslutning: IF max. 1–3 mA (inställnings-

bar), UF till ~ 3,6 V, inget förkopplat motstånd

krävs

Verkningssätt: typ 1 enligt EN 60730-1

Mätimpulsspänning: 0,8 kV

ETS-databasen hittar du på

www.theben.de.

Använd KNX-handboken för detaljerade

funktionsbeskrivningar.

Ytterliga infomation

http://qr.theben.de/

p/4969228sv

VAROITUS

Sähköiskun tai palon aiheuttama

hengenvaara!

• Asennuksen saa suorittaa vain sähköalan

ammattilainen!

• Ennen asennusta/purkua on verkkojännite

kytkettävä pois päältä!

Yleistä tietoa

• Binääritulo-/binäärilähtö-painikeliitännät

2 - 8 kanavalla

• Ne voidaan asentaa perinteisillä painikkeilla/

kytkimillä uppoasennusrasiaan

• Toiminnot katkaisin/painike, himmennys,

sälekaihdin, anturi voidaan sijoittaa vapaasti

• 2 NTC-tuloa todellisen lämpötilan mittau-

kseen (C3, C4; ei TA 2 S KNX); käytettävät

anturit: 9070191, 9070459, 9070321

• Tuloja ei voi parametrisoida lähtöihin

signaali-LED-valojen liitäntää varten,

kun IF = 1–3 mA (säädettävissä)

• ETS:n avulla (Engineering Tool) voidaan valita

sovellusohjelmia, määrittää erityisiä para-

metreja ja antaa osoitteita sekä siirtää ne

laitteeseen

Tekniset tiedot

Väyläjännite: 21–32 V DC

Virranotto KNX-väylä:

TA 2 S 10 mA (maks. 2 x LED à 3 mA)

TA 4 S 12,5 mA (max. 4 x LED à 3 mA)

TA 6 S, TA 8 S 15 mA (maks. 6 tai

8 x LED à 3 mA)

Käytettäessä painikkeen tulona:

TA 2 S, TA 4 S, TA 6 S, TA 8 S < 10 mA

Kosketusjännite: 5 V

Kosketusvirta: 0,5 mA (5 mA piikki)

Lähtöjännite: 5 V DC

Kotelointiluokka: IP 20 standardin EN 60529

mukaan

Suojausluokka: III

Käyttölämpötila: – 5 °C ... + 45 °C

Likaantumisaste: 2

Maks. kaapelin pituus: 30 m

Liitäntäjohtojen pituus: 25 cm

LED-liitäntä: IF maks. 1–3 mA (säädettävissä),

UF ... ~ 3,6 V, esivastusta ei vaadita

Vaikutustapa: tyyppi 1 normin EN 60730-1

mukaisesti

Nimellissyöksyjännite: 0,8 kV

ETS-tietopankki on saatavilla Internet-

osoitteessa www.theben.de.

Katso toimintojen tarkat kuvaukset KNX-

käsikirjasta.

Lisätietoa

http://qr.theben.de/

p/4969228

ADVARSEL

Livsfare på grund af elektrisk stød eller

brand!

• Monteringen må udelukkende udføres af en

el-installatør!

• Kobl spændingen fra før montering/afmon-

tering!

Generelle informationer

• Binær indgangs-/binær udgangs-tasterin-

terfacer med 2 - 8 kanaler

• De kan mures ind i indmurede stikkontakter

med traditionelle tastere/kontakter

• Fri tildeling af funktionerne kontakter/taste-

re, dæmpning, persienne, værdisensor

• 2 NTC-indgange til registrering af den aktu-

elle temperatur (C3, C4; ikke ved TA 2 S KNX);

anvendelige sensorer: 9070191, 9070459,

9070321

• Indgange kan parametreres om til udgange

til tilslutning af signal-LEDs med

IF = 1–3 mA (kan indstilles)

• Ved hjælp af ETS (Engineering Tool) kan der

vælges applikationsprogrammer, som tildeler

specikke parametre og adresser, og disse

kan overføres til apparatet

Tekniske data

Busspænding: 21–32 V DC

Strømforbrug KNX-bus:

TA 2 S 10 mA (maks. 2 x LED à 3 mA)

TA 4 S 12,5 mA (maks. 4 x LED à 3 mA)

TA 6 S, TA 8 S 15 mA (maks. 6 eller

8 x LED à 3 mA)

Ved anvendelse som tasterindgang:

TA 2 S, TA 4 S, TA 6 S, TA 8 S < 10 mA

Kontaktspænding: 5 V

Kontaktstrøm: 0,5 mA (5 mA spids)

Udgangsspænding: 5 V DC

Beskyttelsesart: IP 20 iht. EN 60529

Beskyttelsesklasse: III

Driftstemperatur: - 5 °C ... + 45 °C

Tilsmudsningsgrad: 2

Maks. kabellængde: 30 m

Længde tilslutningsledninger: 25 cm

LED-tilslutning: IF maks. 1–3 mA (kan indstil-

les), UF til ~ 3,6 V, ingen formodstand kræves

Funktionsform: type 1 efter EN 60730-1

Mærkestødspænding: 0,8 kV

ETS-databasen kan findes under

www.theben.de.

Anvend KNX-manualen for detaljerede

funktionsbeskrivelser.

Yderligere informationer

http://qr.theben.de/

p/4969228da

WAARSCHUWING

Levensgevaar door elektrische schokken

ofbrand!

• Montage uitsluitend door een elektromonteur

laten uitvoeren!

• Vóór montage/demontage netspanning

vrijschakelen!

Algemene info

• Drukknopinterfaces voor binaire ingang/bi-

naire uitgang met 2-8 kanalen

• Deze kunnen samen met conventionele

knoppen/schakelaars in inbouwdozen wor-

den gemonteerd

• Vrije toewijzing van de functies: schakelaar/

toets, dimmen, jaloezie, waardegever

• 2 NTC-ingangen voor de detectie van de

werkelijke temperatuur (C3, C4; niet bij TA

2 S KNX); te gebruiken sensoren: 9070191,

9070459, 9070321

• Ingangen kunnen in uitgangen worden om-

gezet voor de aansluiting van signaal-LED's

met IF = 1–3 mA (instelbaar)

• Met de ETS (Engineering Tool) kunnen de

applicatieprogramma's worden geselecteerd

en de specieke parameters en adressen

verstrekt en naar het apparaat worden

gezonden

Technische specicaties

Busspanning: 21–32 V DC

Opgenomen stroom KNX-bus:

TA 2 S 10 mA (max. 2 x LED à 3 mA)

TA 4 S 12,5 mA (max. 4 x LED à 3 mA)

TA 6 S, TA 8 S 15 mA (max. 6 resp. 8 x LED à 3 mA)

Bij gebruik als knopingang:

TA 2 S, TA 4 S, TA 6 S, TA 8 S < 10 mA

Contactspanning: 5 V

Contactstroom: 0,5 mA (5 mA piek)

Uitgangsspanning: 5 V DC

Beschermingsgraad: IP 20 volgens EN 60529

Beschermingsklasse: III

Bedrijfstemperatuur: - 5 °C ... + 45 °C

Vervuilingsgraad: 2

Max. kabellengte: 30 m

Lengte aansluitdraden: 25 cm

LED-aansluiting: IF max. 1–3 mA (instelbaar),

UF t/m ~ 3,6 V, geen voorweerstand vereist

Werkwijze: type 1 volgens EN 60730-1

Ontwerpstootspanning: 0,8 kV

De ETS-database vindt u op www.theben.de.

Voor gedetailleerde functiebeschrijvingen ver-

wijzen wij naar het KNX-handboek.

Nadere informatie

http://qr.theben.de/

p/4969228nl

Product specificaties

Merk:	Theben
Categorie:	Niet gecategoriseerd
Model:	TA 2 S KNX

Heb je hulp nodig?

Als je hulp nodig hebt met Theben TA 2 S KNX stel dan hieronder een vraag en andere gebruikers zullen je antwoorden

Uw naam*

Jouw email*

Schrijf hier uw vraag

Handleiding Niet gecategoriseerd Theben

Theben TM 345 MF Handleiding

4 Maart 2025

Theben LUXORliving T2.1 Handleiding

4 Maart 2025

Theben LUXORliving T8.1 Handleiding

4 Maart 2025

Theben TA 2.1 KNX Handleiding

4 Maart 2025

Theben TA 2 S KNX Handleiding

4 Maart 2025

Theben Antenne RC-GNSS R Handleiding

16 April 2024

Theben Antenne RC-DCF Handleiding

16 April 2024

Theben US 1 KNX Handleiding

16 April 2024

Theben LUXORliving P640 mA Handleiding

16 April 2024

Theben PS 160 mA T KNX Handleiding

16 April 2024

Handleiding Niet gecategoriseerd

Nieuwste handleidingen voor Niet gecategoriseerd

Gembird TA-TAG-01 Handleiding

4 Maart 2025

DQ -LA2035 Handleiding

4 Maart 2025

Phoenix Contact EV-PLCC-AC1-DC1 Handleiding

4 Maart 2025

Phoenix Contact PC WORX SRT Handleiding

4 Maart 2025

Phoenix Contact EM-CSS-FAN-35 Handleiding

4 Maart 2025

Moulinex Lightmix LM1C0410 Handleiding

4 Maart 2025

XTRARM XTR-FS3050 Handleiding

4 Maart 2025

DQ XTR-FS1305 Handleiding

4 Maart 2025

TFA 60.2039.10 Handleiding

4 Maart 2025

TFA LOG100 31.1039 Handleiding

4 Maart 2025
