PORTUGUÊSE PHOENIX CONTACT GmbH & Co. KG

Flachsmarktstraße 8, 32825 Blomberg, Germany

Fax +49-(0)5235-341200, Phone +49-(0)5235-300

MNR 9051147 - 01

www.phoenixcontact.com

Gruppo di continuità

Norme di sicurezza e avvertenze

Solo il personale specializzato può occuparsi dell'installaz., della

messa in servizio e del comando dell'apparecchio. Rispettare le

norme di sicurezza e antinfortunistiche nazionali.

•Effettuate una connessione corretta e garantite la protezione

contro le scosse elettriche.

•Dimensionate e proteggete le linee in base alla corrente max.

di ingresso/uscita.

•Dopo l'installazione coprire il vano di connessione in modo da

evitare contatti delle parti sotto tensione (ad es. montaggio nel

quadro elettrico).

•Montaggio orizzontale (morsetto input DC sotto).

•Garantire una convezione sufficiente (5 cm sopra e sotto). La

custodia può diventare calda

Ulteriori informazioni sono disponibili nella scheda tecnica

alla pagina www.phoenixcontact.net/catalog.

Non lavorare mai in presenza di tensione.

Impiegare una fonte con limitazione di corrente (ad es.

QUINT POWER) o un fusibile adatto.

508:

!Cavo in rame; temperatura di esercizio > 75 °C

(temperatura ambiente < 55 °C) e > 90 °C (temperatura

ambiente < 75 °C).



A Attenzione: l'alimentatore è adatto per l'impiego in Class I,

Division 2, Groups A, B, C, D o in aree non soggette a

rischio di esplosione.

B Attenzione: pericolo di esplosione. La sostituzione di

componenti può compromettere l'idoneità all'utilizzo in

aree soggette a rischio di esplosione (CLASS 1; DIVISION

2).

60950:

!Utilizzare capocorda per cavi flessibili.

!Chiudere i vani morsetto non utilizzati.

Alimentation secourue

Consignes de sécurité et avertissements

Seul du personnel qualifié doit installer, mettre en service et

utiliser l'appareil. Les prescriptions nationales de sécurité et

prévention des accidents doivent être respectées.

•Procéder au raccordement dans les règles de l'art et garantir la

protection contre l'électrocution.

•Dimensionner et protéger les câbles en fonction du courant

d'entrée/sortie max.

•Après installation, recouvrir la zone des bornes pour éviter tout

contact fortuit avec des pièces sous tension (par exemple,

montage en armoire).

•Montage horizontal (borne d'entrée DC en bas).

•Garantir une convection suffisante (5 cm en haut et en bas). Le

boîtier peut s'échauffer

Vous trouverez de plus amples informations dans la fiche

technique correspondante sur le site

www.phoenixcontact.net/catalog.

Ne jamais travailler sur un module sous tension.

Utiliser une source à courant limité (par ex. QUINT

POWER) ou un fusible approprié.

508:

!Câble en cuivre, température de service > 75 °C

(température ambiante < 55 °C) et > 90 °C (température

ambiante < 75 °C).



A Attention - L'alimentation peut être utilisée pour des

applications de classe I, division 2, groupes A, B, C, D ou

dans des atmosphères non explosibles.

B Attention - risque d'explosion - Le remplacement des

composants peut remettre en cause l'utilisation en

atmosphères explosibles (classe I, division 2).

60950:

!Utiliser des embouts pour câbles flexibles.

!Obturer les espaces de raccordement inutilisés.

Uninterruptible power supply

Safety notes and warning instructions

Only qualified specialists staff may install, set up and operate the

device. Observe the national safety rules and regulations for the

prevention of accidents.

•Establish connection correctly and ensure protection against

electric shock.

•Ensure cables are the correct size for the maximum input/

output current and have fuse protection.

•Following installation, cover the terminal area to prevent

accidental contact with live parts (e.g., installation in a control

cabinet).

•Horizontal mounting (Input DC terminal block at the bottom).

•Ensure sufficient convection (5 cm above and below). The

housing can become hot.

For additional information, please refer to the

corresponding data sheet at www.phoenixcontact.net/

catalog.

Never carry out work when voltage is present.

Use current-limited source (e. g., QUINT POWER) or

suitable fuse.

508:

!Copper cable; operating temperature > 75°C (ambient

temperature < 55°C) and > 90°C (ambient temperature <

75°C).



A Note: The power supply unit is suitable for use in Class I,

Division 2, Groups A, B, C, and D or in non-potentially

explosive areas.

B Note - Explosion hazard - Substitution of components may

impair suitability for use in potentially explosive areas

(CLASS 1; DIVISION 2).

60950:

!Use ferrules for flexible cables.

!Seal unused clamping spaces.

Unterbrechungsfreie Stromversorgung

Sicherheits- und Warnhinweise

Nur qualifiziertes Fachpersonal darf das Gerät installieren, in

Betrieb nehmen und bedienen. Nationale Sicherheits- und

Unfallverhütungsvorschriften sind einzuhalten.

•Anschluss fachgerecht ausführen und Schutz gegen

elektrischen Schlag sicherstellen.

•Leitungen dem max. Eingangs-/Ausgangsstrom entsprechend

dimensionieren und absichern.

•Nach der Installation den Klemmenbereich abdecken, um

unzulässiges Berühren spannungsführender Teile zu

vermeiden (z. B. Einbau im Schaltschrank).

•Montage waagerecht (Klemme Input DC unten).

•Ausreichend Konvektion gewährleisten (5 cm oben und

unten). Gehäuse kann heiß werden

Weitere Informationen finden Sie im zugehörigen

Datenblatt unter www.phoenixcontact.net/catalog.

Niemals bei anliegender Spannung arbeiten.

Strombegrenzte Quelle (z. B. QUINT POWER) oder

geeignete Sicherung verwenden.

508:

!Kupferkabel; Betriebstemperatur > 75 °C

(Umgebungstemperatur < 55 °C) und > 90 °C

(Umgebungstemperatur < 75 °C).



A Achtung - Die Stromversorgung ist geeignet für den

Einsatz in Class I, Division 2, Groups A, B, C, D oder in

nicht explosionsgefährdeten Bereichen.

B Achtung - Explosionsgefahr - Das Ersetzen von

Komponenten kann die Eignung zum Einsatz in

explosionsgefährdeten Bereichen in Frage stellen

(CLASS 1; DIVISION 2).

60950:

!Aderendhülsen für flexible Kabel verwenden.

!Ungenutzte Klemmräume schließen.

QUINT-UPS/ 24DC/ 24DC/ 5 2320212

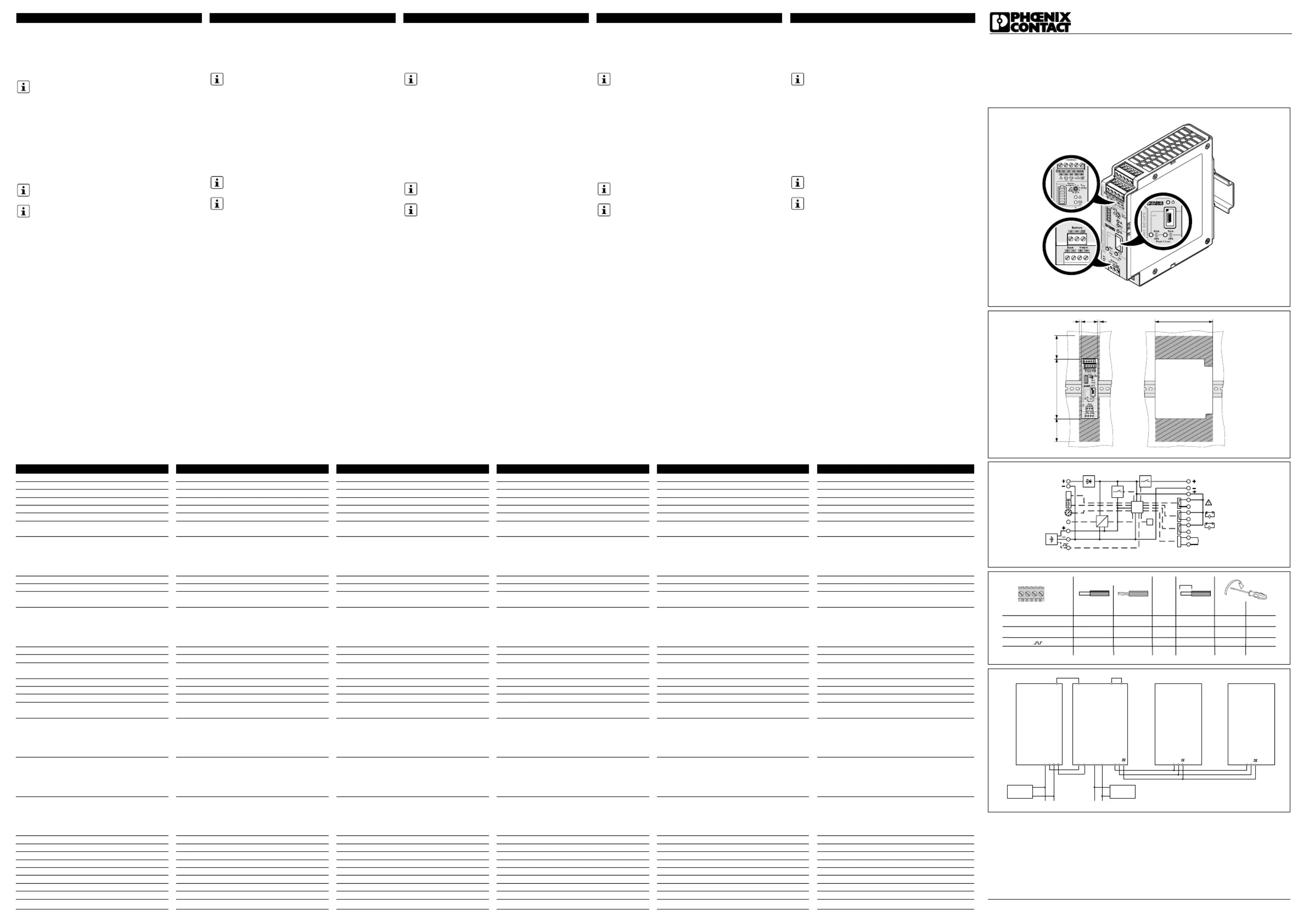

Abb./Fig. 1

Abb./Fig. 2

Abb./Fig. 3

Abb./Fig. 4

Abb./Fig. 5

24V

125355 5

50 130

Alarm

Bat.-

Mode

Bat.-

Charge

Remote

Battery

Confirm

Data-Port

Input

DC 24V Output

DC 24V

24V 0.2A

I < I

t [min]

ma x

24VDC

AWG

16-12

L [mm]

[Nm] [lb in]

0,5-0,6 5-7

Input DC: +/-

16-12

24-12

0,5-0,6

5-7

Output DC: +/-

Signals: R1,R2/I<I

[mm²]

0,2-2,5

[mm²]

0,2-2,5

24-12 7 0,5-0,6 5-7Battery: +/-/ 0,2-2,5 0,2-2,5

Po erw Supply

Battery

+ -

R1 R2

DC U SP

Output

++ -

Input

++ -

I<I

-- -

un ufferedb

DC oad L

buffered

DC oad L

E Snergy torage

+ -

+ -+ -

E Snergy torageE Snergy torage

+ -

+ -+ -

DEUTSCHENGLISHFRANÇAISITALIANO

Einbauanweisung für den Elektroinstallateur

EN Installation note for electrical personnel

FR Instructions d'installation pour l'électricien

IT Istruzioni di montaggio per l'elettricista installatore

2011-03-11

Fonte de alimentação ininterrupta

Instruções de segurança e alerta

O equipamento somente pode ser instalado, colocado em

funcionamento e operado por pessoal técnico qualificado.

Observar as normas de segurança e prevenção de acidentes

nacionais.

•Executar conexão de rede profissional e garantir proteção

contra impacto.

•Dimensionar e proteger cabos conforme a máx. corrente de

entrada/saída.

•Após a instalação, cobrir a área de bornes, para evitar o

contato não permitido com peças energizadas (por ex.

instalação no quadro de comando).

•Montagem horizontal (borne Input CC embaixo).

•Garantir convecção suficiente (5 cm em cima e embaixo).

Caixa pode estar quente

Outras informações encontram-se respectiva na ficha

técnica em www.phoenixcontact.net/catalog.

Nunca trabalhe com tensão ligada.

Utilizar fonte com limitação de corrente (por ex. QUINT

POWER) ou fusível adequado.

508:

!Cabo de cobre; temperatura operacional > 75 °C

(temperatura ambiente < 55 °C) e > 90 °C (temperatura

ambiente < 75 °C).



A Atenção - A fonte de alimentação destina-se à aplicação

na classe I, divisão 2, grupos A, B, C, D ou áreas sem

perigo de explosão.

B Atenção - Perigo de explosão - A substituição de

componentes podem colocar em risco a adequação da

aplicação em áreas com perigo de explosão (CLASSE 1;

DIVISÃO 2).

60950:

!Utilizar terminais tubulares para cabos flexíveis.

!Fechar áreas de bornes não utilizadas.

PT Instrução de montagem para o eletricista

PNR 104500 - 01

Dados técnicos Dati tecnici Caractéristiques techniques Technical data Technische Daten

Dados de entrada Dati d'ingresso Données d'entrée Input data Eingangsdaten

Tensão nominal de entrada Tensione d'ingresso nominale Tension d'entrée nominale Nominal input voltage Nenneingangsspannung 24 V DC

Faixa de tensão de entrada Range tensione d'ingresso Plage de tensions d'entrée Input voltage range Eingangsspannungsbereich 18 V DC ... 30 V DC

Consumo de energia máx. Corrente assorbita (a carico nominale) max. Courant absorbé max. Current consumption max. Stromaufnahme max. 9,6 A

Dados de saída (alimentação por rede) Dati di uscita (funzionamento di rete) Données de sortie (mode secteur) Output data (mains operation) Ausgangsdaten (Netzbetrieb)

Tensão de saída nominal Tensione di uscita nominale Tension de sortie nominale Nominal output voltage Nennausgangsspannung 24 V DC

Faixa de tensão de saída

(de acordo com a tensão de entrada) Range tensione d'uscita

(in funzione della tensione di ingresso) Plage de tension de sortie

(dépend de la tension d'entrée) Output voltage range

(depending on the input voltage) Ausgangsspannungsbereich

(abhängig von der Eingangsspannung) 18 V DC ... 30 V DC

Corrente de saída com resfriamento de convecção Corrente d'uscita con raffreddamento a convezione Courant de sortie pour le refroidissement par

convection

Output current with convection cooling Ausgangsstrom bei Konvektionskühlung

Corrente nominal de saída INconstante Tensione nominale di uscita I

Npermanente Courant nominal de sortie I

Npermanent Nominal output current I

Npermanent Nennausgangsstrom I

Ndauerhaft 5 A (-25 °C ... +60 °C)

Tecnologia SFB 12 ms Tecnologia SFB 12 ms Technologie SFB 12 ms SFB technology 12 ms SFB Technology 12 ms 30 A (-25 °C ... +60 °C)

POWER BOOST constante POWER BOOST permanente POWER BOOST permanent POWER BOOST permanent POWER BOOST dauerhaft 7,5 A (-25 °C ... +40 °C)

Dados de saída (alimentação por bateria) Dati di uscita (funzionamento batteria) Données de sortie (mode batterie) Output data (battery operation) Ausgangsdaten (Batteriebetrieb)

Tensão de saída nominal Tensione di uscita nominale Tension de sortie nominale Nominal output voltage Nennausgangsspannung 24 V DC

Faixa de tensão de saída Range tensione d'uscita Plage de tension de sortie Output voltage range Ausgangsspannungsbereich 19,2 V DC ... 27,6 V DC

(de acordo com a tensão da bateria) (in funzione della tensione della batteria) (selon la tension de batterie) (depending on the battery voltage) (abhängig von der Batteriespannung) U

OUT = UBAT - 0,5 V DC

Corrente de saída com resfriamento de convecção Corrente d'uscita con raffreddamento a convezione Courant de sortie pour le refroidissement par

convection Output current with convection cooling Ausgangsstrom bei Konvektionskühlung

Corrente nominal de saída INconstante Tensione nominale di uscita I

Npermanente Courant nominal de sortie I

Npermanent Nominal output current I

Npermanent Nennausgangsstrom I

Ndauerhaft 5 A (-25 °C ... +60 °C)

Tecnologia SFB 15 ms Tecnologia SFB 15 ms Technologie SFB 15!ms SFB technology 15 ms SFB Technology 15 ms 32,5 A (-25 °C ... +60 °C)

POWER BOOST constante POWER BOOST permanente POWER BOOST permanent POWER BOOST permanent POWER BOOST dauerhaft 7,5 A (-25 °C ... +40 °C)

Acumulador de energia Batteria Accumulateur d'énergie Power storage device Energiespeicher

Tensão UNTensione nominale UNTension nominale U

NNominal voltage UNNennspannung U

N24 V DC

Tensão final de carga Tensione di carica Tension en fin de charge End-of-charge voltage Ladeschlussspannung 24 V DC ... 29 V DC

( com compensação de temperatura ) ( a compensazione di temperatura ) ( compensation thermique ) ( temperature compensated ) ( temperaturkompensiert )

Faixa de capacidade nominal Range capacità nominale Plage de capacité nominale Nominal capacity range Nennkapazitätsbereich 0,8 Ah ... 140 Ah

Corrente de carregamento máx. Corrente di carica max. Courant de charge max. Charge current max. Ladestrom max. 1,36 A

Sinalização Segnalazione Signalisation Signaling Signalisierung

Power In OK Power In OK Power In OK Power In OK Power In OK

Visualização verde Segnalazione stato verde Affichage d'état vert Status display green Statusanzeige grün LED

Alarme Allarme Alerte Alarm Alarm

Visualização vermelho Segnalazione stato rosso Affichage d'état rouge Status display red Statusanzeige rot LED

Saída de ligação Relé Uscita di commutazione Relè Sortie de couplage Relais Switching output Relay Schaltausgang Relais 24 V , 200 mA

(Ajuste prévio: saída de ligação - active low) (impostazione predefinita, uscita di commutazione -

active low)

(pré-réglage sortie de couplage - active low) (Preset: switching output - active low) (Voreinstellung: Schaltausgang - active low) Alarm

Modo de bateria Battery Mode Mode batterie Battery mode Battery Mode

Visualização amarelo Segnalazione stato giallo Affichage d'état jaune Status display yellow Statusanzeige gelb LED

Saída de ligação Relé Uscita di commutazione Relè Sortie de couplage Relais Switching output Relay Schaltausgang Relais 24 V , 200 mA

(Ajuste prévio: saída de ligação - active high) (impostazione predefinita, uscita di commutazione -

active high) (pré-réglage sortie de couplage - active high) (Preset: switching output - active high) (Voreinstellung: Schaltausgang - active high) Battery Mode

Carga de bateria Battery Charge Charge de batterie Battery charge Battery Charge

Visualização verde Segnalazione stato verde Affichage d'état vert Status display green Statusanzeige grün LED Bargraph

Saída de ligação Relé Uscita di commutazione Relè Sortie de couplage Relais Switching output Relay Schaltausgang Relais 24 V , 200 mA

(Ajuste prévio: saída de ligação - active high) (impostazione predefinita, uscita di commutazione -

active high)

(pré-réglage sortie de couplage - active high) (Preset: switching output - active high) (Voreinstellung: Schaltausgang - active high) Battery

Dados Gerais Dati generali Caractéristiques générales General data Allgemeine Daten

Grau de proteção / Classe de proteção Grado di protezione / Classe di protezione Indice de protection / Classe de protection Degree of protection / Protection class Schutzart / Schutzklasse IP20 / III

Derating Derating Derating Derating Derating 60 °C ... 70 °C ( 2,5 %/K )

Temperatura ambiente (operação) Temperatura di utilizzo (Funzionamento) Température ambiante (Fonctionnement) Ambient temperature (operation) Umgebungstemperatur (Betrieb) -25 °C ... 70 °C

Temperatura ambiente (armazenamento/transporte) Temperatura ambiente (stoccaggio/trasporto) Température ambiante (stockage/transport) Ambient temperature (storage/transport) Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C

Umidade com 25 °C, sem condensação Umidità a 25 °C, nessuna condensa Humidité à 25 °C, sans condensation Humidity at 25°C, no condensation Feuchtigkeit bei 25 °C, keine Betauung ≤ 95 %

Dimensões (L / A / P) Dimensioni (L/A/P) Dimensions (l x H x P) Dimensions (W/H/D) Abmessungen (B/H/T) 35 x 130 x 125 mm

Peso Peso Poids Weight Gewicht 0,5 kg

Certificações Omologazioni Homologations Approvals Zulassungen  

PHOENIX CONTACT GmbH & Co. KG

Flachsmarktstraße 8, 32825 Blomberg, Germany

Fax +49-(0)5235-341200, Phone +49-(0)5235-300

MNR 9051147 - 01

www.phoenixcontact.com

QUINT-UPS/ 24DC/ 24DC/ 5 2320212

Abb./Fig. 1

Abb./Fig. 2

Abb./Fig. 3

Abb./Fig. 4

Abb./Fig. 5

24V

125355 5

50 130

Alarm

Bat.-

Mode

Bat.-

Charge

Remote

Battery

Confirm

Data-Port

Input

DC 24V Output

DC 24V

24V 0.2A

I < I

t [min]

ma x

24VDC

AWG

16-12

L [mm]

[Nm] [lb in]

0,5-0,6 5-7Input DC: +/-

16-12

24-12

0,5-0,6

5-7

Output DC: +/-

Signals: R1,R2/I<I

[mm²]

0,2-2,5

[mm²]

0,2-2,5

24-12 7 0,5-0,6 5-7Battery: +/-/ 0,2-2,5 0,2-2,5

Po erw Supply

Battery

+ -

R1 R2

DC U SP

Output

++ -

Input

++ -

I<I

-- -

un ufferedb

DC oad L

buffered

DC oad L

E Snergy torage

+ -

+ -+ -

E Snergy torageE Snergy torage

+ -

+ -+ -

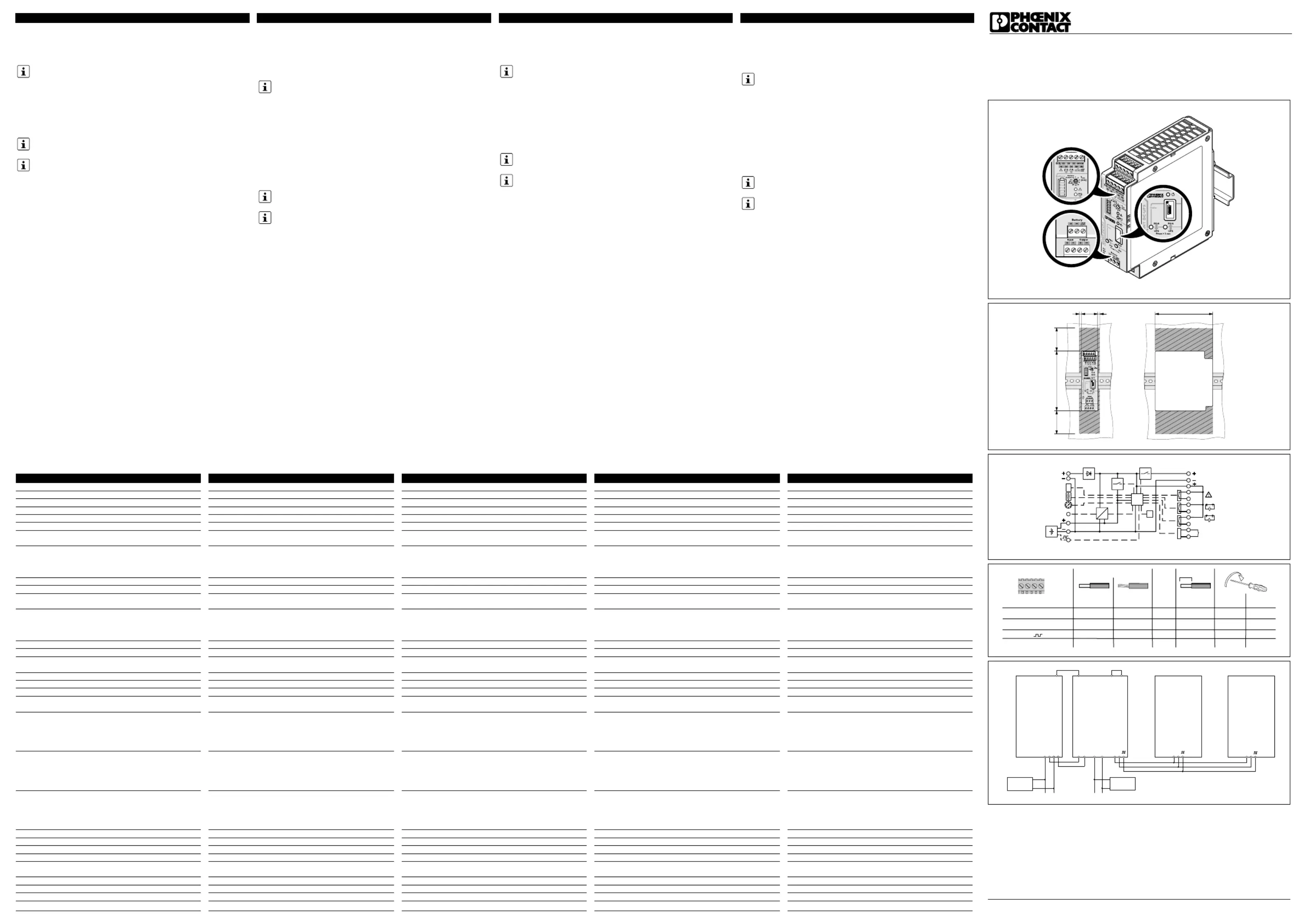

ES Instrucciones de montaje para el instalador eléctrico

TR Elektrik personeli için montaj talimatõ

RU Инструкция по установке для электромонтера

ZH 电气人员安装须知

2011-03-11

技术数据 Технические характеристики Teknik veriler Datos técnicos

输入数据 Входные данные Giriş verisi Datos de entrada

额定输入电压 Номинальное напряжение на входе Nominal giriş gerilimi Tensión nominal de entrada 24 V DC

输入电压范围 Диапазон напряжений входных Giriş ğ gerilim aralõ õ Margen de tensión de entrada 18 V DC ... 30 V DC

电耗量最大值 Потребляемый ток макс. Akõm tüketimi maks. Absorción de corriente máx. 9,6 A

输出数据（市电供电运行） Выходные данные (сетевое питание) Çõ õ õkş ş bilgisi ( ebekede çal şma) Datos de salida (funcionamiento en red)

额定输出电压 Номинальное напряжение на выходе Nominal çõ õkş gerilimi Tensión nominal de salida 24 V DC

输出电压范围

（取决于输入电压 )

Диапазон напряжения выходного

( )зависит от входного напряжения

Ç kõ õş gerilim aralõ õğ

(giriş gerilimine bağlõ olarak) Gama de tensión de salida

(en función de la tensión de entrada) 18 V DC ... 30 V DC

带对流冷却的输出电流 Выходной ток при конвекционном охлаждении Konveksiyon soğ şutmalõ õ õ ç k akõ õm Corriente de salida para refrigeración por convección

额定输出电流 IN恒定 Номинальный выходной ток I

Nпостоянно Nominal çõ õ õ õkş ak m I

Nsabit Corriente nominal de salida I

Npermanente 5 A (-25 °C ... +60 °C)

SFB 技术 12 ms Технология SFB 12 мс SFB teknolojisi 12 ms SFB Technology 12 ms 30 A (-25 °C ... +60 °C)

POWER BOOST 恒定 POWER BOOST постоянно POWER BOOST sabit POWER BOOST permanente 7,5 A (-25 °C ... +40 °C)

输出数据（电池供电运行） Выходные данные (питание от батареи) Çõ õ õkş bilgisi (akü çal şmada) Datos de salida (funcionamiento por batería)

额定输出电压 Номинальное напряжение на выходе Nominal çõ õkş gerilimi Tensión nominal de salida 24 V DC

输出电压范围 Диапазон напряжения выходного Ç kõ õş gerilim aralõ õğGama de tensión de salida 19,2 V DC ... 27,6 V DC

（取决于电池电压） ( lзависит от напряжения батареи) (akü gerilimine bağõ olarak) (en función de la tensión de batería) U

OUT = UBAT - 0,5 V CC

额定输出电流 IN恒定 Номинальный выходной ток I

Nпостоянно Nominal çõ õ õ õkş ak m I

Nsabit Corriente nominal de salida I

Npermanente 5 A (-25 °C ... +60 °C)

SFB 技术 15 ms Технология SFB 15 мс SFB teknolojisi 15 ms SFB Technology 15 ms 32,5 A (-25 °C ... +60 °C)

POWER BOOST 恒定 POWER BOOST постоянно POWER BOOST sabit POWER BOOST permanente 7,5 A (-25 °C ... +40 °C)

电容储能模块 Накопитель энергии Enerji depolama cihazõAcumulador de energía

额定电压 UNНоминальное напряжение U

NNominal gerilim UNTensión nominal UN24 V DC

充电结束 Конечное напряжение заряда Şarj gerilimi sonu Tensión al final de la carga 24 V DC ... 29 V DC

( 温度补偿 ) ( с термокомпенсацией ) ( kompanze edilen sõcaklõk ) ( con compensación térmica )

额定容量范围 Диапазон номинальной емкости Nominal kapasite aralõ õğMargen de capacidad nominal 0,8 Ah ... 140 Ah

充电电流最大值 Ток зарядки макс. mŞarj akõ õ maks. Corriente de carga máx. 1,36 A

信号 Сигнализация Sinyal verme Señalización

Power In OK Питание в норме POWER IN OK Power OK

状态显示绿色 Индикатор состояния зеленый Durum göstergesi yeşil Indicación de estado verde LED

报警 Сигнал тревоги Alarm Alarma

状态显示红色 Индикатор состояния красный Durum göstergesi kõ õ õrm z Indicación de estado rojo LED

开关输出继电器 Выходной переключающий контакт Реле Anahtarlama çõõõkşRöle Salida de conmutación Relé 24 V , 200 mA

（预设：开关输出有源，低） - ( Предварительная настройка: выходной переключающий

контакт - active low)

(Ön ayar: anahtarlama çõõõkş - aktif düşük) (preconfiguración salida de conmutación - active low) Alarma

电池模式 Режим работы батареи Akü modu Battery Mode

状态显示黄色 Индикатор состояния желтый Durum göstergesi sarõIndicación de estado amarillo LED

开关输出继电器 Выходной переключающий контакт Реле Anahtarlama çõõõkşRöle Salida de conmutación Relé 24 V , 200 mA

（预设：开关输出有源，高） - ( Предварительная настройка: выходной переключающий

контакт - active high)

(Ön ayar: anahtarlama çõõõkş - aktif yüksek) (preconfiguración: salida de conmutación - active high) Modo de batería

电池充电 Зарядка батареи Akü şarj Battery Charge

状态显示绿色 Индикатор состояния зеленый Durum göstergesi yeşil Indicación de estado verde Barra de LED

开关输出继电器 Выходной переключающий контакт Реле Anahtarlama çõõõkşRöle Salida de conmutación Relé 24 V , 200 mA

（预设：开关输出有源，高） - ( Предварительная настройка: выходной переключающий

контакт - active high) (Ön ayar: anahtarlama çõkõ õş - aktif yüksek) (preconfiguración: salida de conmutación - active high) Batería

般参数 Общие характеристики Genel veriler Datos generales

防护等级保护等级 / Степень защиты защиты / Степень Koruma sõ õ õn f / Koruma sõ õ õn f Grado de protección / Clase de protección IP20 / III

降低额定值 Изменения (ухудшение) характеристик Zayõflama Derating 60 °C ... 70 °C ( 2,5 %/K )

环境温度（运行） Температура окружающей среды (рабочий режим) Ortam sõ õ õ õcakl ğ (çal şma) Temperatura ambiente (servicio) -25 °C ... 70 °C

环境温度（存放运输）/Температура окружающей среды (хранение /

транспортировка)

Ortam sõ õ õcakl ğ (stok/nakliye) Temperatura ambiente (almacenamiento/transporte) -40 °C ... 85 °C

25° 时的湿度，无冷凝CВлажность при 25 °C, без образования конденсата 25°C'deki nem, yoğuşma yok Humedad a 25 °C, sin condensación ≤ 95 %

尺寸（宽度高度深度）/ / Размеры Ш х В х Г Boyutlar (W/H/D) Dimensiones (An / Al / P) 35 x 130 x 125 mm

重量 Масса Ağõrlõk Peso 0,5 kg

认证 Знаки о допуске к эксплуатации Onaylar Homologaciones  

Sistema de alimentación ininterrumpida

Indicaciones de seguridad y advertencias

El aparato sólo puede ser instalado, puesto en funcionamiento y manejado por

personal cualificado. Deben cumplirse las normas nacionales de seguridad y

prevención de riesgos laborales.

•Realizar una conexión profesional y asegurar la protección contra descargas

eléctricas.

•Dimensionar y proteger correspondientemente de la entrada y salida de

corriente máxima.

•Después de la instalación, cubrir la zona de los bornes para evitar un contacto

involuntario de las piezas conductoras de tensión (p. ej. montaje en el armario

de distribución).

•Montaje horizontal (Borne Input DC abajo).

•Garantizar una convección suficiente (5 cm arriba y abajo). La carcasa puede

calentarse.

Encontrará más información en la ficha de datos correspondiente en

www.phoenixcontact.net/catalog.

No trabajar nunca estando la tensión aplicada!

Utilizar fuentes de tensión limitada (p. ej., QUINT POWER) o un fusible

adecuado.

508:

PCable de cobre; temperatura de servicio > 75 °C (temperatura ambiente <

55 °C) y > 90 °C (temperatura ambiente < 75 °C).



A Atención, la alimentación de corriente es adecuada para el empleo en

clase I, división 2, grupos A,B,C, D o en zonas con riesgo de explosión.

B Atención, peligro de explosión. La sustitución de componentes puede

poner en duda la adecuación para el empleo en áreas con riesgo de

explosión (clase I, división 2).

60950:

PUtilizar punteras para cable flexible.

PCerrar recept. de conexión que no se han utilizado.

不间断电源

安全警告和说明

仅有具备从业资质的专业人员才可以对设备进行安装和调试。需遵守所在国家的

相关安全规定以防止事故发生。

•正确建立连接，确保对电气冲击的保护。

•确保电缆的尺寸正确适用于输入输出电流并带有保险丝保护。/

•安装完成后，覆盖端子区域以避免与带电部分产生意外接触（如，控制柜内的

安装）。

•水平安装（直流输入端子朝下）。

•确保足够的对流（以上或以下）。5 cm 壳体温度可能变高。

更多信息请参看中的相应数据表。www.phoenixcontact.net/catalog

带电时请勿操作。

使用限电流的电源（如）或合适的保险丝。QUINT POWER

508:

Þ 铜导线；工作温度 ° （环境温度 ° ° 环境温度>75 C <55 C), >90 C(

<75°C)



A注意： I 2注意：电源适用于类，部分，A,B,C,D 组或非潜在爆炸区域。

B 1注意 —— 爆炸风险 —— 器件替换可能削弱用于潜在爆炸区域（类，部分

2）的适用性。

60950:

Þ 柔性电缆使用冷压头。

Þ 封闭未使用的接线区域。

Источник бесперебойного питания

Указания по технике безопасности

Устройство должен монтировать, вводить в эксплуатацию и обслуживать

только квалифицированный специалист. Требуется соблюдение

государственных норм по технике безопасности и предотвращению

несчастных случаев.

•Выполните квалифицированное подключение к сети и обеспечьте защиту

от поражения электрическим током.

•Подберите кабели, соответствующие макс. входному/ выходному току, и

обеспечьте их предохранение.

•После выполнения электромонтажа закройте клеммы, чтобы не

допустить соприкосновения с токоведущими деталями (например,

установка в электрошкафу).

•Горизонтальный монтаж (клемма входного пост. тока снизу).

•Оставьте промежуток для обеспечения необходимой конвекции (5 см

сверху и снизу). Корпус может нагреваться

С дополнительной информацией можно ознакомиться в

соответствующем техническом описании по адресу

www.phoenixcontact.net/catalog.

Ни в коем случае не работайте при подключенном напряжении.

Используйте источник с ограничением тока (например, QUINT

POWER) или .подходящий предохранитель

508:

P Медный кабель; рабочая температура > 75 °C (температура

окружающей среды < 55 °C) и > 90P°C (температура окружающей

среды < 75 °C).



A Внимание! Источник питания предназначен для использования по

классу I, разделу 2, группам A, B, C, D или во взрывобезопасных

зонах..

B Внимание! Опасность взрыва! Замена компонентов может

поставить под вопрос во пригодность устройства для применения

взрывоопасных зонах (КЛАСС 1; РАЗДЕЛ 2).

60950:

P Используйте .наконечники для гибких кабелей

P Закройте .неиспользуемые клеммные отсеки

Kesintisiz güç kaynağõ

Güvenlik ve uyarõ talimatlarõ

Sadece nitelikli personel cihazõ monte edebilir, ayarlayabilir ve çalõ õşt rabilir.

Kazalarõ önlemek için ulusal güvenlik kurallarõna ve yönetmeliklerine uyun.

•Bağlantõ õy düzgün şekilde gerçekleştirin ve elektrik çarpmalarõna karşõ koruma

sağlayõn.

•Kablolarõn maksimum çõ õkş akõ õm için doğru ölçülerde olmasõ õn ve sigorta

korumasõna sahip olmasõ õn sağlayõn.

•Montajdan sonra canlõ parçalarla temasõ önlemek için klemens bölgesini kapatõn

(örneğin kontrol panosuna montaj yapõ õl rken).

•Yatay montaj (Giriş DC klemensi altta).

•Yeterli õ õ õ õ õ õ õs yay n m n sağlar (üstten ve alttan 5 cm). Gövde çok s cak olabilir.

Ek bilgi için lütfen www.phoenixcontact.com.tr/catalog adresindeki ilgili data

sheet'e bakõn.

Hiçbir zaman gerilim altõnda çalõşma yapmayõn.

Akõm sõ õn rlamalõ bir kaynak (ör: QUINT POWER) veya uygun bir sigorta

kullanõn.

508:

P ş ğBakõ õr kablo; çal ma sõ õcakl õ õ > 75°C (ortam s caklõ õğ < 55°C) ve > 90°C

(ortam sõ õ õcakl ğ < 75°C).



A Not: Güç kaynağõ õ õ S n f I, Bölüm 2, A, B, C, D gruplarõnda ve patlama riskli

bölgelerde kullanõlabilir.

B Not - Patlama riski - Komponentlerin değ şi imi patlama riskli bölgelerde

kullanõm şartlarõ õn bozabilir (CLASS 1; DIVISION 2).

60950:

PÇok telli kablolarda yüksük kullanõn.

P ğKullanõlmayan ba lantõ õ õ alanlar n mühürler.

ESPAÑOLTÜRKÇEРУССКИЙ

中文

Product specificaties

Merk:	Phoenix Contact
Categorie:	UPS
Model:	QUINT-UPS/ 24DC/ 24DC/ 5

Heb je hulp nodig?

Als je hulp nodig hebt met Phoenix Contact QUINT-UPS/ 24DC/ 24DC/ 5 stel dan hieronder een vraag en andere gebruikers zullen je antwoorden

Uw naam*

Jouw email*

Schrijf hier uw vraag

Handleiding UPS Phoenix Contact

Phoenix Contact QUINT-UPS/ 24DC/ 24DC/ 5 Handleiding

17 November 2024

Phoenix Contact QUINT-UPS/ 24DC/ 24DC/20 Handleiding

17 November 2024

Phoenix Contact QUINT-UPS/ 24DC/ 24DC/10 Handleiding

17 November 2024

Phoenix Contact QUINT-UPS/ 1AC/1AC/500VA Handleiding

2 Juli 2023

Phoenix Contact MINI-BAT/24DC/0.8AH Handleiding

22 Juni 2023

Phoenix Contact MINI-BAT/24DC/1.3AH Handleiding

20 Juni 2023

Phoenix Contact MINI-BAT/12DC/1.6AH Handleiding

20 Juni 2023

Phoenix Contact MINI-DC-UPS/12DC/4 Handleiding

19 Juni 2023

Phoenix Contact MINI-BAT/12DC/2.6AH Handleiding

19 Juni 2023

Phoenix Contact UPS-BAT/PB/24DC/4AH Handleiding

18 Juni 2023

Handleiding UPS

Nieuwste handleidingen voor UPS

Conceptronic ZEUS52EA2K Handleiding

14 December 2024

Conceptronic ZEUS52EA3K Handleiding

14 December 2024

Jung NRSAL0834USV-L Handleiding

10 December 2024

Jung NRSLC0834USV Handleiding

10 December 2024

CyberPower Smart App Sinewave PR2000RTXL2UTAA Handleiding

8 December 2024

CyberPower Smart App Sinewave PR1500RTXL2UTAA Handleiding

8 December 2024

Apc Smart-UPS SC500RM1U Handleiding

2 December 2024

Apc Smart-UPS Battery Systems SRT48BP Handleiding

2 December 2024

Apc Back-UPS BN900M Handleiding

2 December 2024

Apc Smart-UPS SMC1500 Handleiding

2 December 2024
