Pagina 1/16

Sicherheitshinweise

• Gerät und Netzteil sind nur in trockenen Innenräumen zu verwenden.

Nicht in den Regen oder ins Wasser stellen.

• Verwenden Sie nur das mitgelieferte Steckernetzteil. Verwenden Sie nur eine VDE gerechte Steckdose.

Das Netzgerät muss immer voll eingesteckt werden.

Berühren Sie das Netzgerät nie mit nassen Händen.

• Behandeln Sie das Anschlusskabel vorsichtig. Ziehen Sie es nicht über scharfe Kanten, vermeiden Sie

ein Einklemmen oder Quetschen des Kabels.

• Überprüfen Sie die Wand vor Bohrarbeiten auf unter Putz verlegte Leitungen.

• Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen,

benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.

• Entfernen Sie die Batterien bei längerem Nichtbenutzen des Gerätes aus dem Batteriefach.

• Die Sirene ist laut! Nicht in direkter Ohrnähe einschalten. Halten Sie Kinder davon fern.

Sie dürfen Verpackungsmaterial und ausgediente Batterien oder Geräte nicht im Hausmüll entsorgen,

führen Sie sie der Wiede ve wertung zu. Den zuständigen Recyclinghof bz . die nächste Sammelsteller r w

erfragen Sie bei ihrer Gemeinde.

Anwendung des Mini Alarm

Der eingebaute passive Infrarot-Bewegungsmelder (PIR) reagiert auf Körperwärme und aktiviert die eingebaute

Sirene, wenn eine Person den Erfassungsbereich betritt. Das Ein- und Ausschalten über die Fernbedienung ist

sicherer und bequem. Verwenden Sie das Gerät zur Raum- oder Türüberwachung. Überall verwendbar – sehr

leicht zu installieren. Im Haus, Laden, Büro oder Hotelzimmer als Alarmanlage sofort einsetzbar.

Das Gerät wird über das Steckernetzgerät betrieben. Der Einsatz von Batterien ist daher nicht unbedingt erforder-

lich, sie dienen jedoch als Notstromversorgung. Die eingesetzten Batterien werden erst dann benutzt, wenn der

Netzstrom ausfällt. Ein Dauerbetrieb ∏ber Batterien (ohne Netzgerât) wird nicht empfohlen. In diesem Betriebs-

modus wird eine Batterieschwäche über Piepstöne signalisiert.

MINI ALARM

MIT FERNBEDIENUNG

MA03

GEBRAUCHSANWEISUNG

Diese Bedienungsanleitung enthält wichtige

Hinweise zur Inbetriebnahme und Handhabung.

Heben Sie deshalb diese Bedienungsanleitung

zum Nachlesen auf.

Lesen Sie vor der ersten Benutzug die Gebrauchs-

anweisung!

Überprüfen Sie das Gerät auf Beschädigung,

bei Beschädigung nicht in Betrieb nehmen!

Technische Daten

Alarmgerät

Stromversorgung: Steckernetzgerät 9 Volt, 200 mA

(Innenpol des Steckers negativ)

Notstromversorgung: 4 x AA Batterien (alkalisch)

1,5 Volt (Mignonzellen)

Stromverbrauch: 1 mA (Bereitschaft), 120 mA bei Alarm

Sensor: Passiver Infrarot- Bewegungsmelder (PIR)

PIR- Reichweite: ca. 6 m Entfernung x 90°

(bei 2 m Montagehöhe)

Alarmgeber: Piezoalarm 100 dB

Steuerung: über Infrarot-Fernbedienung

Anwendungsbereich: Nur in trockenen Räumen, vor Nässe und Frost schützen

Betriebstemperatur: 0° C bis +35° C, Optimale Funktion bei Raumtemperatur (20° C). Sehr hohe oder tiefe

Temperaturen können zu Funktionsbeeinträchtigung führen, insbesondere bei Batteriebe-

trieb.

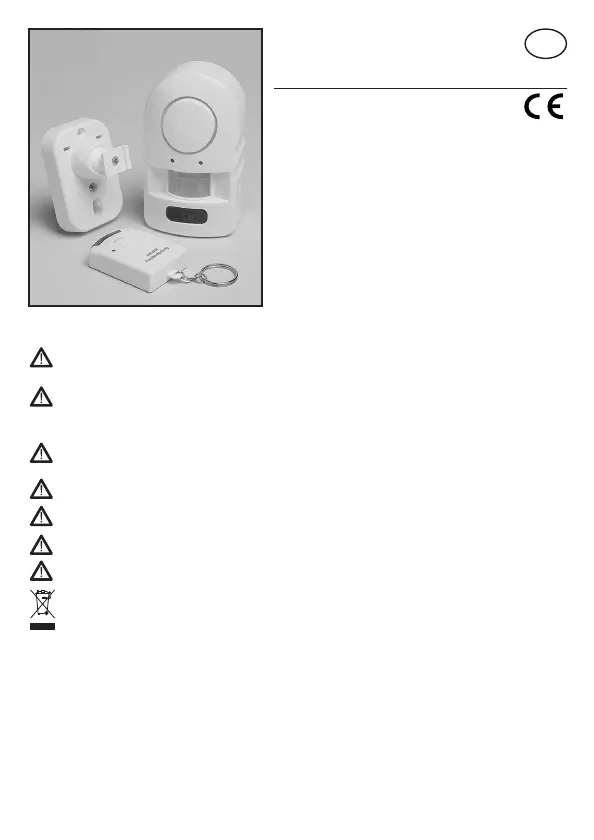

Lieferumfang Alarmgerät

Netzgerät

(bei Modell MA03)

grüne LED

Anschluß für Netzgerät

rote LED

Empfänger für

Fernbedienung

rote LED

EIN/AUS

Knopf

Fernbedienung

(inkl. Batterie)

Wandhalterung

Wandhalterung einsetzenBatterie einsetzen

Abb. 1 Abb. 2 Abb. 3

Fernbedienung

Art: Infrarot Ch. B

Stromversorgung: 1 x 12 Volt Batterie,

Typ 23 A/MN21

(Feuerzeugzelle)

Zusätzliche Fernbedienung

(FB02 Art.-Nr. 33314) ist erhältlich.

Inbetriebnahme

Einsetzen der Batterien (Alarmgerät)

Batteriefachdeckel an der Rückseite des Gerätes nach unten schieben . 4 St. AA Batterien (alkalisch) ins(Abb. 1)

Batteriefach einsetzen. Polarität (+/-) beachten. Deckel wieder einsetzen.

Einsetzen der Batterien (Fernbedienung)

Eine Batterie wurde schon im Werk eingesetzt. Um die Batterie zu ersetzen, lösen Sie die Schraube, und entfernen

Sie das Rückenteil der Fernbedienung Ersetzen Sie die Batterie (Typ 23 A) – Polarität (+/-) beachten.(Abb. 2).

Netzgerät anschließen

Stecker vom Netzgerätkabel seitlich ins Gerät stecken. Netzgerät dann in eine 230 V Steckdose einstecken.

Prüfen des Erfassungsbereiches

Das Gerät befindet sich im ausgeschalteten Modus. Bewegen Sie sich im gewünschten Erfassungsbereich.

Die rote Lampe hinter der Sensorlinse leuchtet bei erfasster Bewegung kurz auf.

Aufstellungsort

• Suchen Sie einen geeigneten Aufstellungsort (in der Nähe einer Steckdose). Die ideale Montagehöhe

beträgt ca. 2, mit einem Kippwinkel von ca. 15° zur Wand.

• Stellen Sie das Gerät so, dass die zu erwartende Bewegung quer zum PIR- Sensor verläuft. Querbewe-

gungen sind schneller erfassbar als direkte Bewegungen auf den Sensor zu. . (Abb. 5 + 6)

• Der Wandhalter wird mit einer oder zwei Schrauben an der Wand montiert, und danach wird das Alarm-

gerät darauf geschoben . Ziehen Sie ggf. das Kugelgelenk mit der Justierschraube fest. (Abb.3)

• Wenn Sie ein Loch in die Wand bohren müssen, achten Sie bitte auf Strom- oder andere Leitungen,

die sich eventuell in der Wand befinden könnten!

• Der Melder kann auch auf einem Regal aufgestellt oder an einem Bilderhaken oder Schraubenkopf auf-

gehängt werden.

• Der PIR- Sensor reagiert auf Wärme. Stellen Sie deshalb das Gerät nicht in der Nähe von Heizkörpern

oder Lüftungsschächten auf (oder darauf ausgerichtet), wo es durch Bewegung der

warmen Luft aktiviert werden könnte. Auch Tiere und Autos werden als sich bewegende Wärmequellen

gemeldet!

Bedienung (siehe Abb. 7)

Beim Einstecken des Steckernetzteils bzw. beim Einsetzen neuer Batterien befindet sich das Gerät in Bereitschaft

oder im Modus. Die Bedienung erfolgt durch Knopfdruck an der Fernbedienung (Sendefensterausgeschalteten

zum Alarmgerät richten). Die Fernbedienung hat eine Reichweite von ca. 6 m über einen 30° Winkel. Bei einmal

Drücken der Fernbedienung schaltet das Gerät – die grüne LED leuchtet, und das Gerät piepst einmal. Sie ein

haben jetzt 30 Sekunden Zeit, den Erfassungsbereich zu verlassen. Nach 30 Sekunden ist das Gerät ge-scharf

schaltet. Die grüne LED schaltet aus, und die rote LED blinkt. Sollte sich eine Person oder ein Wärmeobjekt im Er-

fassungsbereich bewegen, schaltet das Gerät auf -Modus. Beim Drücken der Fernbedienung innerhalbMelden

Abb. 6

weniger empfindlich

Abb. 5

empfindlich

Abb. 4 6 m

Erfassungsreichweite

Höhe: 2 m

✔ ✘

Product specificaties

Merk:	Pentatech
Categorie:	Bewegingsdetector
Model:	MA03
Kleur van het product:	Wit
Connectiviteitstechnologie:	Draadloos
Montagewijze:	Muur
Alarm functie:	Ja
Ondersteund aantal accu's/batterijen:	4
Type beeldsensor:	Passieve infraroodsensor (PIR)
Maximumbereik:	6 m
Stroomverbruik:	200 mA
Afmetingen (B x D x H):	69 x 120 x 50 mm
Batterijen inbegrepen:	Ja
Type batterij:	AA
Alarm decibels:	100 dB
Detectie hoek:	90 °
