Stereo audio mixer mengpaneel

KD-238 / KD-204 / KD-206 / KD-212

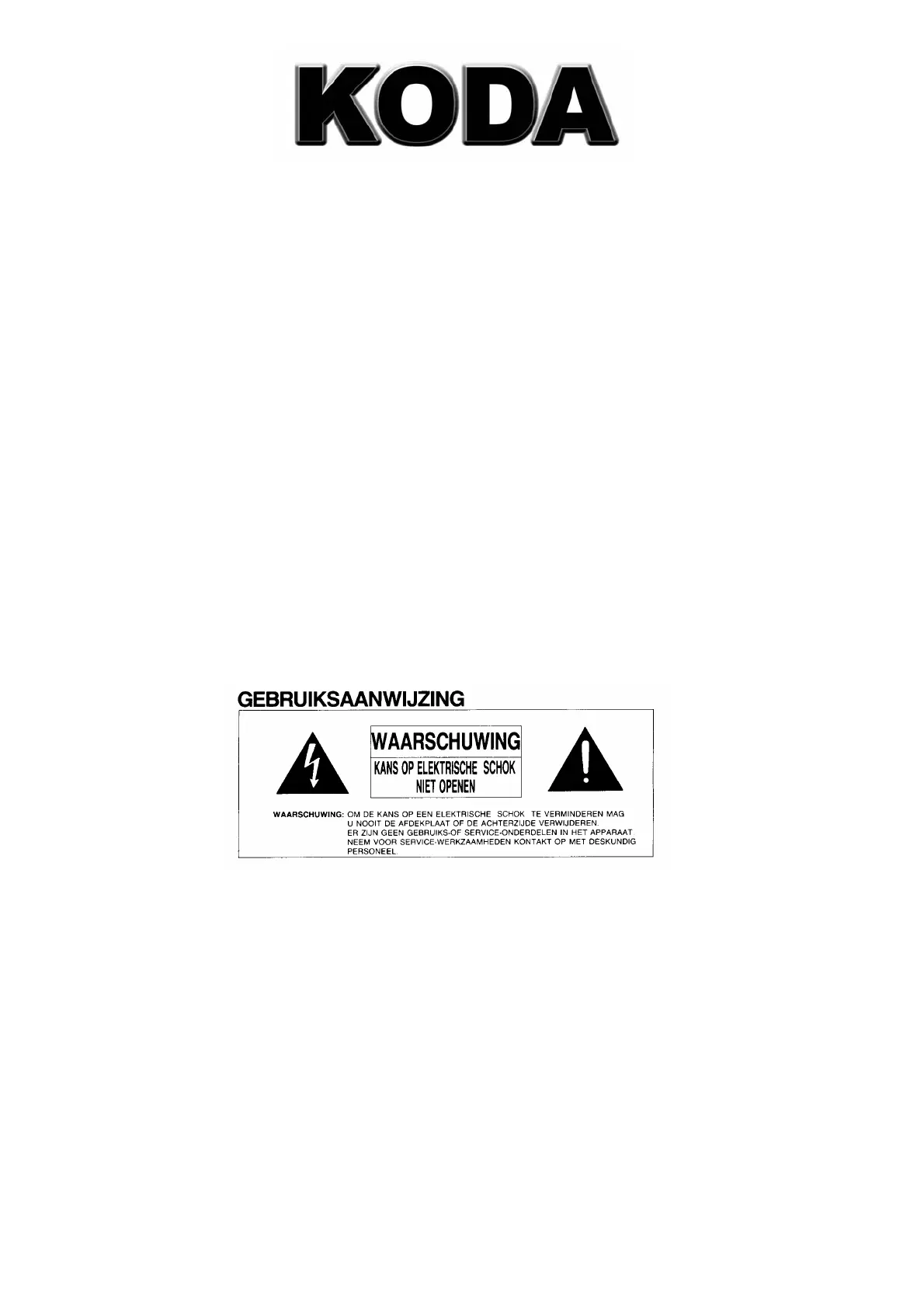

GEBRUIKSAANWIJZING

Wij feliciteren u met de aanschaf van deze hoogwaardige Mengpaneel, en raden u aan

de gebruiksaanzijzing zorgvuldig door te nemen.

Enkele speciale funkties zijn :

• Geschikt voor Karaoke doeleinden

• 8 Kanalen geheel meervoudig regelbaar

• Digitale echo / nagalm effecten

• Dubbele 7 band equalizer

• Hoofdtelefoon monitor

• LED display

BEDIENINGS ELEMENTEN FRONTPANEEL

1) GAIN regelaars

Meestal gebruikt voor het regelen van de volume van de voorversterker. Indien b.v. het

microfoon signaal zwak is, kunt u met deze regelaar het nivo bijregelen.

2) HIGH regelaars

Met deze regelaars kunt u de hoge tonen regelen. (treble)

3) MID regelaars

Met deze regelaars kunt u de midden tonen regelen. (mid)

4) LOW regelaars

Met deze regelaars kunt u de Lage tonen regelen. (bass)

5) MONITOR regelaars

Met deze regelaars kunt u de afzonderlijke ingangssignalen doorsturen naar de “monitor”

zodat u deze kunt beluisteren zonder dat deze worden doorgestuurd naar de hoofd-uitgangen.

6) EFFECT regelaars

Met deze regelaar kunt u een effect regelen die eventueel is ingeschakeld.

7) PAN regelaars

Dit is het z.g. “Sound Image controller” waarmee u een panorama effect kunt creeren wat lijkt

op het doen schuiven van het geluid naar beide kanalen.

8) PEAK level meter

Deze indikatie geeft het nivo weer van de ingangen. Indien deze LED steeds donker blijft

duidt dit op een te laag inagangsnivo, en indien konstant rood, op overbelasting.

9) Kanaal regelaar

Deze regelaars regelen het totale signaal nivo (volume) per kanaal. U kunt op die manier elke

ingang apart regelen en faden.

10) TIME regelaar

Met deze regelaar kunt u de ECHO vertraging regelen.

11) REV regelaar

Echo regelaar (reverb) voor het instellen van de echo sterkte.

12) PAN regelaar

Deze regelaar stuurt het ECHO signaal naar beide kanalen of regelbaar naar één van beide

kanalen.

13) FB Regelaar

Deze regelaar regelt de frequentie van de ECHO.

14) MON regelaar

Deze regelaar regelt het totale signaal welke bestemd is voor de kontrole monitor.

15) L regelaar

Deze regelt het totale geluidsnivo van het uiteindelijke linker kanaal.

16) R regelaar

Deze regelt het totale geluidsnivo van het uiteindelijke rechter kanaal.

17) SUM regelaar

Deze regelt het totale signaal, links en rechts incl. echo.

18) EQ regelaars

Dubbele 7 band equalizer voor het regelen van de lijn signalen.

19) TAPE IN regelaar

Met deze regelaar kunt u het TAPE ingangs nivo bijregelen.

20) TAPE OUT regelaar

Met deze regelaar kunt u het TAPE uitgangs nivo bijregelen.

21) PHONE regelaar

Regelt het volume van uw hoofdtelefoon.

22) PHONE jack

Dit is de aansluiting voor uw hoofdtelefoon

23) TAPE OUT

Dit is de tape uigangs signaal aansluiting

24) TAPE IN

Dit is de tape ingangs signaal aansluiting

25) SUM indikatie

Dit is de nivo (VU)meter voor het totale gemixte signaal.

26) R CHANNEL indikatie

Dit is de nivo (VU)meter voor het het rechter gemixte signaal.

27) L CHANNEL indikatie

Dit is de nivo (VU)meter voor het het linker gemixte signaal.

28) MON indikatie

Deze indikatie geeft het nivo weer van de monitor uitgang.

29) R CHANNEL totaal uitgang (mixed)

Plaats hier het rechter kanaal van uw (eind) versterker.

30) SUM L+R ingang

Gebruik deze ingang om extra kanalen te mixen

31) L CHANNEL

Plaats hier het linker kanaal van uw (eind) versterker.

32) MON uitgang

Totaal uitgangssignaal bestemd voor de monitor.

33) RETURN ingang

Deze kunt u gebruiken om een signaal nogmaals in te voegen.

34) SEND uitgang

Dit is een uitgangssignaal welke opnieuw ingevoegd kan worden.

35) MIC aansluiting

Hier kunt u een ongebalanceerde microfoon aansluiten.

36) LINE ingang

Sluit hier een geluidsbron aan met tulp aansluiting

ELEMENTEN ACHTERPANEEL

1) Aan/uit schakelaar

Gebruik deze schakelaar om het apparaat aan te zetten.

Alvorens deze schakelaar aan te zetten, dient u de (eind) versterker uit te zetten

of de volume regelaar op minimaal i.v.m. eventuele inschakelgeluiden.

2) AC netsnoer aansluiting

3) FUSE

Gebruik in geval van het smelten van de beveiliging een 0,5A 250V zekering.

4) GROUND aansluiting

Op deze aansluiting kunt u een massa verbinding leggen voor veilig gebruik en

Onderdrukken van brom.
