Declaration of Conformity

We, Harman Consumer Group, Inc.

2, route de Tours

72500 Château du Loir

France

declare in own responsibility that the product described in this owner’s

manual is in compliance with technical standards:

EN 55013:2001+A1:2003

EN 55020:2002+A1:2003

Klaus Lebherz

Harman Consumer Group, Inc.

Château du Loir, France 10/07

250 Crossways Park Drive, Woodbury, New York 11797

www.harmankardon.com

Harman Kardon is a trademark of Harman International Industries, Incorporated, registered in the United States and/or other countries.

Part No. CA470OM 9/07

Советы и меры предосторожности при уста-

новке:

• Отсоедините отрицательный (-) провод от авто-

мобильного аккумулятора.

• В местах установки определите и отметьте все

топливные магистрали, линии гидравлического

тормоза, вакуумные линии и электрические про-

вода. Будьте предельно ост орожны при разреза-

нии или сверлении вблизи данных мест.

• Для монтажа выберите безопасное невлажное

место.

• Убедитесь, что в месте проведения монтажа

циркуляция воздуха достаточна для самоохлаж-

дения усилителя.

• С помощью соответствующих инструментов

установите усилитель.

Технические характеристики

• 85Вт RMS x 4 канала @ 4 Ом и ≤1% THD + N*

• 135Вт RMS x 4 канала @ 2 Ом и ≤1% THD + N*

• КНИ+ N: 0.05% (номинальная мощность @ 4 Ом

• Отношение сигнал-шум: 85 дБ

(соотношение 1 Вт к 4 Ом)*

• Отношение сигнал-шум: 104 дБ

(соотношение номинальной мощности к 4 Ом)

• Частотная характеристика: 10 Гц – 100 кГц и

(–3дБ)

* CEA-2006A-compliant

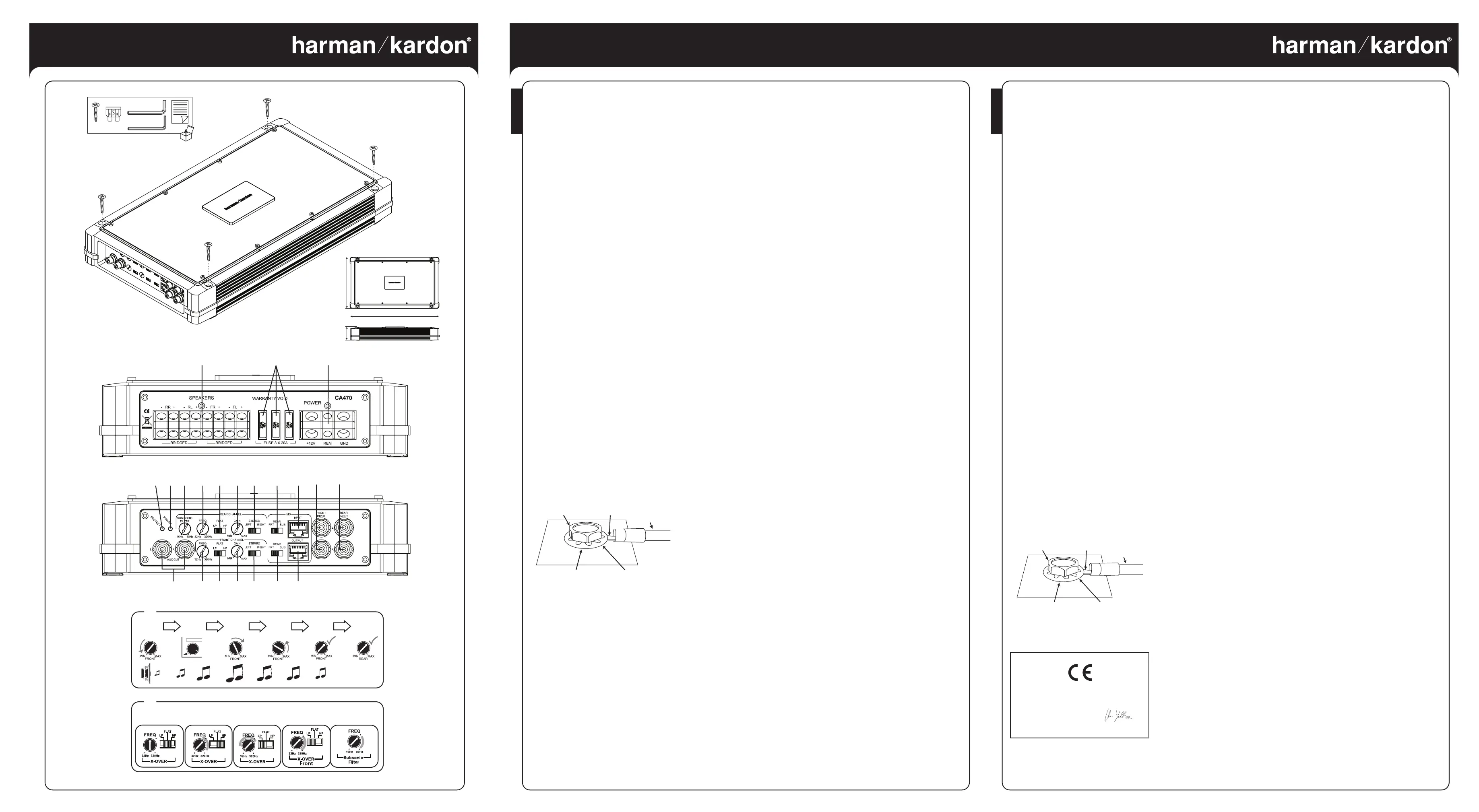

0Подключение динамиков

• Подключить динамики к разъемам, сохраняя

правильную полярность.

• Подключите динамики к этим клеммам,

соблюдая правильную полярность.

• Подключение 4-х каналов: Подключите

передний левый динамик к клеммам Front

L+ и L–, а передний правый динамик – к

клеммам Front R+ и R–. Подк лючите

задние динамики к клеммам Rear R+ и R–.

• Подключение 3-х каналов: Подключите

стереодинамики к клеммам Front, как было

описано выше. Подключите один динамик,

в котором задние каналы усилителя будут

иметь мостовое соединение, к клеммам

Rear R+ и Rear L–.

• Подключение 2-х каналов (мостовое

соединение): Подключите один динамик к

клеммам Front L+ и Front R–. Подключите

второй динамик к клеммам Rear L+ и Rear

R–.

• Минимальное сопротивление динамика при

стереоуправлении - 2 Ом. Минимальное

сопротивление динамика при мостовом

управлении - 4 Ом.

1Предохранители

• Могут заменяться на предохранители такого

же типа и характеристик.

2Входные коннекторы мощности

• +12 В: Подключить к положительному разъ-

ему автомобильного аккумулятора. Рекомен-

дуется провод

2,6 mm

(4 AWG)

. Установите

соответствующий патрон предохранителя и

предохранитель (минимум на 60 А) на расстоя-

нии 45см от аккумулятора. Убедитесь, что

провод не поврежден и не зажат во время

установки. Установите защитные прокладки,

протягивая провода через противопожарную

перегородку или металл.

• GND: Подключить к шасси автомобиля. См.

Рисунок ниже.

• REM: Подключить к проводу “Remote Out”

комплекта питания или устройства на +12 В

(ACC).

3Индикатор Protect

• Загорается при одном из следующих

нарушений в работе:

Чрезмерное/недостаточное напряжение

аккумулятора, короткое замыкание

проводов динамиков, перегрев усилителя,

нарушение работы выходной цепи усилителя

(напряжение постоянного

тока на выходе усилителя).

4Индикатор питания

• Горит, если усилитель включен.

Регулятор частоты дозвукового фильтра

• Подключает ФВЧ 12 дБ/октава. Частота может

находиться в диапазоне от 10 до 80 Гц. Необхо-

дим, если 3-й и 4-й каналы будут использо-

ваться для запуска сабвуфера или отдельных

среднечастотных динамиков. Для использова-

ния среднечастотных динамиков см. «На-

стройка кроссовера»

• При использовании сабвуферов с вентилируе-

мым корпусом, установите регулятор на 10 Гц

ниже частоты, на которую настроен корпус.

6Задний кроссовер – Регулятор частоты

• Кроссовер 12 дБ/октава, регулируется в

диапазоне от

32 до 320 Гц.

• См. процедуру настройки в M.

7Задний кроссовер – Переключатель филь-

тра

• НЧ: Выбирается для сабвуфера (-ов) или для

подключения ФНЧ для отдельных среднеча-

стотных динамиков. Дозвуковой фильтр обес-

печит включение ФВЧ для отдельных средне-

частотных динамиков.

• Flat: Выбирается для широкодиапазонных

динамиков, если в акустической системе не

будет использован сабвуфера.

• HP: Выбирается для среднечастотных или

широкодиапазонных динамиков, если в си-

стеме используется сабвуфер.

8Задний вход – Регулятор уровня

• Используется для согласования заднего

входа усилителя с выходом комплекта пита-

ния.

• См. Lдля процедуры настройки.

Распределительный переключатель заднего

канала

• Определяет маршрутизацию вх. сигнала для

входов RCA и IMS.

• ЛЕВЫЙ: Передает вх. сигнал от левого входа

на оба задних канала усилителя. Необходим,

если Вы подключили усилитель для управле-

ния только двумя динамиками.

• СТЕРЕО: Передает сигнал от левого входа

на левый задний вых. канал, а сигнал от пра-

вого входа – на правый задний вых. канал

(обычный режим управления.)

• ПРАВЫЙ: Передает вх. сигнал от правого

входа на оба задних канала усилителя. Необ-

ходим, если Вы подключили усилитель для

управления только двумя динамиками.

Вх. распределительный переключатель (IMS)

• ПЕРЕДНИЙ: Посылает передний IMS- или

RCA-стереосигнал на входы усилителя.

• ЗАДНИЙ: Посылает задний IMS- или

RCA-стереосигнал на входы усилителя.

• САБ: Посылает IMS-моносигнал на входы

усилителя

Входной коннектор входной управляющей

системы (IMS) (RJ45 Ethernet Cable)

• При использовании с IMS, данный коннектор

обеспечивает единичное соединение для вклю-

чения пер., задн., сабвуфера и дистанцион.

управления.

CПередние входные разъемы (RCA)

• Подключите к передним выходам RCA

источника или процессора сигналов.

DЗадние входные коннекторы (RCA)

• Подключить к задним RCA-выходам ком-

плекта питания или сигнального устройства.

Не используется.

EДополнительные выходные разъемы (RCA)

• Линейный выход. Правый передний и правый

задний входы объединены и пересылаются

на правый выход AUX. Левый передний и

левый задний входы объе динены и

пересылаются на левый выход AUX. Подк -

лючите к входу дополнительного усилителя

сабвуфера.

FРегулятор частоты среза переднего

кроссовера

• Кроссовер 12дБ/октава, с частотой среза в

диапазоне от 32Гц до 320Гц.

• См. Mдля регулировки.

Перед. переключатель фильтра кроссовера

• LP – Положение для сабвуфера(-ов).

• Flat – Положение для широкодиапазонных

динамиков в системе без сабвуфера.

• HP – Положение для среднечастотных

динамиков или широкодиапазонных

динамиков в системе с сабвуфером.

Регулятор перед. усиления (вх. уровень)

• • Использован для усиления вх. уровня усили-

теля к выходному уровню источника питания.

См.

для процедуры настройки.

Распределительный переключатель

переднего канала

• Определяет маршрутизацию вх. сигнала для

входов RCA и IMS.

• ЛЕВЫЙ: Передает вх. сигнал от левого входа на

оба передних канала усилителя. Необходим,

если Вы подключили усилитель для управления

только двумя динамиками.

• СТЕРЕО: Передает сигнал от левого входа на

левый передний вых. канал, а сигнал от правого

входа – на правый задний вых. канал (обычный

режим управления.)

• ПРАВЫЙ: Передает вх. сигнал от правого входа

на оба передних канала усилителя. Необходим,

если Вы подключили усилитель для управления

только двумя динамиками.

Вх. распределительный переключатель (IMS)

• ПЕРЕДНИЙ: Посылает передний IMS- или

RCA-стереосигнал на входы усилителя.

• ЗАДНИЙ: Посылает задний IMS- или

RCA-стереосигнал на входы усилителя.

• САБ: Посылает IMS-моносигнал на входы

усилителя

Выходной коннектор входной управляющей

системы (IMS) (RJ45 Ethernet Cable)

• При подключении вх. IMS-коннектора к IMS

данный выход пропускает IMS-сигнал (см.

выше) к дополнительному усилителю, который

содержит вх. IMS-коннектор.

LУстановка уровня входного сигнала

AПоверните против часовой стрелки все

регуляторы уровня входного сигнала,

установив их в положение MIN

(минимальный уровень).

BВо время воспроизведения динамичной

музыки установите регулятор громкости

головного устройства в положение 3/4.

CВращайте по часовой стрелке регулятор

уровня пере днего входного сигнала, пока

громкость не достигнет такого уровня, что

звук перестанет быть чистым (выходной

сигнал сопровождается искажениями).

DМедленно вращайте против часовой

стрелки регулятор уровня переднего

входного сигнала до тех пор, пока звук

опять не станет чистым.

EПосле этого уровень входного сигнала будет

отрегулирован правильно.

FУстановите регулятор уровня входного

сигнала задних динамиков так, чтобы

громкость звука задних динамиков была

пропорциональна громкости передних

динамиков в соответствии с вашими

предпочтениями.

MНастройка кроссовера

AКроссовер настраивается на 5 и более

широкодиапа зонных динамиков, если в си-

стеме нет сабвуфера.

BКроссовер настраивается на широкодиапа-

зонные динамики, если в системе присут-

ствует сабвуфера.

CКроссовер настраивается на сабвуферы.

DНастройка кроссовера для отдельных

среднечастотных динамиков, запу-

скаемых каналами, включающими

регулятор дозвукового фильтра.

Внимание: допустимые уровни частоты отме-

чены серым.

Заводской шуруп

Кольцевой коннектор

Прово д

заземления

Внимание: Удалите

краску под кольцевым

коннектором.

Звез ообразная д

прокла кад

CA470

OWNER’S MANUAL

BEDIENUNGS ANLEITUNG

MODE D'EMPLOI

MANUAL DE USO

HANDLEIDING

MANUALE UTENTE

ANVÄNDAR HANDBOK

BRUGS VEJLEDNING

OMISTAJAN KÄSIKIRJA

PODRĘCZNIK UŻYTKOWNIKA

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Harman Kardon®Power Amplifier

CERTIFIED PERFORMANCE

This amp has been individually tested and meets or exceeds all published specifications.

Serial Number ___________________ Inspector ___________________

Продукт разработан для мобильного применения и не подходит

для подключения к обычной сети. Для гарантийной страховки

необходим действительный серийный номер. Свойства,

технические характеристики и вид продукта могут меняться без

предварительного уведомления.

Declaration of Conformity

We, Harman Consumer Group, Inc.

2, route de Tours

72500 Ch teau du Loirâ

France

Заявляем о своей ответственности; продукт,

описанный в данном руководстве пользова-

теля, соответствует следующим техническим

стандартам:

EN 55013:2001+A1:2003

EN 55020:2002+A1:2003

РУССКИЙ

Klaus Lebherz

Harman Consumer Group, Inc.

Château du Loir, France 10/07

Installation Warnings and Tips:

• Disconnect the negative (–) lead from your vehicle’s

battery.

• At the installation sites, locate and make a note of all

fuel lines, hydraulic brake lines, vacuum lines and elec-

trical wiring. Use extreme caution when cutting or

drilling in and around these areas.

• Choose a safe mounting location away from moisture.

• Make sure there is sufficient air circulation at the

mounting location for the amplifier to cool itself.

• Mount the amplifier, using the supplied hardware.

Specifications

• 85W RMS x 4 channels @ 4 ohms and ≤1% THD + N*

• 135W RMS x 4 channels @ 2 ohms and ≤1% THD + N*

• THD+N: 0.05% (rated power @ 4 ohms)

• Signal-to-noise ratio: 85dBA

(reference 1W into 4 ohms)*

• Signal-to-noise ratio: 104dBA

(reference rated power into 4 ohms)

• Frequency response: 10Hz – 100kHz (–3dB)

* CEA-2006A-compliant

0Speaker Output Connectors

• Connect the speakers to these terminals, observing

proper polarity:

• Four-channel operation: Connect the front left

speaker to the Front L+ and L– terminals, and

the front right speaker to the Front R+ and

R– terminals. Repeat for the rear speakers,

using the Rear L+ and L– terminals, and the

Rear R+ and R– terminals.

• Three-channel operation: Connect the stereo

speakers to the Front terminals, as above.

Connect the single speaker into which the

amplifier’s rear channels will be bridged to

the Rear R+ and Rear L– terminals.

• Two-channel (bridged) operation: Connect

one speaker to the Front L+ and R– terminals.

Connect the other speaker to the Rear L+ and

R– terminals.

• Minimum speaker impedance for stereo operation

is 2 ohms. Minimum speaker impedance for

bridged operation is 4 ohms.

1Fuses

• Replace only with the same type and rating.

2Power Input Connectors

• +12V: Connect to the positive terminal of the

vehicle’s battery. 2,6 mm

(4 AWG)

wire is recom-

mended. Install an appropriate fuse holder and fuse

(60A minimum) within 18 inches of the battery. Make

sure the wire is not damaged or pinched during

installation. Install protective grommets when routing

wires through the firewall or other sheet metal.

• GND: Connect to the vehicle’s chassis. Refer to

the illustration below.

• REM: Connect to the “Remote Out” lead from the

source unit or to a source of switched 12V+ (ACC).

3Protect LED

• Illuminated under any of the following fault

conditions: battery over/under voltage, short

circuit in speaker wires, amplifier is too hot, ampli-

fier’s output circuit has failed (DC voltage present in

the amplifier’s output).

4Power On LED

• Illuminated when the amplifier is on.

5Subsonic Filter Frequency Control

• Provides a 12dB/octave high-pass filter. The

frequency can be varied between 10Hz and

80Hz. Useful when channels 3 and 4 will be

used to drive a subwoofer or separate mid-bass

speakers. See “Setting the Crossover” for use

with mid-bass speakers.

• When subwoofers in vented enclosures are used,

set this control 10Hz below the frequency at which

the enclosure is tuned.

6Rear Crossover-Frequency Control

• 12dB/octave crossover, variable from 32Hz to

320Hz. See Mfor the adjustment procedure.

7Rear Crossover-Filter Selector

• LP: Select for subwoofer(s) or to provide a low-pass

filter for separate mid-bass speakers. The subsonic

filter will provide a high-pass filter for separate

mid-bass speakers.

• FLAT: Select for full-range speakers when

no subwoofer will be used in the system.

• HP: Select for midrange speakers or full-range

speakers when a subwoofer is used in the system.

8Rear Gain (Input-Level) Control

• Used to match the rear input level of the

amplifier to the output level of the source unit.

• See Lfor adjustment procedure.

9Rear Channel Assignment Switch

• Determines the routing of the input signal for the

RCA and IMS inputs.

• LEFT: Sends the input signal from the left input

to both rear amplifier channels. Useful if you are

bridging the amplifier to drive only two speakers.

• STEREO: Sends the signals from the left input to

the left rear output channel and the signal from

the right input to the right rear output channel.

(This is typical operation mode.)

• RIGHT: Sends the input signal from the right input

to both rear output channels. Useful if you are

bridging the amplifier to drive only two speakers.

AInput Assignment Switch (IMS)

• FRT: Sends the IMS front stereo or RCA front stereo

signal to the amplifier’s inputs.

• REAR: Sends the IMS rear stereo or RCA rear stereo

signal to the amplifier’s inputs.

• SUB: Sends the IMS mono signal to the

amplifier’s inputs.

BInput Management System (IMS) Input Connector

(RJ45 Ethernet Cable)

• When used with the IMS, this connector provides

a single connection for front, rear, subwoofer and

remote turn-on.

CFront Input Connectors (RCA)

• Connect to front RCA outputs from the source unit

or signal processor.

DRear Input Connectors (RCA)

• Connect to rear RCA outputs from the source unit,

or signal processor.

EAux Output Connectors (RCA)

• Summed, nonfiltered pass-through output. Front

right and rear right inputs are combined and sent to

the right AUX output. Front left and rear left inputs

are combined and sent to the left AUX output.

Connect to the input of an additional amplifier.

FFront Crossover Frequency Control

• 12dB/octave crossover, variable from 32Hz to 320Hz.

See Mfor the adjustment procedure.

GFront Crossover Filter Switch

• LP: Select for subwoofer(s).

• FLAT: Select for full-range speakers when no

subwoofer will be used in the system.

• HP: Select for midrange speakers or full-range

speakers when a subwoofer is used in the system.

HFront Gain (Input Level) Control

• Used to match the input level of the amplifier to

the output level of the source unit. See

Lfor the

adjustment procedure.

IFront Channel Assignment Switch

• Determines the routing of the input signal for the

RCA and IMS inputs.

• LEFT: Sends the input signal from the left input

to both front amplifier channels. Useful if you are

bridging the amplifier to drive only two speakers.

• STEREO: Sends the signals from the left input to

the left front output channel and the signal from

the right input to the right rear output channel.

(This is typical operation mode.)

• RIGHT: Sends the input signal from the right input to

both front output channels. Useful if you are bridg-

ing the amplifier to drive only two speakers.

JInput Assignment Switch (IMS)

• FRT: Sends the IMS front stereo or RCA front stereo

signal to the amplifier’s inputs.

• REAR: Sends the IMS rear stereo or RCA rear stereo

signal to the amplifier’s inputs.

• SUB: Sends the IMS mono signal to the

amplifier’s inputs.

KInput Management System (IMS) Output

Connector (RJ45 Ethernet Cable)

• When the IMS input connector is connected to

the IMS, this output will pass the IMS signal (see

above) to an additional amplifier that includes an

IMS input connector.

LSetting Gain (Input Level)

ATurn all Gain controls counterclockwise to

MIN (minimim).

BWith a dynamic music track playing, turn the

head unit’s volume control to the 3/4 position.

CTurn Front Gain control clockwise until the music

is so loud that it no longer sounds clear (distortion

is present in the output).

DTurn Front Gain control counterclockwise gradually,

just until the music sounds clear, once again.

EFront Gain is now adjusted correctly.

FAdjust Rear Gain control so that the level of the

rear speakers is proportionate to the level of the

front speakers, according to your preference.

MSetting the Crossover

ACrossover setting for 5" or larger full-range

speakers when no subwoofer is included in

the system.

BCrossover setting for full-range speakers

when a subwoofer is included in the system.

CCrossover setting for subwoofers.

DCrossover setting for separate mid-bass

speakers driven by channels that include

a Subsonic Filter Control.

Note: Acceptable frequency ranges indicated in gray.

Factory Bolt Ring Connector

Ground Wire

Note: Remove any paint

below ring connector.

Star Washer

Ostrzeżenia i porady instalacyjne:

• Odłącz przewód ujemny (–) od akumulatora Twojego

samochodu.

• W miejscach instalacji, zlokalizuj i zapamiętaj rozmieszcze-

nie przewodów paliwowych, przewodów hamulca hy-

draulicznego, przewodów układu ssącego oraz kabli elek-

trycznych. Postępuj z wyjątkową ostrożnością w trakcie

cięcia lub wiercenia w tych rejonach.

• Wybierz bezpieczne miejsce do montażu, z dala od źródeł

wilgoci.

• W miejscu montażu musi być odpowiednia cyrkulacja

powietrza, aby działało autoschładzanie wzmacniacza.

• Zamontuj wzmacniacz, używając dostarczonego osprzętu.

Specyfikacja techniczna

• 85W RMS x 4kanały @ 4omów oraz ≤1% THD + N*

• 135W RMS x 4kanały @ 2omy oraz ≤1% THD + N*

• THD + N: 0.05% (moc znamionowa 4Ω)

• Stosunek sygnału do szumu: 85dB

(odniesienie 1W do 4Ω)*

• Stosunek sygnału do szumu: 104dB

(odniesienie mocy znamionowej do 4Ω)

• Charakterystyka częstotliwościowa:

10 83 10Hz – kHz oraz Hz – 100kHz (–3dB)

* zgodny z CEA-2006A

Przyłącza głośników

• Należy podłączyć głośniki do tych przyłączy, zachowu-

jąc właściwą biegunowość.

• Operacja czterokanałowa: Podłącz przedni lewy

głośnik do Przednich końcówek L+ i L- oraz przedni

prawy głośnik do Przednich końcówek R+ i R–.

Powtórz powyższe czynności dla tylnych głośników,

posługując się Tylnymi końcówkami R+ i R–.

• Operacja trzykanałowa: Podłącz głośniki stereo do

Przednich końcówek jak przedstawiono powyżej.

Podłącz pojedynczy głośnik, do którego Tylnych

końcówek R+ i L– mostkowane będą tylne kanały

wzmacniacza.

• Operacja dwukanałowa (mostkowanie): Podłącz jeden

głośnik do Przednich końcówek L+ i R-. Podłącz drugi

głośnik do Tylnych końcówek L+ i R-.

• Minimalna impedancja głośników w trybie stereo

wynosi 2Ω. Minimalna impedancja głośników przy

połączeniu zmostkowanym wynosi 4Ω.

Bezpieczniki

• Zastępuj tylko bezpiecznikami tego samego typu i

wartości.

Wejścia mocy

• +12V: Podłącz końcówkę dodatnią do akumulatora. Za-

lecany przewód mm ( AWG American Wire Gauge).2,6 4

Zainstaluj odpowiednią oprawkę bezpiecznika i bez-

piecznik (minimum A) w odległości ok. 60 50 cm od aku-

mulatora. Pamiętaj, że przewód nie może być uszkod-

zony lub przyciśnięty w trakcie instalacji. Zainstaluj

kółka ochronne w trakcie przeprowadzania przewodów

przez ścianę pożarową lub inną blachę.

• Uziemienie: Podłącz do podwozia samochodu. Postęp

zgodnie z rysunkiem poniżej.

• REM: Podłącz do przewodu “Remote Out” (wyjście) z

modułu głównego lub do przełącznika 12V+ (ACC).

Dioda Protect (zabezpieczenia)

• Świeci się w razie jednej z poniższych usterek:

akumulator powyżej/poniżej napięcia, zwarcie w

przewodach głośników, przegrzanie wzmacniacza,

problem z obwodem wyjścia wzmacniacza (napięcie

prądu stałego obecne w wyjściu wzmacniacza).

Dioda Power On (włącz.)

• Świeci się, kiedy wzmacniacz jest włączony.

Regulacja częstotliwości filtru poddźwiękowego

• Filtr górnoprzepustowy 12dB/oktawę. Zmienna częs-

totliwość – pomiędzy Hz a Hz. Funkcja przy-10 80

datna, kiedy kanały 3 4i używane są do subwoofera

lub osobnych głośników środkowoprzepustowych. Jak

używać głośników środkowoprzepustowych, sprawdź

w „Ustawienie dolnej częstotliwości granicznej”.

• W przypadku używania głośników w miejscach wycis-

zonych, ustaw kontrolkę na 10Hz poniżej częstotli-

wości rezonansu miejsca.

Sterowanie tylną częstotliwością zwrotnicy

• Nachylenie zboczy zwrotnicy: 12dB/okt., zwrotnica

aktywna od 32Hz do 320Hz.

• Sposób regulacji opisano tutaj:

Przełącznik tylnego filtra zwrotnicy

• LP (Dolnoprzepustowy): Wybierz tę funkcję, korzysta-

jąc z subwoofera (-ów) lub filtra dolnoprzepustowego

dla osobnych głośników środkowoprzepustowych.

Filtr poddźwiękowy zapewni filtr górnoprzepustowy

dla osobnych głośników środkowoprzepustowych.

• Flat: Wybierz dla głośników szerokopasmowych, dla

układu bez głośnika basowego.

• HP: Wybierz dla głośników średniotonowych lub

szerokopasmowych, dla układu zawierającego głośnik

basowy (subwoofer).

Sterowanie tylnym poziomem sygnału wejś-

ciowego

• Pozwala dopasować tylny poziom sygnału wejściowego

wzmacniacza do poziomu wyjściowego źródła.

• Sposoby regulacji opisano tutaj:

Przełącznik przypisania tylnego kanału

• Określa drogę sygnału wejściowego dla wejść RCA

oraz IMS.

• LEFT (LEWO): Wysyła sygnał wejściowy z lewego

wejścia do obu tylnych kanałów wzmacniacza.

Funkcja przydatna, jeśli chcesz, aby na wzmacni-

aczu działały jedynie dwa głośniki.

• STEREO: Wysyła sygnały z lewego wejścia do

lewego tylnego kanału wyjścia oraz sygnał z

prawego wejścia do prawego tylnego kanału wyjś-

cia. (To typowy tryb operacyjny.)

• RIGHT (PRAWO): Wysyła sygnał wejściowy z

prawego wejścia do obu tylnych kanałów wyjś-

ciowych. Funkcja przydatna, jeśli chcesz, aby na

wzmacniaczu działały jedynie dwa głośniki.

Przełącznik przypisania wejścia (IMS)

• FRT (PRZÓD): Wysyła przedni sygnał stereo IMS lub

RCA do wejść wzmacniacza.

• REAR (TYŁ): Wysyła tylny sygnał stereo IMS lub RCA

do wejść wzmacniacza.

• SUB: Wysyła sygnał mono IMS do wejść wzmacniacza.

System zarządzania wejściami (IMS), złącze wejścia

(kabel RJ45 Ethernet)

• Kiedy używasz IMS, złącze dostarcza pojedynczego

połączenia dla przodu, tyłu, subwoofera oraz zdalnego

włączania.

Połączenia Przednich Gniazd Wejściowych (RCA)

• Podłącz do przednich gniazd wyjściowych RCA z jednos-

tki źródłowej bądź procesora sygnału.

Tylne przyłącza wejściowe (RCA)

• Do tylnych przyłączy RCA należy podłączyć wyjścia

urządzenia źródłowego lub przetwornika sygnału.

Połączenia Wyjść Aux (łącza RCA)

• Wyjścia niefiltrowanego i nieobrabianego sygnału

sumarycznego. Przednie prawe i tylne prawe sygnały

ulegają zespoleniu i są podawane na prawe wyjścia

AUX. Przednie lewe i tylne lewe sygnały ulegają ze-

spoleniu i są podawane na lewe wyjścia AUX. Podłącz

do gniazda wejściowego dodatkowego wzmacniacza

głośnika niskotonowego.

Przednia Regulacja Częstotliwości Odcięcia

• 12dB na oktawę, wahająca się w granicach od 32Hz do

320 Hz.

• Patrz:

procedura nastawiania.

Przełącznik filtru przedniej dolnej częstotliwości

granicznej

• LP – Wybierz dla głośnika/ów niskotonowego/ych

(subwooferów)

• Płaski – Wybierz dla głośników pełnozakresowych wów-

czas, gdy w systemie nie będą stosowane głośniki

niskotonowe.

• HP – Wybierz dla głośników średniotonowych bądź

pełnozakresowych wówczas, gdy w ramach systemu

stosowane będą głośniki niskotonowe.

Regulacja wzmocnienia przedniego

(poziom wejścia)

• Zestawia poziom wejścia wzmacniacza z poziomem

wyjścia modułu głównego. Patrz

dostrajanie.

Przełącznik przypisania przedniego kanału

• Określa drogę sygnału wejściowego dla wejść RCA

oraz IMS.

• LEFT (LEWO): Wysyła sygnał wejściowy z lewego wejś-

cia do obu przednich kanałów wzmacniacza. Funkcja

przydatna, jeśli chcesz, aby na wzmacniaczu działały

jedynie dwa głośniki.

• STEREO: Wysyła sygnały z lewego wejścia do lewego

przedniego kanału wyjścia oraz sygnał z prawego we-

jścia do prawego przedniego kanału wyjścia. (To ty-

powy tryb operacyjny.)

• RIGHT (PRAWO): Wysyła sygnał wejściowy z prawego

wejścia do obu przednich kanałów wyjścia. Funkcja

przydatna, jeśli chcesz, aby na wzmacniaczu działały

jedynie dwa głośniki.

Przełącznik przypisania wejścia (IMS)

• FRT (PRZÓD): Wysyła przedni sygnał stereo IMS lub

RCA do wejść wzmacniacza.

• REAR (TYŁ): Wysyła tylny sygnał stereo IMS lub RCA

do wejść wzmacniacza.

• SUB: Wysyła sygnał mono IMS do wejść wzmacniacza.

System zarządzania wejściami (IMS), złącze wyjścia

(kabel RJ45 Ethernet)

• Kiedy złącze wejścia IMS podłączone jest do IMS, ww.

wyjście przeniesie sygnał IMS (patrz powyżej) do

dodatkowego wzmacniacza posiadającego złącze

wejścia IMS.

Nastawianie Poziomu Sygnału Wejściowego

Obróć wszystkie regulatory Poziomu Sygnału Wejś-

ciowego przeciwnie do wskazówek zegara aż do

uzyskania napięcia MIN (minimum).

Przy włączonej dynamicznej ścieżce dźwiękowej

przekręć regulator głośności jednostki głównej do

pozycji 3/4.

Przekręć Przedni Regulator Poziomu Sygnału w

kierunku zgodnie ze wskazówkami zegara aż do

uzyskania tak wysokiego pułapu głośności muzyki, że

spowoduje on nieczysty odbiór dźwięku (wystąpienie

zniekształceń na wyjściu).

Przekręć stopniowo Przedni Regulator Poziomu Syg-

nału w kierunku przeciwnym do wskazówek zegara

do momentu ponownego uzyskania czystego

dźwięku.

Przedni Regulator Poziomu Sygnału został teraz

nastawiony w prawidłowy sposób.

Nastaw Tylny Regulator Poziomu Sygnału w taki

sposób, aby poziom sygnału tylnych głośników był

proporcjonalny do poziomu sygnału przednich

głośników zgodnie z Twoimi preferencjami.

Regulacja zwrotnicy

Ustawienie zwrotnicy dla 5” lub większych głośników

szerokopasmowych, jeśli system nie zawiera głośnika

basowego.

Ustawienie zwrotnicy dla głośników szerokopas-

mowych, jeśli system zawiera głośnik basowy.

Ustawienie zwrotnicy dla głośników basowych.

Ustawienia dolnej częstotliwości granicznej dla

osobnych głośników środkowoprzepustowych

dokonywane są przy pomocy kanałów z Regulacją

filtru poddźwiękowego.

Pamiętaj: Dopuszczalny zakres częstotliwości jest

zaznaczony szarym kolorem.

Śruba fabryczna Złączka

pierścieniowa Przewód

uziemiający

Pamiętaj: Usuń farbę

poniżej złączki

pierścieniowej.

Uszczelka

gwiazdowa

0 1 2

9-1/4"

234mm

2-1/2"

62mm

E F

6 7 8 9 A B34

HG I J K

C D

15-15/16"

404mm

A B C D

A B C D E F

1x – 3mm

1x – 2mm 1x

This product is designed for mobile applications and is not

intended for connection to the mains.

A valid serial number is required for warranty coverage.

Features, specifications and appearance are subject to change

without notice.

CA470

ENGLISH

POLSKI

Produkt ten jest przeznaczony do użytku przenośnego i nie

należy podłączać go do sieci. Do obsługi gwarancyjnej

wymagany jest ważny numer seryjny. Zastrzega się zmiany

funkcji, specyfikacji i wyglądu produktu.

Deklaracja zgodności

My, Harman Consumer Group, Inc.

2, route de Tours

72500 Chateau du Loir

Francja

deklarujemy na własną odpowiedzialność, że pro-

dukt opisany w niniejszej instrukcji obsługi jest

zgodny ze standardami technicznymi:

EN 55013:2001+A1:2003

EN 55020:2002+A1:2003

Klaus Lebherz

Harman Consumer Group, Inc.

Château du Loir, France 10/07

Harman Consumer Group, Inc.

250 Crossways park Drive, Woodbury, NY 11797

www.jbl.com

JBL to znak towarowy należący do Harman International Industries, Incorporated, zarejestrowany w Stanach Zjednoc-

zonych i/lub innych krajach.

Art. nr

CA470OM 9/07

Warnungen und Hinweise zum Einbau:

• Entfernen Sie das Massekabel von der Fahrzeugbatterie

(Minuspol).

• Überprüfen Sie bitte, ob in der Nähe der Einbaustelle Ben-

zin-, Brems- oder Unterdruckleitungen bzw. elektrische

Kabel verlaufen – fertigen Sie ggf. eine ent sprechende

Skizze an. Gehen Sie beim Schneid en und Bohren in

diesem Bereich besonders vorsichtig vor.

• Suchen Sie sich eine sichere, trockene Einbaustelle aus.

• Sorgen Sie bitte für ausreichende Luftzirkulation – die

End stufe verwendet Frischluft zur Kühlung der Ausgangs -

stufen.

• Befestigen Sie die Endstufe mithilfe des mitgelieferten

Materials.

Technische Daten

• 4 x 85 Watt RMS an 4 Ohm, Klirrfaktor: 1% THD + N*≤

• 4 x 135 Watt RMS an 2 Ohm, Klirrfaktor: 1% THD + N*≤

• Klirrfaktor (THD + N): 0,05% (bei Nennleistung an 4 Ohm)

• Rauschabstand: 85 dB (Referenz: 1 Watt an 4 Ohm)*

• Rauschabstand: 104 dB (Referenz: Nennleistung an

4 Ohm)

• Frequenzbereich: 10 Hz - 100 kHz (-3 dB)

* CEA-2006A-konform

0Lautsprecherausgänge

• Verbinden Sie die Lautsprecher mit diesen Ausgängen

– achten Sie dabei auf korrekte Polarität.

• Vier-Kanal-Betrieb: Schließen Sie den linken Front -

lautsprecher an die Terminals Front L+ und L- an.

Verbinden Sie den rechten Frontlaut sprecher mit

den Klemmen Front R+ und R-. Verbinden Sie die

rückwärtigen Lautsprecher mit den Ausgängen

Rear R+ / R- und Rear L+ / L-.

• Drei-Kanal-Betrieb: Verbinden Sie die beiden Front -

lautsprecher wie im vorherigen Abschnitt beschrie -

ben. Verbinden Sie den ein zelnen rückwärtigen

Lautsprecher mit den Ausgängen Rear R+ und

Rear L- Rear R+ und Rear L- (die rückwärtigen End -

stufenkanäle werden gebrückt).

• Zwei-Kanal-Betrieb (gebrückt): Verbinden Sie einen

Lautsprecher mit den Klemmen Front L+ und

Front R-. Verbinden Sie den anderen Laut sprecher

mit den Klemmen Rear L+ und Rear R-.

• Die Mindestimpedanz für den Stereobetrieb beträgt

2 Ohm. Die Mindestimpedanz für den gebrückten

Betrieb beträgt 4 Ohm.

1Sicherungen

• Verwenden Sie nur Sicherungen vom gleichen Typ

und der gleichen Stärke.

2Stromversorgung

• +12 V: Verbinden Sie diese Buchse mit dem Pluspol

der Autobatterie. Verwenden Sie hierzu ein Kabel mit

mindestens

2,6 mm

Durchmesser. Installieren Sie

einen passenden Sicherungs halter samt 60-A-Sic her -

ung – der Abstand zur Batterie sollte nicht mehr als 50

cm betragen. Stellen Sie bitte sicher, dass das Kabel

und die Isolation während der Installati on nicht

beschädigt werden. Verwenden Sie Gummi tüllen,

wenn Sie Kabel durch die feuerfeste Trennwand zwis-

chen Motor- und Fahrgas t raum oder eine andere

Metall fläche führen.

• GND (Masse): Befestigen Sie dieses Kabel am Fahr -

zeug chassis (siehe Abbildung).

• REM: Verbinden Sie diesen Eingang mit dem „Remote

Out“-Ausgang Ihrer Steuereinheit oder mit einer ge -

schalteten Spannungsquelle mit +12 V Gleich strom.

3Schutzschaltung (LED)

• Diese LED leuchtet, wenn eine der folgenden

Si tu ati onen eintritt: Batteriespannung zu niedrig/zu

hoch, Kurzschluss bei den Lautsprecherkabeln,

Endstufe zu heiß, Fehler bei den Endstufen-Aus -

gangsstufen (am Endstufen-Ausgang liegt Gleich -

spannung an).

4Betriebsanzeige (LED)

• Diese LED leuchtet wenn die Endstufe in Betrieb ist.

5Geregelter Infraschallfilter

• Hochpassfilter mit 12 dB/Oktave Flankensteilheit.

Die Grenzfrequenz lässt sich im Bereich 10 bis 80

Hz stufenlos einstellen. Besonders nützlich wenn

Sie die Kanäle 3 und 4 zum Antreiben eines

Subwoofers oder zweier separater Bass-/

Mittelton-Chassis verwenden wollen. Details zur

Konfiguration für den Einsatz mit Bass-Mittelton-

Chassis finden Sie im Abschnitt „Frequenzweiche

einstellen“.

• Verwenden Sie Subwoofer mit Bassreflex-Gehäuse,

stellen Sie bitte diesen Regler 10 Hz niedriger als

die Resonanzfrequenz.

6Übergabefrequenz-Regler für die rückwärtigen Kanäle

• 12 dB/Oktave-Frequenzweiche, stufenlos einstellbar

zwischen 32 und 320 Hz.

• Hinweise zur korrekten Einstellung finden Sie unter

7Filter-Wahlschalter für die rückwärtigen Kanäle

• LP: Wählen Sie diese Schalterstellung zur

Ansteuerung von Subwoofer-Systemen oder wenn

Sie für den Betrieb mit Bass-Mittelton-Chassis

einen Tiefpassfilter benötigen. Der Infraschallfilter

ist außerdem mit einem Hochpassfilter gekoppelt,

der zu hohe Frequenzen von Ihren Bass-Mittelton-

Chassis fernhält.

• Flat: Wählen Sie diese Schalterstellung, wenn Sie

Voll be reichs-Lautsprecher und keinen

Subwoofer verwenden.

• HP: Wählen Sie diese Schalterstellung, wenn Sie Sa-

telliten mit eingeschränktem Frequenzbereich oder

Vollbereichs-Lautsprecher zusammen mit einem oder

mehreren Subwoofer-Systemen verwenden.

8Regler für die Eingangsempfindlichkeit der rück -

wärtigen Kanäle

• Mit diesem Regler passen Sie die Empfindlichkeit des

Rear-Eingangs an den Pegel des entsprechenden

Ausgangs der Steuereinheit an.

• Hinweise zur Pegelanpassung finden Sie unter

9Signalführung für die rückwärtigen Kanäle

• Mit diesem Schalter legen Sie fest welche

Eingangssignale an welche Ausgänge weitergeleitet

werden:

• LEFT: Bei dieser Schalterstellung werden die

Signale am linken Eingang an beide rückwärtigen

Ausgangsstufen weitergeleitet. Für den Einsatz

im gebrückten Betrieb an nur zwei

Lautsprechern.

• STEREO: Hier werden die Signale vom linken und

rechten Eingang an jeweils die linke und rechte

rückwärtige Ausgangsstufe gesendet (dürfte für

die meisten Installationen die richtige Einstellung

sein).

• RIGHT: Bei dieser Schalterstellung werden die

Signale am rechten Eingang an beide

rückwärtige Ausgangsstufen weitergeleitet.

Für den Einsatz im gebrückten Betrieb an nur

zwei Lautsprechern.

ASignalführung (IMS)

• FRT: Leitet das IMS- oder Cinch-Eingangssignal

(Stereo) von der Gerätevorderseite an die

Endstufeneingänge weiter.

• REAR: Leitet das IMS- oder Cinch-Eingangssignal

(Stereo) von der Geräterückseite an die

Endstufeneingänge weiter.

• SUB: Leitet das IMS-Eingangssignal (Mono) an die

Endstufeneingänge weiter.

BInput Management System

(IMS)-Eingang (RJ45 – Ethernet-Kabel)

• Verwenden Sie IMS, bietet dieser Anschluss die

nötigen Verbindungen für die Frontkanäle, die

rückwärtigen Lautsprecher, den Subwoofer und die

Ferneinschaltung über nur ein Kabel.

CEingang für die vorderen Lautsprecher (Cinch)

• Verbinden Sie die Ausgänge Ihres Steuergerätes

(Cinch) für die Frontlautsprecher mit diesen Eingän-

gen.

DEingang für die rückwärtigen Lautsprecher (Cinch)

• Verbinden Sie die Ausgänge Ihres Steuergerätes

(Cinch) für die rückwärtigen Lautsprecher mit diesen

Eingängen.

EAUX-Ausgang (Cinch)

• Hier liegt des gemischte, nicht gefilterte Eingangs -

signal an. Das vordere und rückwärtige Signal des

rechten Kanals werden gemischt und zum rechten

AUX-Ausgang gesendet. Das vordere und rückwärtige

Signal des linken Kanals werden gemischt und zum

linken AUX-Ausgang gesendet. Hier können Sie den

Eingang einer zusätzlichen Subwoofer-Endstufe an-

schließen.

FÜbergabefrequenz-Regler für die Frontkanäle

• 12 dB/Oktave-Frequenzweiche, stufenlos einstellbar

zwischen 32 und 320 Hz.

• Hinweise zur korrekten Einstellung finden Sie unter

GFrequenzweichen-Schalter für die Frontkanäle

• LP – Beim Einsatz von Subwoofern verwenden.

• Flat – Wählen Sie diese Schalterstellung, wenn Sie

Vollbereichs-Lautsprecher und keinen Subwoofer

verwenden.

• HP – Wählen Sie diese Schalterstellung, wenn Sie

Satelliten mit eingeschränktem Frequenzbereich oder

Vollbereichs-Lautsprecher zusammen mit einem oder

mehreren Subwoofer-Systemen verwenden.

HEingangs-Pegelregler für die Frontkanäle

• Mit diesem Regler passen Sie die Empfindlichkeit

des Endstufeneingangs an den Ausgangspegel

der Steuereinheit an. Hinweise zur korrekten

Einstellung finden Sie unter L.

ISignalführung für die vorderen Kanäle

• Mit diesem Schalter legen Sie fest welche Eingangs -

signale an welche Ausgänge weitergeleitet werden:

• LEFT: Bei dieser Schalterstellung werden die

Signale am linken Eingang an beide vordere

Ausgangsstufen weitergeleitet. Für den Einsatz im

gebrückten Betrieb an nur zwei Lautsprechern.

• STEREO: Hier werden die Signale vom linken und

rechten Eingang an jeweils die linke und rechte

vordere Ausgangsstufe gesendet (dürfte für die

meisten Installationen die richtige Einstellung sein).

• RIGHT: Bei dieser Schalterstellung werden die

Signale am rechten Eingang an beide vordere

Ausgangsstufen weitergeleitet. Für den Einsatz im

gebrückten Betrieb an nur zwei Lautsprechern.

JSignalführung (IMS)

• FRT: Leitet das IMS- oder Cinch-Eingangssignal

(Stereo) von der Gerätevorderseite an die

Endstufeneingänge weiter.

• REAR: Leitet das IMS- oder Cinch-Eingangssignal

(Stereo) von der Geräterückseite an die

Endstufeneingänge weiter.

• SUB: Leitet das IMS-Eingangssignal (Mono) an die

Endstufeneingänge weiter.

KInput Management System

(IMS)-Ausgang (RJ45 – Ethernet-Kabel)

• Verwenden Sie diese Endstufe mit einem

IMS-System (siehe weiter oben), wird das

ankommende IMS-Signal durchgeschleift und liegt

an diesem Ausgang an. Auf diese Weise können Sie

weitere Endstufen mit integrierter IMS-Schaltung in

Serie schalten.

LEingangspegel einstellen

ADrehen Sie alle Eingangspegel-Regler gegen den

Uhrzeigersinn auf Minimum (MIN).

BLegen Sie einen Musiktitel mit dynamischen Pas-

sagen ein und drehen Sie die Lautstärke am

Steuergerät auf 3/4 Maximallautstärke.

CDrehen Sie den Regler für die Eingangs emp findlich -

keit der Frontkanäle im Uhrzeiger sinn so weit, bis die

Musik verzerrt klingt.

DDrehen Sie nun den Regler für die Eingangs empfind -

lichkeit der Frontkanäle langsam wieder zurück

(gegen den Uhrzeigersinn), bis die Musik wieder

verzerrungsfrei klingt.

EDamit ist der Pegel für die Frontkanäle korrekt

eingestellt.

FStellen Sie die Eingangsempfindlichkeit der rück-

wärtigen Kanäle passend zu der der Frontkanäle ein

– Ihr Geschmack entscheidet.

MFrequenzweiche einstellen

AFrequenzweicheneinstellung für Vollbereichslaut -

sprecher mit 130-mm-Chassis oder größer, wenn

kein Subwoofer verwendet wird.

BFrequenzweicheneinstellung für Vollbereichslaut -

spre cher, wenn das System zusätzlich einen

Subwoofer hat.

CFrequenzweicheneinstellung für Subwoofer.

DFrequenzweicheneinstellung für den Betrieb mit

separaten Bass-Mittelton-Chassis – die

Signalkanäle müssen mit einem Infraschallfilter

versehen sein.

Hinweis: Der zulässige Frequenzbereich wird mit einem

grauen Balken angezeigt.

Blechschraube Anschlussöse

Masseleitung

Hinweis: Kratzen Sie

den Lack unter der Öse ab,

um einen direkten Kontakt

zum Karosseriemetall herzustellen.

Fächerscheibe

Harman Deutschland GmbH

Hünderstraße 1 • 74080 Heilbronn • Telefon: 07131 / 480 0

www.jbl-audio.de

JBL ist eine Marke von Harman International Industries, Incorporated,

eingetragen in den Vereinigten Staaten und/oder anderen Ländern.

Teile-Nr.: CA470OM 9/07

Konformitätserklärung

Wir, Harman Consumer Group, Inc.

2, route de Tours

72500 Château du Loir – Frankreich

erklären in eigener Verantwortung, dass das

hier beschriebene

Produkt folgenden Standards entspricht:

EN 55013:2001+A1:2003

EN 55020:2002+A1:2003

Dieses Gerät wurde ausschließlich für den mobilen Einsatz konstru iert und

nicht in einer stationären, konventionellen HiFi-Anlage.

Im Garantiefall benötigen Sie eine gültige Seriennummer.

Alle Leistungsmerkmale und Spezifikationen sowie das mechanische Design

können sich ohne vorherige Ankündigung ändern.

DEUTSCH

Klaus Lebherz

Harman Consumer Group, Inc.

Château du Loir, Frankreich 10/07

Product specificaties

Merk:	Harman Kardon
Categorie:	Receiver
Model:	CA470

Heb je hulp nodig?

Als je hulp nodig hebt met Harman Kardon CA470 stel dan hieronder een vraag en andere gebruikers zullen je antwoorden

Uw naam*

Jouw email*

Schrijf hier uw vraag

Handleiding Receiver Harman Kardon

Harman Kardon CA470 Handleiding

20 November 2024

Harman Kardon CA260 Handleiding

19 November 2024

Harman Kardon CA280 Handleiding

19 November 2024

Harman Kardon CA5250 Handleiding

19 November 2024

Harman Kardon CA1500M Handleiding

19 November 2024

Harman Kardon HK 3390 Handleiding

10 Juni 2023

Harman Kardon AVR 3650 Handleiding

8 Juni 2023

Harman Kardon PA5800 Handleiding

19 Mei 2023

Harman Kardon AVR 230C Handleiding

18 Mei 2023

Harman Kardon AVR 254 Handleiding

18 Mei 2023

Handleiding Receiver

Nieuwste handleidingen voor Receiver

DAP Audio TA-4.3400 Handleiding

21 December 2024

Devialet Astra Dual Handleiding

19 December 2024

Devialet Astra Handleiding

19 December 2024

Atlas Sound T112 Handleiding

18 December 2024

Atlas Sound AL2430 Handleiding

18 December 2024

Atlas Sound AP-S15 Handleiding

18 December 2024

Atlas Sound AP-S15L Handleiding

18 December 2024

Atlas Sound AA-GPN1200 Handleiding

18 December 2024

Atlas Sound AA35 Handleiding

18 December 2024

Atlas Sound PA702 Handleiding

18 December 2024
