Pagina 1/12

Manuale per il collegamento e l’uso

Connection and operating manual

Manuel de raccordement et d’utilisation

Manual de instrucciones para la conexión y el uso

Anschluss- und Bedienungsanleitung

Εγχειρίδιο σύνδεσης και χρήσης

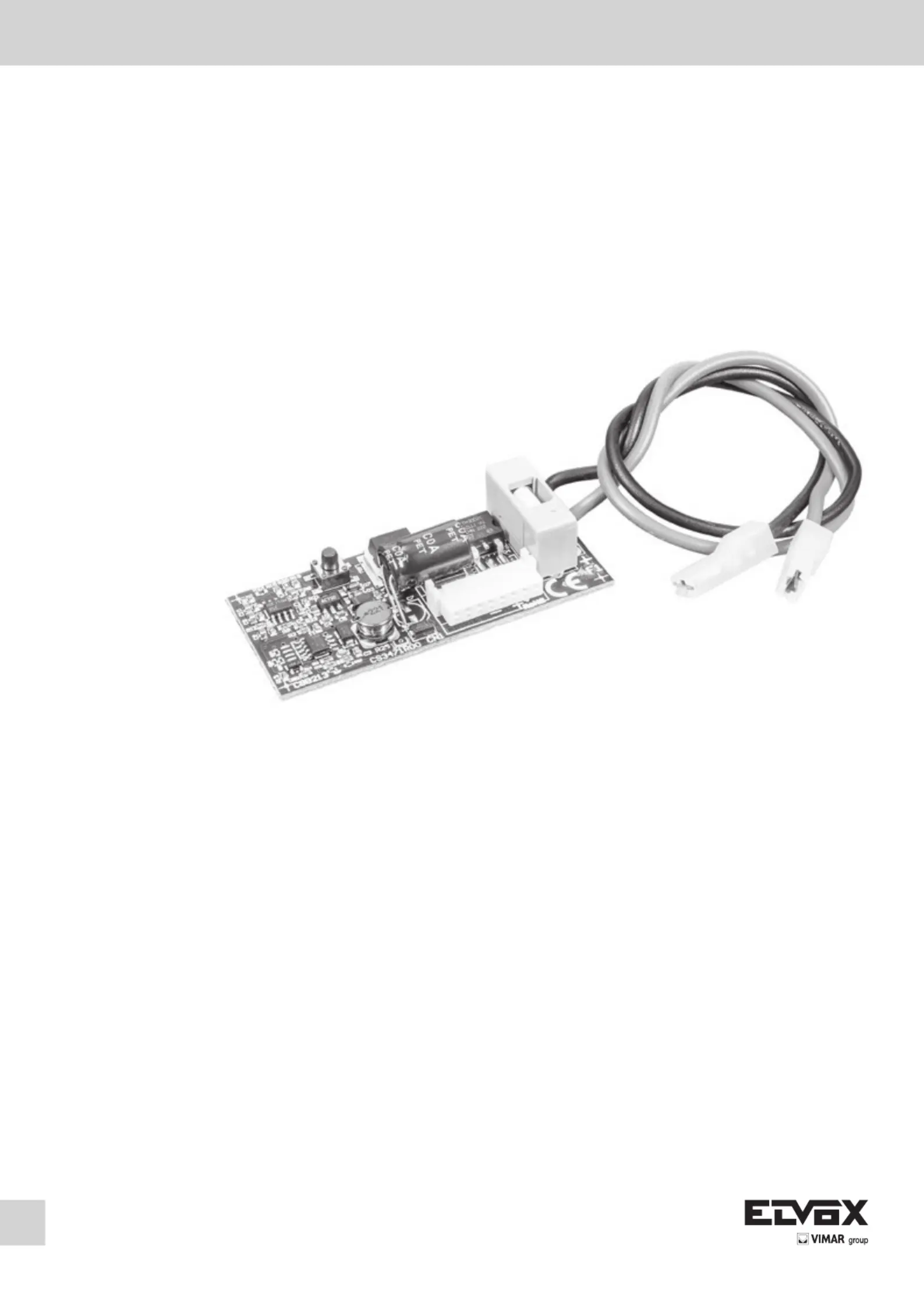

ECB5

Carica batterie 12V ACTO/EKKO

ACTO/EKKO 12V battery charger

Chargeur de batterie 12 V ACTO/EKKO

Cargador de baterías 12 V ACTO/EKKO

Akku-Ladegerät 12V ACTO/EKKO

Φορτιστής μπαταρίας 12V ACTO/EKKO

ACTO/EKKO

ECB5 è un carica batterie capace di gestire la carica di batterie al piombo a 12 Vdc con massima capacità 7 Ah.

Può essere installato sulle seguenti apparecchiature: RS01-RS02-RS03-RS04

Descrizione installazione:

Togliere l’alimentazione alla centrale, inserire la scheda nel connettore CN8, collegare il filo rosso al positivo della batteria e il filo nero al negativo della bat-

teria, ripristinare l’alimentazione alla centrale.

Collaudo:

Per controllare il funzionamento con batterie togliere l’alimentazione di rete (la commutazione funzionamento da rete a batteria è automatica), il LED AC si

spegne, dare un comando di apertura e controllare il buon funzionamento dell’automazione. Nel caso si desideri eseguire il collaudo del sistema alimentato

a batteria, senza prima avere dato alimentazione di rete, è necessario premere il tasto P1 presente nel circuito ECB5.

Descrizione circuito:

Nel circuito è presente un fusibile di protezione da 15 A di protezione nel caso di errato cablaggio della batteria. Il tasto P1 viene utilizzato come ripristino

dopo il collegamento della batteria in assenza di tensione di rete.

Caratteristiche tecniche:

tensione di carica: 13,8 Vdc

corrente massima di carica: 600 mA

tempo di ricarica: 16 ore per la batteria 12 V 7 Ah, 8 ore per batteria 12 V 1,3 Ah

ACTO/EKKO

CBB213

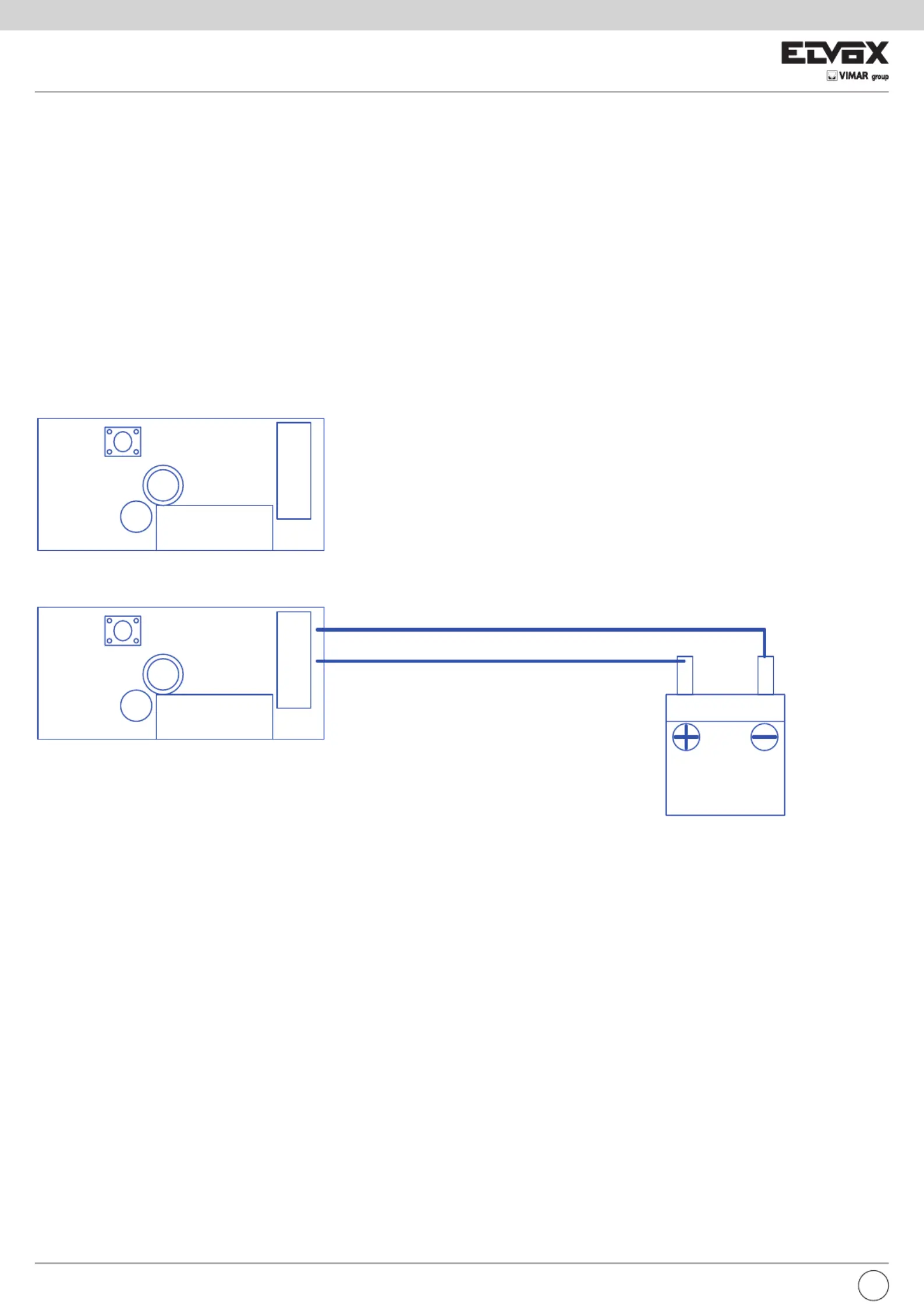

Schema collegamento scheda caricabatterie con cablaggio.

Nero

Rosso

30 cm filo nero 1,5 mm

30 cm filo rosso 1,5 mm2

Batteria al piombo 12 V (1,2 - 7 Ah)

CN3

F1=T15A

CBB213

CN1

F1=T15A

CBB213

ECB5 is a battery charger capable of charging 12 Vdc lead-acid batteries with a maximum capacity of 7 Ah.

It can be installed on the following appliances: RS01-RS02-RS03-RS04

Description of Installation:

Cut off power to the control panel, insert the card into the connector CN8, connect the red wire to the positive battery terminal and the black wire to the nega-

tive terminal of the battery, then restore power to the control panel.

Testing:

To check operation with batteries, cut off the power supply (switching from mains to battery operation is automatic), the AC LED will switch off, give an open-

ing command and check the automation works properly. If you want to test the battery powered system, without rst having supplied mains power, you need

to press the button P1 in the circuit ECB5.

Circuit description:

The circuit has a 15 A fuse for protecting against incorrect battery wiring. The button P1 is used as a reset button after connecting the battery without any

mains voltage.

Technical characteristics:

charging voltage: 13.8 Vdc

maximum charging current: 600 mA

charging time: 16 hours for the 12 V 7 Ah battery, 8 hours for the 12 V 1.3 Ah battery

ACTO/EKKO

CBB213

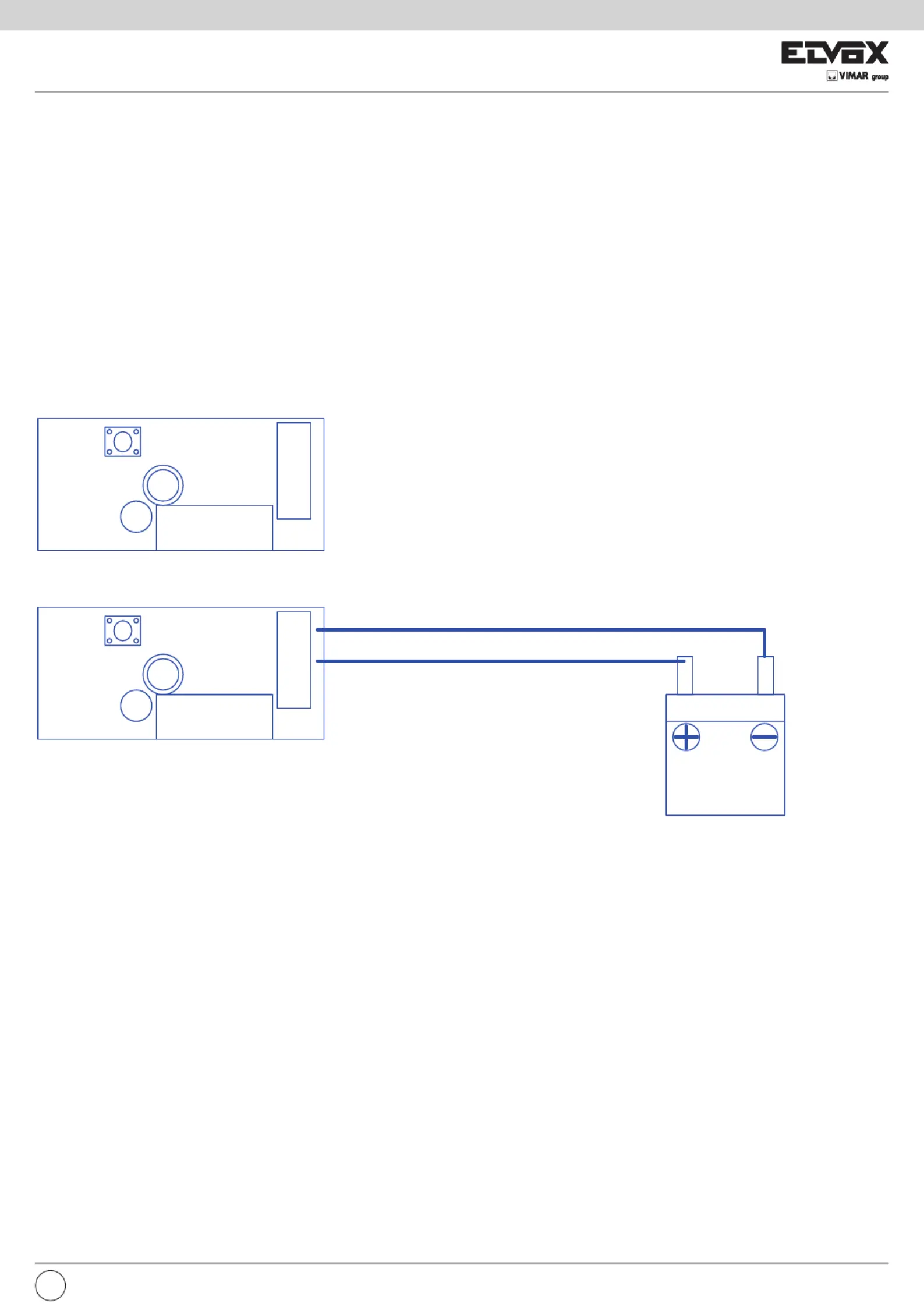

Wiring diagram for battery charger board with wiring.

Black

Red

30 cm black wire 1.5 mm2

30 cm red wire 1.5 mm2
