USER AND SAFETY GUIDE

4 CIRCUIT WI-FI RELAY SWITCH

SHELLY PRO 4PM

Read before use

This document contains important technical and safety

information about the device, its safety use and instal-

lation.

⚠CAUTION! Before beginning the installation, please

read this guide and any other documents accompanying

the device carefully and completely. Failure to follow the

installation procedures could lead to malfunction, danger

to your health and life, violation of the law or refusal of

legal and/or commercial guarantee (if any). Allterco Robot-

ics is not responsible for any loss or damage in case of

incorrect installation or improper operation of this device

due to failure of following the user and safety instructions

in this guide.

Product Introduction

Shelly® is a line of innovative Devices, which allow re-

mote control of electric appliances through a mobile

phone, tablet, PC, or home automation system. Shelly®

may work standalone on the local Wi-Fi network, without

being managed by a home automation controller, or it

can also work through cloud home automation services.

Shelly® devices can be accessed, controlled, and moni-

tored remotely from any place the User has Internet con-

nectivity, as long as the devices are connected to a Wi-Fi

router and the Internet.

Shelly® has an integrated web server, through which the

User may adjust, control and monitor the Device. Shelly®

has two Wi-Fi modes - access Point (AP) and Client mode

(CM). To operate in Client Mode, a Wi-Fi router must be

located within the range of the Device. Shelly® devic-

es can communicate directly with other Wi-Fi devices

through HTTPS protocol. An API can be provided by the

Manufacturer.

Shelly® devices may be available for monitor and control

even if the User is outside the range of the local Wi-Fi

network, as long as the Wi-Fi router is connected to the

Internet. The cloud function could be used, which is acti-

vated through the web server of the Device or through the

settings in the Shelly Cloud mobile application.

The User can register and access Shelly Cloud, using ei-

ther Android or iOS mobile applications, or any internet

browser and the website: https://my.Shelly.cloud/

Control your home with your voice

Shelly® devices are compatible with Amazon Echo and

Google Home supported functionalities. Please see our

step-by-step guide on:

https://shelly.cloud/support/compatibility/

Shelly® Pro Series

Shelly® Pro series is a line of Devices suitable for homes,

oces, retail stores, manufacturing facilities, and other

buildings. Shelly® Pro devices are DIN mountable inside

the breaker box, and highly suitable for new building con-

struction. Connectivity for all Shelly® Pro devices can be

through Wi-Fi or LAN Internet connection, and Bluetooth

can be used for the inclusion process. Shelly® Pro series

offers PM products for real-time precise power measure-

ment.

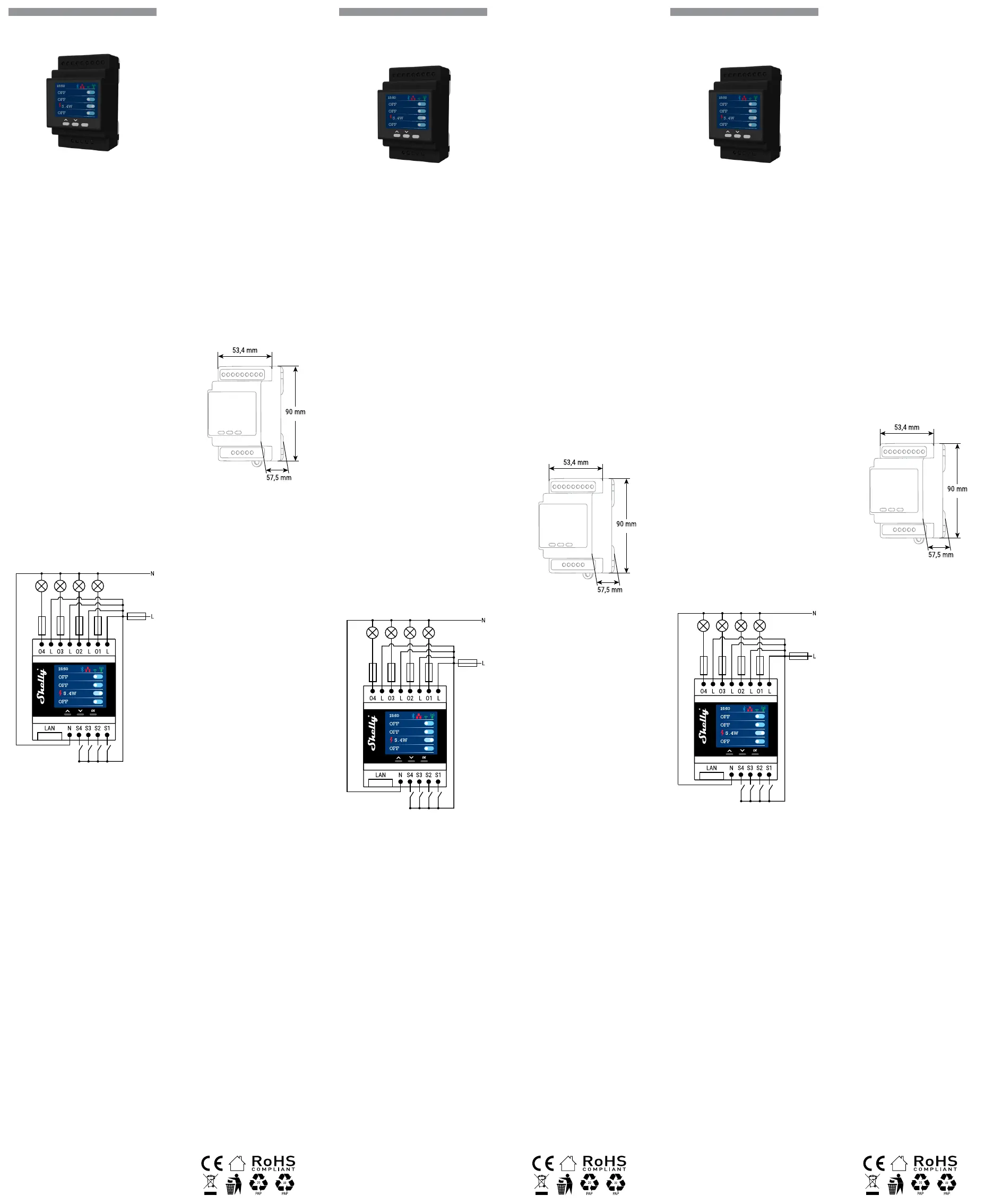

(g.1)

LEGEND:

• N - Neutral input (Zero);

• L - Line input (110-240V);

• L* - Input of O1, O2, O3, O4;

• O1, O2, O3, O4 - Output 1, 2, 3, 4;

• S - Switch (input) for control;

• S1, S2, S3, S4 - Switch (input) controlling O1, O2, O3, O4

• LAN – Local Area Network RJ 45 connector

*The cables connected to L must be with the same lenght!

Installation Instructions

Connect the relay to the power grid and install it in the

switchboard as shown in the scheme ( ) and follow-g. 1

ing the Safety Instructions. Before installing/mounting

the device, ensure that the grid is powered off (turned

down breakers) and in compliance with the Safety Norms.

The Shelly Pro 4PM smart relay by Allterco Robotics is

intended to be mounted into a standard switchboard on

DIN rail, next to the circuit breakers in order to control and

monitor the electric power through it. Shelly can work as

a standalone device or as an accessory to a home auto-

mation controller.

Before starting, wire check that the breakers are turned

off and there is no voltage on their terminals. This can

be done with a phase meter or multimeter. When you are

sure that there is no voltage, you can start wiring the ca-

bles according to g.1. Install a wire from O1, O2, O3, O4

- to the load and from the load to the Neutral. Install also

a wire from the Fuse to L.

Connect the Neutral to the device. The last step is to in-

stall cables from the switches to the terminals S1, S2, S3

and S4.

For inductive appliances, those that cause voltage spikes

during switching on: electrical motors, as fans, vacuum

cleaners and similar ones, RC snubber (0.1µF / 100Ω /

1/2W / 600V AC) should be wired between Output and

Neutral of the circuit.

⚠CAUTION! Do not install the device at a place that is

possible to get wet.

⚠CAUTION! Danger of electrocution. Mounting/ Installa-

tion of the Device to the power grid has to be performed

with caution, by a qualied person (electrician).

⚠CAUTION! Danger of electrocution. Mounting the De-

vice to the power grid has to be performed with caution.

⚠CAUTION! Do not allow children to play with the button/

switch connected to the Device. Keep the Devices for re-

mote control of Shelly (mobile phones, tablets, PCs) away

from children.

⚠CAUTION! Danger of electrocution. Even when the De-

vice is turned off, it is possible to have voltage across its

terminals. Every change in the connection of the terminals

has to be done after ensuring all local power is powered

off/disconnected.

⚠CAUTION! Do not connect the Device to appliances ex-

ceeding the given max load!

⚠CAUTION! Use the Device only with a power grid and

appliances which comply with all applicable regulations. A

short circuit in the power grid or any appliance connected

to the Device may damage the Device.

⚠CAUTION! Connect the Device only in the way shown in

BENUTZER- UND

SICHERHEITSLEITFADEN

4-KREIS-WLAN-RELAISSCHALTER

SHELLY PRO 4PM

Vor Benutzung lesen

Dieses Dokument enthält wichtige technische und si-

cherheitsrelevante Informationen über das Gerät, seine

sichere Verwendung und Installation.

⚠ACHTUNG! Bevor Sie mit der Installation beginnen, le-

sen Sie bitte diese Anleitung und alle weiteren dem Gerät

beiliegenden Unterlagen sorgfältig und vollständig durch.

Die Nichtbeachtung der Installationsanweisungen kann

zu Fehlfunktionen, Gefahren für Gesundheit und Leben,

Gesetzesverstößen oder Verweigerung der gesetzlichen

und/oder kommerziellen Garantie (falls vorhanden) führen.

Allterco Robotics haftet nicht für Verluste oder Schäden im

Falle einer falschen Installation oder eines unsachgemä-

ßen Betriebs dieses Geräts aufgrund der Nichtbeachtung

der Benutzer- und Sicherheitshinweise in dieser Anleitung.“

Produkteinführung

Shelly® ist eine Reihe innovativer Geräte, die die Fern-

steuerung von Elektrogeräten über ein Mobiltelefon,

Tablet, PC oder Hausautomationssystem ermöglichen.

Shelly® kann eigenständig im lokalen Wi-Fi-Netzwerk ar-

beiten, ohne von einem Heimautomatisierungscontroller

verwaltet zu werden, oder es kann auch über Cloud-Heim-

automatisierungsdienste funktionieren. Auf Shelly®-Ge-

räte kann von jedem Ort, an dem der Benutzer über eine

Internetverbindung verfügt, aus der Ferne zugegriffen, sie

gesteuert und überwacht werden, solange die Geräte mit

einem Wi-Fi-Router und dem Internet verbunden sind.

Shelly® verfügt über einen integrierten Webserver, über

den der Benutzer das Gerät einstellen, steuern und über-

wachen kann. Shelly® hat zwei Wi-Fi-Modi - Access Point

(AP) und Client-Modus (CM). Für den Betrieb im Client-

Modus muss sich ein WLAN-Router in Reichweite des

Geräts benden. Shelly®-Geräte können über das HTTPS-

Protokoll direkt mit anderen Wi-Fi-Geräten kommunizie-

ren. Eine API kann vom Hersteller bereitgestellt werden.

Shelly®-Geräte können auch dann zur Überwachung und

Steuerung verfügbar sein, wenn sich der Benutzer außer-

halb der Reichweite des lokalen Wi-Fi-Netzwerks bendet,

solange der Wi-Fi-Router mit dem Internet verbunden ist.

Die Cloud-Funktion könnte verwendet werden, die über

den Webserver des Geräts oder über die Einstellungen in

der Shelly Cloud-Mobilanwendung aktiviert wird.

Der Benutzer kann sich registrieren und auf Shelly Cloud

zugreifen, entweder über mobile Android- oder iOS-An-

wendungen oder einen beliebigen Internetbrowser und

die Website: https://my.Shelly.cloud/

Steuern Sie Ihr Zuhause mit Ihrer Stimme

Shelly®-Geräte sind mit den von Amazon Echo und Goo-

gle Home unterstützten Funktionen kompatibel. Bitte le-

sen Sie unsere Schritt-für-Schritt-Anleitung auf:

https://shelly.cloud/support/compatibility/

Shelly® Pro-Serie

Die Shelly® Pro-Serie ist eine Reihe von Geräten, die für

Wohnungen, Büros, Einzelhandelsgeschäfte, Produktions-

stätten und andere Gebäude geeignet sind. Shelly® Pro-

Geräte sind DIN-montierbar im Unterbrecherkasten und

sehr gut geeignet für den Neubau. Die Konnektivität für

alle Shelly® Pro-Geräte kann über eine Wi-Fi- oder LAN-

Internetverbindung erfolgen, und Bluetooth kann für den

Aufnahmeprozess verwendet werden. Die Shelly® Pro-

Serie bietet PM-Produkte für die präzise Leistungsmes-

sung in Echtzeit.

(Abb.1)

LEGENDE:

• N - Neutraleingang (Null);

• L - Line-Eingang (110-240V);

• L* - Eingabe von O1, O2, O3, O4;

• O1, O2, O3, O4 - Ausgang 1, 2, 3, 4;

• S - Schalter (Eingang) zur Steuerung;

• S1, S2, S3, S4 - Schalter (Eingang) zur Steuerung von

O1, O2, O3, O4

• LAN – Local Area Network RJ 45-Anschluss

*Die an L angeschlossenen Kabel müssen die gleiche Län-

ge haben!

Installationsanleitung

Schließen Sie das Relais an das Stromnetz an und ins-

tallieren Sie es in der Schalttafel wie im Schema (Abb. 1)

gezeigt und befolgen Sie die Sicherheitshinweise. Stellen

Sie vor der Installation/Montage des Geräts sicher, dass

das Netz ausgeschaltet ist (ausgeschaltete Leistungs-

schalter) und den Sicherheitsnormen entspricht.

Das Shelly Pro 4PM Smart Relay von Allterco Robotics

soll in eine Standard-Schalttafel auf einer DIN-Schiene

neben den Leistungsschaltern montiert werden, um die

elektrische Leistung zu steuern und zu überwachen. Shel-

ly kann als eigenständiges Gerät oder als Zubehör für eine

Heimautomatisierungssteuerung verwendet werden.

Überprüfen Sie vor dem Start, ob die Leistungsschalter

ausgeschaltet sind und an ihren Klemmen keine Span-

nung anliegt. Dies kann mit einem Phasenmesser oder

Multimeter erfolgen. Wenn Sie sicher sind, dass keine

Spannung anliegt, können Sie mit der Verdrahtung der Ka-

bel gemäß Abb. 1 beginnen. Installieren Sie einen Draht

von O1, O2, O3, O4 - zur Last und von der Last zum Neut-

ralleiter. Installieren Sie auch ein Kabel von der Sicherung

zu L.

Verbinden Sie den Neutralleiter mit dem Gerät. Der letz-

te Schritt besteht darin, Kabel von den Schaltern zu den

Klemmen S1, S2, S3 und S4 zu installieren.

Bei induktiven Geräten, die beim Einschalten Spannungs-

spitzen verursachen: Elektromotoren, wie Lüfter, Staub-

sauger und ähnliches, RC-Snubber (0,1µF / 100Ω / 1/2W /

600V AC) zwischen Ausgang und Neutralleiter des Strom-

kreises verdrahten .

⚠ACHTUNG! Installieren Sie das Gerät nicht an einem

Ort, der nass werden kann.

⚠ACHTUNG! Stromschlaggefahr. Die Montage/Installa-

tion des Geräts an das Stromnetz muss mit Vorsicht von ei-

ner qualizierten Person (Elektriker) durchgeführt werden.

⚠ACHTUNG! Gefahr eines Stromschlags. Die Montage

des Geräts an das Stromnetz muss mit Vorsicht erfolgen.

⚠ACHTUNG! Erlauben Sie Kindern nicht, mit dem an das

Gerät angeschlossenen Knopf/Schalter zu spielen. Halten

Sie die Geräte zur Fernsteuerung von Shelly (Mobiltelefone,

Tablets, PCs) von Kindern fern.

GUIDA PER L’UTENTE E LA SICUREZZA

INTERRUTTORE RELÈ WI-FI A

4 CIRCUITI

SHELLY PRO 4PM

Leggere prima dell’uso

Questo documento contiene importanti informazioni

tecniche e di sicurezza sul dispositivo, il suo uso sicuro

e l’installazione.

⚠ATTENZIONE! Prima di iniziare l’installazione, leggere

attentamente e completamente questa guida e qualsiasi

altro documento che accompagna il dispositivo. Il man-

cato rispetto delle procedure di installazione potrebbe

comportare malfunzionamenti, pericolo per la salute e la

vita, violazione della legge o riuto della garanzia legale

e/o commerciale (se presente). Allterco Robotics non è

responsabile per eventuali perdite o danni in caso di instal-

lazione errata o funzionamento improprio di questo dispo-

sitivo a causa della mancata osservanza delle istruzioni

per l’utente e di sicurezza in questa guida.

Introduzione al prodotto

Shelly® è una linea di Dispositivi innovativi, che consen-

tono il controllo remoto di elettrodomestici tramite tele-

fono cellulare, tablet, PC o sistema domotico. Shelly®

può funzionare autonomamente sulla rete Wi-Fi locale,

senza essere gestito da un controller di automazione

domestica, oppure può funzionare anche tramite servizi

di automazione domestica cloud. È possibile accedere,

controllare e monitorare i dispositivi Shelly® in remoto

da qualsiasi luogo in cui l’Utente disponga di connettività

Internet, purché i dispositivi siano connessi a un router

Wi-Fi e a Internet.

Shelly® dispone di un server web integrato, attraverso

il quale l’Utente può regolare, controllare e monitorare il

Dispositivo. Shelly® p1-ha due modalità Wi-Fi: Access Point

(AP) e Client mode (CM). Per operare in modalità client,

un router Wi-Fi deve trovarsi all’interno della portata del

dispositivo. I dispositivi Shelly® possono comunicare di-

rettamente con altri dispositivi Wi-Fi tramite il protocollo

HTTPS. Un’API può essere fornita dal produttore.

I dispositivi Shelly® possono essere disponibili per il

monitoraggio e il controllo anche se l’Utente si trova al di

fuori della portata della rete Wi-Fi locale, purché il router

Wi-Fi sia connesso a Internet. Potrebbe essere utilizzata

la funzione cloud, che viene attivata tramite il server web

del Dispositivo o tramite le impostazioni nell’applicazione

mobile Shelly Cloud.

L’Utente può registrarsi e accedere a Shelly Cloud, utiliz-

zando applicazioni mobili Android o iOS, o qualsiasi brow-

ser Internet e il sito Web: https://my.Shelly.cloud/

Controlla la tua casa con la tua voce

I dispositivi Shelly® sono compatibili con le funzionalità

supportate da Amazon Echo e Google Home. Consulta la

nostra guida passo passo su:

https://shelly.cloud/support/compatibility/

Shelly® Pro Series

La serie Shelly® Pro è una linea di dispositivi adatti per

abitazioni, uci, negozi al dettaglio, impianti di produzio-

ne e altri edici. I dispositivi Shelly® Pro sono montabili

DIN all’interno della scatola dell’interruttore e sono parti-

colarmente adatti per la costruzione di nuovi edici. La

connettività per tutti i dispositivi Shelly® Pro può avvenire

tramite connessione Internet Wi-Fi o LAN e il Bluetooth

può essere utilizzato per il processo di inclusione. La se-

rie Shelly Pro offre prodotti PM per misurazioni precise

della potenza in tempo reale.

(Fig. 1)

LEGGENDA:

• N - Ingresso Neutro (Zero);

• L - Ingresso di linea (110-240V);

• L* - Ingresso di O1, O2, O3, O4;

• O1, O2, O3, O4 - Uscita 1, 2, 3, 4;

• S - Interruttore (ingresso) per il controllo;

• S1, S2, S3, S4 - Interruttore (ingresso) che controlla O1,

O2, O3, O4

• LAN - Connettore RJ 45 per rete locale

*I cavi collegati a L devono essere della stessa lunghezza!

Istruzioni per l’installazione

Collegare il relè alla rete elettrica ed installarlo nel quadro

come indicato nello schema ( ) e seguendo le Istru-g. 1

zioni di Sicurezza. Prima di installare/montare il dispositi-

vo assicurarsi che la rete sia spenta (interruttori spenti) e

nel rispetto delle Norme di Sicurezza.

Il relè intelligente Shelly Pro 4PM di Allterco Robotics è

progettato per essere montato in un quadro elettrico stan-

dard su guida DIN, accanto agli interruttori automatici per

controllare e monitorare l’energia elettrica attraverso di

esso. Shelly può funzionare come dispositivo autonomo

o come accessorio per un controller di automazione do-

mestica.

Prima di iniziare, vericare che gli interruttori siano spenti

e che non ci sia tensione sui loro terminali. Questo può

essere fatto con un misuratore di fase o un multimetro.

Quando sei sicuro che non c’è tensione, puoi iniziare a

cablare i cavi secondo la g.1. Installare un lo da O1, O2,

O3, O4 - al carico e dal carico al neutro. Installare anche

un lo dal Fusibile a L.

Collegare il neutro al dispositivo. L’ultimo passaggio con-

siste nell’installare i cavi dagli interruttori ai terminali S1,

S2, S3 e S4.

Per gli apparecchi induttivi, quelli che causano picchi

di tensione durante l’accensione: motori elettrici, come

ventilatori, aspirapolvere e simili, soppressori RC (0.1µF /

100Ω / 1/2W / 600V AC) devono essere cablati tra Uscita

e Neutro del circuito .

⚠ATTENZIONE! Non installare il dispositivo in un luogo

in cui è possibile bagnarsi.

⚠ATTENZIONE! Pericolo di folgorazione. Il montaggio/

installazione del dispositivo alla rete elettrica deve essere

eseguito con cautela, da una persona qualicata (elettri-

cista).

⚠ATTENZIONE! Pericolo di folgorazione. Il montaggio

del dispositivo alla rete elettrica deve essere eseguito con

cautela.

⚠ATTENZIONE! Non consentire ai bambini di giocare

con il pulsante/interruttore collegato al dispositivo. Tene-

re i Dispositivi per il controllo remoto di Shelly (cellulari,

tablet, PC) lontano dalla portata dei bambini.

⚠ATTENZIONE! Pericolo di folgorazione. Anche quando

il dispositivo è spento, è possibile che sia presente tensio-

these instructions. Any other method could cause damage

and/or injury.

⚠RECOMMENDATION! Тhe Device may be connected to

and may control electric circuits and appliances only if they

comply with the respective standards and safety norms.

⚠RECOMMENDATION! The Device may be connected

with solid single-core cables with increased heat resis-

tance to insulation not less than PVC T105°C.

Initial Inclusion

You may choose if you want to use Shelly Pro 4PM with

the Shelly Cloud mobile application and Shelly Cloud ser-

vice. Instructions on how to connect your device to the

Cloud and control it through the Shelly App can be found

in the “App guide”. You can also familiarize yourself with

the instructions for Management and Control through the

embedded Web interface.

Specication

• Power supply: 110-240V; 50/60Hz AC

• Max current per channel: 16A

• Total max. current of all outputs: 40 A

• RF output power (WiFi) 13.83 dBm

• RF output power (Bluetooth) 4.97 dBm

• Ambient temperature: 0°C - 40°C

• Radio signal power: 1mW

• Radio protocol: Wi-Fi 802.11 b/g/n

• Frequency: 2412-2472 МHz; (Max. 2483 MHz)

• Operational range (depending on local construction):

- up to 50 m outdoors,

- up to 30 m indoors

• Dimensions (HxWxL): 57,5x53,4x90 mm

• Electrical consumption: < 4 W

• Mounting - DIN rail

• Wi-Fi - YES

• Bluetooth: v.4.2

• Basic/EDR: YES

• Bluetooth modulation: GFSK, π/4-DQPSK, 8-DPSK

• Bluetooth frequency TX/RX - 2402 - 2480MHz

• LAN - YES

• Temperature Protection - YES

• Scripting (mjs) - YES

• MQTT - YES

• CoAP - No

• URL Actions - 20

• Scheduling - 50

• Add-on support - No

• CPU - ESP32

• Flash - 8MB

Display

Home Screen – Shows the status of the circuit (on/off),

current power consumption and connection status.

By pressing the “OK” button and holding it for a few sec-

onds you can go to the Menu. From there you can select

with the arrow buttons and pressing the “OK”:

• Main - pressing the “OK” button will return you to the

Home screen

• Network - set on/off :

- Wi-Fi

- Ethernet (LAN)

- Bluetooth

• Status – status of the device

• Maintenance

- Wi-Fi reset

- Factory reset

- Reboot

Technical Information

• Control through Wi-Fi from a mobile phone, PC, auto-

mation system or any other Device supporting HTTP and/

or UDP protocol.

• Microprocessor management.

• Controlled elements: 4 electrical circuits/ appliances.

• Controlling elements: 4 relays.

• Shelly may be controlled by an external button/switch.

Declaration of conformity

Hereby, Allterco Robotics EOOD declares that the radio

equipment type Shelly Pro 4PM is in compliance with Di-

rective 2014/53/EU, 2014/35/EU, 2014/30/EU, 2011/65/

EU. The full text of the EU declaration of conformity is

available at the following internet address

https://shelly.cloud/knowledge-base/devices/shelly-pro-4pm/

Manufacturer: Allterco Robotics EOOD

Address: Bulgaria, Soa, 1407, 103 Cherni vrah Blvd.

Tel.: +359 2 988 7435

E-mail: support@shelly.cloud

Web: http://www.shelly.cloud

Changes in the contact data are published by the Manu-

facturer at the ocial website of the Device

http://www.shelly.cloud

All rights to trademark Shelly® and other intellectual

rights associated with this Device belong to Allterco Ro-

botics EOOD.

⚠ACHTUNG! Stromschlaggefahr. Auch wenn das Gerät

ausgeschaltet ist, kann an seinen Klemmen Spannung

anliegen. Jede Änderung des Anschlusses der Terminals

muss durchgeführt werden, nachdem sichergestellt wurde,

dass die gesamte lokale Stromversorgung ausgeschaltet/

getrennt ist.

⚠ACHTUNG! Schließen Sie das Gerät nicht an Geräte an,

die die angegebene maximale Last überschreiten!

⚠ACHTUNG! Verwenden Sie das Gerät nur mit einem

Stromnetz und Geräten, die allen geltenden Vorschriften

entsprechen. Ein Kurzschluss im Stromnetz oder an dem

Gerät angeschlossenen Geräten kann das Gerät beschä-

digen.

⚠ACHTUNG! Schließen Sie das Gerät nur auf die in dieser

Anleitung gezeigte Weise an. Jede andere Methode kann

zu Schäden und/oder Verletzungen führen.

⚠EMPFEHLUNG! Das Gerät darf nur an Stromkreise und

Geräte angeschlossen werden und diese steuern, wenn

diese den jeweiligen Normen und Sicherheitsnormen ent-

sprechen.

⚠EMPFEHLUNG! Das Gerät kann mit massiven ein-

adrigen Kabeln mit erhöhter Wärmebeständigkeit bis zur

Isolierung von mindestens PVC T105°C angeschlossen

werden.

Erstaufnahme

Sie können wählen, ob Sie Shelly Pro 4PM mit der mobi-

len Shelly Cloud-Anwendung und dem Shelly Cloud-Dienst

verwenden möchten. Eine Anleitung, wie Sie Ihr Gerät mit

der Cloud verbinden und über die Shelly App steuern, n-

den Sie in der „App-Anleitung“. Sie können sich auch über

die eingebettete Webschnittstelle mit den Anweisungen

für Management und Kontrolle vertraut machen.

Spezikation

• Stromversorgung: 110-240V; 50/60Hz Wechselstrom

• Max. Strom pro Kanal: 16A

• Gesamt max. Strom aller Ausgänge: 40 A

• RF output power (WiFi) 13.83 dBm

• RF output power (Bluetooth) 4.97 dBm

• Umgebungstemperatur: 0°C - 40°C

• Funksignalleistung: 1mW

• Funkprotokoll: Wi-Fi 802.11 b/g/n

• Frequenz: 2412-2472 МHz; (Max. 2483 MHz)

• Einsatzbereich (je nach örtlicher Bebauung):

- bis 50 m im Freien,

- bis 30 m im Innenbereich

• Abmessungen (HxBxL): 57,5x53,4x90 mm

• Stromverbrauch: < 4 W

• Montage - DIN-Schiene

• WLAN - JA

• Bluetooth: v.4.2

• Basic/EDR: YES

• Bluetooth-Modulation: GFSK, π/4-DQPSK, 8-DPSK

• Bluetooth frequenz TX/RX - 2402 - 2480MHz

• LAN - JA

• Temperaturschutz - JA

• Skripting (mjs) - JA

• MQTT - JA

• CoAP - Nein

• URL-Aktionen - 20

• Terminplanung - 50

• Add-on-Unterstützung - Nein

• CPU - ESP32

• Flash - 8 MB

Startbildschirm – Zeigt den Status des Stromkreises

(ein/aus), den aktuellen Stromverbrauch und den Verbin-

dungsstatus an.

Durch Drücken der Taste „OK“ und Halten für einige Se-

kunden gelangen Sie in das Menü. Von dort aus können

Sie mit den Pfeiltasten und Drücken der Taste „OK“ aus-

wählen:

• Main - Durch Drücken der Taste „OK“ kehren Sie zum

Startbildschirm zurück

• Netzwerk - ein-/ausschalten:

- W-lan

- Ethernet (LAN)

- Bluetooth

• Status – Status des Geräts

• Instandhaltung

- WLAN-Reset

- Werkseinstellungen zurückgesetzt

- Neustart

Technische Information

• Steuerung über Wi-Fi von einem Mobiltelefon, PC, Auto-

matisierungssystem oder einem anderen Gerät, das das

HTTP- und/oder UDP-Protokoll unterstützt.

• Mikroprozessorverwaltung.

• Kontrollierte Elemente: 4 Stromkreise/ Geräte.

• Bedienelemente: 4 Relais.

• Shelly kann über einen externen Taster/Schalter ge-

steuert werden.

Konformitätserklärung

Hiermit erklärt Allterco Robotics EOOD, dass der Funk-

anlagentyp Shelly Pro 4PM der Richtlinie 2014/53/EU,

2014/35/EU, 2014/30/EU, 2011/65/EU entspricht. Den

vollständigen Text der EU-Konformitätserklärung nden

Sie unter folgender Internetadresse

https://shelly.cloud/knowledge-base/devices/shelly-pro-4pm/

Hersteller: Allterco Robotics EOOD

Adresse: Bulgarien, Soa, 1407, 103 Cherni vrah Blvd.

Tel.: +359 2 988 7435

E-Mail: support@shelly.cloud

Internet: http://www.shelly.cloud

Änderungen der Kontaktdaten werden vom Hersteller auf

der oziellen Website des Geräts veröffentlicht

http://www.shelly.cloud

Alle Rechte an der Marke Shelly® und anderen geistigen

Eigentumsrechten im Zusammenhang mit diesem Gerät

gehören Allterco Robotics EOOD.

ne ai suoi terminali. Ogni modica alla connessione dei

terminali deve essere eseguita dopo essersi assicurati che

tutta l’alimentazione locale sia spenta/scollegata.

⚠ATTENZIONE! Non collegare il dispositivo ad apparec-

chi che superano il carico massimo indicato!

⚠ATTENZIONE! Utilizzare il dispositivo solo con una

rete elettrica e apparecchi conformi a tutte le normative

applicabili. Un cortocircuito nella rete elettrica o qualsiasi

apparecchio collegato al dispositivo può danneggiare il

dispositivo.

⚠ATTENZIONE! Collegare il Dispositivo solo nel modo

mostrato in queste istruzioni. Qualsiasi altro metodo po-

trebbe causare danni e/o lesioni.

⚠CONSIGLIO! Il Dispositivo può essere collegato e co-

mandare circuiti ed apparecchi elettrici solo se conformi

alle rispettive norme e norme di sicurezza.

⚠CONSIGLIO! Il Dispositivo può essere collegato con

cavi unipolari solidi con elevata resistenza termica all’iso-

lamento non inferiore a PVC T105°C.

Inclusione iniziale

Puoi scegliere se desideri utilizzare Shelly Pro 4PM con

l’applicazione mobile Shelly Cloud e il servizio Shelly

Cloud. Le istruzioni su come connettere il proprio disposi-

tivo al Cloud e controllarlo tramite l’App Shelly si trovano

nella “Guida all’App”. È inoltre possibile acquisire familia-

rità con le istruzioni per la gestione e il controllo tramite

l’interfaccia Web incorporata.

Speciche

• Alimentazione: 110-240V; 50/60Hz CA

• Corrente massima per canale: 16A

• Totale massimo corrente di tutte le uscite: 40 A

• RF output power (WiFi) 13.83 dBm

• RF output power (Bluetooth) 4.97 dBm

• Temperatura ambiente: 0°C - 40°C

• Potenza del segnale radio: 1 mW

• Protocollo radio: Wi-Fi 802.11 b/g/n

• Frequenza: 2412-2472 Hz; (Massimo 2483 MHz)

• Gamma operativa (a seconda della costruzione locale):

- no a 50 m all’aperto,

- no a 30 m in interni

• Dimensioni (AxPxL): 57,5x53,4x90 mm

• Consumo elettrico: < 4 W

• Montaggio - guida DIN

• Wi-Fi - S

• Bluetooth - v.4.2

• Basic/EDR: YES

• Modulazione Bluetooth: GFSK, π/4-DQPSK, 8-DPSK

• Bluetooth Frequenza: TX/RX - 2402 - 2480MHz

• LAN - S

• Protezione della temperatura - S

• Scripting (mjs) - S

• MQTT - S

• CoAP - No

• Azioni URL - 20

• Programmazione - 50

• Supporto aggiuntivo - No

• CPU - ESP32

• Flash - 8 MB

Schermo

Schermata principale: mostra lo stato del circuito (ac-

ceso/spento), il consumo energetico corrente e lo stato

della connessione.

Premendo il pulsante “OK” e tenendolo premuto per alcu-

ni secondi si accede al Menu. Da lì è possibile selezionare

con i tasti freccia e premendo il tasto “OK”:

• Principale: premendo il pulsante “OK” si torna alla

schermata Home

• Rete - attiva/disattiva:

- Wi

- Ethernet (LAN)

- Bluetooth

• Stato – stato del dispositivo

• Manutenzione

- Ripristino Wi-Fi

- Ripristino delle impostazioni di fabbrica

- Riavviare

Informazioni tecniche

• Controllo tramite Wi-Fi da telefono cellulare, PC, siste-

ma di automazione o qualsiasi altro dispositivo che sup-

porti il protocollo HTTP e/o UDP.

• Gestione del microprocessore.

• Elementi controllati: 4 circuiti elettrici/apparecchi.

• Elementi di comando: 4 relè.

• Shelly può essere controllato da un pulsante/interrut-

tore esterno.

Dichiarazione di conformità

Con la presente, Allterco Robotics EOOD dichiara che il

tipo di apparecchiatura radio Shelly Pro 4PM è confor-

me alla Direttiva 2014/53/UE, 2014/35/UE, 2014/30/

UE, 2011/65/UE. Il testo completo della dichiarazione di

conformità UE è disponibile al seguente indirizzo internet

https://shelly.cloud/knowledge-base/devices/shelly-pro-4pm/

Produttore: Allterco Robotics EOOD

Indirizzo: Bulgaria, Soa, 1407, 103 Cherni vrah Blvd.

Tel.: +359 2 988 7435

E-mail: support@shelly.cloud

Web: http://www.shelly.cloud

Le modiche ai dati di contatto sono pubblicate dal Pro-

duttore sul sito Web uciale del Dispositivo

http://www.shelly.cloud

Tutti i diritti sul marchio Shelly® e altri diritti intellettuali

associati a questo dispositivo appartengono a Allterco

Robotics EOOD.

GUÍA DE USO Y SEGURIDAD

INTERRUPTOR DE RELÉ WI-FI DE 4

CIRCUITOS

SHELLY PRO 4PM

Por favor, lea antes de usar

Este documento contiene información técnica y de se-

guridad importante sobre el aparato, su uso seguro y su

instalación.

⚠ ¡ATENCIÓN! Antes de comenzar la instalación, lea

atentamente y por completo esta guía y cualquier otro

documento que acompañe al aparato. El incumplimiento

de los procedimientos de instalación puede provocar un

mal funcionamiento, un peligro para su salud y su vida,

una violación de la ley o la denegación de la garantía legal

y/o comercial (si procede). Allterco Robotics no se hace

responsable de ninguna pérdida o daño en caso de insta-

lación incorrecta o mal funcionamiento de este dispositivo

por no seguir las instrucciones de uso y seguridad conte-

nidas en esta guía.”

Resumen del producto

Shelly® es una línea de dispositivos innovadores que per-

miten controlar a distancia los aparatos eléctricos a tra-

vés de un teléfono móvil, una tableta, un PC o un sistema

de automatización del hogar. Shelly® puede funcionar de

forma autónoma en la red Wi-Fi local, sin necesidad de

ser gestionada por un controlador domótico, o también

puede funcionar a través de servicios domóticos en el

Cloud. Los dispositivos Shelly® pueden manejarse, con-

trolarse y supervisarse a distancia desde cualquier lugar

en el que el usuario tenga conexión a Internet, siempre

que los dispositivos estén conectados a un router Wi-Fi

y a Internet.

Shelly® tiene un servidor web incorporado, a través del

cual el usuario puede ajustar, controlar y supervisar el

dispositivo. Shelly® tiene dos modos de Wi-Fi: punto

de acceso (AP) y modo cliente (CM). Para funcionar en

modo cliente, debe haber un router Wi-Fi dentro del al-

cance del dispositivo. Los dispositivos Shelly® pueden

comunicarse directamente con otros dispositivos Wi-Fi a

través del protocolo HTTPS. El fabricante puede propor-

cionar una API.

Los dispositivos Shelly® pueden estar disponibles para

su seguimiento y monitorización incluso si el usuario

está fuera del alcance de la red Wi-Fi local, siempre que el

router Wi-Fi esté conectado a Internet. La función Cloud

puede ser utilizada, si está habilitada a través del servidor

web del Dispositivo o a través de la conguración de la

aplicación móvil Shelly Cloud.

El Usuario puede registrarse y acceder a Shelly Cloud,

utilizando las aplicaciones móviles Android o iOS, o cual-

quier navegador de Internet y la página web:

https://my.shelly.cloud/.

Controla tu casa con tu voz

Los dispositivos Shelly® son compatibles con las funcio-

nes que admiten Amazon Echo y Google Home. Consulte

nuestra guía paso a paso en:

https://shelly.cloud/support/compatibility/

Serie Shelly® Pro

La serie Shelly® Pro es una gama de dispositivos ade-

cuados para hogares, ocinas, tiendas minoristas, insta-

laciones de fabricación y otros edicios. Los dispositivos

Shelly® Pro pueden montarse en DIN dentro de la caja de

interruptores y son ideales para la construcción de nue-

vos edicios. La conectividad de todos los dispositivos

Shelly® Pro puede ser a través de una conexión a Internet

Wi-Fi o LAN, y se puede utilizar Bluetooth para el proceso

de inclusión. La serie Shelly® Pro ofrece productos PM

para la medición precisa de la potencia en tiempo real.

(Img.1)

LEYENDA :

• N - Entrada neutra (cero) ;

• L - Entrada de línea (110-240V);

• L* - Entrada de O1, O2, O3, O4 ;

• O1, O2, O3, O4 - Salida 1, 2, 3, 4 ;

• S - Interruptor (entrada) para el control ;

• S1, S2, S3, S4 - Interruptor (entrada) para el control de

O1, O2, O3, O4

• LAN - Red de área local Conector RJ 45

*Los cables conectados a L deben tener la misma longi-

tud!

Instrucciones de instalación

Conecte el relé a la red eléctrica e instálelo en el cuadro

eléctrico como se indica en el esquema ( ) y si-Img. 1

guiendo las instrucciones de seguridad. Antes de insta-

lar/montar el aparato, asegúrese de que la red eléctrica

esté sin tensión (disyuntores desconectados) y cumpla

con las normas de seguridad.

El relé inteligente Shelly Pro 4PM de Allterco Robotics

está pensado para ser montado en un cuadro de distribu-

ción de carril DIN estándar, junto a los disyuntores, para

controlar y supervisar la energía eléctrica que pasa por

él. Shelly puede funcionar como dispositivo autónomo o

como accesorio de un controlador domótico.

Antes de arrancar, compruebe que los disyuntores están

desconectados y que no hay tensión en ellos. Esto puede

hacerse con un medidor de fase o un multímetro. Cuan-

do esté seguro de que no hay tensión, puede empezar a

cablear los cables como se muestra en la imagen 1. Ins-

tale un cable de O1, O2, O3, O4 - a la carga y de la carga

a Neutral. Instale también un cable desde el fusible a L.

Conecte el neutro al dispositivo. El último paso es instalar

los cables del interruptor en los terminales S1, S2, S3 y

S4.

Para los dispositivos inductivos, aquellos que provocan

picos de tensión cuando se encienden: motores eléctri-

cos, como ventiladores, aspiradoras y similares, se debe

cablear un amortiguador RC (0,1µF / 100Ω / 1/2W / 600V

CA) entre la Salida y el Neutro del circuito.

⚠ ¡Cuidado! No instale la unidad donde pueda mojarse.

⚠ ¡ATENCIÓN! Peligro de descarga eléctrica. El montaje/

instalación del aparato a la red eléctrica debe ser realizado

con cuidado, por una persona cualicada (electricista).

⚠ ¡ATENCIÓN! Peligro de descarga eléctrica. El aparato

debe conectarse a la red eléctrica con cuidado.

⚠ ¡ATENCIÓN! No permita que los niños jueguen con

el botón/interruptor conectado al aparato. Mantenga los

dispositivos de control remoto Shelly (teléfonos móviles,

tabletas, PC) fuera del alcance de los niños.

⚠ ¡ATENCIÓN! Peligro de descarga eléctrica. Incluso

MANUAL DO UTILIZADOR E DE

SEGURANÇA

INTERRUPTOR RELÉ WI-FI

DE 4 CIRCUITOS

SHELLY PRO 4PM

Leia antes de utilizar

Este documento contém importante informação técnica

e de segurança relativa ao dispositivo, sua utilização se-

gura e instalação.

⚠ATENÇÃO! Antes de iniciar a instalação, por favor leia

atentamente e na íntegra este manual e quaisquer outros

documentos que acompanhem o dispositivo. A falha em

seguir os procedimentos de instalação pode originar mau

funcionamento, perigo à sua saúde e vida, violação da lei

ou a recusa de garantia legal e/ou comercial (se aplicável).

A Allterco Robotics não se responsabiliza pelos danos ou

perdas em caso de instalação incorreta ou utilização im-

própria deste dispositivo devido ao incumprimento das

instruções neste manual.

Apresentação do Produto

Shelly® é uma linha de dispositivos inovadores, que per-

mitem o controlo remoto de eletrodomésticos através de

um telefone móvel, tablet, PC ou sistema de domótica.

Shelly® pode funcionar isoladamente na rede WiFi local

sem necessidade de um controlador de domótica, ou

pode também funcionar através de serviços de domótica

na “cloud”. Os dispositivos Shelly® podem ser acedidos,

controlados e monitorizados remotamente pelo Utiliza-

dor a partir de qualquer localização em que exista acesso

à internet.

Shelly® possui um servidor de internet integrado, através

do qual o Utilizador pode ajustar, controlar e monitorizar

o Dispositivo. Os dispositivos Shelly® possuem dois mo-

dos WiFi - Ponto de Acesso (AP) e modo de Cliente (CM).

Para operar em Modo de Cliente, um router WiFi tem de

estar ao alcance do dispositivo. Os dispositivos Shelly®

podem comunicar diretamente com outros dispositivos

WiFi através do protocolo HTTP. Uma App pode ser dis-

ponibilizada pelo Fabricante

Os dispositivos Shelly® podem estar acessíveis para

monitorização e controlo, mesmo que o Utilizador este-

ja fora do alcance da rede WiFi local, desde que o router

WiFi esteja ligado à Internet. A função “cloud” pode ser

utilizada, quando ativada através do servidor de internet

do dispositivo ou nas congurações na aplicação móvel

Shelly Cloud.

O Utilizador pode registar e aceder a Shelly Cloud utilizan-

do aplicações em Android ou iOS, ou com um browser de

internet em https://my.shelly.cloud/

Controle a sua casa com a sua voz

Os dispositivos Shelly são compatíveis com as funcional-

idades suportadas por Amazon Echo e Google Home. Por

favor consulte o nosso guia passo-a-passo em:

https://shelly.cloud/support/compatibility/

Série Shelly® Pro

A Série Shelly® Pro é uma linha de Dispositivos adequa-

dos a casas, escritórios, lojas, instalações fabris e outros

edifícios. Os dispositivos Shelly® Pro são compatíveis

com montagem DIN dentro de caixas de disjuntores e

de distribuição, e adequados à construção de novos ed-

ifícios. A conetividade para todos os dispositivos Shelly®

Pro pode ser conseguida por meio de coneção de internet

Wi-Fi ou LAN, e Bluetooth pode ser usado no processo de

integração. A série Shelly® Pro oferece produtos PM para

medição precisa de energia em tempo real.

(g.1)

LEGENDA:

• N - Entrada de Neutro (Zero);

• L - Entrada de linha (110-240V);

• L* - Entrada de O1, O2, O3, O4;

• O1, O2, O3, O4 - Saída de 1, 2, 3, 4;

• S - Interruptor (entrada) de controlo;

• S1, S2, S3, S4 - Interruptor (entrada) controlando O1,

O2, O3, O4

• LAN – Conexão de rede LAN (Local Area Network) RJ

* Os cabos conetando L têm de ter o mesmo comprimento!

Instruções para Instalação

Conete a Relé à rede elétrica e instale-a no painel de

distribuição, tal com ilustrado no esquema ( ) e siga g. 1

as Instruções de Segurança. Antes de instalar/montar o

Dispositivo, assegure que a rede elétrica está desligada

(disjuntores desligados) e em conformidade com as Nor-

mas de Segurança.

O Shelly® WiFi Quad relé inteligente da Allterco Robot-

ics foi desenhado para ser montado num quadro de

distribuição standard numa grelha DIN, junto dos dis-

juntores, de forma a controlar e monitorizar a passagem

de corrente elétrica. Shelly pode funcionar como um

dispositivo isolado ou como acessório de um sistema

de domótica.

Antes de começar, verique os cabos dos disjuntores

e certique-se de que se encontram desligados e não

existe voltagem nos seus terminais. Isto pode ser feito

com um multímetro ou medidor de fase. Quando estiver

seguro de que não existe qualquer voltagem, pode então

começar a ligação de cabos de acordo com a g.1. Ligue

um cabo desde O1, O2, O3, O4 - à carga e desde a carga

até ao Neutro. Ligue também um cabo desde o Fusível

até L.

Conecte o Neutro ao dispositivo. O último passo é insta-

lar cabos desde os interruptores até aos terminais S1, S2,

S3 e S4.

For inductive appliances, those that cause voltage spikes

during switching on: electrical motors, as fans, vacuum

cleaners and similar ones, RC snubber (0.1µF / 100Ω /

1/2W / 600V AC) should be wired between Output and

Neutral of the circuit.

⚠ATENÇÃO! Não instale o dispositivo num local que pos-

sa apanhar água.

⚠ATENÇÃO! Perigo de eletrocussão. A montagem/

ligação do Dispositivo à rede elétrica deve ser executada

por um prossional (eletricista).

⚠ATENÇÃO! Perigo de eletrocussão. A montagem do

Dispositivo na rede elétrica tem de ser executada com

todo o cuidado.

⚠ATENÇÃO! Não deixe que as crianças brinquem com o

botão/interruptor ligado ao Dispositivo. Mantenha os Dis-

positivos de controlo de Shelly (telemóveis, tablets, PCs)

GUIDE DE L’UTILISATEUR

ET DE SÉCURITÉ

INTERRUPTEUR RELAIS WI-FI À

4 CIRCUITS

SHELLY PRO 4PM

A lire avant utilisation

Ce document contient des informations techniques et

de sécurité importantes sur l’appareil, son utilisation en

toute sécurité et son installation.

⚠ ATTENTION! Avant de commencer l’installation, veuil-

lez lire attentivement et complètement ce guide et tout

autre document accompagnant l’appareil. Le non-respect

des procédures d’installation peut entraîner un dysfonc-

tionnement, un danger pour votre santé et votre vie, une

violation de la loi ou un refus de la garantie légale et/ou

commerciale (le cas échéant). Allterco Robotics n’est pas

responsable de toute perte ou de tout dommage en cas

d’installation incorrecte ou de mauvais fonctionnement de

ce dispositif dû au non-respect des instructions d’utilisa-

tion et de sécurité contenues dans ce guide.»

Présentation du produit

Shelly® est une ligne de Dispositifs innovants, qui per-

mettent de contrôler à distance des appareils électriques

par le biais d’un téléphone mobile, d’une tablette, d’un PC

ou d’un système domotique. Shelly® peut fonctionner de

manière autonome sur le réseau Wi-Fi local, sans être

géré par un contrôleur domotique, ou bien il peut éga-

lement fonctionner par le biais de services domotiques

sur le Cloud. Les dispositifs Shelly® peuvent être utilisés,

contrôlés et surveillés à distance depuis n’importe quel

endroit où l’utilisateur dispose d’une connexion Internet,

à condition que les dispositifs soient connectés à un rou-

teur Wi-Fi et à Internet.

Shelly® a un serveur web intégré, par lequel l’Utilisateur

peut ajuster, contrôler et surveiller le Dispositif. Shelly®

dispose de deux modes Wi-Fi - point d’accès (AP) et mode

client (CM). Pour fonctionner en mode client, un routeur

Wi-Fi doit être situé dans le rayon d’action de l’appareil.

Les dispositifs Shelly® peuvent communiquer directe-

ment avec d’autres dispositifs Wi-Fi par le biais du pro-

tocole HTTPS. Une API peut être fournie par le fabricant.

Les dispositifs Shelly® peuvent être disponibles pour le

suivi et le contrôle même si l’Utilisateur est hors de portée

du réseau Wi-Fi local, à condition que le routeur Wi-Fi soit

connecté à Internet. La fonction Cloud pourrait être utili-

sée, si elle est activée via le serveur web de l’Appareil ou

via les paramètres de l’application mobile Shelly Cloud.

L’Utilisateur peut s’inscrire et accéder à Shelly Cloud, en

utilisant les applications mobiles Android ou iOS, ou n’im-

porte quel navigateur internet et le site web:

https://my.Shelly.cloud/.

Contrôlez votre maison avec votre voix

Les dispositifs Shelly® sont compatibles avec les fonc-

tionnalités supportées par Amazon Echo et Google

Home. Veuillez consulter notre guide étape par étape sur:

https://shelly.cloud/support/compatibility/

Série Shelly® Pro

La série Shelly® Pro est une gamme de dispositifs adap-

tés aux maisons, bureaux, magasins de détail, installa-

tions de fabrication et autres bâtiments. Les dispositifs

Shelly® Pro peuvent être montés en DIN à l’intérieur du

boîtier de disjoncteurs et conviennent parfaitement à la

construction de nouveaux bâtiments. La connectivité

pour tous les dispositifs Shelly® Pro peut se faire par

connexion Internet Wi-Fi ou LAN, et Bluetooth peut être

utilisé pour le processus d’inclusion. La série Shelly® Pro

offre des produits PM pour une mesure précise de la puis-

sance en temps réel.

(Img.1)

LÉGENDE:

• N - Entrée neutre (zéro) ;

• L - Entrée de ligne (110-240V) ;

• L* - Entrée de O1, O2, O3, O4 ;

• O1, O2, O3, O4 - Sortie 1, 2, 3, 4 ;

• S - Commutateur (entrée) pour la commande ;

• S1, S2, S3, S4 - Commutateur (entrée) pour le contrôle

de O1, O2, O3, O4

• LAN - Réseau local Connecteur RJ 45

*Les câbles connectés à L doivent être de la même lon-

gueur !

Instructions d’installation

Raccorder le relais au réseau électrique et l’installer dans

le tableau de distribution comme indiqué sur le schéma

(Img. 1) et en suivant les consignes de sécurité. Avant

d’installer/monter le dispositif, assurez-vous que le ré-

seau soit hors tension (disjoncteurs coupés) et conforme

aux normes de sécurité.

Le relais intelligent Shelly Pro 4PM d’Allterco Robotics est

destiné à être monté dans un tableau de distribution stan-

dard sur rail DIN, à côté des disjoncteurs, an de contrôler

et de surveiller l’énergie électrique qui le traverse. Shelly

peut fonctionner en tant que dispositif autonome ou en

tant qu’accessoire d’un contrôleur domotique.

Avant de commencer, vériez que les disjoncteurs sont

éteints et qu’il n’y a pas de tension à leurs bornes. Ceci

peut être fait avec un phasemètre ou un multimètre.

Lorsque vous êtes sûr qu’il n’y a pas de tension, vous

pouvez commencer à câbler les câbles comme indiqué

sur l’image 1. Installez un l de O1, O2, O3, O4 - vers la

charge et de la charge vers le Neutre. Installez également

un l du fusible à L.

Connectez le Neutre à l’appareil. La dernière étape

consiste à installer les câbles des interrupteurs aux

bornes S1, S2, S3 et S4.

Pour les appareils inductifs, ceux qui provoquent des

pics de tension lors de la mise en marche : moteurs élec-

triques, comme les ventilateurs, aspirateurs et similaires,

il faut câbler un snubber RC (0,1µF / 100Ω / 1/2W / 600V

CA) entre la Sortie et le Neutre du circuit.

⚠ ATTENTION! N’installez pas l’appareil à un endroit où il

est possible d’être mouillé.

⚠ ATTENTION! Danger d’électrocution. Le montage/

installation de l’appareil sur le réseau électrique doit être

effectué avec précaution, par une personne qualiée (élec-

tricien).

⚠ ATTENTION! Danger d’électrocution. Le montage de

l’appareil sur le réseau électrique doit être effectué avec

précaution.

cuando el aparato está apagado, puede haber tensión

entre sus terminales. Cualquier cambio en la conexión del

terminal debe hacerse después de asegurarse de que toda

la energía local está apagada/desconectada.

⚠ ¡ATENCIÓN! ¡No conecte el aparato a dispositivos que

superen la carga máxima indicada!

⚠ ¡ATENCIÓN! Utilice el aparato sólo con una red eléc-

trica y con aparatos que cumplan con todas las normas

vigentes. Un cortocircuito en la fuente de alimentación o

en cualquier dispositivo conectado al aparato puede dañar

el aparato.

⚠ ¡ATENCIÓN! Conecte el aparato sólo como se describe

en estas instrucciones. Cualquier otro método podría cau-

sar daños y/o lesiones.

⚠ ¡Recomendación! El aparato puede conectarse y con-

trolar circuitos y aparatos eléctricos sólo si cumplen con

las normas de seguridad correspondientes.

⚠ ¡Recomendación! El aparato puede conectarse con

cables unipolares macizos con una resistencia térmica

aumentada al aislamiento no inferior a PVC T105°C.

Inclusión inicial

Puede elegir si desea utilizar Shelly Pro 4PM con la aplica-

ción móvil Shelly Cloud y el servicio Shelly Cloud. Las ins-

trucciones sobre cómo conectar su dispositivo al Cloud y

controlarlo a través de la aplicación Shelly se encuentran

en “También puede familiarizarse con las instrucciones

de gestión y control a través de la interfaz web integrada”.

Características

• Alimentación: 110-240V; 50/60Hz CA

• Corriente máxima por canal: 16A

• Corriente total máxima de todas las salidas: 40A

• RF output power (WiFi) 13.83 dBm

• RF output power (Bluetooth) 4.97 dBm

• Temperatura ambiente: 0°C - 40°C

• Intensidad de la señal de radio: 1mW

• Protocolo de radio: Wi-Fi 802.11 b/g/n

• Frecuencia: 2412-2472 МHz; (máx. 2483 MHz)

• Alcance operativo (dependiendo de la construcción

local):

- hasta 50 m en el exterior,

- hasta 30 m en interiores

• Dimensiones (HxAxA): 57,5x53,4x90 mm

• Consumo de energía: < 4 W

• Montaje - carril DIN

• Wi-Fi - SÍ

• Bluetooth - v.4.2

• Basic/EDR: YES

• Modulación bluetooth: GFSK, π/4-DQPSK, 8-DPSK

• Bluetooth frecuencia: TX/RX - 2402 - 2480MHz

• LAN - SÍ

• Protección de la temperatura - SÍ

• Scripting (mjs) - SÍ

• MQTT - SÍ

• CoAP - No

• Acciones URL - 20

• Programación - 50

• Soporte de complementos - No

• PROCESADOR - ESP32

• Flash - 8MB

Mostrar

Pantalla de inicio - Muestra el estado del circuito (encen-

dido/apagado), el consumo de energía actual y el estado

de la conexión.

Manteniendo pulsada la tecla “OK” durante unos segun-

dos, puedes acceder al menú. Desde aquí puede selec-

cionar con los botones de echa y conrmar pulsando el

botón “OK”:

• Principal: pulsando el botón “OK” se vuelve a la pan-

talla de inicio.

• Red - activar/desactivar :

- Wi-Fi

- Ethernet (LAN)

- Bluetooth

• Estado - estado del dispositivo

• Mantenimiento

- Restablecimiento del Wi-Fi

- Restablecimiento de fábrica

- Reiniciar

Información técnica

• Control a través de Wi-Fi desde un teléfono móvil, PC,

sistema de automatización o cualquier otro dispositivo

que soporte el protocolo HTTP y/o UDP.

• Control por microprocesador.

• Elementos controlados: 4 circuitos eléctricos/apara-

tos.

• Elementos de control: 4 relés.

• Shelly puede ser controlado por un botón/interruptor

externo.

Declaración de conformidad

Allterco Robotics EOOD declara por la presente que el

equipo de radio tipo Shelly Pro 4PM cumple con las direc-

tivas 2014/53/UE, 2014/35/UE, 2014/30/UE, 2011/65/

UE. El texto completo de la declaración de conformidad

de la UE está disponible en la siguiente dirección web

https://shelly.cloud/knowledge-base/devices/shelly-pro-4pm/

Fabricante: Allterco Robotics EOOD

Dirección: Bulgaria, Soa, 1407, 103 Cherni vrah Blvd.

Tel.: +359 2 988 7435

Correo electrónico: support@shelly.cloud

Web: http://www.shelly.cloud

Los cambios en los datos de contacto son publicados

por el Fabricante en la página web ocial del Dispositivo

http://www.shelly.cloud

Todos los derechos de la marca Shelly® y otros derechos

de propiedad intelectual asociados a este dispositivo per-

tenecen a Allterco Robotics EOOD.

⚠ ATTENTION! Ne laissez pas les enfants jouer avec le

bouton/interrupteur connecté à l’Appareil. Tenir les Dispo-

sitifs de commande à distance Shelly (téléphones mobiles,

tablettes, PC) hors de portée des enfants.

⚠ ATTENTION! Danger d’électrocution. Même lorsque

l’Appareil est éteint, il est possible qu’il y ait une tension

entre ses bornes. Toute modication de la connexion des

bornes doit être effectuée après s’être assuré que toute

l’alimentation locale est éteinte/déconnectée.

⚠ ATTENTION! Ne connectez pas l’appareil à des appa-

reils dépassant la charge maximale donnée !

⚠ ATTENTION! Utilisez l’Appareil uniquement avec un

réseau électrique et des appareils conformes à toutes les

réglementations applicables. Un court-circuit dans le ré-

seau électrique ou tout appareil connecté à l’Appareil peut

endommager l’Appareil.

⚠ ATTENTION! Connectez l’Appareil uniquement de la

manière indiquée dans ces instructions. Toute autre mé-

thode pourrait causer des dommages et/ou des blessures.

⚠ RECOMMANDATION! Le Dispositif peut être connecté

et peut contrôler des circuits et appareils électriques uni-

quement s’ils sont conformes aux normes et standards de

sécurité respectifs.

⚠ RECOMMANDATION! Le dispositif peut être connecté

avec des câbles unipolaires solides ayant une résistance

thermique accrue à l’isolation non inférieure à PVC T105°C.

Inclusion initiale

Vous pouvez choisir si vous souhaitez utiliser Shelly Pro

4PM avec l’application mobile Shelly Cloud et le service

Shelly Cloud. Vous trouverez des instructions sur la façon

de connecter votre appareil au Cloud et de le contrôler par

le biais de l’application Shelly dans « Vous pouvez égale-

ment vous familiariser avec les instructions de gestion et

de contrôle par le biais de l’interface Web intégrée.

Caractéristiques

• Alimentation électrique : 110-240V ; 50/60Hz CA

• Courant maximum par canal : 16A

• Courant total max. de toutes les sorties : 40 A

• RF output power (WiFi) 13.83 dBm

• RF output power (Bluetooth) 4.97 dBm

• Température ambiante : 0°C - 40°C

• Puissance du signal radio : 1mW

• Protocole radio : Wi-Fi 802.11 b/g/n

• Fréquence : 2412-2472 МHz ; (Max. 2483 MHz)

• Portée opérationnelle (en fonction de la construction

locale) :

- jusqu’à 50 m en extérieur,

- jusqu’à 30 m à l’intérieur

• Dimensions (HxLxL) : 57,5x53,4x90 mm

• Consommation électrique : < 4 W

• Montage - rail DIN

• Wi-Fi - OUI

• Bluetooth - v.4.2

• Basic/EDR: YES

• Modulation Bluetooth: GFSK, π/4-DQPSK, 8-DPSK

• Bluetooth fréquence: TX/RX - 2402 - 2480MHz

• LAN - OUI

• Protection contre la température - OUI

• Scripting (mjs) - OUI

• MQTT - OUI

• CoAP - Non

• Actions URL - 20

• Planication - 50

• Support des modules complémentaires - Non

• PROCESSEUR - ESP32

• Flash - 8MB

Achage

Écran d’accueil - Ache l’état du circuit (allumé/éteint),

la consommation électrique actuelle et l’état de la

connexion.

En appuyant sur le bouton «OK» et en le maintenant pen-

dant quelques secondes, vous pouvez accéder au menu.

De là, vous pouvez sélectionner avec les boutons échés

et valider en appuyant sur le bouton «OK» :

• Principal - en appuyant sur le bouton «OK», vous retour-

nerez à l’écran d’accueil.

• Réseau - activez/désactivez :

- Wi-Fi

- Ethernet (LAN)

- Bluetooth

• État - état de l’appareil

• Maintenance

- Réinitialisation Wi-Fi

- Réinitialisation d’usine

- Redémarrage

Informations techniques

• Contrôle par Wi-Fi depuis un téléphone mobile, un PC,

un système d’automatisation ou tout autre dispositif sup-

portant le protocole HTTP et/ou UDP.

• Gestion par microprocesseur.

• Éléments contrôlés : 4 circuits électriques/appareils.

• Éléments de contrôle : 4 relais.

• Shelly peut être commandé par un bouton/interrupteur

externe.

Déclaration de conformité

Par la présente, Allterco Robotics EOOD déclare que l’équi-

pement radio de type Shelly Pro 4PM est conforme à la di-

rective 2014/53/UE, 2014/35/UE, 2014/30/UE, 2011/65/

UE. Le texte complet de la déclaration de conformité de

l’UE est disponible à l’adresse internet suivante

https://shelly.cloud/knowledge-base/devices/shelly-pro-4pm/

Fabricant: Allterco Robotics EOOD

Adresse: Bulgarie, Soa, 1407, 103 Cherni vrah Blvd.

Tél: +359 2 988 7435

Courriel: support@shelly.cloud

Web: http://www.shelly.cloud

Les modications des données de contact sont publiées

par le Fabricant sur le site ociel de l’Appareil

http://www.shelly.cloud

Tous les droits de la marque Shelly® et autres droits intel-

lectuels associés à ce dispositif appartiennent à Allterco

Robotics EOOD.

longe do alcance das crianças.

⚠ATENÇÃO! ATENÇÃO! Perigo de eletrocussão. Mesmo

quando o Dispositivo se encontra desligado, é possível

que mantenha alguma voltagem nos terminais. Qualquer

intervenção nos terminais tem de ser efetuada com a ga-

rantia de que a rede elétrica se encontra desligada.

⚠ATENÇÃO! Não ligue o Dispositivo a eletrodomésticos

se estes excederem a carga máxima!

⚠ATENÇÃO! Utilize o Dispositivo apenas com uma

rede elétrica e eletrodomésticos que cumpram as espe-

cicações. Um curto-circuito na rede elétrica ou noutro

aparelho ligado ao dispositivo poderá danicar o próprio

Dispositivo.

⚠ATENÇÃO! Ligue o Dispositivo apenas como ilustrado

nestas instruções. Qualquer outra forma poderá causar

avarias ou danos.

⚠RECOMENDAÇÃO! O Dispositivo pode ser conetado e

pode controlar circuitos elétricos e eletrodomésticos ape-

nas se estes estiverem em conformidade com os respecti-

vos standards e normas de segurança.

⚠RECOMENDAÇÃO! O Dispositivo pode ser conetado

com cabos de núcleo simples com resistência de isola-

mento não inferior a PVC T105°C.

Integração Inicial

Poderá escolher se pretende utilizar o seu Shelly Pro

4PM com a app Shelly Cloud e o serviço Shelly Cloud. In-

struções sobre como conetar o seu dispositivo à Cloud e

controlá-lo através da app Shelly podem ser encontradas

em “Pode também familiarizar-se com as instruções de

Gestão e Controlo através do interface Web embutido.”

Especicações

• Fonte de alimentação: 110-240V; 50/60Hz CA

• Amperagem máxima por canal: 16A

• Amperagem máxima total para todas as saídas: 40 A

• RF output power (WiFi) 13.83 dBm

• RF output power (Bluetooth) 4.97 dBm

• Temperatura ambiente: 0°C - 40°C

• Potência de sinal rádio: 1mW

• Protocolo de rádio: WiFi 802.11 b/g/n

• Frequência: 2412-2472 МHz; (Max. 2483 MHz)

• Alcance de funcionamento (dependendo da con-

strução do local):

- até 50 m ao ar livre

- até 30 m no interior

• Dimensões (AxLxP): 57,5 x 53,4 x 90 mm

• Consumo elétrico: < 4 W

• Montagem - Grelha DIN

• Wi-Fi - SIM

• Bluetooth - v.4.2

• Basic/EDR: YES

• Modulação Bluetooth: GFSK, π/4-DQPSK, 8-DPSK

• Bluetooth frequência: TX/RX - 2402 - 2480MHz

• LAN - SIM

• Proteção de Temperatura - SIM

• Scripting (mjs) - SIM

• MQTT - SIM

• CoAP - NÃO

• Ações URL - 20

• Agendamento - 50

• Suporte adicional - NÃO

• CPU - ESP32

• Flash - 8MB

Écran

Painel principal – Mostra o estado do circuito (ligado/

desligado), consumo elétrico atual e estado da ligação.

Ao pressionar o botão “OK” por alguns segundos poderá

aceder ao Menu. A partir daí, poderá selecionar com os

botões seta e pressionar o botão “OK”:

• Principal - pressionando o botão “OK” regressa ao

Painel principal

• Network (Rede) - ligar/desligar :

- Wi-Fi

- Ethernet (LAN)

- Bluetooth

• Estado – estado do dispositivo

• Manutenção

- Reiniciar Wi-Fi

- Conguração de fábrica

- Reiniciar

Informação Técnica

• Controlo por Wi-Fi através de um telefone móvel, PC,

sistema de domótica ou qualquer outro dispositivo que

suporte protocolo HTTP e/ou UDP.

• Gestão do Microprocessador.

• Elementos controlados: 4 circuitos elétricos/eletro-

domésticos.

• Elementos de controlo: 4 relés.

• Shelly pode ser controlado por um interruptor externo.

Declaração de conformidade

A Allterco Robotics EOOD declara por este meio que o

equipamento rádio tipo Shelly Pro 4PM opera conforme a

Diretriz 2014/53/EU, 2014/35/EU, 2014/30/EU, 2011/65/

EU. O texto completo da declaração da UE sobre a confor-

midade está disponível no seguinte endereço de internet

https://shelly.cloud/knowledge-base/devices/shelly-pro-4pm/

Fabricante: Allterco Robotics EOOD

Endereço: 1407, 103 Cherni vrah Blvd. Soa, Bulgária

Tel.: +359 2 988 7435

E-mail: support@shelly.cloud

Web: http://www.shelly.cloud

Alterações nos endereços de contato são publicados

pelo Fabricante no website ocial do Dispositivo

http://www.shelly.cloud

Todos os direitos sobre a marca registada Shelly® e out-

ros direitos de propriedade intelectual associados a este

Dispositivo pertencem a Allterco Robotics EOOD.

Product specificaties

Merk:	Shelly
Categorie:	Schakelaar
Model:	Pro 4PM
Kleur van het product:	Zwart
Op afstand bedienbaar:	Ja
Aantal kanalen:	4 kanalen
Wifi:	Ja
AC-ingangsspanning:	110 - 230 V
DIN rail bevestiging:	Ja
Stroom (max.):	16 A
