Pagina 1/28

60921/60922/60923/60924
Nachrüstset
Hochleistungsantrieb

Einsatzmöglichkeit der einzelnen Nachrüstsets:
Nr. Inhalt Verwendung
60921 Mfx-Decoder, Motorteile, Kleinmaterial Diverse Märklin H0-Loks mit Trommelkollektormotor
60922 Mfx-Decoder, Kleinmaterial Nachrüstung von Märklin H0-Loks mit Digital-
Hochleistungsantrieb (Standard-Konfiguration),
Modelle mit hochwertigen Permanentmagnetmotoren.
60923 Mfx-Decoder, Motorteile, Kleinmaterial Diverse Märklin H0-Loks mit Scheibenkollektor Typ 1
60924 Mfx-Decoder, Motorteile, Kleinmaterial Diverse Märklin H0-Loks mit Scheibenkollektor Typ 2
Hinweis: Da alle Sets aus Kostengründen auf der gleichen Verpackung basieren, besitzen die unterschiedlichen Versionen teil-
weise mehrere freie Fächer im Lieferzustand.
Vor dem Umbau Tauglichkeit des Sets prüfen:
●Passt der Loktyp? Passt der Motortyp?
●Lok mechanisch in Ordnung?
●Elektrische Belastung?
●Sonderformen der technischen Ausstattung
der Lok?
Tauglichkeit für 60923: ➔Tabelle 1.1 + 1.2
Tauglichkeit für 60924: ➔Tabelle 2
Hinweis: Der Umbau darf nur von autorisiertem
Fachpersonal (z.B. Märklin Digital-Fachhändler)
durchgeführt werden. Ansonsten entfallen die
Garantieansprüche.
2

1. Vorbereitung der Lok
1.1 Festlegung der Zusatzfunktionen
Maximale Belastbarkeit Motorausgang: 800 mA
Maximale Belastbarkeit Funktionsausgang: 150 mA
Maximale Belastbarkeit kompletter Baustein: 1.100 mA
➔maximal 1 Rauchgenerator pro Funktionsausgang
➔maximal 2 Telexkupplungen pro Funktionsausgang
➔maximal 2 Glühlampen 610 080 (19 V) oder
1 Glühlampe 610 040 (16 V) pro Funktionsausgang
1.2 Motor vorbereiten / einbauen
Schritt 1: Motorschild, Anker, Feldspule, Elektronik
oder Fahrtrichtungsschalter entfernen.

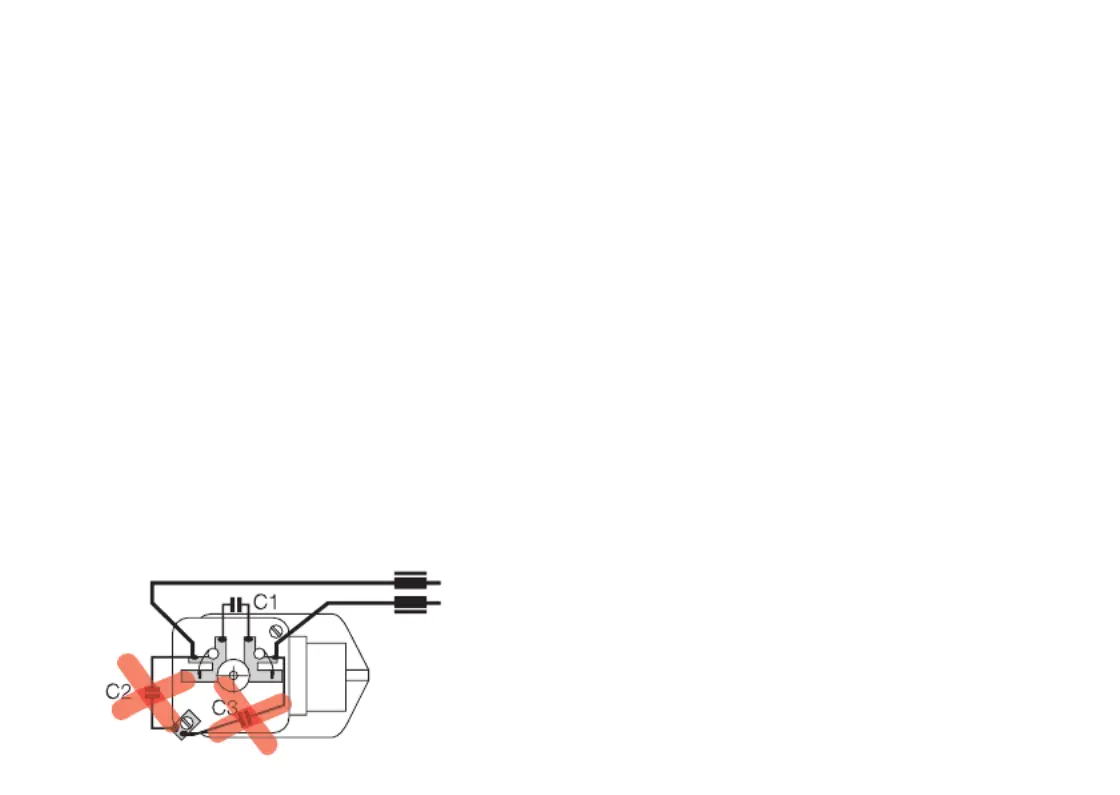

Hinweis: Alle Entstörkondensatoren am Motor ent-
fernen! Der Motor darf auch über Entstörelemente
keine Verbindung zur Masse (Chassis) haben!
Hinweis zu 60922: Keine Demontage des Motors.
Nur Entstörelemente überprüfen!
Schritt 2: Getriebe auf Laufverhalten und Verschleiß
prüfen.
Schritt 3: Neues Permanentfeld, Anker und Motor-
schild montieren.
Hinweis 60924: Geeignetes Motorschild und Anker
wählen. Unterschied bei den Ankern: Ritzel mit 7
oder 8 Zähnen. Nie Anker mit falschem Ritzel mon-
tieren! Gefahr von Beschädigungen an Zahnrädern!
Sonderfälle 60924:
●Bei einigen Modellen Haltezapfen am Permanent-
feld kürzen (Bsp.: Dreiachsige Drehgestelle).
●Eventuell andere Befestigungsschrauben ver-
wenden (M 2,5 oder M 3).
●Modelle mit Haltebügel am Motorschild:
Keine Umbaumöglichkeit.
●Bei einigen Modellen sind Fräsarbeiten notwendig.
Tipp: Diese Modell nur in Reparatur-Fachbetrieben
umrüsten lassen.
Tipp: Beim Nachrüsten von älteren Modellen können
(zu) große Toleranzen auftreten. Den Anker dann
sorgfältig justieren.
3
grün
blau
