Pagina 1/4
12195 Laptop-Ständer
BESTIMMUNGSGEMĂ„SSER GEBRAUCH
- Individuell in Höhe und Neigung einstellbares Tischstativ
- für Laptops, CD-Player u.v.a. Geräte dieser Größenordnung
MERKMALE & FĂ„HIGKEITEN
- Exakte Einstellungen dank formschlĂĽssiger Zahngelenk-
- verbindungen
- Der hochwertige Materialmix aus Stahl (FuĂź), Aluminium
- (Ausleger, Auflage) und Zink-DruckguĂź (Zahngelenke) sorgt
- für ausgezeichnete und dauerhafte Stabilität bei verblüffend
- geringem Gewicht (2,9 kg)
- Rutschhemmende Gumminoppen (3x 4 St.) dienen der
- Standsicherheit und schonen die Geräte (z.B. auch ein
- Zweitgerät auf der Bodenplatte)
- Gummierte Anschläge sichern das Laptop bei geneigter
- Auflageplatte. Ihre Position kann ja nach Gerätegröße
- individuell eingestellt werden.
- Der Aufbau erfolgt im Handumdrehen ohne Einsatz von
- Werkzeugen
- Das flache PackmaĂź (65 mm) eignet sich hervorragend fĂĽr
- den mobilen Einsatz, auch dank optional erhältlicher
- 12199 Tragetasche
- Auflage: 303 x 270 mm, Standfläche 303 x 284 mm, Höhe: 65-265 mm
SICHERHEITSHINWEISE
Vielen Dank, dass Sie sich fĂĽr dieses Produkt entschieden haben. Bitte lesen
und beachten Sie vor Aufbau und Betrieb dieses Produkts sorgfältig diese
Anleitung. Sie informiert Sie ĂĽber alle wichtigen Schritte, um eine sichere
Handhabung zu gewährleisten. Wir empfehlen, sie auch für den späteren
Gebrauch aufzubewahren.
- Max. zentrische Belastung: 8 kg
- SicherheitsprĂĽfung des eingestellten Neigungswinkels,
- für den wir einen Wert zwischen 0° - 60° empfehlen.
- Vorgang: Laptop sicher halten und im ungĂĽnstigsten
- Vorgang: aufgeklappten Zustand auf die Platte legen.
- Besteht Kippgefahr, ist ein flacher Winkel zu wählen.
- Nur für den Innenbereich, nicht in Feuchträumen
- Der Untergrund muss tragfähig und eben sein.
- Gerät stets in zentrischer Lage positionieren
- Ă„nderungen am Stativ (Position, Neigung) immer
- im unbelasteten Zustand vornehmen
- Prüfen Sie regelmäßig die Festigkeit der Installation,
- insbesondere der Schraubverbindungen sowie
- das Ineinandergreifen der Zähne an den Gelenken
- Die Möglichkeit das Produkt zu verstellen birgt
- naturgemäß Einklemmgefahren: umsichtige
- Handhabung ist daher unverzichtbar
- Ein beschädigtes Stativ darf zunächst nicht weiter ein-
- gesetzt werden bzw. erst nach qualifizierter Reparatur
AUFSTELLANLEITUNG

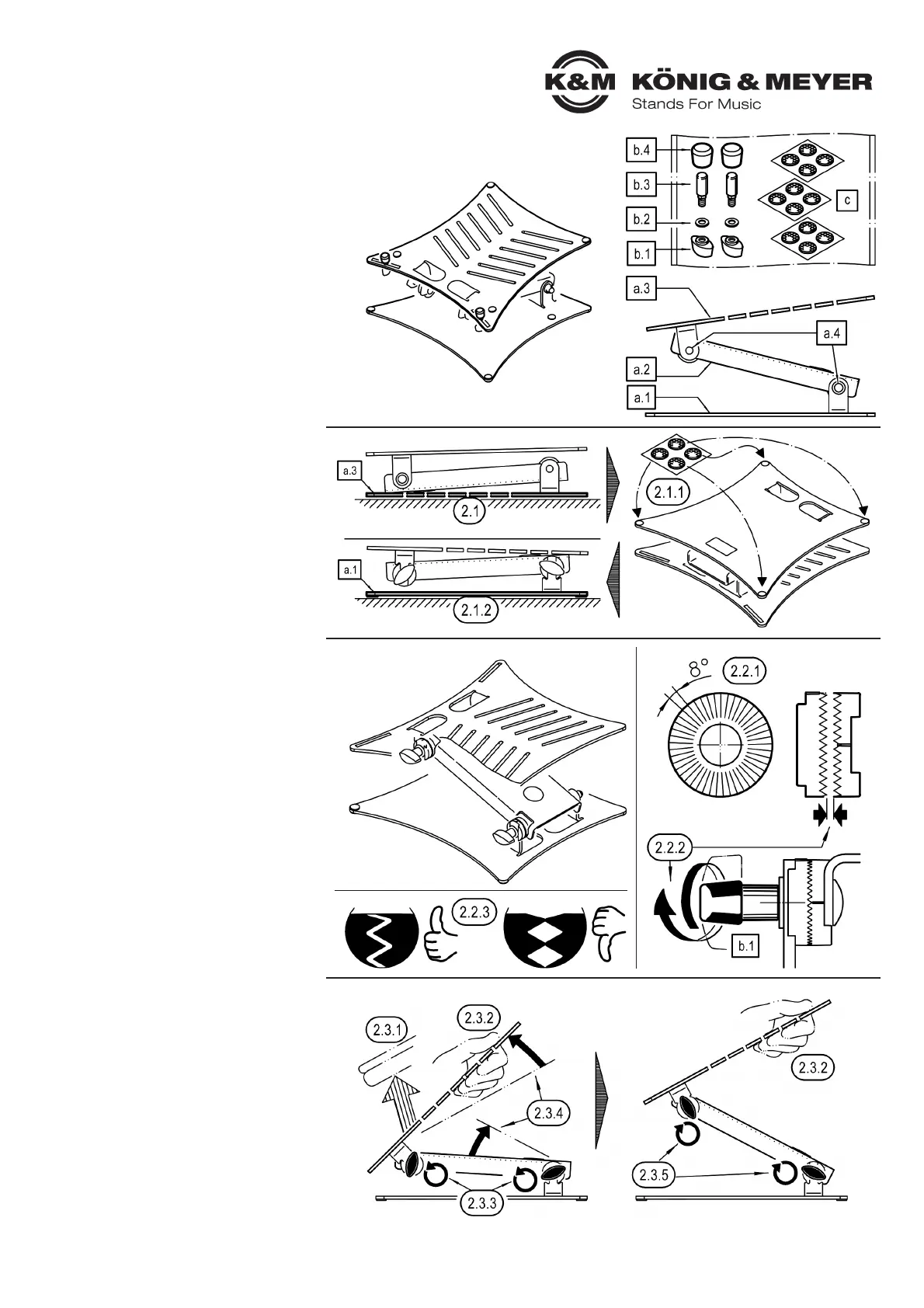

1. BESTANDTEILE
Bitte Sichtprüfung vornehmen, ob alle Teile vollständig
vorhanden und soweit erkennbar in Ordnung sind.
a. Laptop-Tischstativ (vormontiert)
a. - FuĂźplatte - a.1 a.2 Ausleger - a.3 Auflageplatte
a. - Gelenkverbindung inkl. Verzahnung (2x) a.4
b. Anschläge (je 2x) - im Zubehörbeutel:
b. - Flügelmutter 21 mm/M5 - U-Scheibe ø 5,3/10 mm b.1 b.2
b. - Anschlagbolzen ø 8/M5 - Gummikappe ø 15 mm b.3 b.4
c. Gumminoppen - im Zubehörbeutel
c. - 3 Streifen mit je 4 selbstklebenden Noppen ø 12 mm
2. AUFSTELLEN und MONTIEREN
2.1 LAPTOP-TISCHSTATIV aus dem Karton nehmen a
2.1 und auf der geschlitzten Auflageplatte ablegen. a.3
2.1.1 c Vier Gumminoppen (= 1 Streifen) in die Ecken
2.1.1 auf der Unterseite der FuĂźplatte kleben.
2.1.2 Tischstativ nun auf der Bodenplatte abstellen.
2.2 GELENKVERBINDUNG inkl. VERZAHNUNG (a.4)
2.2 Beide Zahngelenke sind bereits vormontiert. Sie dienen:
2.2 - der Verbindung beider Platten mit dem Ausleger a.2
2.2 - der Einstellung des Neigungswinkels der Auflage a.3
2.2.1 HINWEISE!
2.2.1 Die Zahngelenke bestehen aus je zwei stirnverzahnten
2.2.1 Scheiben, welche in Stufen zu 8° verdrehbar sind.
2.2.2 Zum VERSTELLEN des Neigungswinkels mĂĽssen die
2.2.2 Klemmen um mind. eine volle Umdrehung geöffnet b.1
2.2.2 werden, so dass sich die Zahnspitzen beim Verdrehen
2.2.2 nicht berĂĽhren. Ansonsten droht vorzeitiger VerschleiĂź.
2.2.3 Beim FIXIEREN der Zahnscheiben ist zu beachten, dass
2.2.3 die Stirnverzahnungen nicht Spitze auf Spitze stehen,
2.2.3 sondern vielmehr fest und spielfrei ineinandergreifen.
2.3 AUFSTELLEN und VERSTELLEN des TISCHSTATIVS
2.3.1 Traglast abnehmen, falls vorhanden
2.3.2 Mit einer Hand Auflageplatte festhalten
2.3.3 Mit der anderen beide Klemmen um mindestens eine
2.3.3 volle Umdrehung öffnen (siehe ). 2.2.2
2.3.4 Auflageplatte in gewünschte Lage (Neigung, Höhe) bringen
2.3.5 2.2.3 Beide Klemmen wieder fest anziehen (siehe ).
1. BESTANDTEILE
2. AUFSTELLEN und MONTIEREN
2.2 GELENKVERBINDUNG inkl. VERZAHNUNG
2.3 AUFSTELLEN und VERSTELLEN des TISCHSTATIVS
Material
FuĂźplatte:
Stahl, pulverbeschichtet, basaltgrau
Ausleger und Auflageplatte:
Aluminium, pulverbeschichtet, basaltgrau
Rastscheiben:
Zink-DruckguĂź, pulverbeschichtet, schwarz
Schrauben, Scheiben:
Stahl, verzinkt
Kappen, Griffe, Noppen:
PE, PA, PUR, schwarz
Traglast max. 8 kg zentrische Last
MaĂźe
FuĂźplatte: B x T: 303 x 284 mm
Auflageplatte: B x T: 303 x 284 mm
Höhe: 65-265 mm
Karton innen: 301 x 310 x 89 mm
Gewicht 2,9 kg
KĂ–NIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
12195-000-87 Rev.2a 03-80-423-00 9/20
TECHNISCHE DATEN
WARTUNG, REINIGUNG
- Pflege- und Wartungsarbeiten sind stets im unbelasteten
- Zustand durchzufĂĽhren. Dabei ist auf eventuelle
- Gefährdungen wie z.B.:
- - Einklemmen, - AnstoĂźen, - Kippen, zu achten und
- diese zu vermeiden
- Zur Pflege ein leicht feuchtes Tuch und ein nicht
- scheuerndes Reinigungsmittel benutzen
BENUTZERHINWEISE
3. ANSCHLĂ„GE PLATZIEREN
3.1 b.1 FlĂĽgelmuttern lockern...
3.2 ...und Anschlagbolzen nach Wunsch verschieben
3.3 FlĂĽgelmuttern wieder fest anziehen
5. LĂśFTUNGSSCHLITZE
Die zwölf Schlitze in der Auflageplatte dienen
der besseren Belüftung des abgestellten Gerätes.
5. ABMESSUNGEN
6. NEIGUNG EINSTELLEN
siehe Kapitel AUF- und VERSTELLEN 2.3
7. SICHERHEIT DER EINSTELLUNG
Die Standsicherheit von Stativ und Last hängen ab vom:
7.1 Neigungswinkel der Aufnahmeplatte, sowie von der
7.2 Lage des Schwerpunktes der Traglast, welcher sich
7.2 innerhalb der FuĂźplatte des Stativs befinden sollte.
7.2 HINWEIS!
7.2 Zunächst stets vorsichtig prüfen ob das Stativ nach
7.2 dem Aufbringen der Traglast zum Kippen neigt. Falls
7.2 ja, ist eine kippsichere Stativeinstellung zu wählen.
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Installation wackelt
F: B: Untergrund auf Eignung prĂĽfen (Ebenheit, Festigkeit)
F: B: Greifen die Zähne der Rastscheiben vollständig und
F: B: spielfrei ineinander?
F: B: Sind die Gumminoppen unter der FuĂźplatte c a.1
F: B: vollzählig und richtig positioniert?
F: B: Sind die Schraubverbindungen fest angezogen?
F: Gerät sitzt nicht richtig bzw. wackelt
F: B: Sind die Anschlagbolzen richtig platziert? b
F: B: Sind die Gumminoppen auf der Auflageplatte c a.3
F: B: vollzählig und richtig positioniert?
2.4 ANSCHLÄGE ( aus dem Zubehörbeutel) b.1-4
2.4.1 b.3 Anschlagbolzen von oben durch einen
2.4.1 der beiden unteren Schlitze der Auflageplatte
2.4.1 schieben. Die seitlichen Abflachungen des
2.4.1 Bolzens dienen als Verdrehschutz und mĂĽssen
2.4.1 in den Schlitz eintauchen.
2.4.2 b.1 b.2 FlĂĽgelmutter und U-Scheibe von
2.4.2 unten mit dem Anschlagbolzen verschrauben
2.4.3 b.4 Gummikappe auf den Bolzen aufpressen
2.4.4 Am anderen Schlitz nun den zweiten
2.4.4 Anschlag b montieren.
2.5 GUMMINOPPEN c ( aus dem Zubehörbeutel)
2.5.1 Auflageplatte: Vier Gumminoppen (= 1 Streifen)
2.5.1 aufkleben, wobei die genauen Abstände von
2.5.1 den Dimensionen des Gerätes abhängen.
2.5.2 Bodenplatte Oberseite: Gegebenenfalls auch hier
2.5.2 vier Gumminoppen (= letzter Streifen) aufkleben
2.5.2 oder Streifen aufbewahren für späteren Bedarf.
2.4 ANSCHLĂ„GE
2.5 GUMMINOPPEN
3. ANSCHLĂ„GE PLATZIEREN
5. ABMESSUNGEN
5. LĂśFTUNGSSCHLITZE
7. SICHERHEIT der EINSTELLUNG
12195 Laptop stand
INTENDED USE
- Height and inclination adjustable table-top stand suited for laptops,
- CD players and several other devices of the same size
FEATURES & CAPABILITIES
- Exact settings thanks to form-fit tooth joint connections
- The high- quality material mix made of steel (base),
- aluminium (arm, support) and zinc die-casting (tooth joints)
- ensures long lasting stability and weighs only 2.9 kg
- Anti-slip rubber burl (3 x 4 pcs.) provide stability and
- protect the equipment (e.g. a second device on the base plate)
- Rubberised stop collars secure the laptop when the support
- plate is inclined. Their position can be individually adjusted
- according to the size of the equipment.
- The assembly takes place in no time; no tools are required.
- The flat pack (65 mm) is ideal for transport, due to the
- optionally available 12199 carrying case
- Support: 303 x 270 mm, stand space 303 x 284 mm,
- height: 65-265 mm
SAFETY INSTRUCTIONS
Thank you for choosing this product. Please read and follow these
instructions carefully. They inform you about all necessary and important
steps concerning safe installation and operation. We recommend that you
keep them for future reference.
- Max. centric load: 8 kg
- Safety check for the adjusted inclination angle, for which
- we recommend a value between 0° - 60°.
- Procedure: hold the open laptop securely and place it in
- Procedure: the most unfavourable condition on the plate.
- If there is danger of tipping over, please choose a flatter
- angle.
- For indoor use only, not in damp rooms.
- The floor should be load-bearing and level.
- Always position the equipment in a central position.
- Stand modifications (position, inclination) should be
- carried out under unloaded condition.
- Check the stability of the installation regularly, in particu-
- lar the screw connections and the tooth joint connections.
- The possibility to adjust the product has hidden entrap-
- ment danger: cautious handling is essential.
- Do not use the stand if damaged or only after a qualified
- repair.
INSTALLATION INSTRUCTIONS
1. COMPONENTS
Please carry out a visual inspection to ensure that all parts
are available and, as far as recognisable, in order.
a. Laptop table stand (pre-assembled)
a. - Base plate - Extension arm - Support plate a.1 a.2 a.3
a. - Tooth joint connections (2x) a.4
b. Stops (2x each) - in the accessory bag:
b. - wing nut 21 mm/M5 - washer ø 5,3/10 mm b.1 b.2
b. - stop bolt ø 8/M5 - rubber cap ø 15 mm b.3 b.4
c. Rubber burl - in accessory bag:
c. - 3 strips, each strip with 4 self-adhesive burls ø 12 mm
2. SET-UP and ASSEMBLY
2.1 Remove the LAPTOP TABLE-TOP STAND from a
2.1 a.3the box and place it on the slit support plate .
2.1.1 c 1Stick the four rubber burl (= 1 strip) in
2.1.1 the corners at the bottom of the base plate.
2.1.2 Now place the table-top stand on the base plate.
2.2 JOINT CONNECTION incl. TOOTHING (a.4)
2.2 Both tooth joints are pre-assembled. They serve:
2.2 a.2- to connect both plates with the extension arm
2.2 a.3- to adjust the inclination angle of the support
2.2.1 NOTE!
2.2.1 The toothed joints consist of two spur toothing discs
2.2.1 each and can be rotated in steps of 8°.
2.2.2 To adjust the inclination angle the clamps must b.1
2.2.2 be opened at least one full turn so that the toothing
2.2.2 tips do not touch each other, otherwise there is risk
2.2.2 of premature wear.
2.2.3 When FIXING the tooth washers please pay attention
2.2.3 that the spur gearing interlocks firmly and without play.
2.3 SETUP and READJUSTING the TABLE STAND
2.3.1 Remove any load
2.3.2 Hold the support plate with one hand
2.3.3 With the other hand open both clamps, at least one
2.3.3 full rotation (see ). 2.2.2
2.3.4 Bring the support plate into the desired position
2.3.4 (inclination, height)
2.3.5 2.2.3 Retighten both clamps (see ).
1. COMPONENTS
2. SET-UP and ASSEMBLY
2.2 JOINT CONNECTION incl. TOOTHING
2.3 SETUP and READJUSTING the TABLE STAND

Product specificaties

Merk: K&M
Categorie: Niet gecategoriseerd
Model: 12195

Heb je hulp nodig?

Als je hulp nodig hebt met K&M 12195 stel dan hieronder een vraag en andere gebruikers zullen je antwoorden


Handleiding Niet gecategoriseerd K&M

K&M

K&M AC 6001 Flex Handleiding

21 Juni 2024
K&M

K&M 16075 Handleiding

21 Juni 2024
K&M

K&M 23840 Handleiding

16 November 2023
K&M

K&M 17680 Memphis Handleiding

16 November 2023
K&M

K&M 17685 Memphis Handleiding

16 November 2023
K&M

K&M 14315 Handleiding

16 November 2023
K&M

K&M 24120 Handleiding

16 November 2023
K&M

K&M 18822 Handleiding

16 November 2023
K&M

K&M 21450 Handleiding

16 November 2023
K&M

K&M 80370 Handleiding

15 November 2023

Handleiding Niet gecategoriseerd

Nieuwste handleidingen voor Niet gecategoriseerd

Philips

Philips Quick Clean Pot QCP10 Handleiding

24 December 2024
Philips

Philips Senseo HD7002 Handleiding

24 December 2024
D-Link

D-Link DUB-C2 Handleiding

24 December 2024
Nec

Nec MultiPresenter Stick DS1-MP10RX1 Handleiding

24 December 2024
Nec

Nec DS1-TM01 Handleiding

24 December 2024
Profoto

Profoto RFi Softbox Octa Handleiding

24 December 2024
Koenic

Koenic KAP 2523 Handleiding

24 December 2024
Philips

Philips HD9921 Handleiding

24 December 2024
Philips

Philips Senseo HD7008 Handleiding

24 December 2024
Onkyo

Onkyo IRK1804C Handleiding

24 December 2024
