A-140-2 Dual ADSR

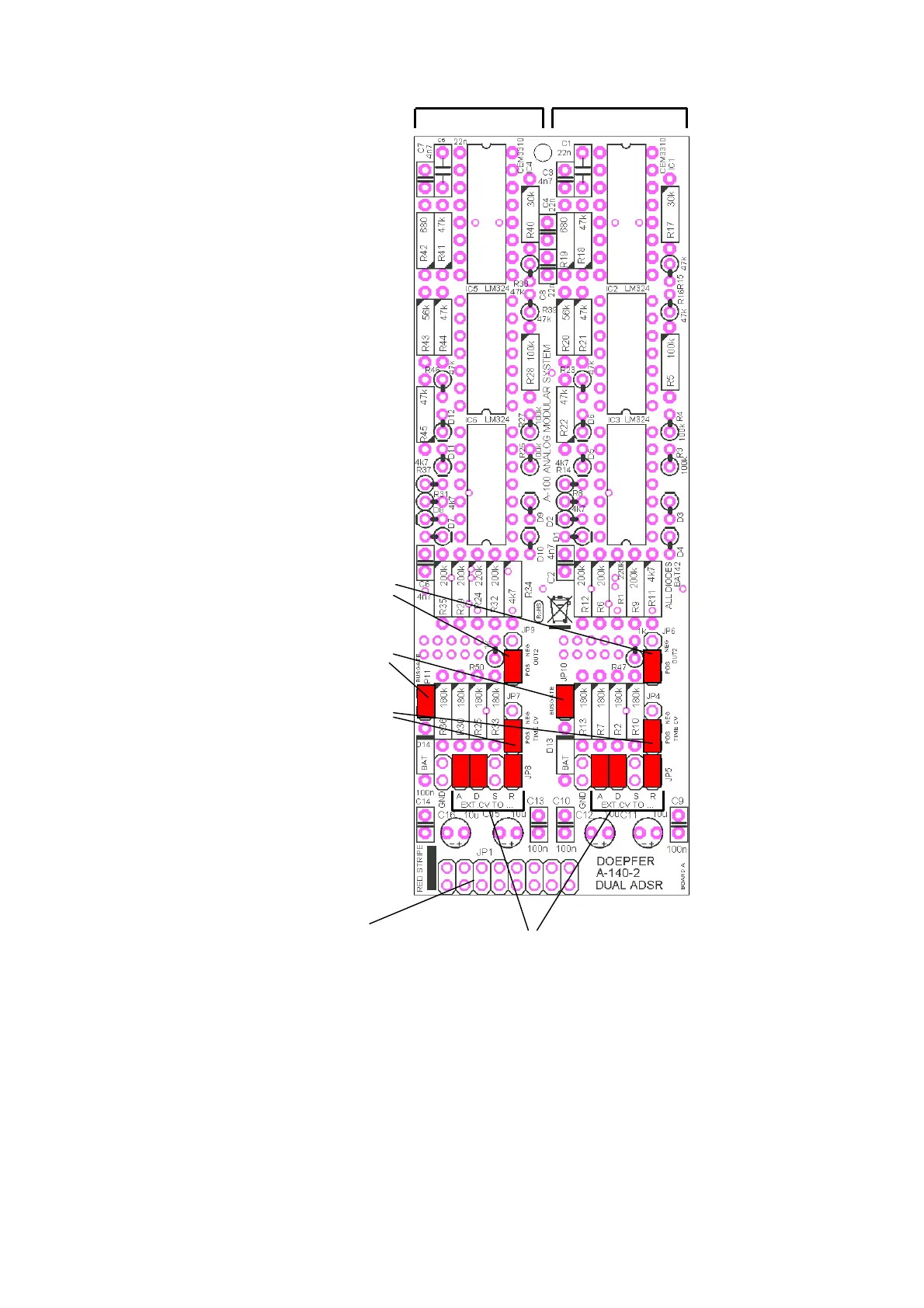

Position and function of the jumpers and connectors Board A
• The picture shows the factory setting of the jumpers.
• To change the polarity of the second output (Output 2) the position of JP6/JP9 has to be changed.
• To disconnect the unit from the gate signal on the bus JP11/JP10 has to be removed.
• To change the direction of the time control voltage CVT (i.e. if an increasing CV increases or decreases the
time parameters) the position of JP7/JP4 has to be changed
• If a parameter (A, D, R) should be removed from the CVT control the jumper in question has to be removed
• Normally Systain is not affected by CVT (as it's not a time parameter) and the corresponding jumper is not
installed in the factory. If voltage control of Sustain is desired the corresponding jumper has to be installed
on the position "S" of JP8/JP5.
JP11/JP10:
Bus Gate
JP9/JP6: Polarity of Output 2
upper position = inverted
lower position = non-inverted
JP7/JP4: Time CV Polarity
upper position = inverted
lower position = non-inverted
JP8/JP5: Time CV assignment
when jumper installed the corresponding
parameter (A, D, S, R) is CV controlled
JP1:
Bus Connecto
r
ADSR #2 ADSR #1
A-140-2 Dual ADSR
Position and function of the jumper Board B
JP14 is an horizontal (lying) jumper and is located on the lower board. To remove or install this jumper a
suitable tool has to be used (e.g. a small plier) because it's between the two boards. One may also remove the
upper from the lower pc board for easier access. For this the mounting screw at the top of the board has to be
removed and the upper board removed from the lower board by pulling out the two 10-pin connectors.
Pay attention to correct alignment of the two small 10-pin connectors that are used to connect the two boards
when the upper board is re-installed. Otherwise the module will be damaged ! Such a damage cannot be
treated as a warranty case !
JP14: Gate normalling
Gate In 1 Gate In 2 Æ
A-140-2 Dual ADSR
Position und Funktion der Steckbrücken und Steckverbinder auf Board A
• Die obenstehende Abbildung zeigt die Werkseinstellung der Steckbrücken.
• Um die Polarität des jeweils zweiten ADSR-Ausgangs (Outpu 2) zu ändern, muss die auf JP6/JP9
aufgesteckte Steckbrücke umgesteckt werden.
• Um die betreffende Einheit vom Gate-Signal des A-100-Busses abzukoppeln, muss die Steckbrücke von
JP11/JP10 abgezogen werden.
• Um die Polarität von CVT zu ändern (d.h. ob eine ansteigende Spannung CVT die Zeitparameter ansteigen
oder abfallen lässt), muss die auf JP7/JP4 aufgesteckte Steckbrücke umgesteckt werden.
• Falls ein Parameter (A, D, R) nicht über CVT gesteuert werden soll, muss die betreffende Steckbrücke
abgezogen werden. Sustain wird normalerweise nicht über CVT gesteuert (kein Zeitparameter). Falls
gewünscht kann aber Sustain auch von CVT gesteuert werden. In diesem Fall muss die betreffende
Steckbrücke bei der Position "S" von JP8/JP5 installiert werden.
JP11/JP10:
Bus Gate
JP9/JP6: Polarität Ausgang 2
obere Position = invertiert
untere Position = nicht invertiert
JP7/JP4: Time CV Polarität
obere Position = invertiert
untere Position = nicht invertiert
JP8/JP5: Time CV Zuordnung
bei aufgestecktem Jumper wird der betreffende
Parameter (A, D, S, R) von CVT beeinflusst
JP1:
Bus Steckverbindung
ADSR 2 ADSR 1
