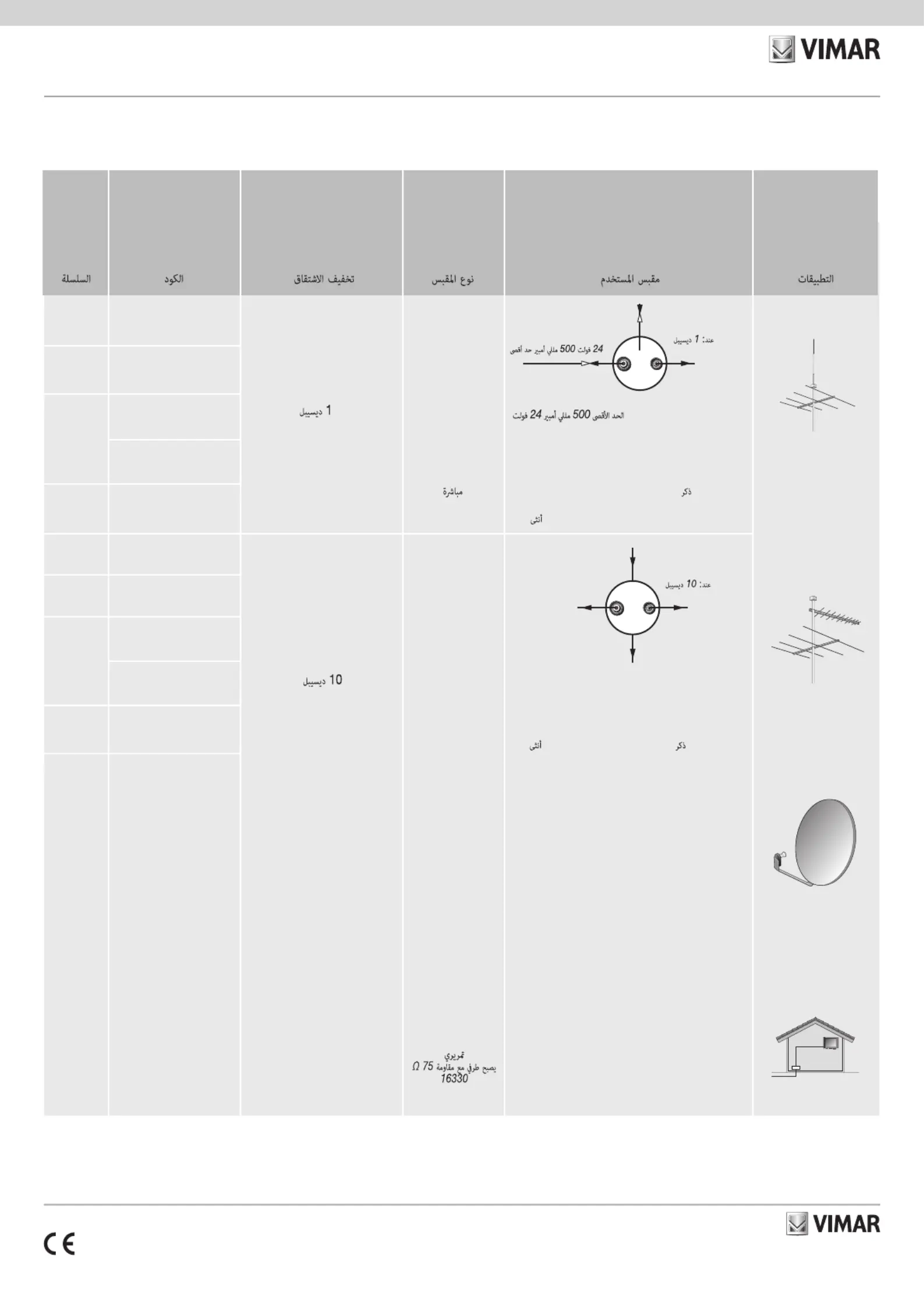

Pagina 1/2

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

49400373C0 02 2111

EIKON ARKÉ IDEA PLANA

Serie

Series

Série

Serie

Σειρά

Codice

Code

Código

Code

Kωδικόσ

Presa d'utente

User socket outlet

Prise utilisateur

Toma usuario

Steckdose-Benutzer

Πρίζα χρήστη

Tipo di presa

Socket outlet type

Type de prise

Tipo de toma

Steckdose-Typ

Tύoσ ρίζασ

Attenuazione di derivazione

Throughpass attenuation

Atténuation de passage

Atenuación de paso

Durchgangsdämbpfung

Aoρρόφηση καταvoμήσ

Applicazioni

Applications

Utlisations

Aplicaciones

Verwendungen

Eφαρμoγέσ

Diretta

Single connection

Directe

Directa

Einzeldose

Aλή

Passante

Diventa terminale

con resistenza 75 Ω

16330

Through-line

Become end-of-line socket

if closed with 16330

75 Ω terminal resistor

Passante

Devient prise terminale

si fermées au moyen de

résistance 75 Ω 16330

Pasante

Se transforma en toma

terminal con la

resistencia 75 Ω 16330

Durchgangsdose

Zeilenende-Steckdose

mit Abschlusswiderstand

75 Ω 16330 werden

∆ιελεύσεωσ

Гιvε ι τερματικήτα

με αvτίσταση 75 Ω

16330

1 dB

10 dB

Eikon

20302.01

Arké

19302.01

Arké

19302.10

Idea

16307.01

17067.01

Plana

14302.01

Eikon

20302.10

Idea

16307.10

17067.10

Plana

14302.10

TV-RD 5-862 MHz

IEC 60169-2

maschio

male

mâle

macho

Stecker

Aρσεvικό

SAT 950-2400 MHz

max 500 mA 24 V

IEC 60169-24 (F)

femmina

female

femelle

hembra

Buchse

Θηλuκό

24 V 500 mA max Ad: 1 dB

Ad: 10 dB

TV-RD 5-862 MHz

IEC 60169-2

maschio

male

mâle

macho

Stecker

Aρσεvικό

SAT 950-2400 MHz

IEC 60169-24 (F)

femmina

female

femelle

hembra

Buchse

Θηλuκό

Presa TV-RD-SAT 2 uscite - 2 moduli • TV-RD-SAT out 2 outs - 2 modules • Prise TV-RD-SAT 2 sorties - 2 modules

Toma TV-RD-SAT 2 salidas - 2 módulos TV-RD-SAT-Stechdose 2 Aus - 2 Module • • Πρίζα TV-RD-SAT 2 εξόδ - 2 modules •ةدحو 2 - جرخم 2 TV-RD-SAT سبقم

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

49400373C0 02 2111

CONFORMITÀ NORMATIVA.

Direttiva EMC. Norme EN 60728-1, EN 60728-4, EN 50083-2.

Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di piombo.

CONFORMITY TO STANDARDS.

EMC Directive. Standards EN 60728-1, EN 60728-4, EN 50083-2.

REACH (EU) Regulation no. 1907/2006 – Art.33. The product may contain traces of lead.

CONFORMITE AUX NORMES.

Directive EMC. Normes EN 60728-1, EN 60728-4, EN 50083-2.

Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces de plomb.

CONFORMIDAD A LAS NORMAS.

Directiva EMC. Normas EN 60728-1, EN 60728-4, EN 50083-2.

Reglamento REACH (UE) n. 1907/2006 – art.33. El producto puede contener trazas de plomo.

NORMENTSPRECHUNG.

EMV-Richtlinie. Normen EN 60728-1, EN 60728-4, EN 50083-2.

REACH-Verordnung (EG) Nr. 1907/2006 – Art.33. Das Erzeugnis kann Spuren von Blei enthalte.

ΚΑΝΟΝΙΣΜΟΙ ΑΝΑΦΟΡΑΣ.

Οδηγία Πρότυπα EMC. EN 60728-1, EN 60728-4 ,EN 50083-2.

Κανονισμός REACh (ΕΕ) αρ. 1907/2006 – Άρθρο 33. Το προϊόν μπορεί να περιέχει ίχνη μολύβδου.

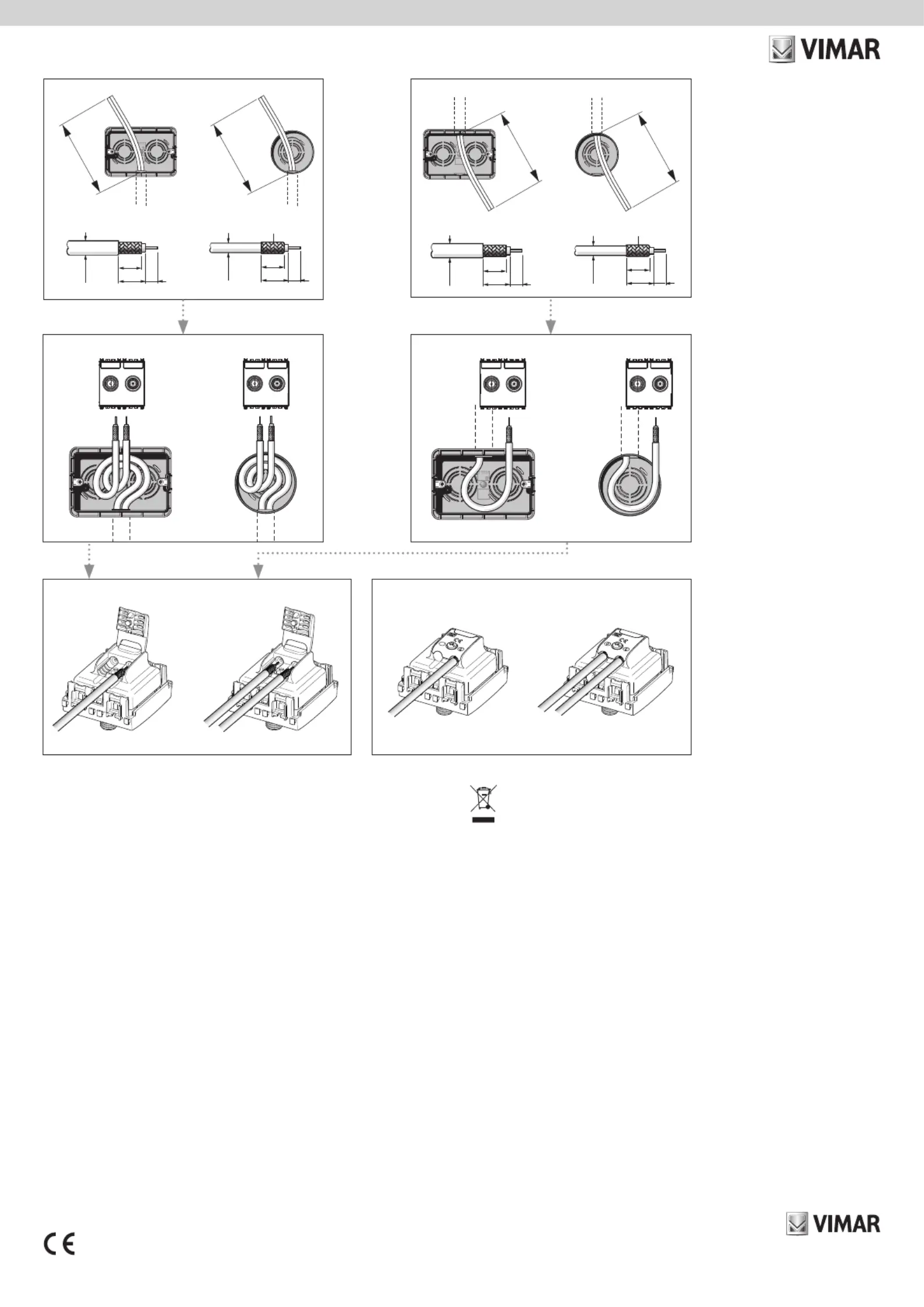

DE IN ITALY

¡C5

200

Calza

rovesciata

Ø 6-7

Ø 4-5

5,5 5,5

MADE

Ð ¡C15

PAT. PEND

V71303

120

Calza

rovesciata

Ø 6-7

Ø 4-5

5,5 5,5

¡C

V71303

MADE IN ITALY

Ð ¡C15

PAT. PEND .

V71303

Nota.

Per le prese dirette il cablaggio

si semplifica data la necessità di

collegare un solo cavo.

Note.

For single connection socket outlet

cabling only one cable is con-

nected.

Note.

Pour le prises directes le câblage

est effectué au moyen d’un seul

câble.

Notas.

Para las tomas directas el cablea-

do se efectua por medio de un

solo cable.

Bemerkung.

Die Verdrahtung der Einzeldosen

vereinfacht sich, da nur ein Kabel

anzuschalten ist.

Σημείωση.

Για τις απλές πσίζες η καλωδίωση

απλοποιείται λόγω της σύνδεσης

ενός μόνο καλωδίου.

4A3B 4B

:

     

.     

.  

. , ,   .( )     EN 50083-2 EN 60728-4 EN 60728-1 EMC

  .33  – 2006/1907  ( ) (REACh)        

.    

RAEE - Informazione agli utilizzatori

Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla ﬁne della propria vita utile deve

essere raccolto separatamente dagli altri riﬁuti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a ﬁne vita agli idonei centri comunali di

raccolta differenziata dei riﬁuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l’apparec-

chiatura che si desidera smaltire al distributore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori di

prodotti elettronici con superﬁcie di vendita di almeno 400 m

2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti

elettronici da smaltire con dimensioni inferiori a 25 cm. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa

al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla

salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.

RAEE - Informazione agli utilizzatori

If the crossed-out bin symbol appears on the equipment or packaging, this means the product must not be included with other general waste

at the end of its working life. The user must take the worn product to a sorted waste center, or return it to the retailer when purchasing a new

one. Products for disposal can be consigned free of charge (without any new purchase obligation) to retailers with a sales area of at least

400 m2, if they measure less than 25 cm. An efﬁcient sorted waste collection for the environmentally friendly disposal of the used device, or

its subsequent recycling, helps avoid the potential negative effects on the environment and people’s health, and encourages the re-use and/

or recycling of the construction materials.

DEEE - Informations pour les utilisateurs

Le symbole du caisson barré, là où il est reporté sur l’appareil ou l’emballage, indique que le produit en ﬁn de vie doit être collecté séparément

des autres déchets. Au terme de la durée de vie du produit, l’utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien

au revendeur lors de l’achat d’un nouveau produit. Il est possible de remettre gratuitement, sans obligation d’achat, les produits à éliminer de

dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d’au moins 400 m

. La collecte séparée appropriée pour l’envoi

successif de l’appareil en ﬁn de vie au recyclage, au traitement et à l’élimination dans le respect de l’environnement contribue à éviter les effets

négatifs sur l’environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l’appareil est composé.

RAEE - Información para los usuarios

El símbolo del contenedor tachado, cuando se indica en el aparato o en el envase, indica que el producto, al ﬁnal de su vida útil, se debe

recoger separado de los demás residuos. Al ﬁnal del uso, el usuario deberá encargarse de llevar el producto a un centro de recogida selectiva

adecuado o devolvérselo al vendedor con ocasión de la compra de un nuevo producto. En las tiendas con una superﬁcie de venta de al menos

400 m2, es posible entregar gratuitamente, sin obligación de compra, los productos que se deben eliminar con unas dimensiones inferiores

a 25 cm. La recogida selectiva adecuada para proceder posteriormente al reciclaje, al tratamiento y a la eliminación del aparato de manera

compatible con el medio ambiente contribuye a evitar posibles efectos negativos en el medio ambiente y en la salud y favorece la reutilización

y/o el reciclaje de los materiales de los que se compone el aparato.

Elektro- und Elektronik-Altgeräte - Informationen für die Nutzer

Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder seiner Verpackung weist darauf hin, dass das Produkt am Ende seiner

Nutzungsdauer getrennt von den anderen Abfällen zu entsorgen ist. Nach Ende der Nutzungsdauer obliegt es dem Nutzer, das Produkt in einer

geeigneten Sammelstelle für getrennte Müllentsorgung zu deponieren oder es dem Händler bei Ankauf eines neuen Produkts zu übergeben. Bei

Händlern mit einer Verkaufsﬂäche von mindestens 400 m

2 können zu entsorgende Produkte mit Abmessungen unter 25 cm kostenlos und ohne

Kaufzwang abgegeben werden. Die angemessene Mülltrennung für das dem Recycling, der Behandlung und der umweltverträglichen Entsor-

gung zugeführten Gerätes trägt dazu bei, mögliche negative Auswirkungen auf die Umwelt und die Gesundheit zu vermeiden und begünstigt den

Wiedereinsatz und/oder das Recyceln der Materialien, aus denen das Gerat besteht.

ΑΗΗΕ - Ενημέρωση των χρηστών

Το σύμβολο διαγραμμένου κάδου απορριμμάτων, όπου υπάρχει επάνω στη συσκευή ή στη συσκευασία της, υποδεικνύει ότι το

προϊόν στο τέλος της διάρκειας ζωής του πρέπει να συλλέγεται χωριστά από τα υπόλοιπα απορρίμματα. Στο τέλος της χρήσης, ο

χρήστης πρέπει να αναλάβει να παραδώσει το προϊόν σε ένα κατάλληλο κέντρο διαφοροποιημένης συλλογής ή να το παραδώσει

στον αντιπρόσωπο κατά την αγορά ενός νέου προϊόντος. Σε καταστήματα πώλησης με επιφάνεια πωλήσεων τουλάχιστον 400

m2 μπορεί να παραδοθεί δωρεάν, χωρίς καμία υποχρέωση για αγορά άλλων προϊόντων, τα προϊόντα για διάθεση, με διαστάσεις

μικρότερες από 25 cm. Η επαρκής διαφοροποιημένη συλλογή, προκειμένου να ξεκινήσει η επόμενη διαδικασία ανακύκλωσης,

επεξεργασίας και περιβαλλοντικά συμβατής διάθεσης της συσκευής, συμβάλλει στην αποφυγή αρνητικών επιπτώσεων για το

περιβάλλον και την υγεία και προωθεί την επαναχρησιμοποίηση ή/και ανακύκλωση των υλικών από τα οποία αποτελείται η συσκευή.

  - (RAEE)    

   .                         X       

            .                   

      2

 400             .               

               . 25              

.                         
