Pagina 1/51

090605

Art nr 29004135 1

sauna&steam

CC300

CC300T

Bruksanvisning för manöverpanel CC 300/CC 300T................................... Svenska sid 2.

Läs anvisningen tillsammans med instruktionerna för bastuaggregat resp ånggenerator. Inkoppling skall utföras

av behörig el-installatör. SPARA ANVISNINGEN! Efter installation överlämnas denna till bastun/steambadets ägare

eller till den som sköter anläggningen.

Operating instructions for control panel CC 300/CC 300T....................... English page 8.

Please read this information together with the instructions supplied with the sauna heater or steam generator.

Installation work must be carried out by an authorised electrician. KEEP THIS INFORMATION IN A SAFE PLACE.

On completion of the installation work, please give these instructions to the owner or operator of the sauna/steam bath.

Gebrauchsanleitung für Kontrollgerät CC 300/CC 300T........................ Deutsch Seite 15.

Benutzen Sie diese Anleitung zusammen mit den Instruktionen für Saunaöfen und Dampfgeneratoren.

Der elektrische Anschluß ist von einem Fachmann auszuführen. ANLEITUNG AUFBEWAHREN! Nach der

Installation ist diese Anleitung dem Sauna-/Dampfbadbesitzer oder Bedienungspersonal auszuhändigen.

Instr. mode d'emploi du tableau de commande CC 300/CC 300T.........Français page 22.

Bien lire ce document ainsi que les instructions du poêle de sauna ou du générateur de vapeur. Les branchements

doivent être effectués par un électricien agréé. CONSERVER CE DOCUMENT! Après installation, le remettre au

propriétaire du sauna/hammam ou au responsable de l'entretien.

Bruksanvisning for manøversentral CC 300/CC 300T................................. Norsk side 29.

Les instruksjons- og bruksanvisningen for badstuovn og dampgenerator. Tilkobling skal utføres av autorisert

installatør. NB! TA VARE PÅ BRUKSANVISNINGEN! Etter installasjonen skal den leveres til eier av badstu/dampbad

eller til den som skal p1-ha ansvar for driften av anlegget.

Brugsanvisning for manøvrepanel CC 300/CC 300T.................................. Dansk side 35.

Læs brugsanvisningen sammen med instruktionerne for saunaovn resp. dampbad-generator. Installation

skal foretages af autoriseret el-installatør. GEM BRUGSANVISNINGEN! Efter installation afleveres brugs-

anvisningen til saunaens/dampbadets ejer eller til den ansvarlige for anlægget.

Asennus- ja käyttöohjeet, käyttötaulu CC 300/CC 300T............................. Suomi sivu 41.

Lue nämä ohjeet samalla kuin saunakiukaan tai höyrygeneraattorinkin ohjeet. Asennuksen saa tehdä

vain pätevä sähköasentaja. SÄILYTÄ OHJEITA HYVIN! Anna ne asennuksen jälkeen saunan/höyrykylvyn

omistajalle tai laitteiston hoitajalle.

BRUKSANVISNING

CC 300

Bild 1. Menydisplay

1 = Vänsterknapp, 2 3 = Mittknapp, = Högerknapp. 4 = Symboler/text

som motsvarar respektive knapp. 5 = Symboler/text för inställning och

visning av aktuella värden.

Knappar och display.

På manöverpanelen finns det tre knappar. Ovanför knapparna i

nederkanten på displayen visas symboler som motsvarar respektive

knapp. De ser olika ut beroende på i vilket läge panelen befinner sig i.

När pilarna syns i Menydisplayen (Bild 1) används vänster- och

högerknapp för att stega till önskad symbol. För att välja symbolen

bekräfta med mittknappen.

I Normaldisplayen (Bild 2) är vänsterknappens funktion ON/OFF och

dess symbol syns ovanför i displayens nederkant. När anläggningen är

igång är symbolen grön, när anläggningen är avstängd blir symbolen röd

och i standby-läge orange. Högerknappens funktion är belysning.

Lampsymbolen är gul när belysningen är på och vit när belysningen är

avstängd. Displayen visar även aktuell temperatur.

Genom att hålla in mittknappen en längre stund återgår panelen till

Normaldisplay om man befinner sig i annat läge.

När ett program är aktivt tryck vänsterknapp 2 sek för att stänga av aktivt

program.

Bild 2. Normaldisplay

Initial uppstart.

Första gången manöverpanelen sätts på måste man göra vissa

inställningar. Välj först region, bekräfta med mittknapp. Därefter väljs

önskat språk, bekräfta med mittknapp. Ange sedan datum och tid.

Använd vänster- och högerknapp för att stega till önskade värden.

Bekräfta med mittknapp. Sist ställs önskad driftstid vid manuell uppstart

in. Grundinställning är 3 timmar men kan väljas mellan 1 till 24 timmar.

Stega uppåt med högerknapp (nedåt med vänsterknapp) tills önskad tid

visas i displayen. Varje knapptryck ökar eller minskar tiden med 15

minuter. För snabbare stegning håll knappen intryckt. Bekräfta med

mittknapp. Därmed är grundinställningen färdig.

Belysning.

Tänds automatiskt när anläggningen startar och släcks automatiskt när

anläggningen stänger av. Belysningen kan också tändas eller släckas

manuellt med tryck på högerknapp när lampsymbolen syns längst ned i

högra hörnet. Symbolen är vit när belysningen är släckt och gul när

belysningen är på.

Kodlås.

Förhindrar obehörig ändring av inställda värden.

Huvudströmbrytare.

På reläboxens, SE aggregatets och de mindre ånggeneratorernas

undersida finns en huvudströmbrytare som endast behöver användas då

anläggningen skall vara frånkopplad under längre tid.

Tips! Termometern i bastun placeras på sådan höjd, att visade värden

överensstämmer med de exakta siffror CC 300 visar.

Stand by.

Stand by är av stort värde för tylarier i hotell, badhus etc, där

besöksfrekvensen växlar. Under lågfrekventa perioder står anläggningen

inställd på energisnål "beredskapsvärme", som snabbt accelereras till

önskad badtemperatur vid tryck på ON alternativt extern brytare. Här

sparar Stand by funktionen stora belopp årligen.

Som framgår av nedanstående exempel finns många möjligheter att

enkelt programmera ett passande badprogram.

Exempel Stand by.

Tre olika badanläggningar som har öppet mellan klockan 8

00 och 2000

och med växlande besökfrekvens enligt nedanstående alternativ.

Alt. 1) Ett litet antal badgäster som kommer sporadiskt under hela öppet-

tiden. Programmera Stand by mellan 8

00 och 2000. Badgästerna (eller

badvaktmästaren) aktiverar badprogrammet genom ett tryck på CC-

panelens ”ON” knapp.

Alt. 2) Ett litet antal badgäster kommer sporadiskt mellan 8

00 och 1400.

Efter klockan 1400 brukar anläggningen vara välbesökt fram till stäng-

ningsdags. Programmera Stand by mellan 8

00 och 1400 och programmera

fast ”ON” tid mellan 1400- 2000. De sporadiska badgästerna aktiverar

badprogrammet med ett tryck på CC-panelens ”ON” knapp.

Alt. 3) Ett stort antal badande mellan klockan 8

00- 1000, 1300- 1400 och

mellan 1800- 2000. Resten av dagen besöks endast sporadiskt av

badgäster. Programmera Stand by mellan 800 och 2000, programmera

fasta ”ON” tider för de välbesökta badtiderna enligt ovan. De sporadiska

badgästerna aktiverar badprogrammet med ett tryck på CC-panelens

”ON” knapp.

INSTÄLLNINGAR

CC 300

MANUELLT TILL/FRÅNSLAG.

Inställning av badtemperatur.

Välj [Meny] i Normaldisplay och sedan temperaturmätaren. Stega uppåt

till önskad temperatur, bekräfta med [OK].

Starta anläggningen

Välj sedan retursymbolen, bekräfta med mittknapp och välj ON/OFF-

symbolen för att starta ”badet”. Tryck en gång till på ON/OFF för frånslag.

Symbolen är röd när anläggningen är avstängd och grön när

anläggningen är igång.

AUTOMATISKT TILL/FRÅNSLAG.

Inställning av badtemperatur.

Välj [Meny] i Normaldisplay och sedan temperaturmätare. Stega till

önskad temperatur, bekräfta med [OK].

Starta timerfunktion

Välj [Meny] i Normaldisplay. Välj därefter [Program] och sedan [Timer].

Ställ in förvalstid (tid till start av anläggningen), bekräfta med OK.

Tillslagstid är nu aktiverad och badet startar automatiskt efter inställd tid.

Tid till start visas uppe i vänstra hörnet. Du kan när som helst stänga av

förvalstiden medan timern räknar ned genom att trycka två gånger på

ON/OFF-symbolen. Om badet har startat stänger man av genom att

trycka en gång på ON/OFF-knapp.

4 1 2 5 3

VECKOURSPROGRAMMERING

med olika inställningar på olika veckodagar eller med samma

inställning alla veckodagar.

Timer

Översikt Åter

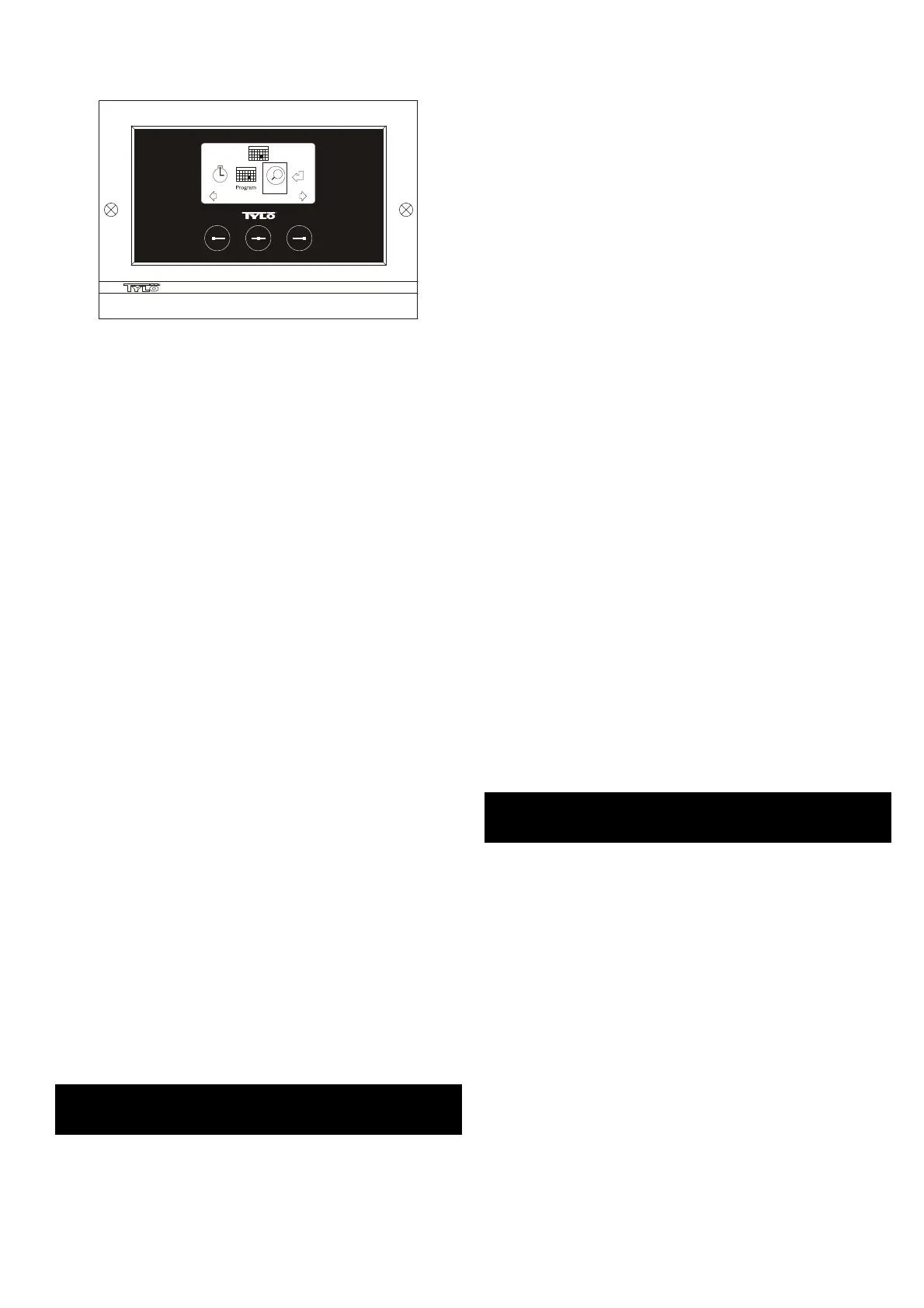

Bild 3. Programdisplay

Inställning av till/frånslag/standby, temperatur.

Välj [Meny] i Normaldisplay och sedan Program. Välj Program en gång

till i Programdisplay (se bild 3). Vid tryck på [OK] ändras markeringen

[Lägg till] till mörkblå. Man är då inne i program mode. Välj först önskad

dag (aktuell text är rödmarkerad) genom att använda piltangenterna. Det

går att välja varje enskild veckodag för sig men man kan även direkt välja

måndag-söndag (för att få samma inställning alla veckodagar), måndag-

fredag eller lördag-söndag. Bekräfta med [OK]. Ställ sedan in vilket

klockslag anläggningen ska starta. Varje tryck på piltangenterna stegar

tiden upp eller ned 15 minuter, tryck på [OK] när önskad starttid syns i

displayen. Välj sedan önskad stopptid och tryck [OK]. Ange om

anläggningen ska vara på, av eller standby den tid som valts. ON/OFF-

symbolen väljs grön om anläggningen ska vara på, röd om anläggningen

ska vara av och orange vid standby. Vid val att anläggningen ska vara på

görs även inställning för önskad temperatur, stega med piltangenterna

och bekräfta med [OK]. För att göra en ny programmering tryck på

högerknapp en gång för att markera [Lägg till] och sedan på [OK].

Upprepa sedan ovanstående procedur. För att återgå till Normaldisplay

välj [Åter], bekräfta med [OK]. Välj [Åter] en gång till och sedan [OK]. Om

inga knapptryckningar görs återgår manöverpanelen automatiskt till

Normaldisplay efter ca: 30 sekunder. Vill man ta bort alla

förprogrammerade tider väljer man [Rensa kalender]. Man kan även

avaktivera all program tillfälligt genom att välja [Kalender AV].

För att få en enkel översikt över de program som är förprogrammerade

välj [Översikt] i Programdisplay. Där visas schemaläggningen i form av

staplar som visar rött när anläggningen är avstängd, grönt när

anläggningen är igång och gult vid standby.

Så snart man trycker på ON när anläggningen är i stand by-läge, stiger

temperaturen till den inställda badtemperaturen. Efter 1 timme återgår

anläggningen automatiskt till fortsatt stand by-temperatur. Varje nytt tryck

på ON startar 1 timmes badperiod.

Är anläggningen i OFF-läge så gäller de inställningar som gjordes vid

initial uppstart.

Om anläggningen är igång kan man manuellt stänga av med tryck på

OFF. (Stänger endast av pågående bad).

Man kan även avaktivera hela kalenderfunktionen tillfälligt vid exempelvis

någon serviceåtgärd och sedan enkelt aktivera den igen.

BAD UTANFÖR PROGRAMMERAD TID

om panelen är kodspärrad.

Tylariet kan användas vid annan tid än inprogrammerad. Med ett tryck på

ON startar 1 timmes badtid. Önskas förlängning av badperioden, trycker

man åter på ON. Anläggningen stänger automatiskt av 1 timme efter

sista knapptryckningen.

OBS! Glöm ej att kodspärra panelen.

PANELINSTÄLLNINGAR

CC 300

Display.

LCD ljusstyrka.

Välj [Meny] i Normaldisplay, [Service] och sedan [Display]. Markera

[Ljusstyrka (%)] och tryck mittknapp. Markeringen blir mörkblå och värdet

för ljusstyrkan i displayen kan ändras. Tryck [OK] för att bekräfta.

LCD Ljusstyrka vid viloläge.

Välj [Meny] i Normaldisplay, [Service] och sedan [Display]. Markera

[Ljusstyrka vid viloläge (%)] och tryck mittknapp. Markeringen blir

mörkblå och värdet för ljusstyrkan i displayen när panelen är i Stand by-

läge kan ändras. Tryck [OK] för att bekräfta. Fabriksinställning är 30%.

Tid till LCD viloläge.

Välj [Meny] i Normaldisplay, [Service] och sedan [Display]. Markera [Tid

till viloläge] och tryck mittknapp. Markeringen blir mörkblå och värdet går

att ställas för när ljusstyrkan i displayen ska ändras efter det att panelen

gått in i Stand by-läge. Tryck OK för att bekräfta.

Service.

Se SERVICEINSTÄLLNINGAR

Kodlås.

Välj [Meny] i Normaldisplay och sedan [Service]. Stega till [Kodlås] och

tryck på [OK]. Ange önskad kod. Stega med piltangenterna till rätt siffra

och bekräfta med [OK]. Kodlåset aktiveras automatiskt vid

programmering och går till Normaldisplay.

För att återgå till ospärrat läge, upprepa ovanstående och sätt kod till

0000.

Det går ej att ändra några inställningar när kodlåset är aktiverat. Det går

att starta och stänga av anläggningen samt tända och släcka

belysningen. Badet är igång den tid man angett i Servicemenyn under

[Bad utanför prog tid] (fabriksinställning 1 timme).

Allmän kod som alltid fungerar är 1995.

OBS! Alla inställningar skall göras innan eventuell kodspärr.

Språk.

Välj [Meny] i Normaldisplay och sedan [Service]. Välj språk och stega

med piltangenterna till önskat språk och tryck sedan [OK].

Klocka.

Välj [Meny] i Normaldisplay och sedan [Service]. Välj [Inställning klocka].

Ange först rätt dag, stega med piltangenterna och bekräfta med [OK].

Ställ sedan in aktuellt klockslag, först timmar och sedan minuter.

Fabriksinställning.

Välj [Meny] i Normaldisplay och sedan [Service]. Välj [Fabriksinställning].

Välj [Ja] eller [Nej] med piltangenterna tryck sedan [OK]. Genom att välja

[Ja] försvinner alla programmeringar och egna inställningar som gjorts

och panelen får de fabriksinställningar som den hade från början.

SERVICEINSTÄLLNINGAR

CC 300

Service.

I Servicemenyn kan den som sköter anläggningen göra diverse

inställningar såsom maximal badtemperatur. Det rekommenderas dock

att behålla de fabriksinställningar som finns. Servicemenyn är belagd

med en kod för att inte obehöriga ska kunna ändra på dessa

inställningar. I Normaldisplay tryck [Meny] och sedan [Service]. Välj

[Service] och tryck koden 124.

Systeminställningar.

Maximal driftstid

[Max driftstid (h)] – Detta är den driftstid som ställdes in vid initial

uppstart. Denna tid gäller ej då anläggningen är programmerad. Går att

ställa mellan 1 till 24 timmar, fabriksinställning är 3 timmar.

Temperaturenhet

[Temperatur (C°/F)] – Denna parameter ställer in om temperaturen ska

visas i grader Celsius eller Fahrenheit.

Testmeny

Testmenyn används endast för felsökning och teknisk support via Tylö.

Max temperatur.

[Max temp (C°/F)] – Här ställer man in den maximala temperaturen som

anläggningen kan programmeras till. Vid bad i Tylarium är

maxtemperaturen 55°C.

Product specificaties

Merk:	Tylö
Categorie:	Thermostaat
Model:	CC300T

Heb je hulp nodig?

Als je hulp nodig hebt met Tylö CC300T stel dan hieronder een vraag en andere gebruikers zullen je antwoorden

Uw naam*

Jouw email*

Schrijf hier uw vraag

Handleiding Thermostaat Tylö

Tylö CC300 Handleiding

20 Maart 2024

Tylö CC200 Handleiding

20 Maart 2024

Tylö CC300T Handleiding

20 Maart 2024

Handleiding Thermostaat

Nieuwste handleidingen voor Thermostaat

Tru Components TCN4S-24R Handleiding

18 December 2024

Tru Components TK4S-14RC Handleiding

18 December 2024

Tru Components TX4S-14R Handleiding

17 December 2024

Warmup 5iE Handleiding

16 December 2024

Warmup +Kit Handleiding

16 December 2024

Nobo Connect SWT-IZW Handleiding

15 December 2024

Nobo Connect SWT-IZB Handleiding

11 December 2024

Hive Thermostat Handleiding

10 December 2024

GENERAL Life HT15S Handleiding

9 December 2024

GENERAL Life HT15 Handleiding

9 December 2024
