Lees hieronder de 📖 handleiding in het Nederlandse voor Satel MSD-350 (4 pagina's) in de categorie Beveiliging. Deze handleiding was nuttig voor 24 personen en werd door 2 gebruikers gemiddeld met 4.5 sterren beoordeeld
Pagina 1/4

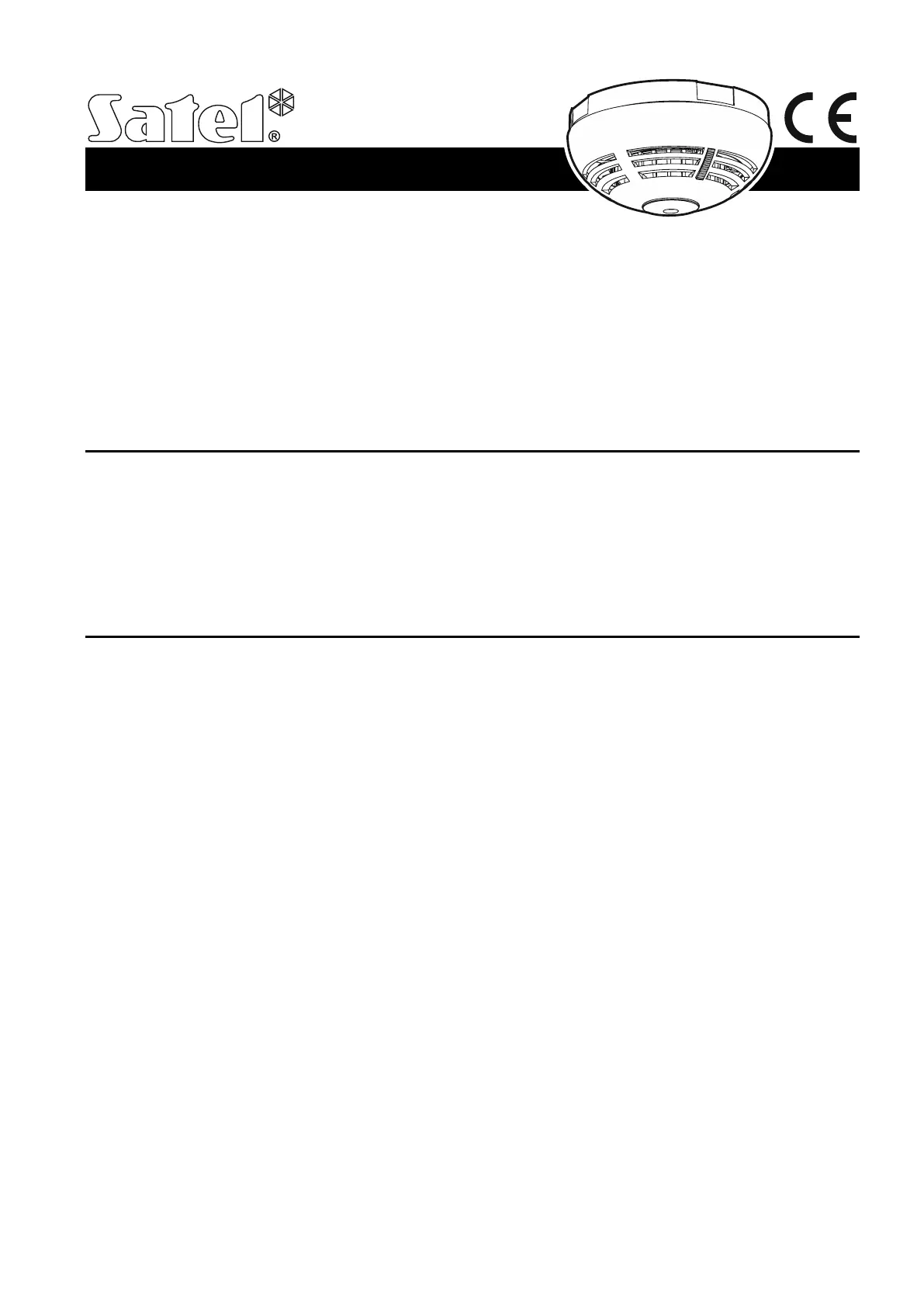

MSD-350
DRAADLOZE ROOKDETECTOR msd-350_nl 03/19
De MSD-350 detector kan de vroege stadia van brandontwikkeling detecteren bij enige zichtbare rook.
De detector kan standalone of als onderdeel van een draadloos systeem werken. De detector wordt
ondersteund door de:
• PERFECTA 16-WRL, PERFECTA 32-WRL en PERFECTA-T 32-WRL alarmsystemen,
• MICRA alarm module (firmware versie 2.02 of nieuwer),
• VERSA-MCU controller,
• MTX-300 controller.
Deze handleiding is van toepassing op de detector met firmwareversie 1.0. De stikker van het apparaat bevindt
zich in de behuizing.
1. Eigenschappen
• EN 14604 compatibele zichtbare rookmelder.
• detectie van optische kamervervuiling.
• rode LED voor optische signalering.
• ingebouwde zoemer.
• test optie.
• sabotage beveiliging tegen het openen van de behuizing (indien toegepast in een draadloos systeem).
• batterij status controle.
2. Beschrijving
Rook detectie
Een optische methode wordt gebruikt voor detectie van zichtbare rook. De detector compenseert automatisch
geleidelijke veranderingen in de optische kamer, veroorzaakt door stofafzetting. Indien de rook concentratie in
de optische kamer de ingegeven drempelwaarde overschrijd zal een alarm worden geactiveerd.
Brandalarm signalering
Het alarm wordt visueel weergegeven (LED brand constant) en akoestisch (repeterend geluid) voor 5 minuten.
Als u de test / resetknop (aangeduid met de letter A in figuur 2) tijdens het alarm indrukt, wordt de
alarmtoestand gewist en wordt de rookdetectiefunctie in de detector gedurende 5 minuten geblokkeerd.
Werking modes
U kunt de werking mode via de jumper instellen (Fig. 4):
• jumper verwijdert – standalone mode.
• jumper geplaatst – werking in een 433 MHz draadloos systeem. De detector werkt op dezelfde manier als in
de standalone modus, maar bovendien:
− zend deze draadloze transmissies
− controleert deze de status van het sabotagecontact.
Werking in een draadloos systeem
Draadloze transmissies
Elke 15 minuten stuurt de detector een draadloze transmissie met informatie over de status (periodieke
verzending). Dit is voor het monitoren van de aanwezigheid en werking van de detector. Bijkomende
communicatie vindt plaats bij een alarm (rook wordt gedetecteerd door de detector) of sabotage
(sabotageschakelaar is geopend) en na herstel van het alarm (rook wordt niet meer gedetecteerd door de
detector) of sabotage (sabotageschakelaar is gesloten) .
Testmode
De test mode staat aan voor 20 minuten na het plaatsen van de batterij of openen van het sabotagecontact.
Wanneer de detector in de testmode werkt, geeft de LED aan:
• sabotage – AAN voor 2 seconden,
• periodieke transmissie – kort knipperen.
2 MSD-350 SATEL
3. Installatie
De detector is ontworpen voor installatie binnenshuis. Voor normale huis- en / of kantoortoepassingen dienen
de detectoren op het plafond te worden geïnstalleerd, op een afstand van minimaal 0,5 meter van de muur
of andere objecten.
Installeer de detector niet in ruimtes met een hoge concentratie stof en/of vorming van
condensatie of water/stoom. De detector dient niet in de nabijheid van kachels en kooktoestellen
te worden geplaatst.
De detector behuizing kan niet worden gesloten zonder eerst een batterij te plaatsen.
Plaats geen batterij als de zoemer losgekoppeld is.
Er bestaat een gevaar voor explosie van de batterij, indien de batterij anders gebruikt
of behandeld wordt dan aanbevolen door de fabrikant.
Let op bij de installatie en het vervangen van de batterij. De fabrikant is niet aansprakelijk voor
de consequenties van het niet juist plaatsen van de batterij.
1. Verwijder de plastic stofkap.
2. Draai de behuizing tegen de klok in (Fig. 2) en verwijder deze (Fig. 3).
3. Indien de detector als standalone apparaat moet gaan werken, verwijder de jumper (aangeduid met letter B
in fig. 4) van de pennen op de print en sla de stappen 5-8 over.
Opmerking: Nadat de batterij geïnstalleerd is zal het verwijderen / plaatsen van de jumper geen effect hebben
op de werking van de detector.
4. Installeer de batterij.
5. Registreer de detector in het draadloze systeem (zie de PERFECTA / PERFECTA-T/ VERSA / VERSA IP /
VERSA Plus alarmsysteem installatiehandleiding, MICRA module handleiding of MTX-300 controller
handleiding).
6. Selecteer de plaats waar de detector geïnstalleerd moet worden en bevestig deze daar tijdelijk.
7. Sluit en open het sabotagecontact. Indien de alarm transmissie ontvangen is kunt u doorgaan met
de installatie van de detector. Als de alarm transmissie niet ontvangen is, dan dient u de detector ergens
anders te plaatsen en vervolgens de test opnieuw uit te voeren.
8. Schroef de achterkant van de behuizing vast op de muur. De pluggen en schroeven welke bijgeleverd zijn
met de detector, zijn bedoeld voor steen, beton en soortgelijke montage oppervlakken. Voor andere
oppervlakken (bijv. gipsplaten, hout, piepschuim), dient u gebruik te maken van andere pluggen, zoals
daarvoor vereist.
9. Sluit de detector behuizing en schroef deze vast.
10. Druk de test / reset knop in en houd deze vast (aanduiding letter A in Fig. 2). Het alarm wordt geactiveerd.
11. Als in het pand waar de detector geïnstalleerd is, werkzaamheden worden uitgevoerd die kunnen leiden tot
vervuiling van de optische kamer, plaats de plastic stofkap op de detector en laat deze daar totdat het werk
voltooid is.
4. Onderhoud
De detector moet regelmatig worden gecontroleerd op juiste werking. Periodieke controles dienen ten minste
om de zes maanden te worden uitgevoerd. Om te controleren of de detector goed werkt op, druk de test / reset
knop (aangeduid met de letter A in Figuur 2). Het alarm wordt geactiveerd.
Reinigen van de optische kamer
Stofafzetting daarin kan leiden tot het slecht functioneren van het apparaat. Het is aan te bevelen dat u de
optische kamer minstens een keer per jaar schoonmaakt. Reinigen is nodig wanneer de LED vervuiling van de
kamer aangeeft (knippert 2 keer per 30 seconden).
1. Verwijder de schroefbevestiging van de behuizing (Fig. 1).
2. Draai de behuizing tegen de klok in (Fig. 2) en verwijder deze (Fig. 3).
3. Verwijder de batterij.
4. Haal de stekker van de zoemer los (aangeduid met letter A in Fig. 4) van de print.
5. Duw de pallen naar buiten (fig. 5) en verwijder de print met de optische kamer (Fig. 6).
6. Duw de pallen van de optische kamer naar buiten (Fig. 7) en verwijder deze (Fig. 8).
7. Gebruik een zachte borstel/kwast of perslucht, reinig het labyrint in de kap evenals de basis van de optische
kamer, met aandacht voor de uitsparingen waar de LED's zijn geïnstalleerd.
8. Herplaats de behuizing van de optische kamer.
9. Leg de zoemer draden in de juiste groeven.
SATEL MSD-350 3
10. Plaats de elektronische print met de optische kamer weer terug tussen de bevestigingsclips. De print moet
zo worden gemonteerd zodat de LED overeenkomt met de lichtgeleider knop.
11. Sluit de stekker van de zoemer weer aan op de print.
12. Herplaats de batterij.
13. Sluit de behuizing van de detector.
14. Druk de test/reset knop in en houd deze vast (aanduiding letter A in Fig. 2). Het alarm wordt geactiveerd.
5. Batterij vervangen
Lege batterijen mogen niet worden weggegooid, maar dienen te worden ingeleverd in
overeenstemming met de bestaande regelgeving voor de bescherming van het milieu.
Wanneer de batterij vervangen moet worden (de batterijspanning daalt tot onder 2,75 V), informeert de detector
u hierover door middel van LED en geluiden (3 korte flitsen van de LED en 3 korte piepjes om de 30 seconden).
1. Verwijder de schroefbevestiging van de behuizing (Fig. 1).
Product specificaties
| Merk: | Satel |
| Categorie: | Beveiliging |
| Model: | MSD-350 |
