Pagina 1/2

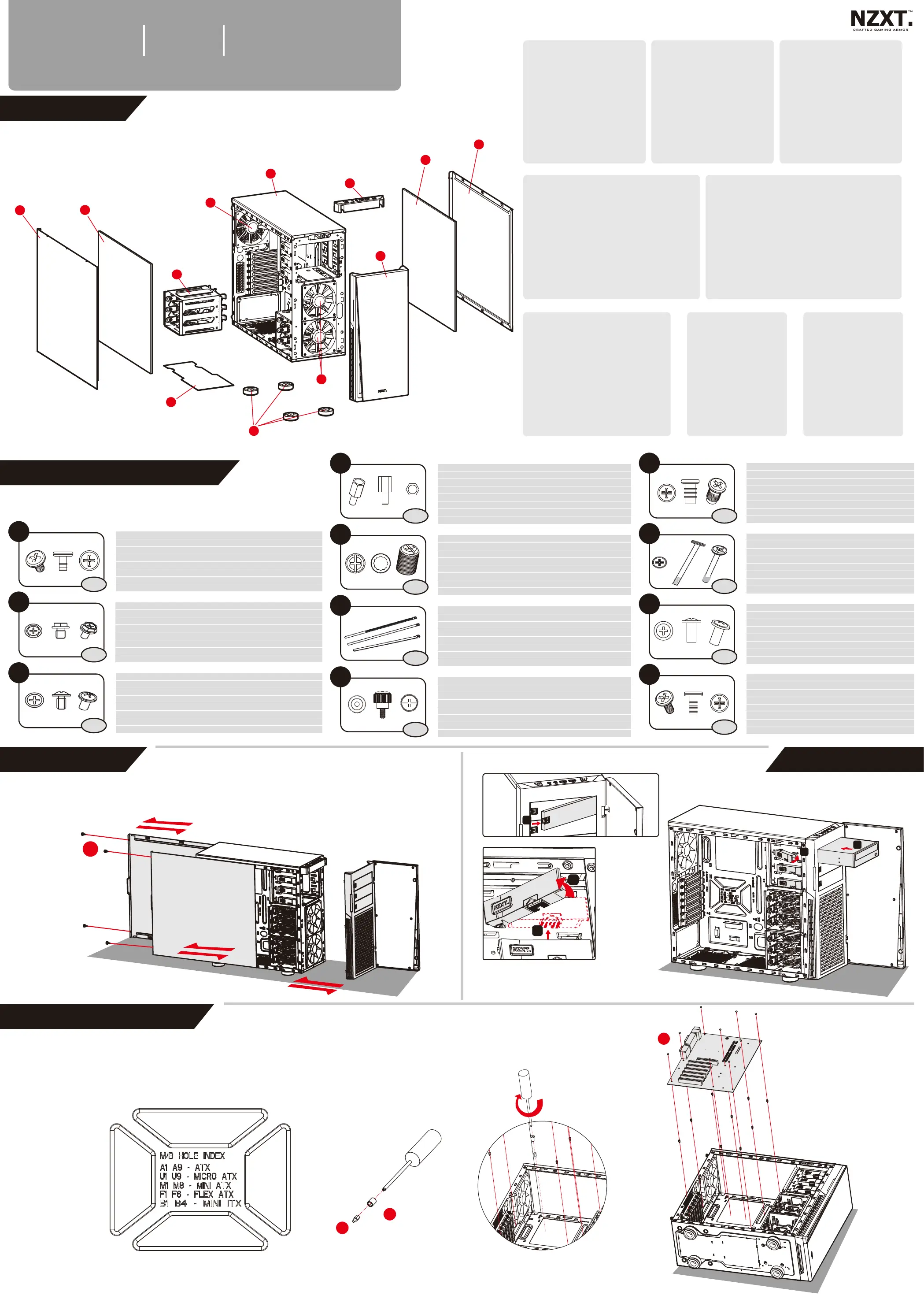

EXPLODED VIEW

EXPLOSIONSDARSTELLUNG

VISTA DETALLADA

VUE ÉCLATÉE

VISUALIZAÇÃO DESTACADA

ПОКОМПОНЕНТНЫЙ ВИД

部件分解图

展開図

1011

1. Electronic Module

2. Front panel

3. Sound-absorbing cotton to the right

4. Right side panel

5. Rear 120mm Fan

6. Removable hard disk bay

7. Front 120mm fan

8. Chassis pad

9. Filter

10. Sound-absorbing cotton to the left

11. Left side panel

12. Main body

1. Module électronique

2. Panneau avant

3. Ouate insonorisante à droite

4. Panneau droit

5. Ventilateur (120mm d'épaisseur)

6. Baie de disque dur amovible

7. Ventilateur de façade (120mm d'épaisseur)

8. Patin de châssis

9. Filtre

10. Ouate insonorisante à gauche

11 Panneau gauche

12. Corps principal

1. Módulo electrónico

2. Panel frontal

3. Algodón para absorber sonido situado a la derecha

4. Panel derecho

5. Ventilador (120mm de grosor)

6. Bahía para unidades de disco duro extraíble

7. Ventilador frontal (120mm de grosor)

8. Acolchado del chasis

9. Filtro

10. Algodón para absorber sonido situado a la izquierda

11. Panel izquierdo

12. Estructura principal

1. Elektronische Module

2. Frontblende

3. Schallabsorbierende Baumwolle rechts

4. Rechte Blende

5. Lüfter (120 mm dick)

6. Herausnehmbarer Festplatteneinschub

7. Vorderer Lüfter (120 mm dick)

8. Gehäusepolsterung

9. Filter

10. Schallabsorbierende Baumwolle links

11. Linke Blende

12. Hauptkörper

1. Módulo Eletrônico

2. Painel frontal

3. Algodão para absorção de ruído à direita

4. Painel direito

5. Ventoinha (120mm de espessura)

6. Compartimento amovível para disco rígido

7. Ventoinha frontal (120mm de espessura)

8. Revestimento do chassis

9. Filtro

10. Algodão para absorção de ruído à esquerda

11. Painel esquerdo

12. Unidade principal

1. Электронный модуль

2. Передняя панель

3. Звукопоглощающая ткань справа

4. Правая панель

5. Вентилятор (толщиной 120 м м)

6. Съемный отсек для жесткого диска

7. Передний вентилятор (толщиной 120 м )м

8. Подкладка системного блока

9. Фильтр

10. Звукопоглощающая ткань слева

11. Левая панель

12. Основной корпус

1. 电子模块

2. 前面板

3. 右吸音棉

4. 右侧板

5. 后12cm风扇

6. 可拆硬盘笼

7. 前12cm风扇

8. 机箱脚垫

9. 防尘滤网

10. 左吸音棉

11. 左侧板

12. 机身主体

1.電子モジュール

2.フロントパネル

3.右側消音材

4.右側パネル

5.背面120mmファン

6.ＨＤＤケージ

7.フロント120mmファン

8.シャーシ底部ゴム足

9.防塵フィルター

10.左側消音材

11.左側パネル

12.シャーシ本体

NetzteilinstallationSechskant schraube 6-32

Installation du bloc d’alimentationVis hexagonale 6-32

Instalación de fuente de alimentaciónTornillo hexagonal 6-32

Instalação da fonte de alimentaçãoParafuso hexagonal 6-32

安装电源六角螺丝 6-32

電源固定用電源用ネジ　6-32

Установка блока питанияВинт с шестиграннойголовкой 6-32

Power supply installationHexagon screw 6-32

Motherboard installation

Motherboard-InstallationAbstandhalter

Installation de la carte mèreDouille à sertir

Установка материнской платы

Зазор

Instalación de la tarjeta madreSeparador

Instalação da placa principalSeparador

安装主板支座绝缘螺钉

マザーボードの固定用スタンドオフ（6角支柱）

Standoff

Installation des 5,25 Zoll-LaufwerksSchraube M3x5

Installation du lecteur 5,25"

Установка дисковода 5,25’’

Vis M3x5

Винт M3x5

Instalación de unidad de disco de 5,25”Tornillo M3x5

Instalação da unidade de 5,25 polegadasParafuso M3x5

安装 5.25 驱动器螺丝 M3x5

5.25"ドライブの固定用

M3ネジ M3x5

5.25 Drive installationScrew M3x5

x13

Seitliche Blende, Erweiterungskarte und Festplatteneinschub installieren

Rändelschraube 6-32

Installer le panneau latéral, la carte d'extension et le plateau de disque dur

Установка боковой панели, платы расширения и отсека для жесткого диска

Vis de serrage à main 6-32

Винт с барашком 6-32

Instale el panel lateral, la tarjeta de expansión y la bandeja para unidades de disco duro

Tornillo de pulgar 6-32

Instalar painel lateral, cartão de expansão e tabuleiro do disco rígido

Parafusos borboleta 6-32

安装侧板，扩展卡，硬盘笼

指旋螺丝 6-32

サイドパネル、拡張カート、ＨＤＤケージの装着

サムネジ6-32

Install side panel, expansion card, and hard disk trayThumb s crew 6-32

LüfterinstallationSchraube 5x10KT

Installation du ventilateur

Vis 5x10KT

Винт 5x10KT

Instalación de ventiladorTornillo 5x10KT

Instalação da ventoinhaParafuso 5x10KT

安装风扇螺丝 5x10KT

安装风扇ネジ　５x10KT

Fan installationScrew 5x10KT

Installation des vorderen LüftersSchraube 6-32x28

Installation ventilateur avant

Установка фронтального вентилятора

Vis 6-32x28

Винт 6-32x28

Instalación de ventilador frontalTornillo 6-32x28

Instalação da ventoinha frontalParafuso 6-32x28

安装前部风扇螺丝 6-32x28

前面冷却ファン設置用ネジ6-32x28

Front fan installationScrew 6-32x28

Installation des FestplattenträgersSchraube 6-32 x 8 mm

Instalación de la bandeja de disco duro

installation du plateau du disque dur

Tornillo 6-32 x 8mm

Vis 6-32 x 8mm

Instalação do compartimento do disco rígidoParafuso 6-32 x 8mm

Установка лотка для жесткого диска Винт мм 6-32 x 8

安装硬盘托盘螺丝 6-32 x 8mm

ＨＤＤトレイ固定用6−32ｘ8ｍｍネジ

Hard drive tray installationScrew 6-32 x 8mm

x24

Installation der 2,5-Festplatte

Schraube M3 x 7mm

Instalación de disco duro 2,5

Installation du disque dur 2,5

Tornillo M3 x 7mm

Vis M3 x 7mm

Instalação do disco rígido de 2,5 polegadasParafuso M3 x 7mm

Установка жесткого диска 2,5''Винт M3 x 7mm

2.5硬盘安装

螺丝 M3 x 7mm

2.5ＨＤＤ固定用

ネジ M3 x 7mm

2.5 hard drive installation

Screw M3 x 7mm

Motherboard Installation

Motherboard-InstallationAbstandhalter-Schlüssel

Installation de la carte mèreTourne-à-gauche de douille

Установка материнской платыГаечный ключ

Instalación de la tarjeta madreLlave del separador

Instalação da placa principalChave para separador

安装主板支座绝缘螺钉扳手

6角支柱固定用簡易レンチスタンドオフ用レンチ

Standoff wrench

Motherboard installation

Motherboard-Installation

Installation de la carte mère

Schraube 6-32x5

Vis 6-32x5

Установка материнской платыВинт 6-32x5

Instalación de la tarjeta madreTornillo 6-32x5

IInstalação da placa principalParafuso 6-32x5

安装主板螺丝 6-32x5

マザーボードの固定用ネジ　6-32ｘ5

Screw 6-32x5

Cable ma nagement

KabelverwaltungKabelbinder

Gestion des câblesSerre-câble

Система организации проводов

Хомут для кабеля

Manejo de los cables

Amarre de cable

Gestão de cabosBraçadeiras para cabos

线缆管理线缆扎带

ケーブルの整理用結束バンド

Cable tie

COMPONENT LIST(including installed)

BLENDE ENTFERNEN

EXTRACCIÓN DE PANEL

RETRAIT DU PANNEAU

REMOÇÃO DOS PAINÉIS

СНЯТИЕ ПАНЕЛИ

卸下面板

パネルの取り外し

PANEL REMOVAL

5.25 Drive Installation

MOTHERBOARD INSTALLATION

INSTALLATION DER HAUPTPLATINE

INSTALACIÓN DE LA PLACA BASE

INSTALLATION DE LA CARTE MÈRE

INSTALAÇÃO DA PLACA PRINCIPAL

УСТАНОВКА СИСТЕМНОЙ ПЛАТЫ

主板安装

マザーボードの装着

H230 Manual

Classic

Silent Chassis

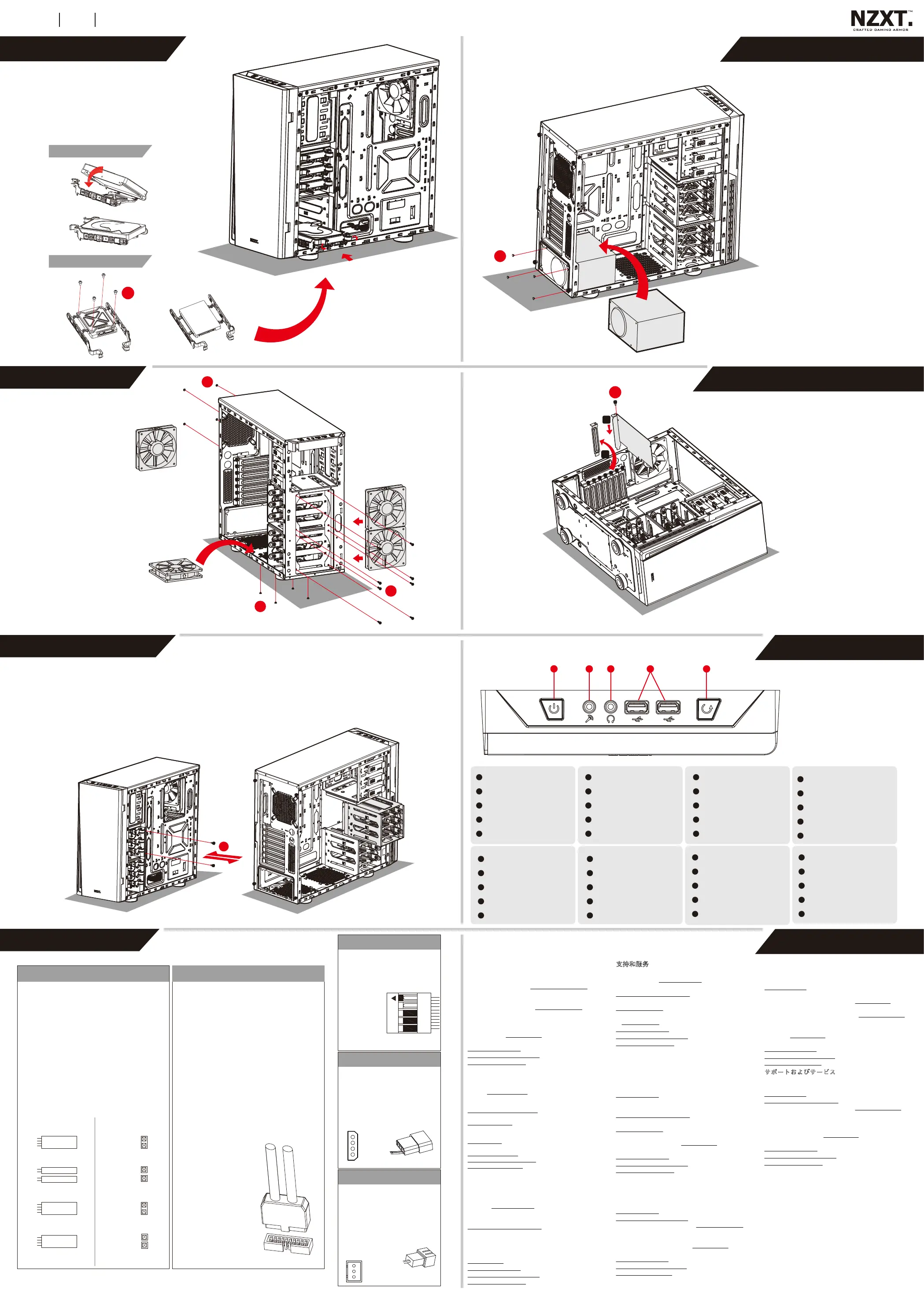

HDD DRIVE INSTALLATION

FESTPLATTENLAUFWERK INSTALLIEREN

INSTALACIÓN DE LA UNIDAD DE DISCO DURO

INSTALLATION DU DISQUE DUR

INSTALAÇÃO DA UNIDADE DE DISCO RÍGIDO

УСТАНОВКА ЖЕСТКОГО ДИСКА

硬盘安装

HDDドライブの取り付け

3.5” Hard Drive

A.A.

B.B.

2.5” Hard Drive

A. B.

INSTALLATION DER STROMVERSORGUNG

INSTALACIÓN DE LA FUENTE DE ALIMENTACIÓN

INSTALLATION DE L’ALIMENTATION

INSTALAÇÃO DA FONTE DE ALIMENTAÇÃO

УСТАНОВКА ИСТОЧНИКА ПИТАНИЯ

电源安装

電源の装着

INSTALLATION DER STROMVERSORGUNG

INSTALACIÓN DE LA FUENTE DE ALIMENTACIÓN

INSTALLATION DE L’ALIMENTATION

INSTALAÇÃO DA FONTE DE ALIMENTAÇÃO

УСТАНОВКА ИСТОЧНИКА ПИТАНИЯ

电源安装

電源の装着

POWER SUPPLY INSTALLATION

INSTALLATION DER STROMVERSORGUNG

INSTALACIÓN DE LA FUENTE DE ALIMENTACIÓN

INSTALLATION DE L’ALIMENTATION

INSTALAÇÃO DA FONTE DE ALIMENTAÇÃO

УСТАНОВКА ИСТОЧНИКА ПИТАНИЯ

电源安装

電源の装着

Установка вентилятора

FAN INSTALLATION

INSTALLATION DES LÜFTERS

INSTALACIÓN DEL VENTILADOR

INSTALLATION DU VENTILATEUR

INSTALAÇÃO DA VENTOINHA

风扇安装

ファンの装着

EXPANSION CARD INSTALLATION

ELECTRONIC SYSTEMS

INSTALLATION DER ERWEITERUNGSKARTE

INSTALACIÓN DE LA TARJETA DE EXPANSIÓN

INSTALLATION DE LA CARTE D’EXTENSION

INSTALAÇÃO DA PLACA DE EXPANSÃO

УСТАНОВКА ПЛАТЫ РАСШИРЕНИЯ

扩展卡安装

拡張カードの装着

HDD CAGE INSTALLATION

FESTPLATTENKÄFIG INSTALLIEREN

INSTALACIÓN DE CAJA DE HDD

INSTALLATION DE LA CAGE HDD

INSTALAÇÃO DO COMPARTIMENTO

DA UNIDADE DE DISCO RÍGIDO

УСТАНОВКА ОТСЕКА ДЛЯ ЖЕСТКИХ ДИСКОВ

HDD 盒安装

ＨＤＤケージ着脱

ELEKTRONISCHE SYSTEME

SISTEMAS ELÉCTRONICOS

SYSTÈMES ÉLECTRONIQUES

COMPONENTES ELETRÓNICOS

ПОКОМПОНЕНТНЫЙ ВИД

部件分解图

展開図

Restart

I/O Switch

Microphone

Earphone

USB 3.0

Schalter

Mikrofon

Ohrhörer

USB 3.0

Neustart 5

Commutateur

Microphone

Écouteur

USB 3.0

Redémarrer

Выключатель

Микрофон

Наушники

Разъем USB3.0

Кнопка перезапуска

开关

麦克风

耳机

USB 3.0

重启

パワースイッチ

Ｍｉｃインプット

ＨＤオーディオアウトプット

3.0ポート

リセットスイッチ

Interruptor

Microfone

Auricular

USB3.0

Reiniciar

Conmutador

Micrófono

Auriculares

USB3.0

Reiniciar

1 2 3 4 5

USB 3.0 HEADER INSTALLATION

INSTALLATION DER USB 3.0-STIFTLEISTE

Dieser Anschluss stellt die Datenverbindung für die

USB 3.0-Anschlüsse an der Vorderseite.

INSTALACIÓN DEL CONECTOR USB 3.0

Este conector proporciona la conexión de datos

para los puertos USB3 del panel delantero

INSTALLATION USB 3.0 PRINCIPAL

Ce connecteur transmet les données vers les ports

USB 3.0 du panneau avant.

INSTALAÇÃO DO CONECTOR USB 3.0

Este conector possibilita a ligação de dados para

as portas USB3 do painel frontal.

УСТАНОВКА РАЗЪЕМА USB 3.0 HEADER

Этот кабель обеспечивает

информационную связь для

разъемов на передней USB3

панели.

USB 3.0插头安装

该连接器为前面板USB3端口

提供数据连接。

ＵＳＢ3.0ヘッダーの接続

このコネクタはフロントパ

ネルの3.0ＵＳＢポートに

データ接続しています。

FRONT PANEL CONNECTION

前面板连接

フロントパネル部スイッチとＬＥＤの接続

ANSCHLUSS AN VORDERSEITE

CONEXIÓN DEL PANEL DELANTERO

BRANCHEMENTS DU PANNEAU AVANT

FRONT PANEL CONNECTION

ПОДКЛЮЧЕНИЕ ПЕРЕДНЕЙ ПАНЕЛИ

These connectors provide the signals for the

front panel LEDs and switches.

H.D.D LED

POWER SW

RESET SW

BLACK

- P LED

+ P LED

BLACK

HD AUDIO

HD-AUDIO

AUDIO HD

ÁUDIO HD

HD AUDIO

高清音频

ＨＤオーディオ

HD AUDIO

This connector attaches to your sound

card or motherboard and is used to

provide the front panel mic input and

headphone output.

CABLE CONNECTIONS

+12VDC

GND

+5VDC

Разъем

Conector 4P

4P接口

ファン4 ピンコネクタ

4P Connector

GND

+12VDC/+5VDC

Tachometric S ligna

Разъем

Conector 3P

3P接口

ファン3 ピンコネクタ

3P Connector

Soporte y servicio

Si tiene preguntas o problemas con el producto NZXT que

usted compró, no dure en ponerse en contacto con

service@nzxt.com y suministrar una explicación detallada de

su problema así como su prueba de compra. Puede hacer

consultas sobre piezas de repuesto en . Para rma@nzxt.com

comentarios y sugerencias, escriba un mensaje de correo

electrónico a nuestro equipo de diseño: designer@nzxt.com.

Gracias por comprar un producto NZXT. Para más

información acerca de NZXT, visítenos en línea. Página web

de NZXT: Subscríbase a las comunidades www.nzxt.com

NZXT:

www.nzxt.com/forum

www.facebook.com/nzxtcorp

www.reddit.com/r/nzxt

支持和服务

如果有任何疑问或者在使用 NZXT 产品的过程中遇到任何

问题，欢迎联络，联络时请提供关于问service@nzxt.com

题的详细说明及购买凭证。您可以向

http://www.nzxt.com/support 查询更换部件。如有任何意

见或建议，欢迎致信我们的设计团队，电子邮件地址是

designer@nzxt.com NZXT。感谢您购买产品。有关

NZXT NZXT 的更多信息，请访问我们的在线网站。网站

：加入 NZXT 社区：www.nzxt.com

www.nzxt.com/forum

www.facebook.com/nzxtcorp

www.reddit.com/r/nzxt

サポートおよびサービス

購入されました

NZXT

の製品に関するご質問または問題は

、問題の詳細および購入の証明を添えて、ご遠慮なく

service@nzxt.comまでご連絡ください。交換部品は

http://www.nzxt.com/support までお尋ねください。ご意

見およびご提案は弊社設計チーム、designer@nzxt.comま

でメールを送信してください。

NZXT

製品をご購入いた

だきましてありがとうございます。

NZXT

に関する詳細

は、インターネット上のウェブサイトをご覧ください。

NZXT

ウェブサイト: コミュニティwww.nzxt.com NZXT

への参加:

www.nzxt.com/forum

www.facebook.com/nzxtcorp

www.reddit.com/r/nzxt

Служба поддержки и обслуживания

В случае возникновения вопросов или неисправностей в

приобретенных вами продуктах обращайтесь по NZXT

адресу: service@nzxt.com с подробным описанием

проблемы и подтверждением покупки. О наличии

запчастей можно узнать обратившись, по адресу:

http://www.nzxt.com/support. Замечания и предложения

отправляйте в адрес нашей группы разработчиков :

designer@nzxt.com. Благодарим вас за покупку продукта

NZXT. Более подробная информация о компании NZXT

представлена на наших веб -сайтах. Веб сайт- NZXT:

www.nzxt.com. Для участия в сообществах посетите NZXT

веб сайт- :

www.nzxt.com/forum

www.facebook.com/nzxtcorp

www.reddit.com/r/nzxt

Kundendienst und service

Falls Fragen oder Probleme bezüglich Ihres NZXT-Produktes

auftreten, wenden Sie sich bitte mit einer detaillierten

Problembeschreibung und Ihrem Kaufbeleg an

service@nzxt.com. Ersatzteile können Sie unter

http://www.nzxt.com/support anfragen. Kommentare und

Anregungen senden Sie bitte per designer@nzxt.com an

unser Designteam. Vielen Dank, dass Sie ein NZXT-Produkt

erworben haben. Weitere Informationen über NZXT erhalten

Sie im Internet. NZXT-Webseite: www.nzxt.com Treten Sie

unseren NZXT-Communities bei:

www.nzxt.com/forum

www.facebook.com/nzxtcorp

www.reddit.com/r/nzxt

Support et service

Si vous avez des questions ou des problèmes avec le produit

NZXT que vous avez acheté, n’hésitez pas à contacter

service@nzxt.com avec une description détaillée de votre

problème et votre preuve d’achat. Vous pouvez aussi

commander des pièces de remplacement auprès

http://www.nzxt.com/support. Pour les commentaires et les

suggestions, envoyez un email à notre équipe de design,

designer@nzxt.com. Merci d'avoir acheté ce produit de

NZXT. Pour plus d'informations sur NZXT, visitez notre site

Web. Site Web de NZXT : www.nzxt.com Joignez la

communauté de NZXT :

www.nzxt.com/forum

www.facebook.com/nzxtcorp

www.reddit.com/r/nzxt

Support and service

If you have any questions or problems with the NZXT

product you purchased, please don’t hesitate to contact us

using our support system. www.nzxt.com/support

Please include a detailed explanation of your problem and

your proof of purchase. For comments and suggestions, you

can e-mail our design team,designer@nzxt.com. Lastly we

would like to thank you for your support by purchasing this

product.

For more information about NZXT, please visit us online.

NZXT Website: www.nzxt.com

Join the NZXT communities:

www.nzxt.com/forum

www.facebook.com/nzxtcorp

www.reddit.com/r/nzxt

Assistência e manutenção

Caso tenha questões ou problemas com o produto NZXT

adquirido, não hesite em contactar-nos através do

endereço service@nzxt.com fornecendo a explicação

detalhada do seu problema e a prova de compra. Poderá

solicitar peças de substituição através do endereço

http://www.nzxt.com/support. Para comentários e

sugestões, contacte a nossa equipa de design através do

endereço de e-mail, designer@nzxt.com. Obrigado por ter

adquirido um produto NZXT. Para mais informações

acerca da NZXT, visite-nos online. Web site da NZXT:

www.nzxt.com Junte-se às comunidades da NZXT:

www.nzxt.com/forum

www.facebook.com/nzxtcorp

www.reddit.com/r/nzxt

SUPPORT AND SERVICE

H230 Manual

Classic

Silent Chassis

Product specificaties

Merk:	NZXT
Categorie:	Computerbehuizing
Model:	H230
Kleur van het product:	Wit
Gewicht:	7250 g
Breedte:	195 mm
Diepte:	502 mm
Hoogte:	447 mm
Soort:	PC
Vormfactor:	Midi Tower
Ingebouwde luidsprekers:	Nee
Audio-ingangen:	Ja
Audio-uitgang:	Ja
Materiaal:	Plastic, Steel
Aantal poorten USB 3.2 Gen 1 (3.1 Gen 1) Type A:	2
Vermogenstoevoer inclusief:	Nee
Aantal 5.25" bays:	3
Aantal 3.5" bays:	6
Ondersteunde HDD-groottes:	2.5, 3.5 "
Aantal uitbreidingssleuven:	7
Supported motherboard form factors:	ATX, Micro ATX, Mini-ITX
Zijraam:	Nee
Maximum CPU cooler hoogte:	158 mm
Maximum grafische kaart lengte:	400 mm
Geïnstalleerde ventilators achterkant:	1x 120 mm
