Pagina 1/4

MIMST-1703

RÖRELSEVAKT

För inomhusbruk

En liten och smidig rörelsevakt för inomhusbruk. Ej lämplig att

använda med dimmermottagare.

OBS. Före användning måste bakstycket lossas och skyddsremsan

som sitter under batteriet avlägsnas.

INLÄRNING AV MOTTAGARE

1. Sätt mottagaren i inlärningsläge.

2. Tryck en gång på inlärningsknappen.

BEKRÄFTELSE INLÄRNING

Om en lampa är ansluten till mottagaren blinkar denna två gånger.

RADERING AV MOTTAGARE

1. Sätt mottagaren i inlärningsläge.

2. Tryck två gånger i snabb följd på inlärningsknappen.

BEKRÄFTELSE AV RADERING

Om en lampa är ansluten till mottagaren blinkar denna två gånger.

INSTALLATION

1. Skruva fast magnetfästet på ett plant underlag.

2. Placera rörelsedetektorn på fästet. OBS linsens position enligt

bild.

3. Justera till önskad vinkel.

SVENSKA

MIMST-1703

Batteri 1 x 3 V CR2450

Frekvens System Nexa (433,92 MHz)

Räckvidd upp till 30 m

Strömförbrukning < 1 W (standby)

Drifttemperatur 0–40 °C

IP klassicering Inomhusbruk

Max ERP 10 mW

Mått 37,5 x 65 x 31 mm

TEKNISK DATA

Declaration of conformity ﬁnns tillgänglig på www.nexa.se

VRED FÖR LJUSKÄNSLIGHET (LUX)

Med vredet ställs detektorns känslighet i förhållande till omgivande

ljusförhållande in.

Säkerhet och information

Räckvidd inomhus: upp till 30 m (optimala förhållanden).

Räckvidden är starkt beroende av lokala förhållanden, till exempel

om det ﬁnns metaller i närheten. Exempelvis har den tunna

metallbeläggning i energiglas med låg emissivitet negativ inverkan

på radiosignalernas räckvidd. Det kan ﬁnnas begränsningar

för användningen av enheten utanför EU. Om tillämpligt bör du

kontrollera att enheten överensstämmer med lokala föreskrifter.

Max belastning: Anslut aldrig lampor eller utrustning som

överskrider mottagarens maximala belastning. Det kan leda till fel,

kortslutning eller brand.

Livsuppehållande utrustning: Använd aldrig Nexas produkter

till livsuppehållande utrustning eller andra apparater där fel eller

störningar kan få livshotande följder.

Läge H Detekterar rörelse oavsett omgivande ljusförhållande.

(Använd detta läge vid inkoppling mot dörrklocka)

Läge M Detekterar rörelse vid omgivande ljus nivå under 20 LUX (±5 LUX)

Läge L Detekterar rörelse vid omgivande ljus nivå under 10 LUX (±5 LUX)

5 s AV-signal skickas 5 sekunder efter detektering av rörelse

1 m AV-signal skickas 1 minut efter detektering av rörelse

5 m AV-signal skickas 5 minuter efter detektering av rörelse

10 m AV-signal skickas 10 minuter efter detektering av rörelse

VRED FÖR TIDSINTERVALL

Vid detektering av rörelse skickar rörelsevakten en PÅ signal till

inlärda mottagare, efter valt tidsintervall skickas sedan en AV signal.

Med vredet för tidsintervall ställs önskad fördröjning in.

Störningar: Alla trådlösa enheter kan drabbas av störningar som

kan påverka prestandan och räckvidden. Det minsta avståndet

mellan två mottagare bör därför vara åtminstone 50 cm

Reparation: Försök inte att reparera produkten. Den innehåller inga

reparerbara delar.

Vattentäthet: Produkten är inte vattentät. Se till att den alltid är

torr. Fukt gör att elektroniken inuti fräts sönder och kan leda till

kortslutning, fel och risk för elstötar.

Rengöring: Rengör produkten med en torr trasa. Använd inte

kemikalier, lösningsmedel eller starka rengöringsmedel.

Miljö: Utsätt inte produkten för stark värme eller kyla, eftersom det

kan skada eller förkorta de elektroniska kretsarnas livslängd.

NEXA AB, DATAVÄGEN 37B, 436 32 ASKIM, SWEDEN

info@nexa.se | www.nexa.se

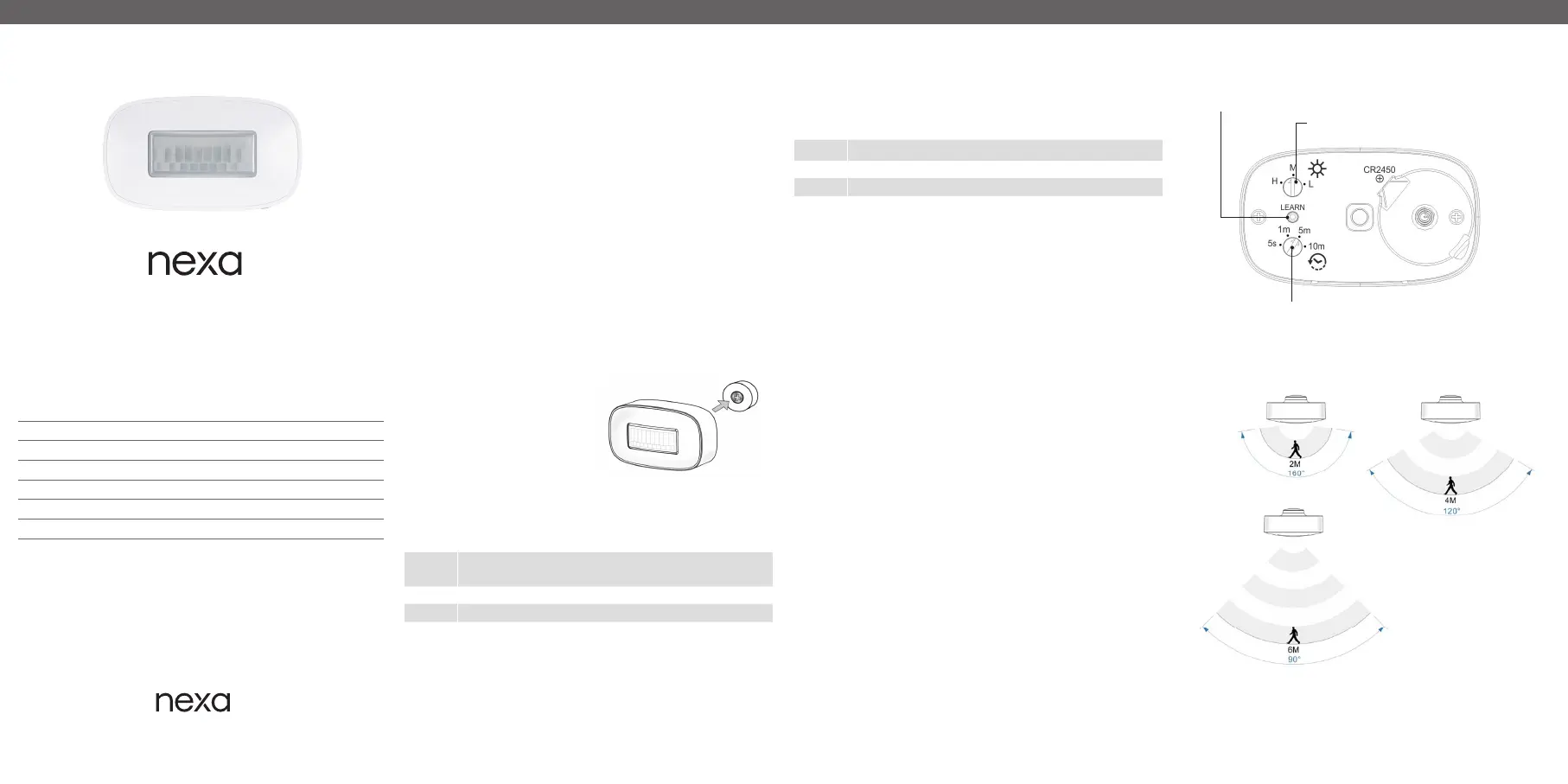

Inställning LUX

Inlärningsknapp

Inställningsvred tidsintervall

BAKSIDA

Safety and information

Indoor range: up to 30 m (optimal conditions). The range is strongly

dependent on local conditions, such as the presence of metals. For

example, the thin metal coating in Low-emissivity (Low-E) glass has

a negative impact on the range of radio signals.

There may be restrictions on the use of this device outside the EU. If

applicable, check whether this device complies with local directives.

Maximum load: Never connect lights or equipment that exceed

the maximum load of the receiver, as it can result in defects, a short

circuit or ﬁre.

Life-support: Never use Nexa products for life-support systems or

other applications in which equipment malfunctions can have life-

threatening consequences. NEXA AB, DATAVÄGEN 37B, 436 32 ASKIM, SWEDEN

info@nexa.se | www.nexa.se

ENGLISH

LUX setting

Learn button

Adjustment knob timer

BACK

Interference: All wireless devices may be subject to interference,

which could affect performance. The minimum distance between 2

receivers should be at least 50 cm.

Repairing: Do not attempt to repair this product. There are no user-

serviceable parts inside.

Water-resistance: This product is not water-resistant. Keep it dry.

Moisture will corrode the inner electronics and can result in a short

circuit, defects and shock hazard.

Cleaning: Use a dry cloth to clean this product. Do not use harsh

chemicals, cleaning solvents, or strong detergents.

Environment: Do not expose the product to excessive heat or cold,

as it can damage or shorten the life of electronic circuit boards.

Indoor wireless motion detector that trigger your receivers on

detection of movement. Not compatible to dimmer receivers.

NOTE: Before use, the back cover must be opened and the

protective strip beneath the battery must be removed.

PROGRAMMING RECEIVERS

1. Set the receiver to learning mode.

2. Press the learn button once.

PROGRAMMING CONFIRMATION

If a light is connected to the receiver, this ﬂashes twice.

DELETING A RECEIVER

1. Set the receiver to learning mode.

2. Press the learn button twice.

CONFIRMATION OF DELETION

If a light is connected to the receiver, this ﬂashes twice.

INSTALLATION

1. Use a cross head screwdriver to mount the magnetic base on a

ﬂat surface.

2. Attach the motion sensor to the magnetic base making sure the

detection lens is not upside down, see picture.

3. Adjust angle.

LUX SETUP

Adjust the light sensitivity to ambient light level. The motion sensor

will only trigger when the lux level is lower than the initial lux

setting.

H (high) Detecting movement in all ambient light level

(Use this mode when connecting a doorbell)

M (medium) Detecting environment brightness level under 20 LUX (±5 LUX)

L (low) Detecting environment brightness level under 10 LUX (±5 LUX)

5 s ”OFF” is sent 5 seconds after motion detection

1 m ”OFF” is sent 1 minute after motion detection

5 m ”OFF” is sent 5 minutes after motion detection

10 m ”OFF” is sent 10 minutes after motion detection

DELAY OF TIMER SETUP

Each time you trigger the receiver, the timer will start to countdown

and turns OFF the receiver once it reaches to 0 minute.

If the motion sensor detects another object during the ﬁrst

activation of the timer, the timer will extent and countdown from the

very last movement detected.

MIMST-1703

MOTION DETECTOR

For indoor use

MIMST-1703

Battery 1 x 3 V CR2450

Frequency System Nexa (433,92 MHz)

Range up to 30 m

Power consumption < 1 W (standby)

Environment temp. 0–40 °C

IP rating Indoor use

Max ERP 10 mW

Size 37,5 x 65 x 31 mm

TEKNISK DATA / TECHNICAL DATA

Declaration of conformity is available at www.nexa.se

MIMST-1703

BEVEGELSESDETEKTOR

Til innendørs bruk

NORSK

MIMST-1703

Batteri 1 x 3 V CR2450

Frekvens System Nexa (433,92 MHz)

Rekkevidde opptil 30 m

Strømforbruk < 1 W (standby)

Driftstemperatur 0–40 °C

IP-klassisering Innendørs bruk

Max ERP 10 mW

Mål (B x H x D) 37,5 x 65 x 31 mm

TEKNISKE SPESIFIKASJONER

Samsvarserklæring er tilgjengelig på www.nexa.se

Sikkerhet og informasjon

Rekkevidde innendørs: opptil 30 m (optimale forhold). Rekkevidden

avhenger i betydelig grad av lokale forhold, som hvorvidt det ﬁnnes

metall i nærheten. Det tynne metallbelegget i energiglass med lav

emissivitet har for eksempel en negativ virkning på radiosignalenes

rekkevidde. Det kan ﬁnnes begrensninger for bruk av enheten utenfor

EU. Om aktuelt, bør du kontrollere at enheten overholder lokale

forskrifter.

Maks. belastning: Koble aldri til lamper eller utstyr som overskrider

mottakerens maksimale belastning. Dette kan føre til feil,

kortslutning eller brann.

Livreddende utstyr: Bruk aldri Nexa sine produkter til livreddende

utstyr eller andre apparater der feil eller forstyrrelser kan p3-ha

livstruende følger.

Forstyrrelser: Alle trådløse enheter kan utsettes for forstyrrelser,

som kan påvirke både ytelsen og rekkevidden. Den minste

avstanden mellom to mottakere bør derfor være minst 50 cm.

Reparasjon: Ikke gjør forsøk på å reparere produktet. Produktet

inneholder ingen deler som kan repareres.

Vanntetthet: Produktet er ikke vanntett. Påse at det alltid holdes

tørt. Fuktighet gjør at elektronikken inni enheten ødelegges, og kan

føre til kortslutning, feil og fare for elektrisk støt.

Rengjøring: Rengjør produktet med en tørr klut. Bruk aldri

kjemikalier, løsemidler eller aggressive rengjøringsmidler.

Miljø: Produktet skal ikke utsettes for sterk varme eller kulde,

ettersom dette kan skade eller forkorte de elektroniske kretsenes

levetid.

NEXA AB, DATAVÄGEN 37B, 436 32 ASKIM, SWEDEN

info@nexa.se | www.nexa.se

LUX-innstilling

Registreringsknapp

Stilleknott for tidsintervall

BAKSIDE

En liten og smidig bevegelsessensor til innendørs bruk. Ikke egnet

til bruk med dimmermottaker. OBS! Før bruk må bakstykket tas av

og beskyttelsesstrimmelen som sitter under batteriet må fjernes.

REGISTRERING AV MOTTAKER

1. Sett mottakeren i registreringsmodus.

2. Trykk én gang på registreringsknappen.

BEKREFTELSE AV REGISTRERING

Hvis det er koblet en lampe til mottakeren, blinker denne to ganger.

SLETTING AV MOTTAKER

1. Sett mottakeren i registreringsmodus.

2. Trykk to ganger raskt etter hverandre på registreringsknappen.

BEKREFTELSE AV SLETTING

Hvis det er koblet en lampe til mottakeren, blinker denne to ganger.

INSTALLASJON

1. Skru magnetfestet fast på et jevnt underlag.

2. Plasser bevegelsesdetektoren på festet.

OBS! Linsen skal posisjoneres om på bildet.

3. Juster til ønsket vinkel.

KNOTT FOR LYSFØLSOMHET (LUX)

Knotten lar deg stille inn detektorens følsomhet i forhold til

lysforholdene i omgivelsene.

H-modus Påviser bevegelse, uavhengig av lysforholdene i omgivelsene.

(Bruk denne modusen ved innkobling mot dørklokke.)

M-modus Påviser bevegelse ved omgivende lysnivå under 20 LUX (±5 LUX)

L-modus Påviser bevegelse ved omgivende lysnivå under 10 LUX (±5 LUX)

5 s AV-signalet sendes 5 sekunder etter påvist bevegelse

1 min AV-signalet sendes 1 minutt etter påvist bevegelse

5 min AV-signalet sendes 5 minutter etter påvist bevegelse

10 min AV-signalet sendes 10 minutter etter påvist bevegelse

KNOTT FOR TIDSINTERVALL

Hvis det påvises bevegelse, sender bevegelsessensoren et PÅ-

signal til innlærte mottakere, etter angitt tidsintervall sendes det så

et AV-signal.

Ønsket forsinkelse av tidsintervallet stilles inn med knotten.

Product specificaties

Merk:	Nexa
Categorie:	Bewegingsdetector
Model:	MIMST-1703
Kleur van het product:	Wit
Breedte:	65 mm
Diepte:	37.5 mm
Hoogte:	31 mm
Type verpakking:	Doos
Plaatsing:	Binnen
Connectiviteitstechnologie:	Draadloos
Montagewijze:	Muur
Type stroombron:	Batterij/Accu
Accu/Batterij voltage:	3 V
Ondersteund aantal accu's/batterijen:	1
Aantal per verpakking:	1 stuk(s)
Bedrijfstemperatuur (T-T):	0 - 40 °C
Type batterij:	CR2032
Detectie hoek:	160 °
Detectieafstand:	30 m
