Pagina 1/8

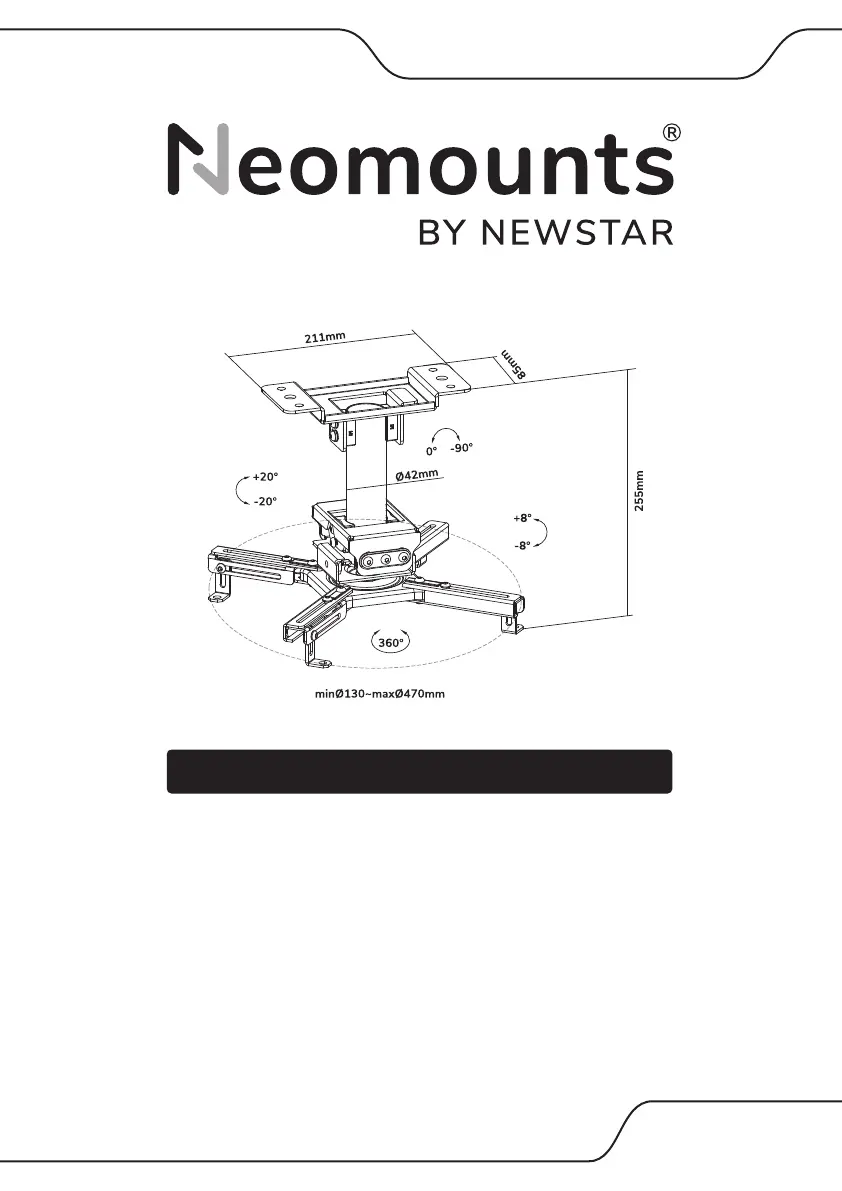

CL25-530BL1

Projector mount

Projectorsteun

Projektor Halterung

Support pour videoprojecteur

Supporto per proiettore

Soporte de proyector

Suporte de projetor

Projektorbeslag

Projektor feste

Projektorfäste

Projektoriteline

Uchwyt do projektora

Držák projektoru

Držiak na projektor

Suport pentru proiector

WW UNW EO.N MO TS.COM

INS UC O NUALTR TI N MA

PARTS

CL25-530BL1

0-45 kg |

0-99,2 lbs

Remove the bracket

Verwijder de beugel

Entfernen Sie die Halterung

Retirez le support

Rimuovere il supporto

Retire el soporte

Remova o suporte

Zdejmij uchwyt

Route the cables through the rod

Geleid de kabels door de buis

Führen Sie die Kabel durch die Stange

Positionnez vos câbles dans les chemins

prévus à cet effet

Inserisci i cavi all'interno dell'asta

Pase los cables a través de la varilla

Passe os cabos pela haste

Poprowadź kable przez rurkę

T l Drilloo

A. (x1)

B. (x1) M-A. M3x8

(x4)

M-G. D3

(x4)

M-H. D4

(x4)

M-I. D5

(x4)

M-J. D6

(x4)

M-K. (x8) W-A. (x4) W-B. (x4) W-C. (x4)

M-B. M4x10

(x4)

M-C. M5x10

(x4)

M-D. M6x10

(x4)

M-E. M4x25

(x4)

M-F. M6x25

(x4)

S 1TEP

S 2TEP

Install the ceiling plate on a wooden joist

Bevestig de plafondplaat aan een houten dwarsbalk

Installieren Sie die Deckenplatte auf einem Holzbalken

Installation de la plaque de plafond sur une solive en

bois

Installare la piastra del sofﬁtto su un travetto in legno

Fije la placa del techo a una viga de madera

Instale a placa de teto em uma viga de madeira

Zamontuj płytę suﬁtową na drewnianej belce

Install the ceiling plate on a solid brick or concrete

ceiling

Bevestig de plafondplaat aan een stevige stenen of

betonnen plafond

Installieren Sie die Deckenplatte an einer massiven

Ziegel- oder Betondecke

Installation de la plaque de plafond sur un plafond en

brique ou en béton

Installare la piastra del sofﬁtto su un mattone solido o

sofﬁtto in cemento

Fije la placa del techo un techo de ladrillo sólido o techo

de hormigón

Instale a placa de teto em tijolo sólido ou teto de

cimento

Zamontować płytę suﬁtową na ceglanym lub

betonowym suﬁcie

AS 3TEP

BS 3TEP

W-C

W-A

W-B

W-C

W-A

(ø 3/16")

55mm

4.5mm

(2.2”)

60mm

( )

(ø 3/8")

21 2.4”

10mm

Product specificaties

Merk:	Newstar
Categorie:	Projector accessoire
Model:	CL25-530BL1
Kleur van het product:	Zwart
Breedte:	470 mm
Diepte:	470 mm
Hoogte:	255 mm
Breedte verpakking:	365 mm
Diepte verpakking:	240 mm
Hoogte verpakking:	135 mm
Montagewijze:	Plafond
Land van herkomst:	China
Maximale gewichtscapaciteit:	45 kg
Aantal per verpakking:	1 stuk(s)
Horizontaal draaibaar:	-8 - 8 °
Netto gewicht kartonnen doos:	16700 g
Netto gewicht pakket:	3300 g
Draaihoek:	180 °
Verbeterd kabelbeheer:	Ja
(Buitenste) hoofdverpakking hoogte:	425 mm
(Buitenste) hoofdverpakking breedte:	500 mm
(Buitenste) hoofdverpakking lengte:	380 mm
Hoeveelheid per (buitenste) hoofdverpakking:	6 stuk(s)
Bereik kantelhoek:	-20 - 20 °
Maximale schermgrootte:	-1 "
Code geharmoniseerd systeem (HS):	7326909890
Producten per pallet (EU):	96 stuk(s)
Minimale schermgrootte:	-1 "
