I-00495 Rev -

THANK YOU

Thank you for purchasing the BGR Series Front Door. Please read these instructions thoroughly before

installing this product.

Right Hand

Swing

Left Hand

Swing

Page 2

INSTALLATION

NOTE: Hinges and Door Strike can be installed on either side of the rack depending on desired swing

direction. Door comes assembled for right hand swing.

1) Install Hinges onto rack using supplied screws (two per hinge) as shown. (FIGURE A)

2) Install Door Strike using supplied screws. (FIGURE A)

(FIGURE A)

(Installation of Door Strike)

(Installation of Hinges)

3) Install Door by hanging onto hinge pins (two places) as shown. (FIGURE B)

(FIGURE B)

Page 3

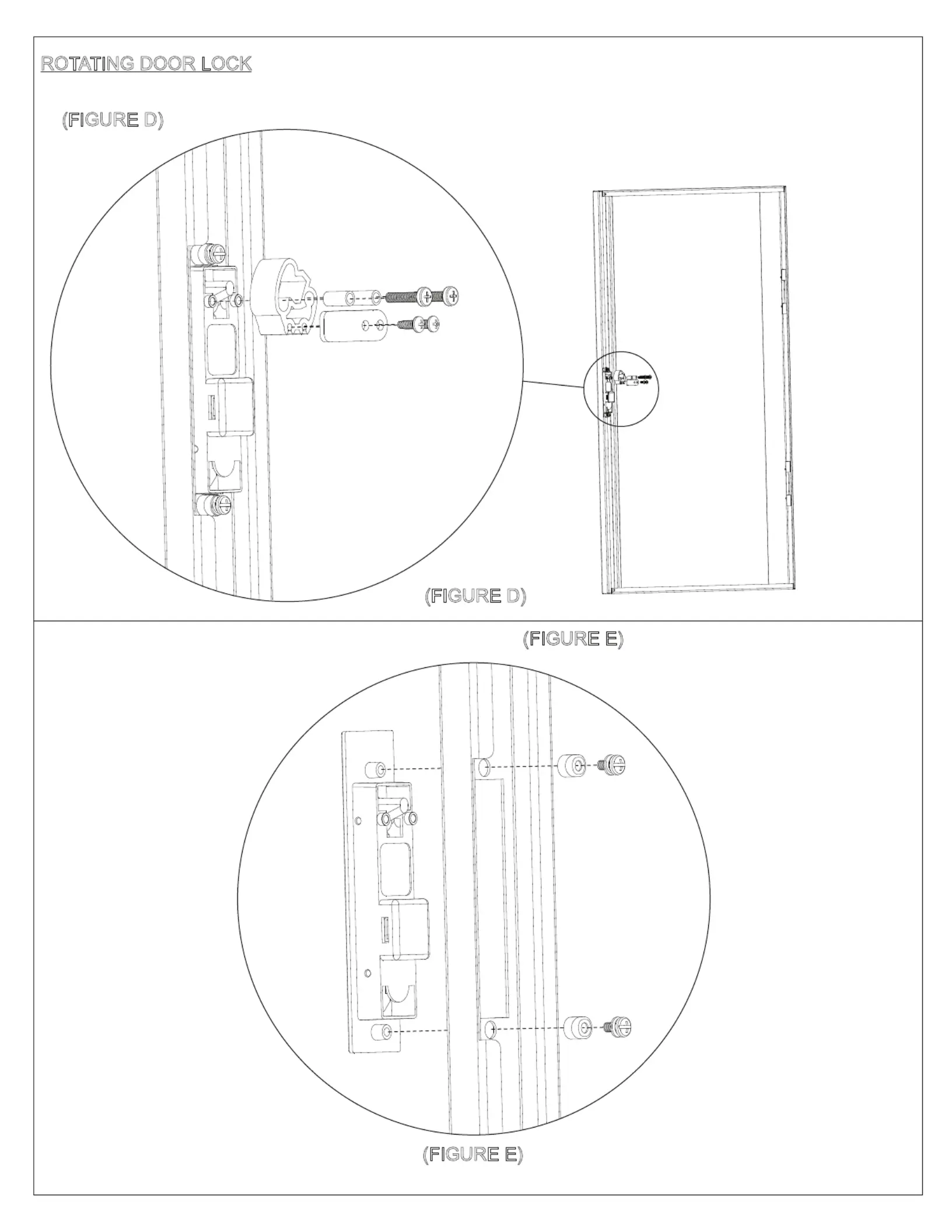

ROTATING DOOR LOCK

1) BGR Front Doors come pre-assembled for right hand swing. If the door requires a change in swing

direction, the lock can be rotated. First remove the screws shown and then the cam and latch.

(FIGURE D)

2) Remove the handle prior to rotating the door as shown. (FIGURE E)

(FIGURE D)

(FIGURE E)

Product specificaties

Merk:	Middle Atlantic
Categorie:	Niet gecategoriseerd
Model:	BPFD-45
Kleur van het product:	Zwart
Breedte:	554.99 mm
Diepte:	35.81 mm
Hoogte:	2075.69 mm
Gewicht verpakking:	28120 g
Breedte verpakking:	584.2 mm
Diepte verpakking:	2133.6 mm
Hoogte verpakking:	101.6 mm
Soort:	Deur
Materiaal behuizing:	Polymethyl methacrylate (PMMA), Steel
Duurzaamheidscertificaten:	RoHS
Aantal per verpakking:	1 stuk(s)
Rackcapaciteit:	45U
Code geharmoniseerd systeem (HS):	85389099
