AC 7244

Universal-Fernschalter

Universal Relay

Relais Universel

Universeel relais

Relé universal

Commutatore universale telecomandato

Universal-fjärrbrytare

Universal-fjernskifter

Gebr. Märklin & Cie. GmbH

Stuttgarter Straße 55 - 57

73033 Göppingen

Germany

www.maerklin.com

668580/0913/Ha3Zi

Änderungen vorbehalten

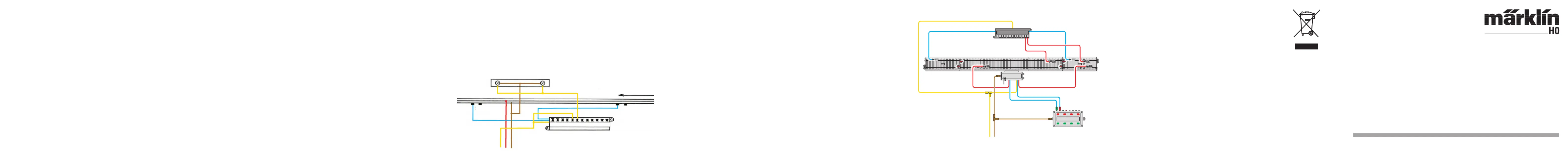

Anwendungsbeispiel:

Befahren eines Signals in Gegenrichtung.

Example use:

Crossing a signal in the opposite direction.

Exemple d‘application :

Passage d‘un signal en direction inverse.

Toepassingsvoorbeeld:

Het passeren van een tegensein (links van de

baan).

Ejemplo de aplicación:

Circulación ante una señal en sentido contrario.

Esempio dell‘applicazione:

Attraversamento del segnale da parte di un treno

proveniente dal senso opposto.

Användningsexempel:

Körning i motsatt riktning mot en signal.

Anvendelseseksempel:

Kørsel over signal i modsat retning.

Anwendungsbeispiel:

Automatisches Ein-und Ausschalten einer

Beleuchtung.

Sample application:

Turning a lighting circuit on/off automatically.

Exemple d’application : mise en marche/arrêt

automatique d’un éclairage.

Voorbeeld:

automatisch in- en uitschakelen van verlichting.

Ejemplo de aplicación:

encendido y apagado automático de un alumbrado.

Esempio di applicazione:

accensione e spegnimento automatico di un’illu-

minazione.

Användningsexempel:

Automatisk till- och frånkoppling av en belysning.

Anvendelseseksempel:

Automatisk ind- og udkobling af en belysning.

Universal-fjernomskifteren 7244 byder på ﬁ re

elektrisk adskilte, fælles betjente omskiftere.

Betjeningen sker via momentkontakter:

– ved kontaktpult (7272, 72720, 70729)

– ved kontaktspor(2299, 24994 o.a.)

– ved skifterkontakter i sporet (7555)

Også kontaktfunktion med varig kontakt er mulig:

– ved kontaktspor (24994, 2295 o.a.)

– ved kontaktpult

(7273, 72730, 70739, 7274, 72740, 70749)

De 4 kontaktsæt kan benyttes til ind-, ud- eller

omkobling af indtil ﬁ re forskellige strømkredse

(vekselstrøm, Digital ellerjævnstrøm). Belastnin-

gen må ikke over-skride 2 A (ved 16 V ca. 32 VA).

Yderligere tips til anvendelse:

Styring af lyssignal, fremskudt signal og kørestrøm

Signalsikring i modsatretning

Rangerkørsel ved strækningssignal på stop

Blokstrækningssikring, midterleder og luftledning

Afsnitsvis kørestrøms-arrangement (Z-system)

Vendesløjfesystemer ved toleder-drift

Universalbrytaren 7244 har delats upp ifyra

elektriskt delade, separata kontakt-satser, som

manövreras gemensamt.

Styrningen av dessa sker via moment-kontakter:

– via ställpult (7272, 72720, 70729)

– via kopplingsskena (2299, 24994 m.ﬂ .)

– via kopplingskontakter i skenan (7555)

Även styrning via permanentkontakt är möjlig:

– via kontaktskenor (24994, 2295 m.ﬂ .)

– via ställpult

(7273, 72730, 70739, 7274, 72740, 70749)

De 4 kontaktsatserna kan användas för till-, från-

eller omkoppling av upp till fyra olika strömkretsar

(växelström, Digital eller likström). Belastningen

2A får ej överskridas (vid 16 V ca 32 VA).

Andra förslag är:

Styrning av ljussignal, försignal och körström

Signalöverbryggning i motriktning

Rangerkörning vid sluten sträcksignal

Blocksträcksäkring, mittledare och kontaktledning

Etappvis tilldelning av körström (Z-koppling)

Vändslingskoppling vid tvåledardrift

L 0

7272/72720/70729

703924994 24994

7244

www.maerklin.com/en/imprint.html

Il commutatore universale telecomandato 7244

presenta quattro commutazioni elettricamente

separate, azionate contemporaneamente.

L’azionamento avviene attraverso contatti

momentanei:

– tramite quadro di comando

(7272,72720,70729)

– tramite binario di commutazione

(2299, 24994 ed altri)

– tramite contatti di commutazione nel

binario (7555)

E’possibile anche la commutazione con contatto

permanente:

– tramite binario di contatto (24994, 2295 ed

altri)

– tramite quadro di commutazione

(7273, 72730,70739,7274,72740,70749)

I 4 gruppi di contatti possono venire utilizzati per

connettere, interrompere o commutare sino a

quattro differenti circuiti (a corrente alternata,

Digital oppure a corrente continua). Il carico non

deve eccedere 2 A (circa 32 VA a 16 V).

Ulteriori suggerimenti per l’utilizzo:

Comando di segnale luminoso, segnale di preavvi-

so e corrente di trazione

Scavalcamento di un segnale nella direzione

opposta

Movimento di manovra presso un segnale di linea

chiuso

Protezione delle sezioni di blocco, conduttore

centrale e linea aerea

Distribuzione della corrente di trazione per sezioni

(circuito Z)

Commutazioni dei cappi di ritorno in caso di

funzionamento a due rotaie

El relé universal con mando a distancia 7244 se

compone de cuatro interruptores aislados eléctri-

camente entre si pero que actúan en común.

Accionamiento por pulsadores de contacto:

– por medio del pupitre (7272, 72720, 70729)

– por medio de vías de contacto (2299, 24994

y otros)

– por medio de contactos en la vía (7555)

También puede accionarse por contactos

temporales:

– por medio de vías de contacto (24994, 2295

y otras)

– por medio de pupitres

(7273, 72730, 70739, 7274, 72740, 70749)

Los 4 juegos de contacto pueden abrir, cerrar

o conmutar hasta cuatro circuitos eléctricos

(corriente alterna, Digital o corriente continua).

Admite una carga de hasta 2 A (a 16 V son 32 VA).

Otras recomendaciones útiles:

Gobierno de señales con luz, señales avanzadas y

corriente de tracción

Anulación del efecto de una señal en tráﬁco

sentido contrario

Tráﬁco de maniobras pasando por señales

cerradas

Protección de tramos por bloques, en carril

central y en catenaria

Coordinación por segmentos de la toma de

corriente (conmutación Z)

Conexiones en bucles de retorno de dos carriles

Het universele relais 7244 biedt vier elektrisch ge-

scheiden, gezamenlijk bediende omschakelaars.

De bediening geschiedt via momentcontacten:

– via schakelbord (7272, 72720, 70729)

– door schakelrails (2299, 24994 e.a.)

– door schakelcontacten in het spoor (7555)

Ook is schakelen met permanente contacten

mogelijk:

– door contactrails ( 24994, 2295 e.a.)

– door seinbord

(7273, 72730, 70739, 7274, 72740, 70749)

De vier sets contacten kunnen voor in-, uit- of

omschakelen van maximaal vier verschillende

stroomkringen (wisselstroom, Digital of gelijk-

stroom) gebruikt worden. De belasting mag de 2 A

niet te boven gaan (bij 16 V ongeveer 32 VA).

Andere tips voor het gebruik:

Regeling van lichtsein, voorsein en rijstroom

Seinoverbrugging in tegenrichting

Rangeren bij gesloten hoofdsein

Blokbeveiliging, middelleider en bovenleiding

Extra voedingen per sectie

Keerlusschakelingen bij tweerailbedrijf

Le relais universel 7244 présente quatre commu-

tateurs séparés électriquement mais actionnés

en commun.

L’actionnement est produit par le biais de contacts

instantanés:

– grâce au pupitre de commande

(7272, 72720, 70729)

– grâce à l’élément de voie de télécommande

(2299, 24994, et autres)

– grâce à des contacts decommutation de

commande dans la voie (7555)

Une commutation avec un contact permanent est

également possible:

– grâce à des voies de contact ( 24994, 2295

et autres)

– grâce au pupitre de commande

(7273, 72730, 70739, 7274, 72740, 70749)

Les quatre plots de contact peuvent être utilisés

pour la connexion, la déconnexion ou la commu-

tation de quatre circuits électriques différents

(courant alternatif, Digital ou courant continu). La

charge ne doit pas dépasser 2 A (environ 32 VA

avec 16 V).

Autres conseils d’utilisation:

Commande d’un signal lumineux, d’un signal

avancé et du courant de traction

Pontage de signaux en sens inverse

Traﬁc de manœuvre sur le signal de pleine voie

fermé

Sécurité du cantonnement, conducteur médian

et caténaire

Affectation du courant de traction par tronçons

(commutation Z)

Commutations des boucles de retour en fonction-

nement à deux conducteurs

The 7244 universal relay offers four electrically se-

parated switches which are activated in common.

These switches are activated by momentary

contacts:

– by a control box (7272, 72720, 70729)

– by a circuit track (2299, 24994 etc.)

– by reed switches in the track (7555)

Switching with a continuous contact is also

possible:

– by contact tracks (24994, 2295 etc.)

– by a control box

(7273, 72730, 70739, 7274, 72740, 70749)

The 4 sets of contacts can be used to turn on/off or

reverse up to four different power circuits (alterna-

ting current, digital or direct current). The maximum

load is 2 amps (at 16 volts approximately 32 VA).

Additional tips for using this relay:

Control of color light signals, distant signals and

track power current

Bypassing a signal track power relay in the oppo-

site direction of travel

Switching maneuvers on a block with a signal set

for stop

Block protection on a main line, third rail and

catenary

Track current assignment for parts of a layout

(Z circuit)

Reverse loop circuits for two-rail operation

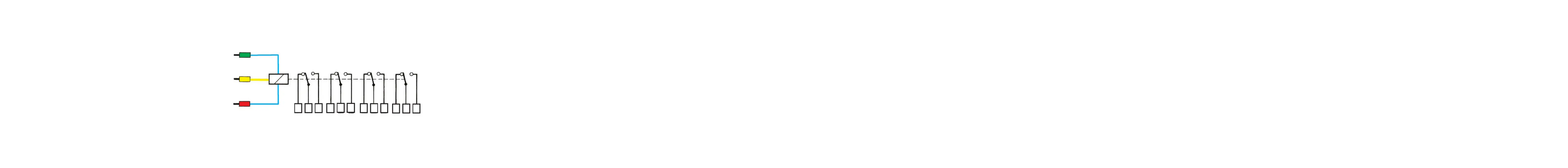

Funktionsschaltbild

Circuit diagram

Plan fonctionnel

Functies

Esquema de functionamiento

Schema di funzionamento

Funktionskopplingsskiss

Funktionsstrømoversigt

Der Universal-Fernschalter 7244 bietet vier elekt-

risch getrennte, gemeinsam betätigte Umschalter.

Die Betätigung erfolgt über Moment-Kontakte:

– durch Stellpult (7272, 72720, 70729)

– durch Schaltgleis (2299, 24994 u.a.)

– durch Schalt-Kontakte im Gleis (7555)

Auch Schalten mit Dauer-Kontakt ist möglich:

– durch Kontaktgleise (24994, 2295 u.a.)

– durch Schaltpult

(7273, 72730, 70739, 7274, 72740, 70749)

Die vier Kontaktsätze können zum Ein-, Aus- oder

Umschalten von bis zu vier verschiedenen Strom-

kreisen (Wechselstrom, Digital oder Gleichstrom)

benutzt werden. Die Belastung darf 2 A nicht

übersteigen (bei 16 V etwa 32 VA).

Vorschläge zur Anwendung:

Steuerung von Lichtsignal, Vorsignal und Fahrstrom

Signal-Überbrückung in Gegenrichtung

Rangierfahrt am geschlossenen Streckensignal

Blockstrecken-Sicherung für Mittelleiter und

Oberleitung

Abschnittsweise Fahrstrom-Zuordnung

(Z-Schaltung)

Kehrschleifen-Schaltungen bei Zweileiter-Betrieb. 1 2 3 1 2 3 1 2 3 1 2 3

AC max. 16 V

DC max. 19 V (Polarität beachten! Polarity is observed! Respecter la polarité ! Polariteit in acht wordt genomen!

Polaridad se observa! Polarità si osserva! Observera polariteten! Polaritet overholdes!)

Product specificaties

Merk:	Marklin
Categorie:	Modelbouw
Model:	7244
Kleur van het product:	Groen
Soort:	Model Railways Parts & Accessories
Merkcompatibiliteit:	Märklin
Aantal stuks:	1 stuk(s)
Spoorbreedte:	16.5 mm
