Pagina 1/8
AUFBAUANLEITUNG

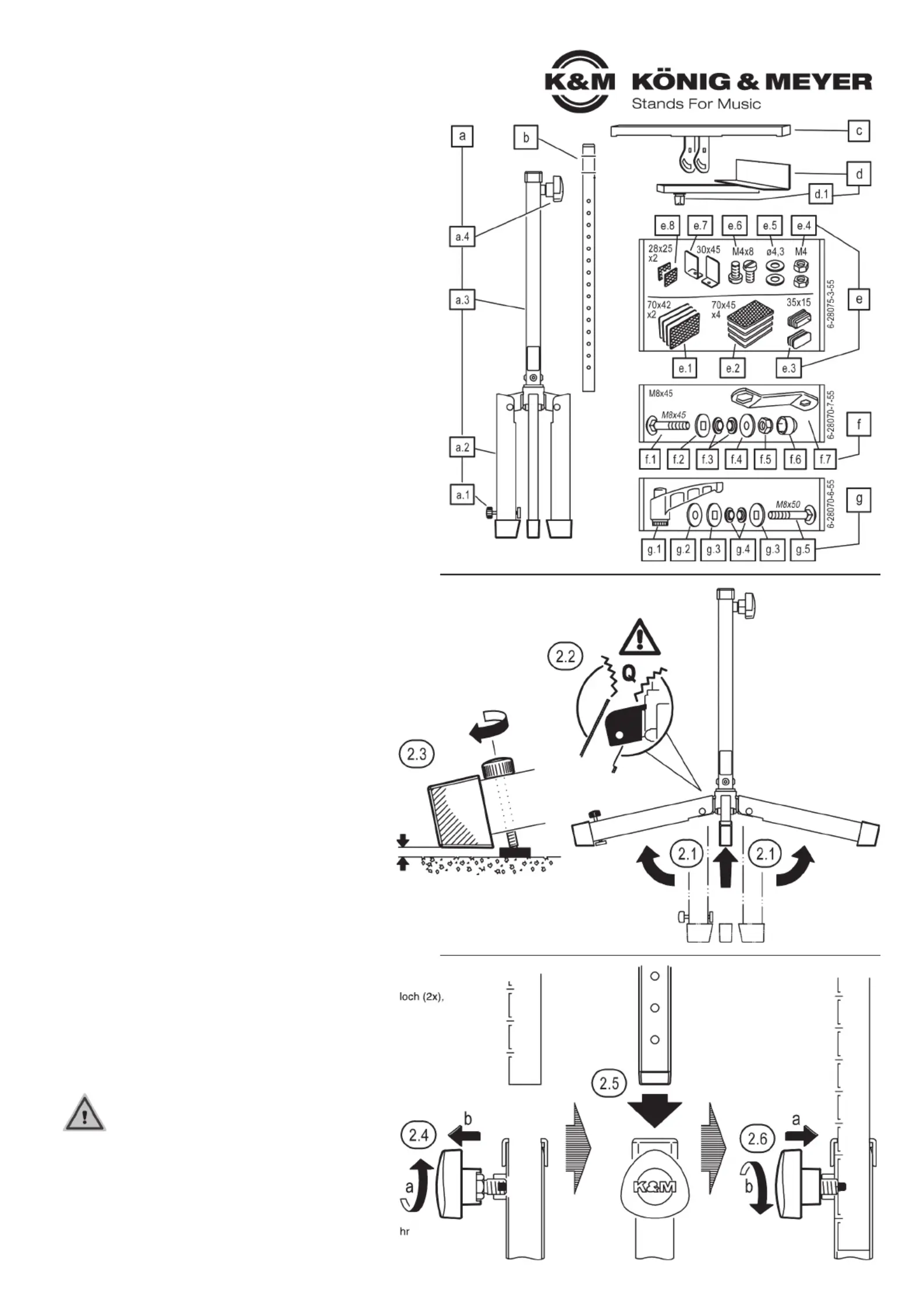

1. BESTANDTEILE
a Unterteil kpl., bestehend aus:
a Bodenausgleichsschraube, FuĂźrohre (4x), Grundrohr, a.1 a.2 a.3
a Rastklemme a.4
b Auszugrohr
c Querauflage
d Verstell-BĂĽgel (2x), jeweils mit FlĂĽgelschraube d.1
e Zubehörbeutel 6-28075-3-55, Inhalt:
e Filzstreifen dĂĽnn (2 mm), Filzstreifen dick (4 mm), e.1 e.2
e Kappen 35 x 15 mm (2x), Sechskantmuttern M4 (2x), e.3 e.4
e U-Scheiben ø 4,3 mm (2x), Schlitzschrauben M4 x 8 mm (2x), e.5 e.6
e Filzstreifen klein (2x, 2 mm) e.7 Anschlagwinkeln (2x), e.8
f Zubehörbeutel obere Klemmung 6-28070-7-55, Inhalt:
f SchloĂźschraube M8 x 45 mm, Scheibe mit Vierkantloch, f.1 f.2
f Buchse ø 8,2 mm (2x), U-Scheibe ø 8,4 mm, Sicherungsmutter M8, f.3 f.4 f.5
f Schutzkappe M8, SchlĂĽssel SW8/SW13 f.6 f.7
g Zubehörbeutel Klemmung 6-28070-6-55, Inhalt:
g Klemmhebel M8, U-Scheibe ø 8,4 mm, Scheibe mit Vierkantlg.1 g.2 g.3
g Buchse ø 8,2 mm (2x), Schloßschraube M8 x 50 mm g.4 g.5
2. MONTAGE & HANDHABUNG
UNTERTEIL a
2.1 Alle vier FuĂźrohre bis zum Anschlag aufklappen und auf dem a.2
2.1 Boden abstellen
2.2 WARNUNG! Bei diesem Vorgang entsteht eine Quetschgefahr
2.2 W NG! im Bereich . Halten Sie deshalb unbedingt ihre Q
2.2 W NG! GliedmaĂźen, Kleidung und andere Dinge aus
2.2 W NG! diesem Bereich fern. Das gilt ebenso fĂĽr Dritte.
2.3 Achten Sie auf festen und wackelfreien Stand des Unterteils.
2.3 Eventuelle Bodenunebenheiten können durch Drehen an der
2.3 Rändelschraube ausgeglichen werden. a.1
AUSZUGROHR b
2.4 a.4 Rastklemme etwas losdrehen, nach hinten ziehen und so halten.
2.5 Auszugrohr (unten offen, Lochreihe zeigt zur Rastklemme) ins
2.5 Grundrohr schieben.
2.6 Rastklemme langsam loslassen und einrasten lassen - dazu Auszugro
2.6 ggf. etwas verschieben; abschlieĂźend Rastklemme wieder festdrehen
28075 Geräteständer
BESTIMMUNGSGEMĂ„SSE VERWENDUNG
Extrem stabiler und vielfach einstellbarer Spezialständer für Mischpulte,
Verstärker u.v.a. Geräte unterschiedlichster Größe (Breite: 453-658 mm)
MERKMALE & FĂ„HIGKEITEN
- Tragfähigkeit max. 35 kg zentrische Belastung
- Stativ und Auflage basieren auf einer soliden Stahlkonstruktion.
- Wackelfreier Stand dank steifer VierfuĂźkonstruktion inkl.
- stufenlos regulierbarer Bodenausgleichsschraube.
- Individuelle Einstellung der Geräteposition:
- Die Auflage kann in Höhe, Breite und Neigung
- je nach persönlichem Bedürfnis flexibel eingestellt werden
- Breite Filzstreifen schützen das Gerät.
- Für Transport und Lagerung lässt sich der Ständer schnell
- und kompakt zusammenlegen.
- TECHN.DATEN: Standfläche: ø 650 mm ( 475 mm), Gewicht: 6,7 kg ■
- Instrumentenauflage: Höhe: 700-1050 mm, Tiefe: 310 mm,
- Instrumentenauflage: Breite: 453-658 mm, Neigung: 0-45°
SICHERHEITSHINWEISE
Vielen Dank, dass Sie sich fĂĽr dieses Produkt entschieden haben. Bitte lesen und
beachten Sie vor Aufbau und Betrieb dieses Produkts sorgfältig diese Anleitung.
Sie informiert Sie ĂĽber alle wichtigen Schritte um eine sichere Handhabung zu
gewährleisten. Wir empfehlen sie für den späteren Gebrauch aufzubewahren.
ALLGEMEIN
- Die Möglichkeit, das Produkt zu verstellen, birgt naturgemäß Einklemmgefahren.
- Umsichtige und aufmerksame Handhabung bei Aufbau, Betrieb, Abbau und
- Wartung sind daher unverzichtbar.
- Das Stativ ist vor widrigen äußeren Einflüssen zu schützen wie z.B.:
- - Nässe, - Wind, - Stößen (u.a. durch Publikum)
- Die pflegliche und sorgsame Behandlung erhält die Funktionstüchtigkeit,
- die Langlebigkeit und dient nicht zuletzt der Sicherheit
- Ein beschädigtes Produkt darf zunächst nicht weiter eingesetzt werden;
- defekte Teile mĂĽssen vor Gebrauch ersetzt oder repariert werden
BETRIEB
- Tragfähigkeit: max. 35 kg zentrische Belastung
- Traglast: ausschließlich Geräte die hinsichtlich ihrer Bauart ihrer Form und ihrer
- Größe dafür geeignet sind.
- Auf tragfähigen und ebenen Untergrund achten; ggf. Bodenausgleich nutzen
- Unter Last mĂĽssen die Klemm- und Schraubverbindungen stets fest
- angezogen sein
- Die Auflage möglichst mittig, d.h. zentrisch belasten
- Das Gerät muss zwischen den Haltebügeln eingeklemmt sein:
- ein zu locker sitzendes Gerät stellt möglicherweise eine Gefährdung dar.
- Wird die Position des Stativs oder eine der Einstellungen (Höhe, Neigung, Breite)
- geändert, so ist zuvor das Gerät zu entfernen oder durch eine zweite
- Person zu sichern.
1. BESTANDTEILE
2. MONTAGE & HANDHABUNG
UNTERTEIL a
AUSZUGROHR b
2. MONTAGE & HANDHABUNG
QUERAUFLAGE c

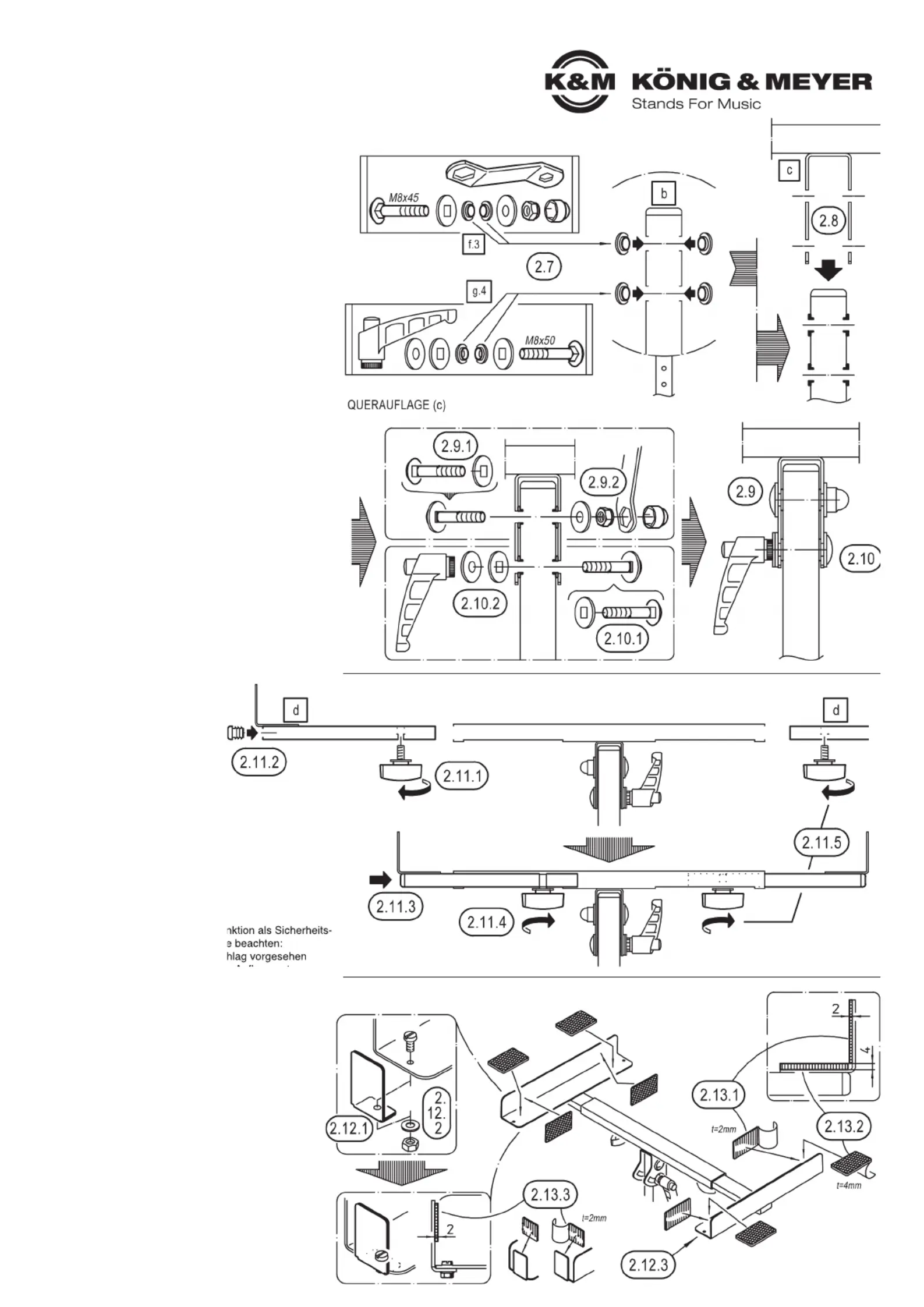

2.7 Aus den Zubehörbeuteln werden die vier
2.7 f.3 g.4Buchsen und entnommen und in die
2.7 oberen seitlichen Bohrungen des Auszugrohres b
2.7 gesteckt
2.8 c Das U-Blech der Querauflage wird ĂĽber
2.8 diese Buchsen geschoben bis die
2.8 Bohrungen fluchten.
2.9 Obere Klemmung fixieren:
2.9.1 f.2 Scheibe ĂĽber den Vierkant der
2.9.1 Schraube schieben und diese sodann f.1
2.9.1 durch die oberen Buchsen stecken… f.3
2.9.2 f.4 …und mittels U-Scheibe und
2.9.2 Sicherungsmutter kontern. f.5
2.9.2 Dazu SchlĂĽssel SW13 nutzen. f.7
2.9.2 Zuletzt Schutzkappe aufpressen. f.6
2.10 Untere Klemmung fixieren:
2.10.1 g.3 Scheibe ĂĽber den Vierkant der
2.10.1 Schraube schieben und diese nun g.5
2.10.1 von der anderen Seite als oben durch
2.10.1 die Buchsen stecken… g.4
2.10.2 g.2 g.3 …und mittels U-Scheibe , und
2.10.2 Klemmhebel kontern.g.1
VERSTELLBĂśGEL , d e.3
2.11.1 Zunächst Flügel-
2.11.1 schraube und d.1
2.11.1 U-Scheibe entfernen.
2.11.2 e.3 Kappe ins offene
2.11.2 Rohrende unterhalb des
2.11.2 Haltewinkels einpressen.
2.11.3 Rohrstutzen in eine Ă–ffnung
2.11.3 der Querauflage schieben… c
2.11.4 …und Position sichern durch
2.11.4 erneutes Eindrehen der
2.11.4 FlĂĽgelschraube mit
2.11.4 U-Scheibe aus 2.11.1
2.11.5 Mit dem anderen VerstellbĂĽgel
2.11.5 ebenso verfahren
ANSCHLAGWINKEL e.4/5/6/7
HINWEISE
Damit die Anschlagwinkel ihrer Fune.7
elemente gerecht werden können, bitte
- Pro VerstellbĂĽgel ist jeweils ein Ansch
- Der Anschlag muss sich bei geneigter Auflage unten
- befinden; falls nicht, muss er entsprechend ummontiert
- werden
- Damit der Anschlag sich nicht ungewollt wegdrehen
- kann, darf der FuĂź des Winkels niemals auf, sondern
- muss stets unter dem Haltewinkel montiert werden.
2.12.1 FuĂź des ersten Anschlagwinkels von unten an e.7
2.12.1 die (untere) Bohrung des Haltewinkels anlegen.
2.12.2 e.6 Schlitzschrauben von oben durch den Halte-
2.12.2 winkel, den FuĂź des Anschlagswinkels und die
2.12.2 U-Scheibe stecken. Mittels der Sechskant- e.5
2.12.2 mutter wird die Verbindung gesichert. e.4
2.12.3 Zweiten Anschlagwinkel nun in gleicher Weise am
2.12.3 anderen Haltewinkel (unten) anbringen.
FILZSTREIFEN e.1/2/8
Passend zu MaĂź und Form der Traglast (z.B. Mischpult)
werden die Filzstreifen aufgeklebt.
2.13.1 e.1 Die dĂĽnnen Filze ( Folie abziehen) bekleben
2.13.1 die Wand der Haltewinkel (oben bĂĽndig).
2.13.2 e.2 Die dicken Filze ( Folie abziehen) werden
2.13.2 auf dem Boden der Haltewinkel angebracht.
2.13.3 e.8 Die kleinen Filze ( Folie abziehen)
2.13.3 werden an den Anschlagwinkeln platziert.
28075 Geräteständer
VERSTELLBĂśGEL ,d e.3
ANSCHLAGWINKEL FILZSTREIFEN e.4/5/6/7 e.1/2/8
QUERAUFLAGE c
3. GERĂ„T AUFBRINGEN &
3. BEFESTIGEN
HINWEISE zur INSTALLATION
- FĂĽr eine schnelle und sichere
- Installation empfehlen wir mit
- zwei Personen zu arbeiten.
- Es geht aber auch im Alleingang,
- jedoch mit erhöhter Vorsicht.
HINWEIS zum SCHWERPUNKT
- Je zentraler der Schwerpunkt C
- der Traglast, desto sicherer steht
- das Stativ.
3.6 DER SCHWERPUNKT IN
3.6 DER BREITE
3.6 hängt ab von der Bauart des
3.6 Geräts und der Position der
3.6 VerstellbĂĽgel.
3.6 Eine Korrektur ist möglich.
3.7 DER SCHWERPUNKT IN
3.7 DER TIEFE
3.7 hängt ab von der Bauart des
3.7 Geräts und dem eingestellten
3.7 Neigungswinkel.
3.7 Aufgrund der festen Anschläge
3.7 vorne (siehe ) kann der 2.12
3.7 Schwerpunkt nicht C
3.7 korrigiert werden.
4./5./6. EINSTELLUNGEN
HINWEIS!
Wir empfehlen vor Ă„nderung der Stativ-
einstellungen, die Traglast entweder zu
entnehmen oder durch eine zweite Person
zu sichern.
4. STATIVHĂ–HE
5. NEIGUNGSWINKEL DER
5. GERĂ„TEAUFLAGE
6. VERSTELLBĂśGEL
6.1 d.3 Flügelschrauben etwas lösen…
6.2 …und beide Verstellbügel in Position d
6.2 schieben
6.3 FlĂĽgelschrauben wieder festziehen.
28075 Geräteständer
BENUTZERHINWEISE

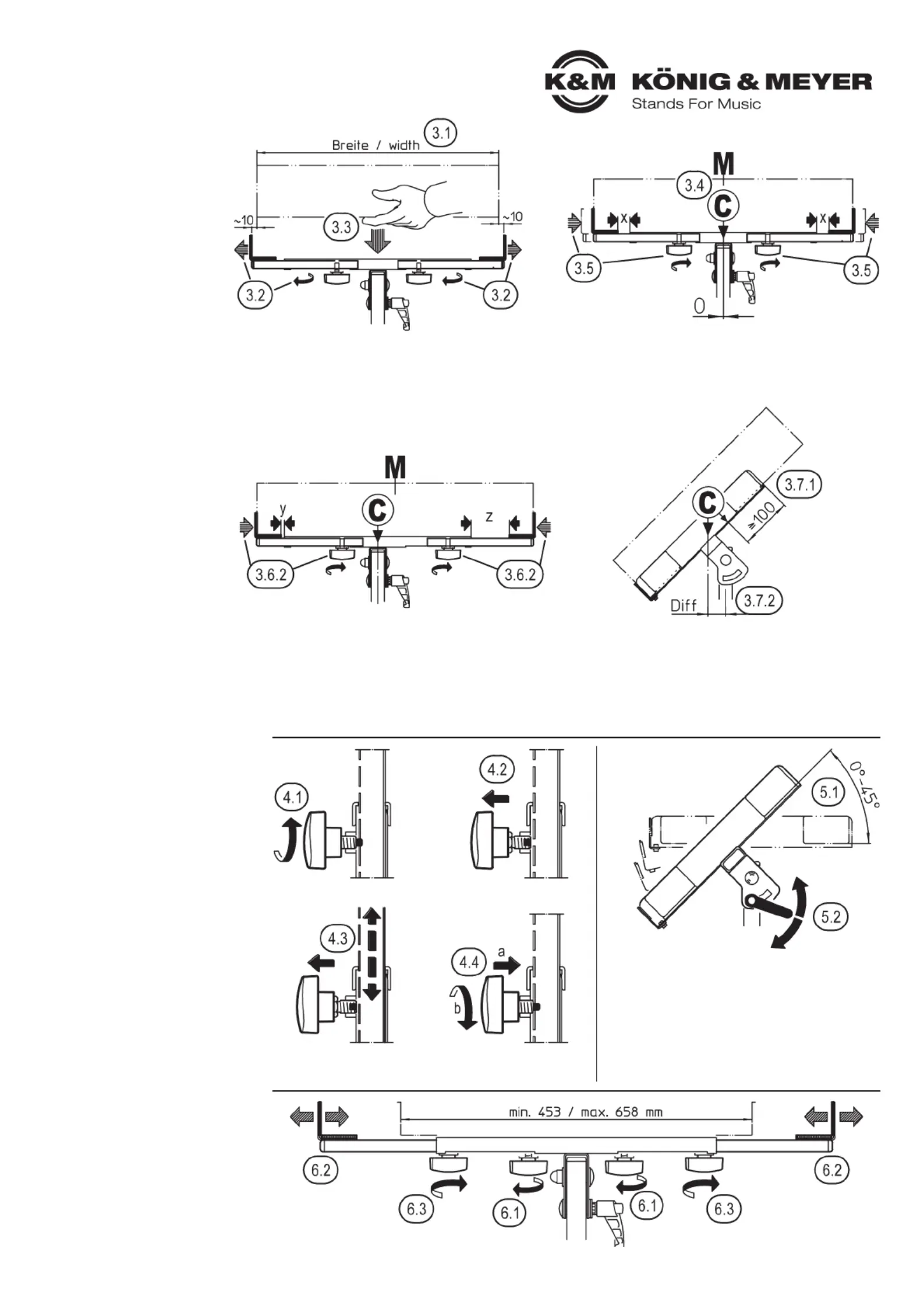

3.1 Gerät in der Breite ausmessen
3.2 d.3 Flügelschrauben lösen und beide Verstellbügel einige d
3.2 Millimeter weiter auseinanderziehen als das Gerät misst.
3.3 Gerät zwischen die Verstellbügel legen…
3.4 c M …wobei der Schwerpunkt des Geräts sich möglichst mittig
3.4 ĂĽber dem Standrohr befinden sollte.
3.5 Verstellbügel nach innen schieben bis das Gerät schön fest
3.5 sitzt und FlĂĽgelschrauben nun wieder festziehen.
3.6.1 CDer Schwerpunkt kann bauartbedingt von der geome-
3.6.1 Mtrischen Mitte des Gerätes abweichen. Bitte prüfen Sie
3.6.1 das vor der Belastung des Ständers.
3.6.2 Je nach Größe und Dauer der Abweichung empfehlen wir
3.6.2 eine Korrektur, d.h. die VerstellbĂĽgel sollten so ver-
3.6.2 Cschoben werden, dass der Schwerpunkt des Gerätes
3.6.2 sich möglichst mittig über dem Standrohr befindet.
3.7.1 Die nach hinten offene Auflage erlaubt einen gewissen Ăśber-
3.7.1 stand des Gerätes. Wir empfehlen den Schwerpunkt des
3.7.1 Gerätes zu ermitteln und diesen mind. 100 mm innerhalb der
3.7.1 Auflage zu belassen.
3.7.2 Mit der Ă„nderung des Neigungswinkels geht stets eine Ver-
3.7.2 lagerung des Schwerpunkts einher. Uns ist kein Fall bekannt,
3.7.2 dass sich das als nachteilig erwiesen hat. Dessen ungeachtet
3.7.2 bitten wir Sie die Standfestigkeit der Installation zu prĂĽfen.
4.1 a.4 Rastklemme etwas
4.1 losdrehen
4.2 Griff der Rastklemme
4.2 nach hinten ziehen
4.3 Bei gezogenem Griff das
4.3 Auszugrohr ein-/ausfahren
5.1 Der Neigungswinkel der Auflage kann stufenlos zwi-
5.1 schen 0° (waagerecht) und 45° eingestellt werden.
5.1 VORTEILE:
5.1 - es besteht viel Raum fĂĽr individuelle Einstellungen
5.1 - die Begrenzung schĂĽtzt vor unbeabsichtigtem Kippen
5.2 g.1 Dazu Klemmhebel etwas lösen, Auflage in
5.2 gewĂĽnschte Position neigen und diese durch
5.2 festes Anziehen des Klemmhebels sichern.
4.4 a Griff lockern und Bolzen
4.4 a einrasten lassen;
4.4 b Rastklemme festdrehen
