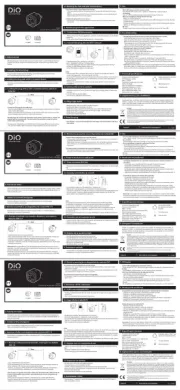

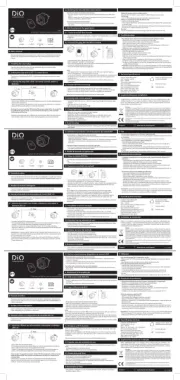

Pagina 1/5

CABLE GLAND

QUICK GUIDE » 3-1 MODULE INSTALLATION

TRANSMITTER INSTALLATION

RECEIVER INSTALLATION (1/2)

PROGRAMMATION

SPECIFICATIONS

References : 54750

Frequency : 433,92 MHz

Power : 230V, 50Hz

Max. Load : Max. 3500W / 5A

OFF

100 % COMPATIBLE

‘ON’

...

FR – Module encastrable 1in -3out avec blochet étanche

(54750)

Installer le blochet et le module (récepteur) :

1° Couper le courant.

2° Dévissez les 4 vis situées à chaque coin de la plaque supérieure et enlevez le

couvercle.

3° Fixez les presse-étoupes (4 inclus) à l’endroit où les câbles arriveront.

4° Séparez les ﬁls AC et de la lampe pour les faire passer dans les presse-étoupes.

5° Brancher les ﬁls AC 230V aux bornes d’entrée (IN) aux extrémités du module, et

les ﬁls de la lampe aux bornes de sortie (OUT) au centre.

6° Arrangez les câbles puis vissez le module dans la position désirée

7° Serrez les presse-étoupes en tournant dans le sens des aiguilles d’une montre.

8° Une fois les câbles et module en place, ﬁxez le blochet à l’endroit désiré.

9° Rebrancher le courant, la led clignote.

10° Relier le module à l’émetteur (cf. Apprentissage du code)

11° Refermez-le en serrant les 4 vis situées à chaque coin du couvercle.

Installer l’émetteur

Fonction ON/OFF : Appuyer sur le bouton ‘ON’ (‘OFF’) de l’émetteur pour allumer

(éteindre) l’ (les) appareil(s).

Apprentissage du code :

1° Brancher le module au courant.

2° Approcher l’émetteur du récepteur, appuyer une fois sur le bouton

d’apprentissage (learning button) du récepteur.

3° La led du récepteur clignote lentement, appuyer sur le bouton ON de

l’interrupteur.

4° La lampe branchée sur le récepteur clignote deux fois, le code est conﬁrmé et

la led cesse de clignoter.

Eacer un code :

1° Appuyer une fois sur le bouton d’apprentissage du module, la led clignote

lentement.

2° Appuyer sur le bouton OFF de l’émetteur.

3° Le code est eacé, la lampe clignote deux fois pour conﬁrmer.

4° Suivre les étapes d’Apprentissage du code pour re-paramétrer.

Eacer tous les codes :

1° Appuyer sur le bouton d’apprentissage durant 6 secondes, la led clignote

continuellement.

2° Relâcher et appuyer une nouvelle fois sur le bouton.

3° La lampe connectée au récepteur clignote deux fois pour conﬁrmer.

* TOUTE LA MEMOIRE PROGRAMMEE DU RECEPTEUR SERA EFFACEE.

Le récepteur mémorise jusqu’à 6 appareils ou combinaisons :

Le récepteur pour être relié à maximum 6 émetteurs ou canaux diérents. Si la

mémoire est pleine, vous devez l’eacer partiellment ou entièrement pour

ajouter un nouvel émetteur. Le récepteur peut être commandé individuellement

ou en combinaison avec d’autres récepteurs (exemple : un interrupteur ferme le

volet lié au module et allume la lampe branchée sur une prise en même temps).

Résolution de problèmes:

Pas d’activation : Vériﬁer la polarité et/ou l’épuisement des piles. Vériﬁer la

programmation. Vériﬁer le fusible du module-récepteur. Vériﬁer l’état de la

mémoire (max. 6 émetteurs).

Important:

Une distance minimale d’1m est requise entre deux récepteurs (module, prise,

socket, ...). La portée entre récepteur et émetteur peut être diminuée par

l’épaisseur des murs. ou un environnement sans ﬁl existant.

Attention! Débrancher le courant avant toute installation du module ou change-

ment du fusible.

Par la présente CHACON déclare que l'appareil est conforme aux exigences essentielles et

aux autres dispositions pertinentes de la directive 1999/5/CE.

Lors du triage de vos déchets, nous vous prions de

respecter la réglementation en vigueur quant à leur

élimination. Nous vous remercions de les déposer dans

un endroit prévu à cet eet et dans le respect de

l’environnement.

NL – Ingebouwde waterdichte module 1in -3out

(54750)

1º Schakel de stroomtoevoer uit.

2º Schroef de 4 schroeven van de afdekplaat los en verwijder het deksel.

3º Bevestig de kabelkoppelringen (4 meegeleverd) aan de zijde waar de kabels

de module zullen bereiken.

4º Scheid de AC-draden en de draden van de lamp om ze door de kabelkoppel-

ringen te leiden.

5º Verbind de stroomkabels van 230V aan de toegangsklemmen (IN) van de

contactdoos en de kabels van de lamp aan de uitgangsklemmen (OUT) in het

midden.

6º Schik de kabels en bevestig de contactdoos in de gewenste positie.

7º Span de kabelkoppelringen aan door te draaien in uurwijzerzin.

8º Bevestig de waterdichte module op de gewenste plaats.

9º Schakel de stroomtoevoer weer in zodat het LED-controlelampje knippert.

10º Verbind de module met de zender (zie Code leren).

11º sluit de module door de hoekschroeven weer aan te spannen.

ON/OFF-functie : Druk op de ‘ON’ (‘OFF’) toets van de zender om de toestellen

aan (uit) te schakelen.

1° Verbind de module bij de stroom.

2° Plaats de zender dichter bij de ontvanger en druk één maal op de leerknop

(learning button) van de ontvanger.

3° De LED van de ontvanger knippert langzaam. Druk op de ON-knop van de

schakelaar.

4° De lamp die is aangesloten op de ontvanger knippert twee maal. De code is

bevestigd en de LED stopt met knipperen.

Een code wissen:

1° Druk één maal op de leerknop van de module, de LED knippert langzaam.

2° Druk op de OFF-knop van de zender.

3° De code is gewist en de lamp knippert twee maal om te bevestigen.

4° Herhaal de stappen van De code leren om de parameters opnieuw in te

stellen.

Alle codes wissen:

1° Druk op de leerknop gedurende 6 seconden. De LED knippert onafgebroken.

2° Laat de knop los en druk er nogmaals op.

3° De lamp die met de ontvanger is verbonden knippert twee maal om te

bevestigen.

* HET VOLLEDIGE GEPROGRAMMEERDE GEHEUGEN VAN DE ONTVANGER ZAL

GEWIST WORDEN.

Ontvanger om te worden gekoppeld aan maximaal 6 verschillende zenders of

kanalen. Wanneer het geheugen vol zit, moet u de ontvanger geheel of

gedeeltelijk wissen voor u een nieuwe zender kunt toevoegen. De ontvanger kan

afzonderlijk worden besteld of in combinatie met andere ontvangers

(bijvoorbeeld: een schakelaar sluit de luiken verbonden met de module en

schakelt tegelijkertijd een op een stopcontact aangesloten lamp in).

Verhelpen van storingen:

Geen activering : Controleer de polariteit en/of de batterijen nog goed function-

eren. Controleer de programmering. Controleer de zekering van de module-

ontvanger. Controleer de staat van het geheugen (max. 6 zenders).

Belangrijk:

De twee ontvangers (stekker, module, ﬁtting, ...) moeten op minimum 1 m

afstand van elkaar worden geplaatst. De ontvanger bereik kunt wordt door de

dikte van de muren of een draadloze omgeving beïnvloed worden.

Opgelet! De stroom uitschakelen voor u de module begint te installeren of een

zekering vervangt.

Hierbij verklaart CHACON dat het toestel in overeenstemming is met de essentiële eisen en

de andere relevante bepalingen van richtlijn 1999/5/EG.

Wij vragen u om u van uw afval te ontdoen volgens de regels

die van toepassing zijn over het sorteren van huishoudelijk

vuil. Gelieve uw afgedankt materiaal dus te laten verwerken

door de daartoe voorziene kanalen teneinde ons leefmilieu

proper te houden.

hotline@chacon.be

ES – Modulo 1in -3out & Bloque estanco

(54750)

Instalación del módulo y bloque (receptor) :

1° Desconecte la corriente.

2° Aﬂoje los cuatro tornillos situados en cada una de las esquinas de la placa

superior y retire la tapa.

3° Fije los prensaestopas (se incluyen 4) en el lugar en el que irán colocados los

cables.

4° Separe los cables de AC y de la lámpara para colocarlos en los prensaestopas.

5° Conecte los cables AC 230V en los bornes de entrada (IN) al ﬁnal de los

módulos y cables de la lámpara en los bornes de salida (OUT) en el centro.

6° Coloque los cables y atornille el módulo en la posición deseada.

7° Apriete los prensaestopas girando en el sentido de las agujas del reloj.

8° Una vez colocados los cables y el módulo, ﬁje el bloque en el lugar deseado.

9° Conectela corriente, el diodo led relampaguea.

10° Conecte el módulo con el emisor (véase Guardar el código en la memoria).

11° Vuelva a cerrarlo ajustando los cuatro tornillos de cada una de las esquinas

de la tapa.

Instalación del emisor.

Función ON/OFF : Pulse el botón ‘ON’ (‘OFF’) del emisor para conectar

(desconectar) el equipo(s).

Guardar código en la memoria:

1° Conecte el módulo con la corriente.

2° Acerque el emisor al módulo, pulse una vez el botón para guardar en la memo-

ria (learning button) del módulo.

3° El dido led del detector relampaguea lentamente, pulse el botón ON en el

interruptor.

4° La lámpara conectada con el módulo relampaguea dos veces, el código está

conﬁrmado y el diodo led deja de relampaguear.

Borrar el código:

1° Pulse una vez el botón para guardar en la memoria del módulo, el diodo led

relampaguea lentamente.

2° Pulse el botón OFF en el emisor.

3° El código está borrado, la lámpara relampaguea dos veces para conﬁrmar.

4° Repita el paso de Guardar el código en la memoria para volver a ajustar.

Borrar todos los códigos:

1° Pulse el botón para guardar en la memoria del módulo durante 6 segundos, el

diodo led relampaguea sin interrumpir.

2° Suelte y vuelva a pulsar el botón.

3° La lámpara conectada con el receptor relampaguea dos veces para conﬁrmar

* TODA LA MEMORIA DEL PROGRAMA DEL RECEPTOR SERÁ BORRADA.

El receptor memoriza hasta 6 aparatos o combinaciones:

El receptor puede conectarse como máximo a 6 emisores o canales diferentes. Si

la memoria esta llena debe borrar todos o parte de los datos para añadir un

emisor nuevo. El receptor puede controlarse individualmente o en combinación

con otros receptores (ejemplo: un interruptor cierra la persiana conectada al

módulo y enciende la bombilla conectada a una toma al mismo tiempo).

Solución de problemas:

Ninguna activación: Revise la polaridad y el estado de carga de las baterías.

Revise la programación. Comprobar el fusible del módulo. Comprobar el estado

de la memoria (máx. 6 emisores).

Importante:

Se recomienda la distancia mínima de 1m entre dos receptores (enchufe,

módulo, socket, ...). El alcance entre el receptor y el emisor lo puede reducir por el

grosor de las paredes o un lugar sin cables existente.

Advertencia! Antes de la instalación del módulo o cambio del fusible desconecte

la corriente.

CHACON declara que el cumple con los requisitos esenciales y cualesquiera otras disposicio-

nes aplicables o exigibles de la Directiva 1999/5/CE.

En la selección de sus residuos, les rogamos que cumpla

la normativa en vigor en cuanto a su eliminación. Les

agradecemos que los deposite en un lugar previsto a tal

efecto y en cumplimiento del medio ambiente.

PT – Módulo 1in -3out & Bloco estanque

(54750)

Instalar o módulo e bloco (receptor) :

1° Desligar a corrente eléctrica.

2° Desaparafusar os 4 parafusos situados nos quatro cantos da placa superior e

remover a tampa.

3° Fixar os bucins (4 incluídos) no sítio de entrada dos cabos.

4° Separar os ﬁos AC e da lâmpada para os fazer passar pelo bucim.

5° Ligar os ﬁos AC 223V aos terminais de entrada (IN) situados nas extremidades

do módulo e o ﬁo do candeeiro aos terminais de saída (OUT) no centro.

6° Dispor os ﬁos e depois ﬁxar o módulo na posição pretendida.

7° Ajustar o bucim rodando no sentido dos ponteiros do relógio.

8° Com os ﬁos e o módulo no lugar, ﬁxar o bloco no sítio pretendido.

9° Ligar novamente a corrente eléctrica até o LED começar a piscar.

10° Ligar o módulo ao emissor (ver Aprendizagem do código).

11° Voltar a fechar aparafusando os 4 parafusos situados nos quatro cantos da

tampa.

Instalação do emissor.

Função ON/OFF : Carregar na tecla ‘ON’ (‘OFF’) do emissor para acender (apagar)

o(s) aparelho(s).

Aprendizagem do código :

1° Ligar o módulo à corrente eléctrica.

2° Aproximar o emissor do módulo, carregando uma vez na tecla de aprendiza-

gem (learning button) do módulo.

3° O LED do receptor pisca lentamente. Carregar na tecla ON do interruptor.

4° O candeeiro ligado ao módulo pisca duas vezes, conﬁrmando o código e o LED

deixará de piscar.

Apagar um código :

1° Carregar uma vez na tecla de aprendizagem do móduloaté o LED começar a

piscar lentamente.

2° Carregar na tecla OFF do emissor.

3° O código está apagado e o candeeiro pisca duas vezes para conﬁrmar.

4° Repetir as etapas de Aprendizagem do código para redeﬁnir os parâmetros.

Apagar todos os códigos :

1° Carregar na tecla de aprendizagem do módulo durante 6 segundos até o LED

piscar de forma contínua.

2° Soltar e carregar novamente na tecla.

3° O candeeiro ligado ao receptor pisca duas vezes para conﬁrmar.

* TODA A MEMÓRIA PROGRAMADA DO RECEPTOR SERÁ APAGADA.

O receptor memoriza até 6 aparelhos ou combinações:

O receptor pode ser ligado a um máximo de 6 transmissores ou canais diferentes.

Se a memória estiver cheia será necessário apagar a memória parcial ou comple-

tamente para acrescentar um novo transmissor. O receptor pode ser controlado

individualmente ou em combinação com outros receptores (exemplo: um

interruptor fecha a persiana ligada ao módulo e acende a lâmpada ligada

simultaneamente a uma tomada).

Resolução de avarias:

Sem activação: Veriﬁcar a polaridade e/ou a carga das pilhas. Veriﬁcar a

programação. Veriﬁcar o fusível do módulo-receptor. Veriﬁque o estado da

memória (máx. 6 transmissores).

Importante:

É necessário manter uma distância mínima de 1m entre os dois receptores

(tomada, módulo, casquilho, ...). O alcance entre o receptor e o emissor ser

reduzido em função da espessura das paredes ou um ambiente sem ﬁo existente.

Atenção! Desligar sempre a corrente eléctrica antes de proceder à instalação do

módulo ou à substituição do fusível.

CHACON declara que este aparelho está conforme com os requisitos essenciais e outras

disposições da Directiva 1999/5/CE.

Aquando da selecção dos vossos resíduos, solicitamos-lhe

de respeitar a regulamentação em vigor aquando à sua

eliminação. Agradecemos-lhe de depositá-lo num lugar

prevista para esse efeito e com o respeito do ambiente.

Product specificaties

Merk:	DIO
Categorie:	Smarth home
Model:	54750
Kleur van het product:	Grijs
Connectiviteitstechnologie:	Draadloos
Interface:	RF Draadloos

Heb je hulp nodig?

Als je hulp nodig hebt met DIO 54750 stel dan hieronder een vraag en andere gebruikers zullen je antwoorden

Uw naam*

Jouw email*

Schrijf hier uw vraag

Handleiding Smarth home DIO

DIO DOMO45LED Handleiding

8 Mei 2023

DIO 54750 Handleiding

3 Mei 2023

DIO ED-GW-01 Handleiding

28 Maart 2023

DIO ED-GW-02 Handleiding

26 Maart 2023

DIO ED-GW-05 Handleiding

20 Februari 2023

DIO 54500 Handleiding

27 Oktober 2022

Handleiding Smarth home

Nieuwste handleidingen voor Smarth home

Middle Atlantic LACE-44-OWP Handleiding

20 November 2024

Lutron FCJS-010 Handleiding

19 November 2024

Nanoleaf NL45-0800WT120E26 Handleiding

19 November 2024

Nanoleaf NL47-7003TW-7PK Handleiding

19 November 2024

Aqara Switch Module T1 Handleiding

19 November 2024

Paulmann 500.18 Handleiding

18 November 2024

Govee H7028 Handleiding

17 November 2024

Ferguson FS1SH Handleiding

17 November 2024

Ferguson Smart Hub FS2SH Handleiding

17 November 2024

Berker 24121636 Handleiding

17 November 2024
