Pagina 1/2

Manuale dell'utente

Podręcznik użytkownika

Pyководство пользователя

Manual de utilizador

User’s Manual

Manual del usuario

Bedienungsanleitung

Manuel d’utilisation

使用說明書/使用说明书

ユーザーズマニュアル

Hұсқаулары

Talimatlar

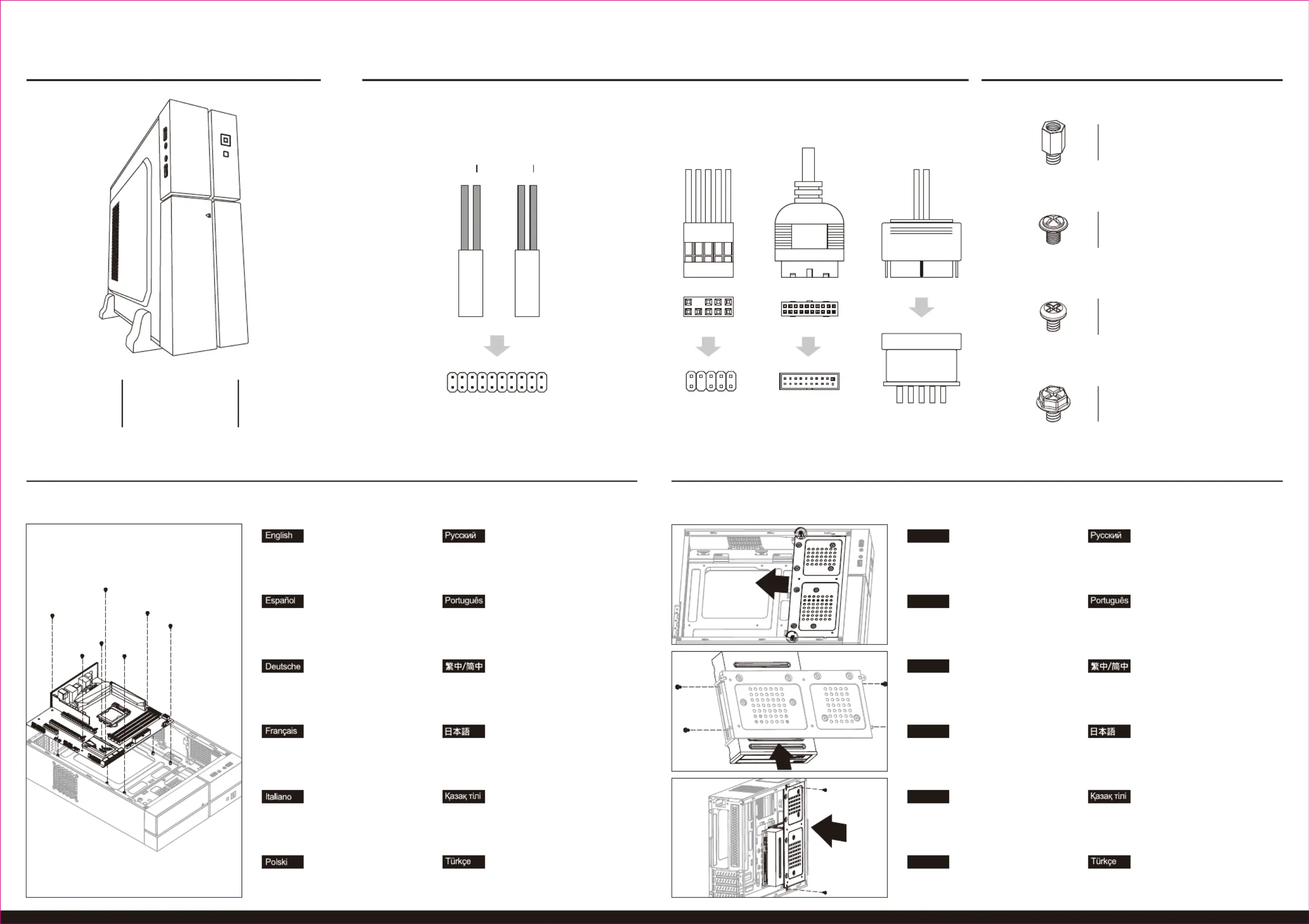

How to Install Guide

Playa Slim

How to Install Guide

Front I/O Panel Cable Connection

(Please refer to the motherboard’s manual for further instructions).

HD AUDIO

Accessory Bag Contents

POWER SW

HDD LED+

Front Panel Connector MB Standoff

MB Screw

SSD Screw

ODD Screw

PSU Screw

PCI Screw

HDD Screw

F-PANEL

SATA

(2) 5.25” ODD

- Отверните 2 винта, как показано на рисунке, и

снимите каркас привода.

- Установите привод оптического диска и

закрепите его винтами.

- Установите каркас привода на место.

English

- Remova os 2 parafusos, tal como ilustrado, e retire

o suporte da unidade.

- Insira a unidade ODD e aperte os parafusos.

Volte a instalar o suporte da unidade, como ilustrado.

Español

- Retirez les 2 vis comme indiqué et retirez

le rack.

- Insérez le lecteur de disques optiques et

fixez-le à l'aide des vis.

Installez de nouveau le rack comme indiqué.

Français

- Rimuovere 2 viti, come mostrato, e

rimuovere il rack dell'unità.

- Inserire l'ODD e serrare con viti.

Reinstallare il rack dell'unità, come mostrato.

Italiano

- Odkręć 2 wkręty i wymontuj stelaż napędu.

- Włóż napęd optyczny i zamocuj wkrętami.

- Zainstaluj ponownie stelaż napędu, jak na

ilustracji.

Polski

Deutsche

- 如圖卸下顆螺絲並把2 HD

架拆下.

- 將光碟機插入架並鎖上HD

螺絲.

- 如圖將架重新組裝回去HD .

- 如图卸下2颗螺丝并把HD

持架拆下.

- 将光碟机插入HD持架并锁

上螺丝.

如图将HD持架重新组装回去.

- 図のように 2 本のねじを取り外し、ドライブラックを取

り外します。

- ODD を挿入し、ねじで締めます。

- 図のように、ドライブラックを再度取り付けます。

- 2 бұранданы көрсетілгендей алып, диск

тартпасын шешіңіз.

- ODD салыңыз және бұрандалармен бекітіңіз.

- Диск тірегін көрсетілгендей қайта орнатыңыз.

- 2 vidayı gösterildiği gibi sökün ve sürücü rafını

çıkarın.

- ODD'yi takın ve vidalarla sabitleyin.

- Sürücü rafını gösterildiği gibi tekrar takın.

- Remove 2 screws as shown and remove the

drive rack.

- Insert the ODD and fasten with screws.

- Reinstall the drive rack as shown.

- Retire los 2 tornillos como se muestra y

retire la unidad de rack.

- IInserte el ODD y se sujeta con tornillos.

- Vuelva a instalar la unidad de rack, como

se muestra.

- Lösen Sie wie abgebildet die 2 Schrauben

und entfernen Sie den Laufwerksrahmen.

- Fügen Sie das optische Laufwerk ein und

befestigen Sie es mit Schrauben.

- Installieren Sie den Laufwerksrahmen

wieder so, wie abgebildet ist.

(1) Motherboard

- Установите материнскую плату- Install Motherboard

- Instalar a placa principal- Instalación de Placa madre

- Installer carte mère

- Installazione della scheda madre

- Instalacja płyty głównej

- Motherboard installieren - - 安裝主機板安装主板

- マザーボードを取り付けます

- Аналық тақтаны орнатыңыз

- Anakart yükleyin

SATA

Power Supply

How to Install Guide

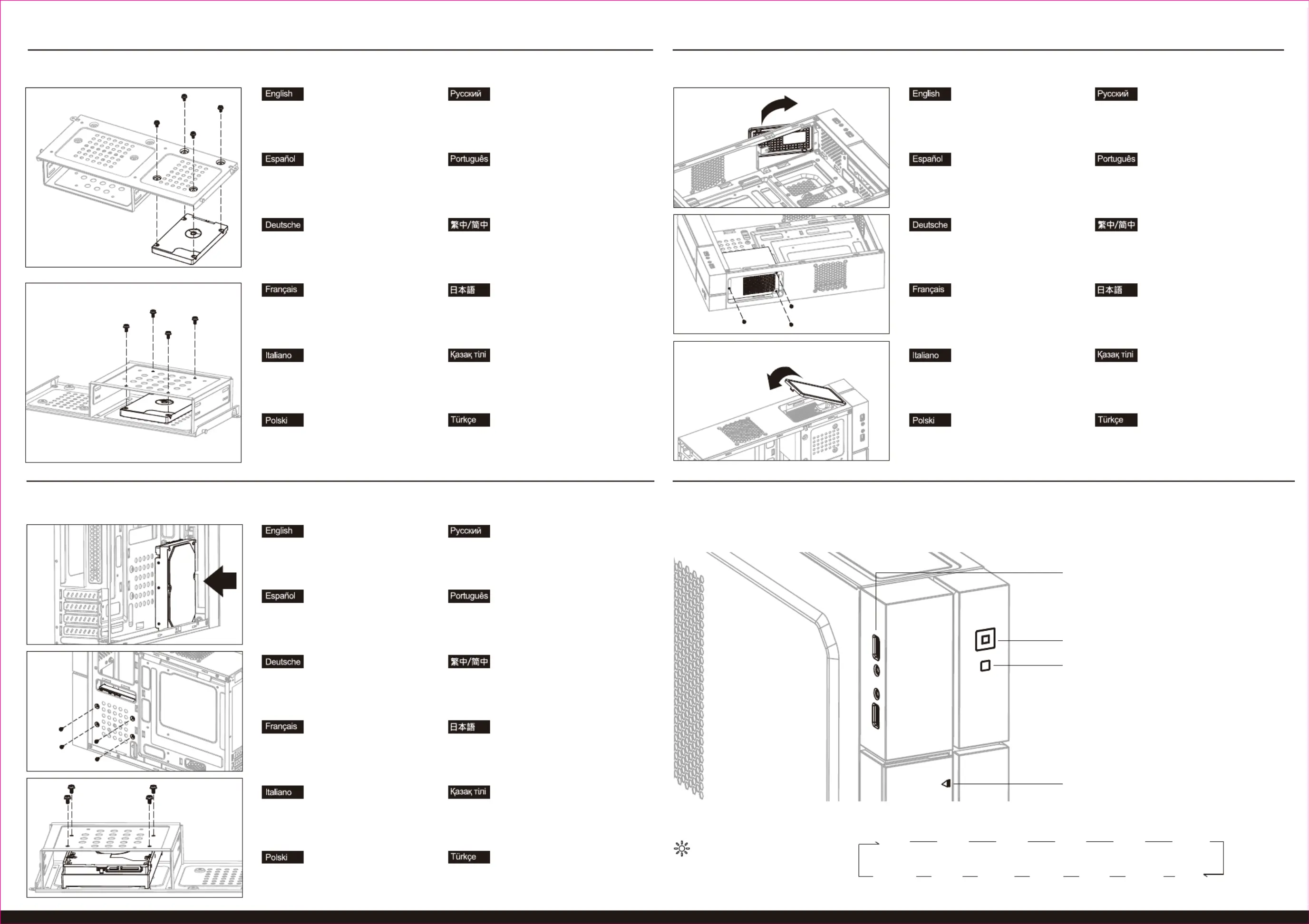

(3) 2.5” SSD x 2

- Снимите каркас привода и установите жесткий

диск, как показано на рисунке.

- Закрепите винтами, как показано на рисунке.

- Снимите каркас привода и установите жесткий диск,

как показано на рисунке.

- Закрепите винтами, как показано на рисунке.

- Remova o suporte da unidade e insira o SSD, como

ilustrado.

- Fixe com parafusos, como ilustrado.

- Remova o suporte da unidade e insira o SSD, como

ilustrado.

- Fixe com parafusos, como ilustrado.

- Retirez le rack et insérez le disque dur,

comme indiqué.

- Fixez-le à l'aide des vis, comme indiqué.

- Retirez le rack et insérez le disque dur

comme indiqué.

- Fixez-le à l'aide des vis, comme indiqué.

- Rimuovere il rack dell'unità e inserire l'SSD,

come mostrato.

- Fissare con viti, come mostrato.

- Rimuovere il rack dell'unità e inserire l'SSD,

come mostrato.

- Fissare con viti, come mostrato.

- Wyjmij stelaż napędu i włóż dysk twardy, jak

na ilustracji.

- Zamocuj wkrętami, jak na ilustracji.

- Wyjmij stelaż napędu i włóż dysk twardy, jak

na ilustracji.

- Zamocuj wkrętami, jak na ilustracji.

- 卸下HD架並將硬碟放置在

螺絲孔上.

- 如圖，鎖緊螺絲.

- 如圖將SSD固定在HD架裡.

- 用螺絲將硬碟鎖入HD架裡.

- 卸下HD持架并将硬碟放置

在螺丝孔上.

- 如图，锁紧螺丝.

- 如图将SSD固定在HD持架里.

- 用螺丝将硬碟锁入HD持架里.

- 図のようにドライブラックを取り外し、SSDを挿入

します。

- 図のようにねじで締めます。

- 図のようにドライブラックを取り外し、SSDを挿入

します。

- 図のようにねじで締めます。

- Диск тірегін алып тастап, қатты дискіні бұрандалы

тесіктерге қойыңыз.

- Бұрандалармен көрсетілгендей бекітіңіз.

- Диск тірегін алып тастап, қатты дискті

көрсетілгендей салыңыз.

- Бұрандалармен көрсетілгендей бекітіңіз.

- Sürücü rafını çıkarın ve SSD'yi vida deliklerinin üzerine

yerleştirin.

- Vidalarla gösterildiği gibi sabitleyin.

- Sürücü rafını çıkarın ve SSD'yi gösterildiği gibi takın.

- Vidalarla gösterildiği gibi sabitleyin.

- Remove the drive rack and place the SSD

over the screw holes.

- Fasten with screws as shown.

- Remove the drive rack and insert the SSD as

shown.

- Fasten with screws as shown.

- IExtraiga la unidad rack e inserte el disco

duro como se muestra.

- Ajuste con tornillos como se muestra.

- IExtraiga la unidad rack e inserte el disco

duro como se muestra.

- Ajuste con tornillos como se muestra.

- Entfernen Sie den Laufwerksrahmen und

fügen Sie die Festplatte wie abgebildet ein.

Befestigen Sie sie wie abgebildet mit Schrauben.

- Entfernen Sie den Laufwerksrahmen und

fügen Sie die Festplatte wie abgebildet ein.

- Fasten the SSD with screws to HDD tray.

(5) PSU

- Чтобы снять крышку панели, прижмите

петельки.

- Перед установкой блока питания извлеките

провод питания, как показано на рисунке.

- Закрепите решетчатую панель.

- Empurre as abas para fora de modo a retirar a

tampa da baía.

- Desligue o cabo de alimentação, como ilustrado,

antes de colocar a fonte de alimentação.

- Aperte a tampa de rede.

- Poussez les boutons vers l'avant pour retirer

le cache-baie.

- Faites sortir le cordon d'alimentation avant

de placer le bloc d’alimentation comme

indiqué.

- Fixez le couvercle grillagé.

- Spingere le linguette verso l'esterno per

rimuovere il coperchio del vano.

- Estrarre il cavo di alimentazione prima di

posizionare la PSU, come mostrato.

- Fissare la copertura a maglie.

- Wypchnąć zakładki na zewnątrz, aby wyjąć

osłonę wnęki.

- Przed umieszczeniem zasilacza, wyciągnij

przewód zasilający, jak na ilustracji.

- Zamocuj siatkową pokrywę.

- 壓下卡鈎向上將上蓋打開.

- 如圖示裝置PSU前，先將

電源線拉進來.

- 將PSU上蓋閤上，並鎖上

螺絲.

- 压下卡钩向上将上盖打开.

- 如图示装置PSU前，先将

电源线拉进来.

- 将PSU上盖合上，并锁上

螺丝.

- タブを外側に押し、ベイカバーを取り外します。

- 図のように、PSUを配置する前に電源リード線を

引き出します。

- メッシュカバーを固定します。

Қақпақтарды сыртқа сырғытып, беткі қақпақты

алыңыз.

Суретте көрсетілгендей қуат көзі блогын салмас

бұрын, қуат көзі сымын тартып шығарыңыз.

- Торкөзді қақпақты бекітіңіз.

- Sürücü yuvası kapağını çıkarmak için tırnakları

dışarı itin.

- PSU'yu yerleştirmeden önce elektrik fişini

gösterildiği gibi dışarı çekin.

- Kafesli kapağı sabitleyin.

- Push the tabs outward to remove the bay

cover.

- Pull out the power lead before placing the

PSU as shown.

- Fasten the mesh cover.

- Empuje las pestañas hacia afuera para

quitar la tapa.

- Extraiga el cable de alimentacion antes de

colocar la fuente de alimentacion como se

muestra.

- Fije la cubierta de malla.

- Drücken Sie die Laschen nach außen, um die

Slotblende zu entfernen.

- Ziehen Sie das Netzkabel wie abgebildet

heraus, bevor Sie das Netzteil anbringen.

- Befestigen Sie die Gitterabdeckung.

(4) 3.5” HDD x 2 I/O Panel

- Совместите жесткий диск с отверстиями для

винтов.

- Закрепите жесткий диск винтами с обратной

стороны.

- Alinhe o HDD com os orifícios dos parafusos.

- Fixe o HDD com os parafusos a partir da traseira.

- 將HDD放置在螺絲孔上.

- 在背面用螺絲將HDD鎖上. - 将HDD放置在螺丝孔上.

- 在背面用螺丝将HDD锁上.

- HDD をねじ穴の上に置きます。

- HDD を裏側からねじで締めます。

- Қатты дискіні бұрандалы тесіктерге қойыңыз.

- Қатты дискіні бұрандалармен артынан бекітіңіз.

- HDD'yi vida deliklerinin üzerine yerleştirin.

- HDD'yi vidalarla arkadan sabitleyin.

- Placez le disque dur au niveau des orifices

des vis.

- Fixez le disque dur par l'arrière à l'aide des

vis.

- Posizionare l'HDD sui fori delle viti.

- Fissare l'HDD con viti dalla parte posteriore.

- Umieść dysk twardy nad otworami wkrętów.

- Zamocuj dysk twardy wkrętami od tyłu.

- Place the HDD over the screw holes.

- Fasten the HDD with screws from rear.

- Coloque el disco duro en los orificios de

los tornillos.

- Ajuste el disco duro con los tornillos

posteriores.

- Setzen Sie die Festplatte auf die

Schraubenlöchern.

- Befestigen Sie die Festplatte von der

Rückseite mit Schrauben.

LED Mode Switch

( Hold switch for 2 secs to turn off LED ) Blue RedGreenWhiteYellowCyanPurple

RGB1 RGB3 RGB4 RGB5 RGB6RGB2

Power Switch

LED Switch

Open/Close Button

USB3.0 x 2 | HD Audio & Mic.

Product specificaties

Merk:	AeroCool
Categorie:	Computerbehuizing
Model:	Playa
Kleur van het product:	Zwart
Gewicht:	2600 g
Breedte:	112 mm
Diepte:	420 mm
Hoogte:	300 mm
Gewicht verpakking:	3100 g
Soort:	PC
Gebruikershandleiding:	Ja
Vormfactor:	Laag Profiel (Slimline)
Verlichtingslocatie:	Voorkant
Audio-ingangen:	Ja
Audio-uitgang:	Ja
Materiaal:	Staal
Aantal poorten USB 3.2 Gen 1 (3.1 Gen 1) Type A:	2
Kleur van de verlichting:	Blue, Green, Red
Vermogenstoevoer inclusief:	Nee
Aantal 2.5" bays:	1
Aantal 5.25" bays:	1
Aantal 3.5" bays:	1
Ondersteunde HDD-groottes:	2.5, 3.5 "
Aantal uitbreidingssleuven:	4
Belichting:	Ja
Supported motherboard form factors:	Micro ATX, Mini-ITX
Zijraam:	Nee
Maximum CPU cooler hoogte:	80 mm
Maximum grafische kaart lengte:	240 mm
Maximaal aantal ventilators bovenkant:	1
Bovenste ventilators ondersteunende diameters:	80 mm
Maximaal aantal ventilators onderkant:	1
Ondersterste ventilators ondersteunende diameters:	80 mm
Aantal interne 3.5" baaien:	1
Geïnstalleerde ventilators bovenkant:	1x 80 mm
