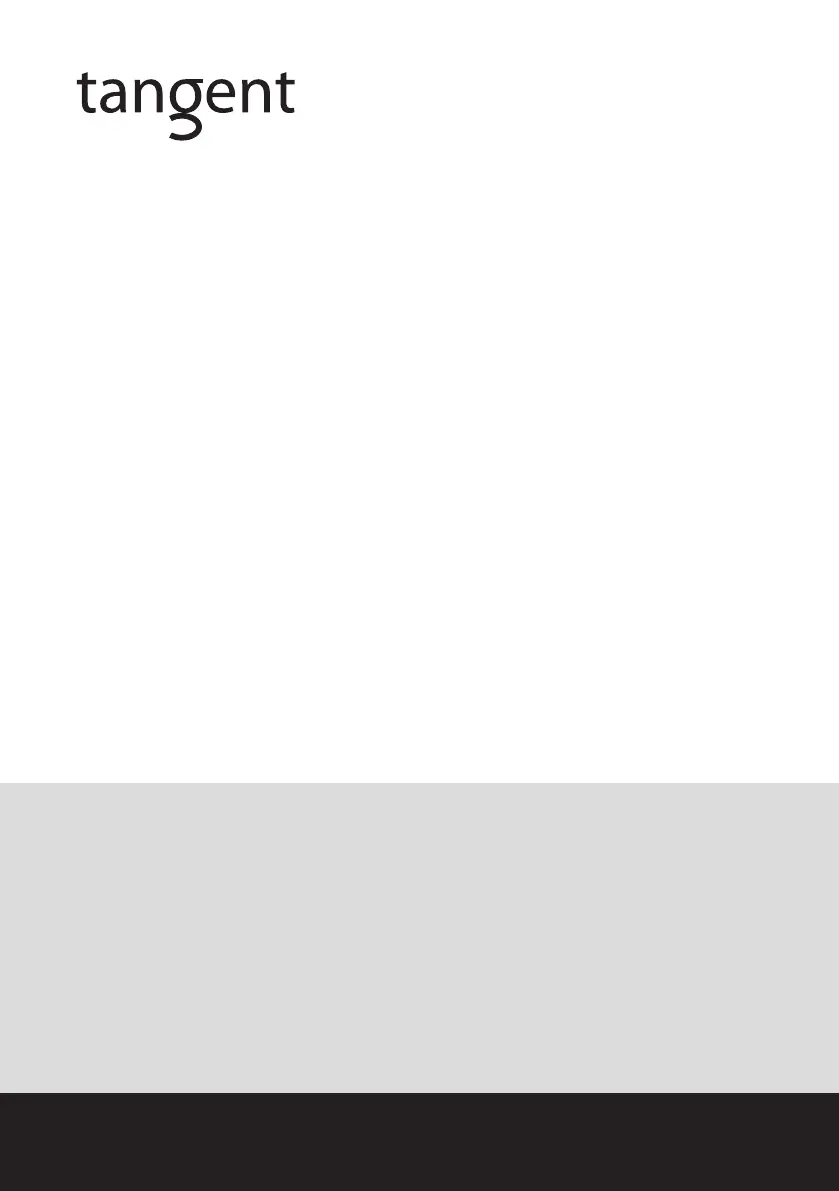

Pagina 1/16

Instruction manual

Betriebsanleitung

Betjeningsvejledning

Mode d’emploi

Gebruiksaanwijzing

Manual de instrucciones

Design and Engineering

EVO E10

active subwoofer

Active Subwoofer EVO

Carefully unpack the Tangent Active subwoofer and check for any damages. If possible, keep the carton

box in case future transportation is needed.

You should immediately contact your dealer if the active subwoofer is damaged.

Installation

There are two ways to install Your new subwoofer ; below we will describe how:

1. From ampliﬁer with pre out to subwoofer:

Connect the power cord from the ampliﬁer pre out to Line In on Your active subwoofer. Hereby the

sound signal runs from ampliﬁer subwoofer pre out to Your active subwoofer. (See Fig 1 on page 12)

2. From ampliﬁer speaker out to subwoofer:

Connect the speaker cords from the ampliﬁer speaker terminations to INPUT In on Your active subwoo-

fer. Make sure that the right channel on the ampliﬁer is connected to the right channel on the subwoofer.

Repeat the same check for the left channels. Next, connect the front speakers from OUTPUT on Your

active subwoofer. Make sure that the right channel on the subwoofer is connected to the right speaker.

Repeat the same check for the left channel.(See Fig 2 on page 13)

Functions (See Fig. 3 on page 11)

Volume

The sound level of the active subwoofer can be adjusted. Use the volume control carefully, remember

that programme material may contain very high energy.

Phase

The phase is adjustable to 0 or 180 degrees. Try both settings for preferred sound.

Crossover

It is possible to reduce the bass - adjustment from 40-120 Hz. Try different settings for preferred sound.

Placement

Your active subwoofer is designed to re-produce music information in the frequency range below 120Hz.

The human ear is not able to localize sound for these low frequencies, this is why the placement of the

subwoofer is not critical.However you can use the nature of the acoustic laws in the following ways:

a. To get the most ampliﬁcation of the room itself, place the active subwoofer close to a corner at a

distance of about 10 cm from the walls. If you get to much bass please move the subwoofer out from the

corner. (See drawing A on page 8)

b. By experimenting with the placement of the subwoofer you can optimize the sound quality. One good

rule is to place the subwoofer near the satellite speakers. (See drawing B on page 8)

c. Never cover the built-in ampliﬁer.

Warning!

To reduce the risk of electric shock, do not open or remove cover or back. Do not expose this appliance to

rain or moisture. In case of malfunction consult qualiﬁed service personel

Aktiv Subwoofer EVO

Aufbau

Packen Sie den aktiven Subwoofer mit grosser Vorsicht aus und heben Sie die Originalverpackung

auf.Wenn ein Schaden am Gerät festzustellen ist, kontakten Sie unverzüglich Ihren Händler.

Man kann den aktiven Subwoofer auf 2 Weise aufbauen - unten werden die Möglichkeiten geschil-

dert:

1. Verbindung von Verstärker (Subwoofer pre out) zum Subwoofer:

Verbinden Sie das Kabel vom Verstärker Subwoofer pre out mit dem Subwoofer (Line In). Hiermit läuft

das Lautsignal vom Subwoofer pre out zu Ihrem aktiven Subwoofer.(s. Abb. 1 Seite 12).

2. Verbindung vom Verstärker (Speaker out) zum Subwoofer:

Verbinden Sie das Kabel der Lautsprecheranschlüsse des Verstärkers mit dem aktiven Subwoofer (INPUT)

Beachten Sie, dass der rechte Anschluss des Verstärkers mit dem rechten Anschluss des Subwoofers ver-

bunden werden muss. Das gleiche gilt für die linken Anschlüsse. Die Satelliten oder Frontlautsprecher-

boxen werden darauf mit dem Subwoofer verbunden (OUTPUT). Beachten Sie, dass der rechte Anschluss

des Subwoofers mit dem rechten Lautsprecher verbunden werden muss. Das gleiche gilt für die linken

Anschlüsse.(s. Abb. 2 Seite 13).

Funktionen (s. Abb. 3 Seite 11).

Lautstärkenregler

Die Lautstärke des Subwoofers wird direkt am Subwoofer geregelt. Vorsicht bei der Einstellung der Laut-

stärke. Es sind oft grosse Lautstärkenuntrerschiede in verschiedenen Sequenzen eines Filmes; daher ist

Genauigkeit bei der Einstellung erforderlich.

Phase

Phasenverschiebung 0 oder 180 Grad. Probieren Sie einfach die Einstellungen aus, um den gewünschten

Effekt zu erzielen.

Crossover

Es gibt die Möglichkeit, den Bass zu reduzieren - Einstellung von 40-120 Hz. Probieren Sie einfach ver-

schiedene Einstellungen aus, um den gewünschten Effekt zu erzielen.

Standort

Das menschliche Ohr kann die Frequenzen des aktiven Subwoofers nicht orten, da sie bei unter 120 Hz

liegen. Folgendes muss aber trotzdem bei der Plazierung des Subwoofers beachtet werden:

1. Damit der Raum die Basstöne verteilen kann, stellt man den Subwoofer am besten in eine Ecke mit

etwa 10 cm Abstand zur Wand. Wenn die Basswiedergabe etwas zu kräftig ist, einfach etwas von der

Wannd abrücken. (s. Abb. A Seite 8).

2. Der Subwoofer sollte in der Nähe der Satelliten aufgestellt sein (s. Abb. B Seite 8).

3. Der Subwoofer darf nicht zugedeckt werden.

Product specificaties

Merk:	Tangent
Categorie:	Speakers
Model:	EVO E10
Kleur van het product:	Zwart
Gewicht verpakking:	16000 g
Afmetingen verpakking (BxDxH):	425 x 430 x 395 mm
Gemiddeld vermogen subwoofer:	150 W
Diameter driver subwoofer (imperiaal):	10 "
Lijnuitgang:	Ja
Lijningang:	Ja
Soort magneet:	Ferriet
Frequentiebereik subwoofer:	30 - 250 Hz
Breedte van de subwoofer:	320 mm
Hoogte van de subwoofer:	320 mm
Diepte van de subwoofer:	320 mm
Gewicht subwoofer:	14000 g
AC-ingangsspanning:	220 - 240 V
Crossover subwoofer frequenties:	50 - 150 Hz
Fase controle:	Ja
