Pagina 1/12

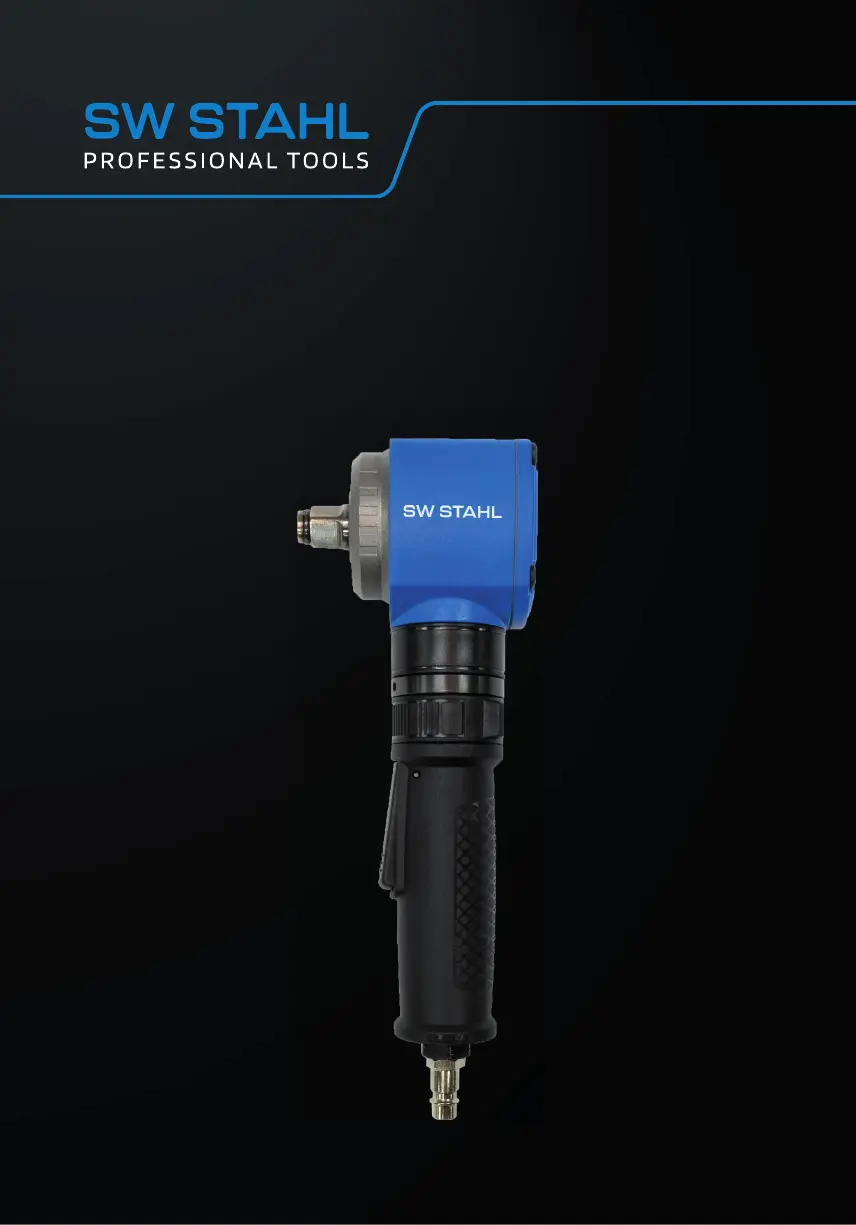

S 3 2 9 6
B E D I E N U N G S A N L E I T U N G
D R U C K L U F T W I N K E L - S C H L A G S C H R A U B E R
2
B E S C H R E I B U N G
Drehzahl: 8.500 U/min
Antrieb: 12,5 mm (1/2â)
Drehmoment max.: 325 Nm
Lösemoment max: 450 Nm
Schalldruckpegel: 92,2 dB (A)
Schallleistungspegel: 103,2 dB (A)
Betriebsdruck: 6,3 bar
Luftverbrauch: 113 l/min
DruckluftanschluĂ: 1/4 Zoll
Vibration: 9,96 m/sÂČ
LĂ€nge: 88 mm
Gewicht: 1,16 kg

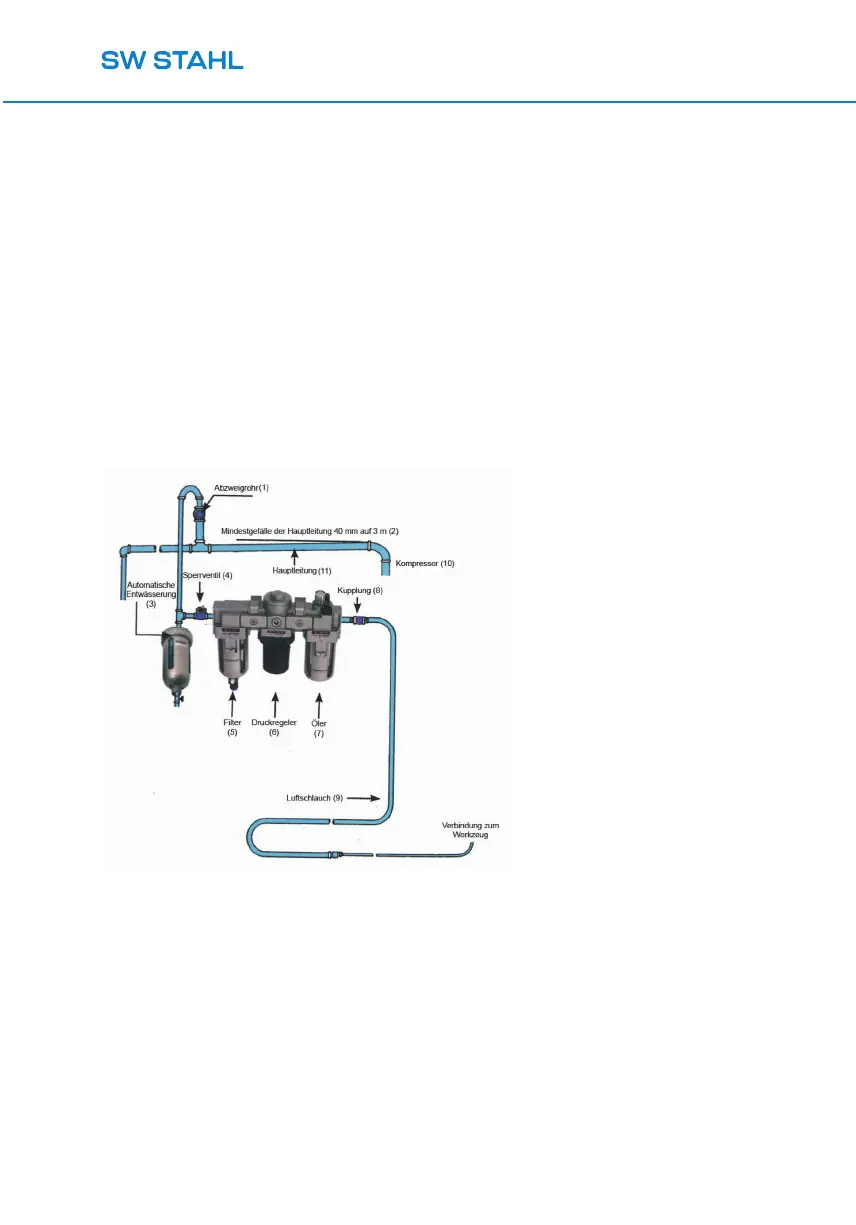

1. Abzweigrohr
2. MindestgefÀlle der
Hauptleitung 40 mm auf
3 m
3. Automatische
EntwÀsserung
4. Sperrventil
5. Filter
6. Druckregler
7. Ăler
8. Kupplung
9. Luftschlauch
10. Kompressor
11. Hauptleitung
S I C H E R H E I T S H I N W E I S E
1 . Bei einem Antriebsvierkant mit Bohrung ist die Stecknuss mit einem Stahlstift und
Gummiring zu sichern. Ist der Antriebsvierkant mit einem Federring ausgerĂŒstet, so ist
dieser regelmĂ€Ăig auf ausreichende Spannung zu ĂŒberprĂŒfen und bei Bedarf
auszutauschen. Eine Stecknuss, die nicht wie hier beschrieben gesichert ist, kann sich
vom GerÀt lösen und Schaden verursachen. Lassen Sie daher das Druckluftwerkzeug
niemals im Leerlauf hochdrehen, wenn eine Stecknuss auf dem Antrieb sitzt.
2 . Verwenden Sie nur geeignete Schlagschrauber-StecknĂŒsse.
3
S 3 2 9 6
3 . Das Druckluftwerkzeug sollte nur zum Lösen / Festziehen von Schrauben benutzt
werden. SchĂ€den, die sich aus Nichtbeachtung dieser Anleitung, durch unsachgemĂ€Ăe
Anwendung oder Manipulationen am GerÀt ergeben, sind von der GewÀhrleistung aus-
geschlossen. Technische VerÀnderungen behalten wir uns vor.
4 . Das Tragen von weiter Kleidung und langen offenen Haaren ist wÀhrend der Nutzung
von Druckluftwerkzeugen untersagt. - UNFALLGEFAHR
5 . Tragen Sie unbedingt einen Gehörschutz, Arbeitshandschuhe und eine Schutzbrille.
6 . Schlauchverbindungen auf festen Sitz prĂŒfen. Keine beschĂ€digten DruckschlĂ€uche
verwenden.
FĂŒr SchĂ€den, welche durch Nichtbeachtung dieser Betriebsanleitung, oder durch unsachgemĂ€Ăe
Reparatur entstehen, können wir keine Garantie ĂŒbernehmen. Ănderungen, die dem technischen
Fortschritt dienen, behalten wir uns vor.
I N B E T R I E B N A H M E
1 . FĂŒllen Sie vor dem Betrieb einige Tropfen sĂ€ure- und harzfreies Druckluftöl in den Luft-
einlass des GerÀtes.
2 . Vor dem Anschluss des GerÀtes die Kupplungen und SchlÀuche durch kurzes Freiblasen
reinigen. Achten Sie auf einen ausreichenden Durchmesser von Schlauch und
Kupplungen. Achtung: Die Durchmesser der DruckluftschlĂ€uche sind nie zu groĂ, aber
meistens zu klein gewÀhlt!
3 . Der unter Last am Lufteinlass des GerÀtes gemessene Arbeitsdruck sollte 6,3 bar
betragen. Ein höherer Druck bedeutet stÀrkeren Verschleià und kann SchÀden am GerÀt
verursachen. Ein Druckabfall auf 5,5 bar bedeutet extremen Leistungsverlust.
4 . Eine gute LuftqualitĂ€t ist lebensnotwendig fĂŒr jedes Druckluftwerkzeug. Die Luft
muss sauber, trocken und geölt sein. Die beste Lösung ist eine komplette Wartuns-
î einheit,îbestehendîausîLuftî¶lter,îReglerîundîNebelöler,îhöchstensî6-8îmîvomîWerkzeugîî
entfernt installiert. Der Ăler sollte auf 3-6 Tropfen pro Minute eingestellt sein (Schauglas).
Die SchlauchlĂ€nge zwischen Werkzeug und Wartungseinheit sollte 8 m nicht ĂŒbersteigen!
5 . Wir empfehlen eine zentrale Ălereinheit zur optimalen Schmierung der Werkzeuge.
Es können bis zu 80% Ăl eingespart werden, was natĂŒrlich auch die QualitĂ€t der Atemluft
des Anwenders verbessert, da kein ĂŒberschĂŒssiges Ăl in die Luft geblasen wird.
6 . Nach spÀtestens 60 Arbeitsstunden sollte das Schlagwerk des Schlagschraubers leicht
abgeschmiert werden. Zuviel Fett beeintrÀchtigt die Leistung des Schlagschraubers, da
das Schlagwerk verklebt.
7. Sollte das Werkzeug ĂŒber einen lĂ€ngeren Zeitraum ruhen, muss es vorher grĂŒndlich geölt
werden. Vor dem Einsatz beachten Sie dann bitte die Punkte 1 und 2.
8 . Die Drehrichtung wird durch Drehen des Einstellrings eingestellt.
Rechtslauf = F / Linkslauf = R
9. Die Leistung des Rechtslaufs kann mit dem Einstellring in drei Stufen justiert werden.
