Pagina 1/54
Датчики, светильники
Представитель в России
Сенсорные технологии
Телефон:(499)2372868
www.steinel-rus.ru
RUS
SAET-94 S.L.
C/ Trepadella, n° 10
Pol. Ind. Castellbisbal Sud
E-08755 Castellbisbal (Barcelona)
Tel.: + 34/93/772 28 49
Fax: +34/93/772 01 80
saet94@saet94.com
Pronodis - Soluções Tecnológicas, Lda.
Zona Industrial Vila Verde Sul, Rua D, n.º 11
P-3770-305 Oliveira do Bairro
Tel.: +351 234 484 031
Fax: +351 234 484 033
pronodis@pronodis.pt · www.pronodis.pt
Roliba A/S
Hvidkærvej 52
DK-5250 Odense SV
Tel.: +45 6593 0357
Fax: +45 6593 2757
www.roliba.dk
Oy Hedtec Ab
Lauttasaarentie 50
FI-00200 Helsinki
Tel.: +358/207 638 000
Fax: +358/9/673 813
www.hedtec.fi/valaistus · lighting@hedtec.fi
Vilan AS
Olaf Helsetsvei 8
N 0694 Oslo
Tel.: +47/22 72 50 00
Fax: +47/22 72 50 01
post@vilan.no
ELNAS s.r.o.
Oblekovice 394
CZ-671 81 Znojmo
Tel.: +4 20/5 15/22 01 26
Fax: +4 20/5 15/24 43 47
info@elnas.cz · www.elnas.cz
CZ
E
P
S
DK
FI
N
PANOS Lingonis + Sons O. E.
Aristofanous 8 Str.
GR-10554 Athens
Tel.: + 30/210/3 21 20 21
Fax: +30/210/3 21 86 30
lygonis@otenet.gr
GR
EGE SENSORLU AYDİNLATMA İTH. İHR.
TİC. VE PAZ. Ltd. STİ.
Gersan Sanayi Sitesi 2305 · Sokak No. 510
TR-06370 Bati Sitesi (Ankara)
Tel.: +90/3 12/2 57 12 33
Fax: +90/3 12/2 55 60 41
ege@egeithalat.com.tr
ww.egeithalat.com.tr
TR
KARL H STRÖM AB
Verktygsvägen 4
S-553 02 Jönköping
Tel.: +46/36/31 42 40
Fax: +46/36/31 42 49
www.khs.se
"LŁ" Spółka z ograniczoną
odpowiedzialnością sp.k.
Byków, ul. Wrocławska 43
PL-55-095 Mirków
Tel.: +48/71/3980861
Fax: +48/71/3980819
firma@langelukaszuk.pl
PL
STEINEL Vertrieb GmbH
Dieselstraße 80-84
33442 Herzebrock-Clarholz
Tel: +49/5245/448-188
Fax: +49/5245/448-197
www.steinel.de
Steinel Austria GmbH
Hirschstettner Strasse 19/A/2/2
A-1220 Wien
Tel.: +43/1/2023470
Fax: +43/1/2020189
info@steinel.at
PUAG AG
Oberebenestrasse 51
CH-5620 Bremgarten
Tel.: + 41/56/6 48 88 88
Fax: +41/56/6 48 88 80
info@puag.ch
STEINEL U. K. LTD.
25, Manasty Road · Axis Park
Orton Southgate
GB-Peterborough Cambs PE2 6UP
Tel.: +44/1733/366-700
Fax: +44/1733/366-701
steinel@steinel.co.uk
Socket Tool Company Ltd
Unit 714 Northwest Business Park
Kilshane Drive · Ballycoolin · Dublin 15
Tel.: 00353 1 8809120
Fax: 00353 1 8612061
info@sockettool.ie
STEINEL FRANCE SAS
ACTICENTRE - CRT 2
Rue des Famards - Bât. M - Lot 3
F-59818 Lesquin Cedex
Tél.: +33/3/20 30 34 00
Fax: +33/3/20 30 34 20
info@steinelfrance.com
VAN SPIJK AGENTUREN
Postbus 2
5688 HP OIRSCHOT
De Scheper 260
5688 HP OIRSCHOT
Tel. +31 499 571810
Fax. +31 499 575795
vsa@vanspijk.nl
www.vanspijk.nl
VSA handel Bvba
Hagelberg 29
B-2440 Geel
Tel.: +32/14/256050
Fax: +32/14/256059
info@vsahandel.be
www.vsahandel.be
Minusines S.A.
8, rue de Hogenberg
L-1022 Luxembourg
Tél. : (00 352) 49 58 58 1
Fax : (00 352) 49 58 66/67
www.minusines.lu
D
A
CH
GB
IRL
F
NL
B
L
STEINEL Italia S.r.l.
Largo Donegani 2
I-20121 Milano
Tel.: +39/02/96457231
Fax: +39/02/96459295
info@steinel.it
www.steinel.it
I
Daljinsko upravljanje d.o.o.
Bedricha Smetane 10
HR-10000 Zagreb
t/ 00385 1 388 66 77
f/ 00385 1 388 02 47
daljinsko-upravljanje@inet.hr
www.daljinsko-upravljanje.hr
HR
FORTRONIC AS
Teguri 45c
EST 51013 Tartu
Tel.: +3 72/7/47 52 08
Fax: +3 72/7/36 72 29
info@fortronic.ee
NECO SK, A.S.
Ružová ul. 111
SK-01901 Ilava
Tel.: +421/42/4 45 67 10
Fax: +421/42/4 45 67 11
neco@neco.sk · www.neco.sk
Steinel Distribution SRL
Parc Industrial Metrom
RO - 500269 Brasov
Str. Carpatilor nr. 60
Tel.: +40(0)268 53 00 00
Fax: +40(0)268 53 11 11
www.steinel.ro
Log-line d.o.o.
Suha pri predosljah 12
SLO-4000 Kranj
Tel.: +386 42 521 645
Fax: +386 42 312 331
info@log-line.si · www.log.si
EST
SLO
SK
RO
AMBERGS SIA
Brivibas gatve 195-16
LV-1039 Riga
Tel.: 00371 67550740
Fax: 00371 67552850
www.ambergs.lv
LV
STEINEL China
Representative Office
Shanghai Rm. 21 A-C,
Huadu Mansion No. 838
Zhangyang Road Shanghai 200122
Tel: +86 21 5820 4486
Fax: +86 21 5820 4212
www.steinel.cn
info@steinel.net
CN
ТАШЕВ-ГАЛВИНГ ООД
Бул. Климент Охридски № 68
1756 София, България
Тел.: +359 2 700 45 45 4
Факс: +359 2 439 21 12
info@tashev-galving.com
www.tashev-galving.com
BG
DINOCOOP Kft
Radvány u. 24
H-1118 Budapest
Tel.: +36/1/3193064
Fax: +36/1/3193066
dinocoop@dinocoop.hu
H
KVARCAS
Neries krantine 32
LT-48463, Kaunas
Tel.: +3 70/37/40 80 30
Fax: +3 70/37/40 80 31
info@kvarcas.lt
LT
110034634 09/2014_G Technische Änderungen vorbehalten. / Subject to technical modification without notice.
L800 / L810 / L820 LED iHF
Information
D
GBF
NL
I
EPSDKFI
N
GR
TR
H
CZ
SKPLRO
SLO
HRESTLTLVRUSBG
中
2 3
L 800 LED iHF / L 810 LED iHF / L 820 LED iHF L 800 LED iHF / L 810 LED iHF / L 820 LED iHF
 
L 800 LED i HF L 810 LED i HF L 820 LED i HF
L 820 LED iHF
5
Montageanleitung
Sehr geehrter Kunde,
vielen Dank für das Vertrauen, das Sie uns beim Kauf
Ihrer neuen Design Sensor Außenleuchte entgegen-
gebracht haben. Sie haben sich für ein hochwertiges
Qualitätsprodukt entschieden, das mit größter Sorg-
falt produziert, getestet und verpackt wurde.
Bitte machen Sie sich vor der Installation mit dieser
Montageanleitung vertraut. Denn nur eine sachge-
rechte Installation und Inbetriebnahme gewährleistet
einen langen, zuverlässigen und störungsfreien
Betrieb.
Wir wünschen Ihnen viel Freude an Ihrer neuen
SensorLeuchte.
D
Erfassungsbereiche bei Wandmontage:
1) Minimale Reichweite (2 m)
2) Maximale Reichweite (5 m)
1m
2m
5m
10m
Sicherheitshinweise
nVor allen Arbeiten am Gerät die Spannungszufuhr
unterbrechen!
nBei der Montage muss die anzuschließende
elektrische Leitung spannungsfrei sein. Daher als
Erstes Strom abschalten und Spannungsfreiheit mit
einem Spannungsprüfer überprüfen.
nBei der Installation der SensorLeuchte handelt es
sich um eine Arbeit an der Netzspannung. Sie
muss daher fachgerecht nach den landesüblichen
Installationsvorschriften und Anschlussbedingungen
durchgeführt werden.
( -VDE 0100, -ÖVE / ÖNORM E8001-1,
- SEV 1000)
D A
CH
Hinweis:
Die Hochfrequenzleistung des iHF-Sensors beträgt
ca. 1 mW – das ist nur ein 1000stel der Sendeleistung
eines Handys oder einer Microwelle.
ca. 1 mW ca. 1000 mW

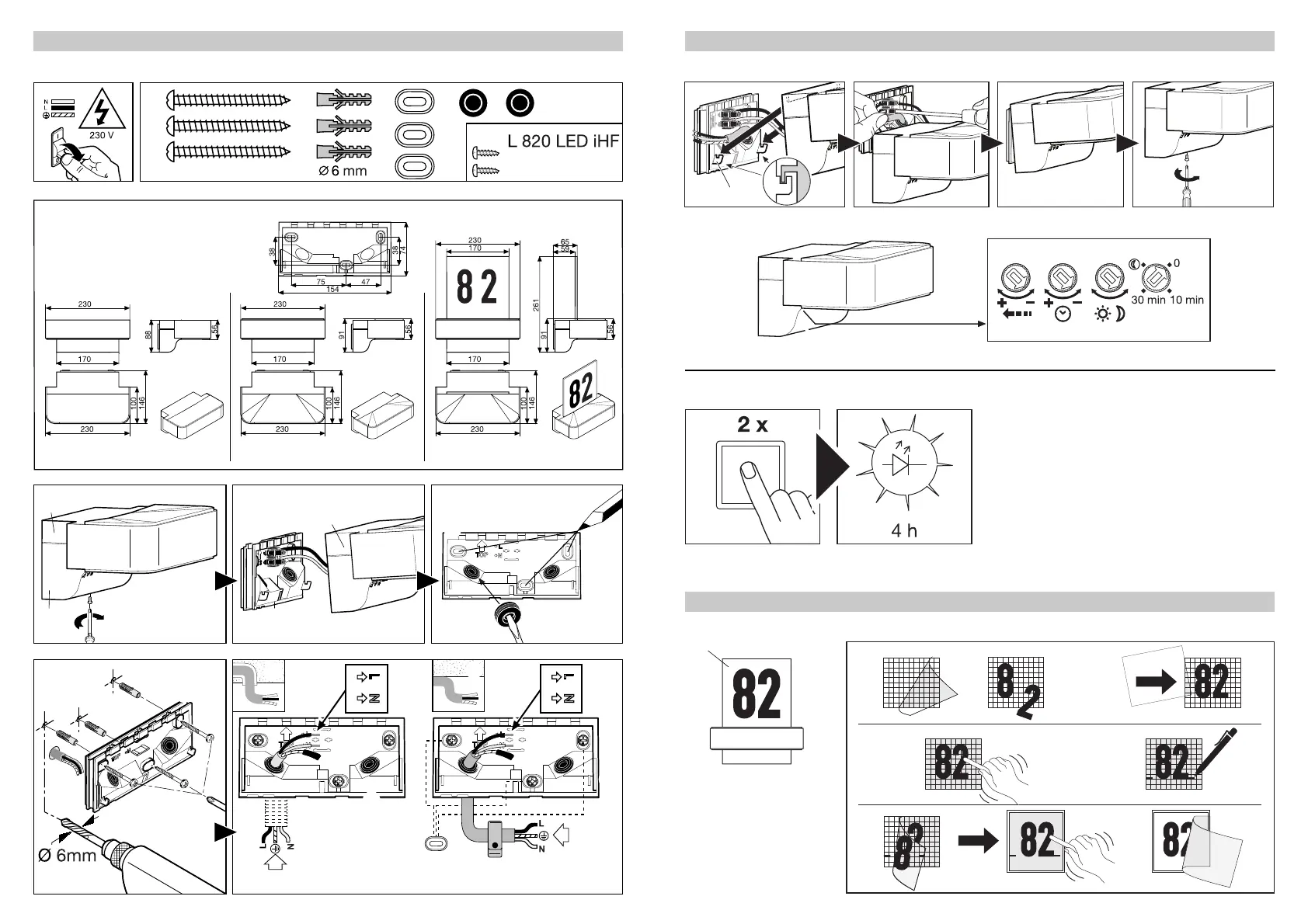

Gerätebeschreibung
Leuchtengehäuse
Wandhalter
Abdeckung unten
Abdeckung oben
Netzzuleitung Unterputz
Netzzuleitung Aufputz
Montagehaken zur Vereinfachung der Montage /
Zugentlastung der Leitungen
Dichtstopfen
Abstandhalter für Aufputzzuleitung
Hausnummern-Panel (L 820 LED iHF)
Sicherungsschrauben für Hausnummern-Panel
(L 820 LED iHF)
Reichweiteneinstellung
Zeiteinstellung
Dämmerungseinstellung
Programmeinstellung
Dauerlichtfunktion
Hinweis:
Der Sensor eignet sich zum automatischen Schalten
von Licht. Witterungseinflüsse können die Funktion
des Sensors beeinflussen, bei starken Windböen,
Schnee, Regen, Hagel kann es zu einer Fehlauslösung
kommen.
4
Installation
Um die angegebene Reichweite von 5 m zu erzielen,
sollte die Montagehöhe ca. 2 m betragen.
Anschluss der Netzzuleitung (s. Abb.)
Die Netzzuleitung besteht aus einem 3-adrigen Kabel:
L= Phase (meistens schwarz, braun oder grau)
N= Nullleiter (meistens blau)
PE = Schutzleiter (grün/gelb)
Im Zweifel müssen Sie die Kabel mit einem Span-
nungsprüfer identifizieren; anschließend wieder
spannungsfrei schalten. Phase (L) und Nullleiter (N)
werden an die Lüsterklemme angeschlossen.
Wichtig: Ein Vertauschen der Anschlüsse führt im
Gerät oder Ihrem Sicherungskasten später zum
Kurzschluss. In diesem Fall müssen nochmals die
einzelnen Kabel identifiziert und neu verbunden
werden.
In die Netzzuleitung kann selbstverständlich ein
Netzschalter zum Ein- und Aus schalten installiert
sein.
Nachdem das Gehäuse montiert und der Netz-
anschluss vorgenommen ist, kann die SensorLeuchte
in Betrieb genommen werden. Bei manueller Inbe-
triebnahme der Leuchte über den Lichtschalter schal-
tet diese sich für die Einmessphase nach 10 Sek. aus
und ist anschließend für den Sensorbetrieb aktiv.
Ein erneutes Betätigen des Lichtschalters ist nicht
erfordelich.
Reichweiteneinstellung (Empfindlichkeit)
Werkseinstellung: 5 m.
Stufenlos einstellbare Reichweite
von 1 m bis 5 m.
Einstellregler auf:
+= maximale Reichweite 5 m
–= minimale Reichweite 1 m
Bei Einstellung des Erfassungsbereiches wird
empfohlen die kürzeste Zeit –zu wählen.
Mit dem Begriff Reichweite ist der Durchmesser auf
dem Boden gemeint, der sich bei Montage in 2 m
Höhe als Erfassungsbereich ergibt.
Zeiteinstellung (Ausschaltverzögerung)
Werkseinstellung: 5 sek.
Die gewünschte Leucht dauer der
Leuchte kann stufenlos von ca. 5 Sek.
bis max. 15 Min. eingestellt werden.
Einstellregler auf:
+ = maximale Zeit (15 Min.).
–= minimale Zeit (5 Sek.).
Zur Einstellung des Erfassungsbereichs wird
empfohlen die kürzeste Zeit –zu wählen.
Durch jede erfasste Bewe gung vor Ablauf dieser Zeit
wird die Zeituhr erneut ge startet. Bei der Einstellung
des Erfassungsbereiches und für den Funktionstest
wird empfohlen, die kür zeste Zeit einzustellen.
Hinweis: Nach jedem Ab schaltvorgang der Leuchte ist
eine erneute Bewe gungserfassung für ca. 1 Sekunde
unterbrochen. Erst nach Ablauf dieser Zeit kann die
Leuchte bei Bewegung wieder Licht schalten.
Funktionen
1 m – 5 m
1) 2)
D
 
Das Prinzip
Die SensorLeuchte ist ein aktiver Bewegungsmelder.
Der integrierte iHF-Sensor sendet hochfrequente
elektromagnetische Wellen (5,8 GHz) aus und emp-
fängt deren Echo. Bei Bewegung von Personen im
Erfassungsbereich der Leuchte, wird die Echoverän-
derung vom Sensor wahrgenommen. Ein Micropro-
zessor löst dann den Schaltbefehl „Licht einschalten“
aus. Eine Erfassung durch Türen, Glasscheiben oder
dünne Wände ist möglich.
Hinweis: Das Leuchtengehäuse muss zum
Anschluss auf die Montagehaken gesteckt werden,
damit die internen Leitungen nicht durch Zug bean-
sprucht werden.
5 sek. – 15 min.

Product specificaties

Merk: Steinel
Categorie: Verlichting
Model: L 800 LED iHF

Heb je hulp nodig?

Als je hulp nodig hebt met Steinel L 800 LED iHF stel dan hieronder een vraag en andere gebruikers zullen je antwoorden


Handleiding Verlichting Steinel

Steinel

Steinel RS 100 Handleiding

9 April 2024
Steinel

Steinel XLED Home 3 Handleiding

9 April 2024
Steinel

Steinel XLED home 3 SL Handleiding

26 Februari 2024
Steinel

Steinel My L 40 SC Handleiding

27 December 2023
Steinel

Steinel DL 750 Handleiding

30 Augustus 2023
Steinel

Steinel RS 10 Handleiding

30 Augustus 2023
Steinel

Steinel L 190 Handleiding

19 Februari 2023
Steinel

Steinel L 42 SC Handleiding

26 Juli 2023
Steinel

Steinel L 40 SC Handleiding

26 Juli 2023
Steinel

Steinel IS 2160 Handleiding

19 Februari 2023

Handleiding Verlichting

Nieuwste handleidingen voor Verlichting

Lucide

Lucide Encre 40210/02/11 Handleiding

21 November 2024
Lucide

Lucide Olfy 40403/12/31 Handleiding

21 November 2024
Lucide

Lucide Encre 40512/81/36 Handleiding

21 November 2024
Lucide

Lucide Jolli 42702/81/41 Handleiding

21 November 2024
Lucide

Lucide Galla 43408/40/36 Handleiding

21 November 2024
Lucide

Lucide Graham 43409/36/36 Handleiding

21 November 2024
Lucide

Lucide Tosis led 45100/12/31 Handleiding

21 November 2024
Lucide

Lucide Rondell 45101/25/36 Handleiding

21 November 2024
Lucide

Lucide Tycho 45174/04/02 Handleiding

21 November 2024
Lucide

Lucide Honore 45252/11/97 Handleiding

21 November 2024
