Pagina 1/4
1
Goggles Level Screw Driver
Gafas Protectoras
Lunettes de sécurité
Nivel Destornillador
Niveau Tournevis
Pencil
Lápiz
Crayon
Tape Measure
Cinta para medir
Ruban Ă  mesurer
Mounting Template
Plantilla de Montaje
Gabarit de montage
Instructions For Models
Instrucciones Para Los Modelos / Instructions Pour Les Modèles
Thank you for choosing our product for your home.
Please read these instructions carefully before
installing your new bath accessories.
Gracias por elegir nuestro producto para tu hogar.
Lee cuidadosamente estas instrucciones antes de
instalar tu nuevo conjunto de accesorios para baños.
Merci d'avoir choisi notre produit pour votre maison.
Veuillez lire les instructions attentivement avant
d'installer votre nouvel assortiment d'accessoires
pour la salle de bains.
BATHROOM ACCESSORIES
ACCESORIOS PARA EL BAĂ‘O / ACCESSOIRES DE SALLE DE BAINS
PF67002CP
PF67702CP
PF67412CP
PF67512CP
PF67002ZBN
PF67702ZBN
PF67412ZBN
PF67512ZBN
PF67312CP PF67312ZBN
6.5"[165mm]
BA D
TEMPLATE
PLANTILLA
CALIBRE
C
18"[457mm]
24"[610mm]
PF67702ORB
PF67412ORB
PF67512ORB
PF67312ORB
FERGUSON.COM/PROFLO
You may need/Usted puede necesitar/
Articles dont vous pouvez avoir besoin
Drill with 1/4" itB
Taladro con broca de 1/4"
Perceuse et foret 6,3 mm (1/4 po)
1 2
2
3

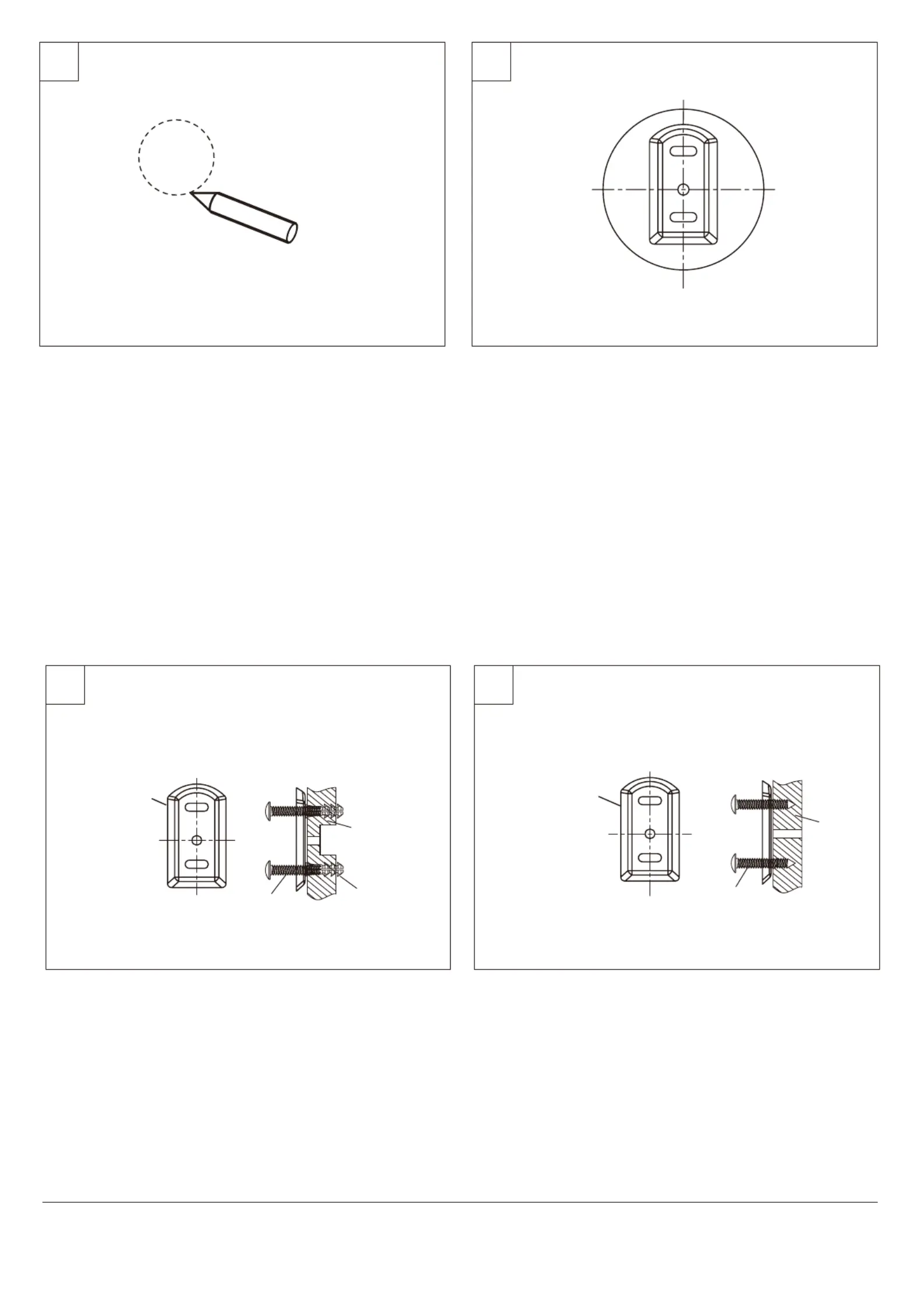

If mounting into a wood wall, fasten mounting bracket flush into the wall with wood
screw without drilling the holes. Fig. 4.
Si estás instalando en una pared de madera, fija el soporte de montaje con tornillos
para madera sin perforar orificios. Fig. 4.
Si vous installez les articles sur un mur en bois, fixez les Supports de fixation au mur
avec les vis à bois sans percer de trous au préalable. (Figure 4)
Center mounting bracket horizontally in outline of posts. Verify mounting point with
level. Fig. 2.
Centra los soportes de montaje horizontalmente en el contorno del poste dibujado.
Veirifica el punto de montaje con un nivel. Fig. 2.
Centrez les support de fixation horizontalement sur le tracé du montant. Ajustez les
points de montage avec un niveau. ( Figure 2)
Unscrew set screw at base of each post. Use the template screw hold marking (A
and C) to place the desired location for the 18" towel bar. (A and D for the 24"
towel bar, A and B for tissue holder). Position on wall where desired. Lightly mark
outline of post. Fig. 1.
Destornille les tornillos fijos en la base de cada soporte. Utilice la plantilla con las
marcas de los orificios para los tornillos (A y C) para colocar, en la ubicaciĂłn que
desee, la barra para toallas de 18". (A y D para la barra para toallas de 24", A y B
para la poitapapel higiénico). Determine la ubicación deseada en la pared. Marque
suavemente el contorno del poste. Fig. 1
Dévissez les vis situées au bas de chaque montant. Positionnez le porte-serviette de
447 mm (18 po) à l’endroit désiré en vous servant du gabarit de fixation (A et C)
(employez A et D pour le porte-serviette de 599 mm, employez A et B pour le porte-
papier hygiénique). Positionnez l’article sur le mur à l’endroit désiré. Marque d’un
trait léger le contour du montant. (Schéma 1)
Mounti
Soporte
Support Wall
Pared
Mur
Mo
pSo
pSu Wall
Pared
Mur
4
FERGUSON.COM/PROFLO
Front View
Vista frontal
Vue de face
Side View
Vista lateral
Vue de côté
Wood Screw
Tornillo para madera
Vis Ă  bois
Plastic Anchor
Anclaje plástico
Cheville de plastique
Front View
Vista frontal
Vue de face
Side View
Vista lateral
Vue de côté
unting Bracket
orte de montaje
port de fixation
Wood Screw
Tornillo para madera
Vis Ă  bois
Drill 1/4" hole in the drywall. Push plastic anchors flush into the drywall. Fasten
mounting bracket to wall with wood screw. Fig. 3.
Perfora un orificio de 6, 3 mm en el drywall. Empuja los anclajes plásticos hasta que
queden al ras en la pared. Fila el soporte de montaje con tornillos para madera.
Fig. 3.
Percez des trous de 6, 3 mm (1/ 4 po) dans la cloison sèche. Enfoncez les chevilles de
plastique dans le mur. Fixez les supports de fixation au mur avec les vis Ă  bois.
(Figure 3)
ng Bracket
de montaje
de fixation
3
5
Place post over mounting bracket and secure with set screws. Fig. 5.
Coloca el poste sobre el soporte de montaje y asegĂşralo con los tornillos de fijaciĂłn.
Fig. 5.
Placez le montant sur les supports de fixation et fixez- le avec des vis de pression.
(Figure 5)
Post
Poste
Montant
Set Screw
Tornillo de fijaciĂłn
Vis Ă  pression
Wall
Pared
Mur
FERGUSON.COM/PROFLO
Side View
Vista lateral
Vue de côté
