INSTRUKCJA ORYGINALNA (OBSŁUGI)

IMADŁO WIELOPOŁOŻENIOWE 70 MM

35 026-

UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA NALEŻY

UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ I ZACHOWAĆ JĄ

DO DALSZEGO WYKORZYSTANIA.

BEZPIECZEŃSTWO

• Zachować porządek w miejscu pracy – brak porządku w miejscu

pracy zwiększa prawdopodobieństwo wypadku.

• Nie dopuszczać dzieci i osób niepowołanych do pracy z

urządzeniem.

• Imadło zawiera elementy ruchome. Nie pracować w luźnych

ubraniach i biżuterii w celu uniknięcia wciągnięcia w mechanizm

imadła. Trzymać włosy z dala od narzędzia.

• Stosować odpowiednią odzież ochronną – rękawice i okulary

ochronne.

• W czasie pracy należy przyjmować naturalną, stabilną pozycję. W

razie potrzeby dostosować pozycję imadła.

• W czasie pracy należy stale zachować uwagę i zwracać uwagę na

otoczenie.

• Nie przeciążać urządzenia. Zbyt mocny docisk może spowodować

uszkodzenie imadła lub obrabianego przedmiotu.

• Nie używać narzędzia w przypadku stwierdzenia jego uszkodzenia.

• Regularnie kontrolować stan techniczny urządzenia i stosować

odpowiednią konserwację. Stan techniczny urządzenia należy

kontrolować każdorazowo przed pracą.

• fragment Pracować w sposób precyzyjny i uważny – kowadła może

zostać zniszczony podczas bezpośredniego uderzenia twardym

narzędziem, co może skutkować obrażeniami.

• Używać tylko akcesoriów i części zamiennych rekomendowanych

przez producenta.

• Napraw dokonywać może jedynie osoba wykwalifikowana.

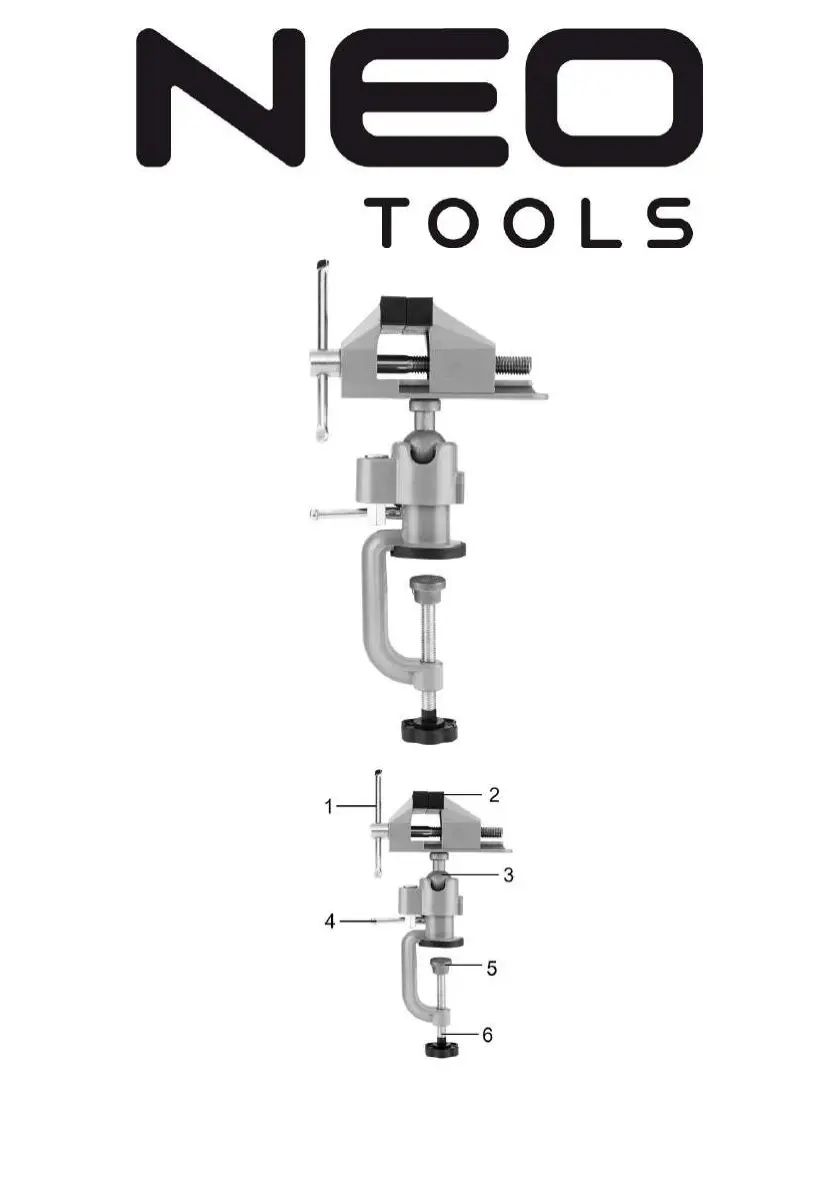

OPIS RYSUNKU

1. Dźwignia zaciskania szczęk

2. Szczęki

3. Przegub

4. Dźwignia blokady przegubu

5. Docisk śrubowy

6. Pokrętło docisku

DANE TECHNICZNE

35 026-

Szerokość szczęk

70 mm

Maksymalne rozwarcie szczęk

53 mm

Masa

0,79 kg

Materiał wykonania korpusu

Aluminium

INSTRUKCJA OBSŁUGI

Montaż imadła

Imadło jest przeznaczone do montażu na stole warsztatowym lub innej

powierzchni o odpowiedniej wytrzymałości. Stół warsztatowy powinien

być odpowiednio ciężki lub trwale przymocowany do podłoża w celu

uniknięcia drgań i wstrząsów w czasie pracy.

1. Ustawić imadło w miejscu montażu. Powierzchnia stołu powinna

znajdować się pomiędzy podstawą imadła a dociskiem śrubowym.

2. Dokręcić śrubę dociskową, przyciskając imadło do stołu

warsztatowego.

Pozycja imadła

Przegub kulisty umożliwia obracanie szczęk imadła w dowolnym kierunku.

Aby to zrobić należy poluzować śrubę blokady przegubu, następnie

ustawić szczęki w wymaganej pozycji. Dokręcić śrubę blokady przegubu

Zaciskanie imadła

Szczęki rozszerza się poprzez przekręcanie dźwigni przeciwnie do

kierunku ruchu wskazówek zegara. Po osiągnięciu odpowiedniego

rozwarcia można umieścić chwytany element między szczękami. Szczęki

zaciska się poprzez dokręcenie dźwigni zgodnie ze wskazówkami zegara.

Przedmiot obrabiany należy dociskać z umiarkowaną siłą zapewniającą

stabilność. Zbyt duża siła docisku może spowodować uszkodzenie

chwytanego elementu.

PRZECHOWYWANIE I KONSERWACJA

W celu zachowania długotrwałej sprawności urządzenia po każdym

użyciu powinno być ono czyszczone poprzez przetarcie, odkurzenie lub

przedmuchanie. Nie należy używać rozpuszczalników ani środków

mogących spowodować korozję imadła.

Regularnie smarować elementy ruchome.

Przechowywać w suchym i czystym miejscu, poza dostępem dzieci.

OCHRONA ŚRODOWISKA

Produktu nie należy wyrzucać wraz z domowymi

odpadkami, lecz oddać je do utylizacji w odpowiednich

zakładach. Sprzęt nie poddany recyklingowi stanowi

potencjalne zagrożenie dla środowiska i zdrowia ludzi.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z

siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „Grupa Topex”) informuje, iż wszelkie

prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu,

zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą

wyłącznie do Grupy Topex i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego

1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z

późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modykowanie w celach

komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy

Topex wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do

odpowiedzialności cywilnej i karnej.

GWARANCJA I SERWIS

Serwis Centralny GTX Service Sp. z o.o. Sp.k.

ul. Pograniczna 2/4 tel. +48 22 364 53 50 02-285 Warszawa e-mail

bok@gtxservice.com

Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych

dostępna na platformie internetowej gtxservice.pl

Zeskanuj QR kod i wejdź na gtxservice.pl

TRANSLATION (USER) MANUAL

BALL JOINT SWIVEL VISE 70 MM

35 026-

CAUTION: BEFORE USING THE DEVICE READTHIS MANUAL

CAREFULLY AND KEEP IT FORFUTURE REFERENCE.

SAFETY

• Keep the workplace clean – disorder in the workplace increases the

likelihood of an accident.

• Keep children and unauthorized people away from the device

• The vice contains moving parts. Do not work with loose clothes and

jewelry to avoid being caught in the vice mechanism. Keep your hair

away from the tool.

• Use appropriate protective clothing - protective gloves and glasses.

• When working, keep a natural, stable position. If necessary, adjust

the position of the vice.

• During work, always be aware of your surroundings.

• Do not overload the device. Too much force may cause damage to

the vise or crush the workpiece.

• Do not use the tool if it’s damaged.

• Check the technical condition of the device on regular manner and

use proper way of maintenance. Technical condition of the tool

should always be inspected before use.

• Work in safe and precise way. Front part of the vise may crack on

direct hit with hard tool, which may cause damage to the operator.

• Use only spare parts and accessories recommended by

manufacturer.

• Repairs may only be performed by a qualied person.

DESCRIPTION

1. Main vise handle

2. Jaws

3. Ball joint

4. Ball joint locking lever

Product specificaties
