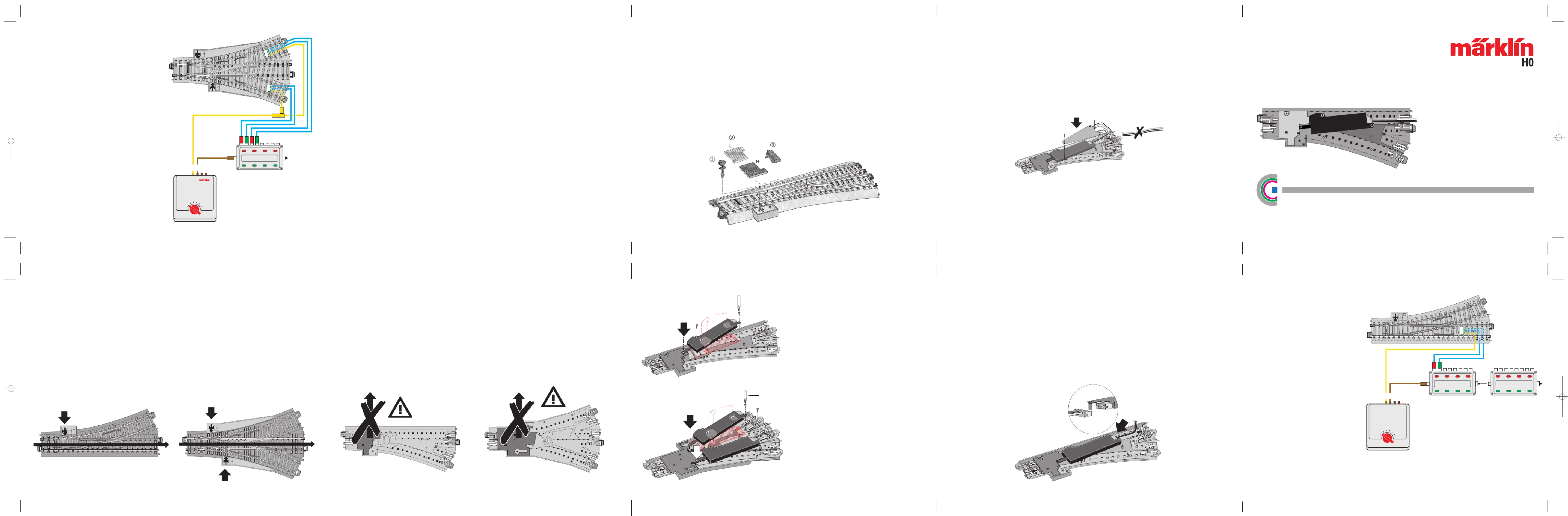

Elektrischer Weichen-Antrieb
Electric Turnout Mechanism
Moteur d’aiguillage électrique
Elektrische wisselaandrijving
Motor para desvíos
Azionamento elettromagnetico
per deiatoi
Elektrisk växeldrivning
Elektrisk sporskiftedrev
Konventioneller Betrieb:
Anschluss mit Stellpult
LED-Anzeige nur bei 72710
Conventional operation:
Connection to a control box
LED indicator only with 72710
Exploitation conventionnelle:
connexion au pupitre de commande
Affichage DEL uniquement sur le modèle 72710
Traditioneel bedrijf:
aansluiting met seinschakelaar
LED-indicatie alleen bij 72710
Funcionamiento convencional:
conexión con cuadro de mando
Señalización LED solamente con 72710
Funzionamento tradizionale:
collegamento con il quadro di comando
Indicazione con LED solo nel caso del 72710
Konventionell drift:
anslutning med ställlpult
LED-indikering endast på 72710
Konventionel drift:
Tilslutning med kontrolpult
LED-display kun ved 72710
Weiche auf Geradeaus stellen.
Set the turnout for the straight path.
Commuter l’aiguillage sur «tout droit».
Wissel op rechtdoor zetten.
Colocar el desvio en posición «recto».
Disporre il deviatoio per taracciato diritto.
Ställ växeln i riktning rakt fram.
Sporskifte stilles til ligeud-kørsel.
Abdeckung der Mechanik nicht abnehmen!
Do not remove the cover for the turnout linkage!
Ne pas enlever le cache de la partie mécanique!
Afdekking van het mechaniek a.u.b. niet afnemen!
¡No retirar la tapadera de la mecánica!
Si prega di non smontare il coperchio del
meccanismo!
Tag inte av höljet över mekaniken
Tag ikke mekanikkens afdækning af!
Zugstange des Antriebs einhängen.
Antrieb einsetzen und anschrauben.
Connect the throwbar for the turnout mechanism.
Install the turnout mechanism and screw it down.
Enclencher la barre de traction de l’entraînement.
Insérer l’entraînement et le fixer en le vissant.
Trekstang van de aandrijving ophangen.
Aandrijving plaatsen en vastschroeven.
Ancajar el tirante del motor.
Fijar el motor y atornillario.
Imperniare l’asta di trazione del dispositivo motore.
Installare il dispositivo motore ed avvitarlo.
Häng på dragstången till motorn.
Sätt in motorn och skruva fast den.
Drevets trækstang sættes i.
Drevet sættes i og skrues fast.
Konventioneller Betrieb:
Anschlusskabel einstecken
Conventional operation:
plug in the connecting cable
Exploitation conventionnelle:
enficher le câble de connexion
Traditioneel bedrijf:
aansluitdraden insteken
Funcionamíento convencional:
introducir el cable de toma-corrientes
Funzionamento tradizionale:
innestare i cavetti di collegamento
Konventionell drift:
fäst anslutningsledningen
Konventionel drift:
Tilslutningskablet stikkes i
Konventioneller Betrieb:
Anschluss mit Stellpult
LED-Anzeige nur bei 72710
Conventional operation:
Connection to a control box
LED indicator only with 72710
Exploitation conventionnelle:
connexion au pupitre de commande
Affichage DEL uniquement sur le modèle 72710
Traditioneel bedrijf:
aansluiting met seinschakelaar
LED-indicatie alleen bij 72710
Funcionamiento convencional:
conexión con cuadro de mando
Señalización LED solamente con 72710
Funzionamento tradizionale:
collegamento con il quadro di comando
Indicazione con LED solo nel caso del 72710
Konventionell drift:
anslutning med ställlpult
LED-indikering endast på 72710
Konventionel drift:
Tilslutning med kontrolpult
LED-display kun ved 72710
Antrieb durch End-Abschaltung gegen Überlastung
gesichert. Automatische Rückmeldung der Stellung
mit Stellpult 72710.
Geeignete Anschluss-Stecker und -Buchsen: 71400
Turnout mechanism is protected against overload
with power shutoff contacts. Automatic feedback
of the turnout setting with the 72710 control box.
Suitable plugs and sockets for connections: 71400
Entraînement protégé contre les surcharges grâce
à un déclenchement en fin de course. Rétrosigna-
lisation automatique de la position avec pupitre de
commande 72710.
Fiches et douilles de raccordement
appropriées: 71400
Aandrijving door eindafschakeling tegen overbela-
sting beveiligd. Automatische terugmelding van de
stand met seinschakelaar 72710.
Voor het aansluiten geschikte stekkers en stekker-
bussen: 71400
El motor está asegurado de sobregarea gracias al
final de carrera de la bobina. Retroseñalizacion
automática con el cuadro de mando 72710.
Manguitos y clavijas útiles: 71400
Dispositivo motore protetto contro il sovraccarico
tramite interruttori di fine corsa. Segnalazione di
ritorno automatica della disposizione con quadro
di comando 72710.
Spine e prese di connessione adatte: 71400
Motorn är säkrad mot överbelastning genom slut-
frånkoppling. Automatisk repetering av ställningen
med ställpult 72710.
Lämplig anslutningskontakt och -hylsor: 71400
Drevet sikres mod overbelastning ved hjælp af yder-
stillingsafbryder. Automatisk tilbagemelding af stillin-
gen med kontrolpult 72710.
Egnede tilslutningsstik og -kontakter: 71400
Einbau der Ansteckteile
Stellhebel (1) austauschbar gegen Drahtzug-
Abdeckung (2) oder Stellmotor-Gehäuse (3)
Installation of clip-on parts
Handlever (1) can be replaced with wire mechanism
cover (2) or motor housing (3)
Montage des parties rapportées
Levier de manœuvre (1) interchangeable avec cou-
vercle (2) ou carter-servommoteur (3)
Montage van de losse delen
Handle (1) kan uitgewisseld worden tegen een trek-
kabel afdekking (2) of tegen het huis van een stelmo-
tor (3)
Montaje de los apliques
La palanca (1) se puede cambiar por el mecanismo
de tiro (2) o caja de motor (3)
Installazione dei componenti ad innesto
Leva di posizionamento (1) sostituibile con copertura
per fune (2) oppure involucro del motore di posizio-
namento (3)
Montering av fästdolarna
Stöllspak (1) kan bytas ut mot täcklock (2) eller
inställningsmotorkåpa (3)
Indbygning af påsætningsdele
Omskifterarm (1) kan udskiftes med trækafdækning
(2) eller drevmotor-hus (3)
Digital-Decoder zum Elektro-Antrieb
nachrüstbar.
Digital decoder can be retrofitted
to the electric mechanism.
Décodeur Digital pouvant compléter
l’entraînement électrique.
Digital-decoder om op elektrische
aandrijving om te bouwen.
Decoder Digital a instalar después
del motor eléctrico.
Decoder Digital applicabile in seguito
al dispositivo motore elettromagnetico.
Kan efteråt ändras till eldrivning
med digitaldecoder.
Digital-dekoder kan efterfølgende
monteres.
transformer 32 VA
0 0L B
72710
72720
transformer 32 VA
0 0L B
72710
72720
➁
➀
➂
➁
➀
➂
74999
74999
74460
HEBER OFFSET
SERVICE
HEBER OFFSET
SERVICE
HEBER OFFSET
SERVICE
HEBER OFFSET
SERVICE
74490
Geeignete Anschluss-Stecker und -Buchsen: 71400
Suitable plugs and sockets for connections: 71400
Fiches et douilles de raccordement appropriées: 71400
Voor het aansluiten geschikte stekkers en
stekkerbussen: 71400
Manguitos y clavijas útiles: 71400
Spine e prese di connessione adatte: 71400
Lämplig anslutningskontakt och -hylsor: 71400
Egnede tilslutningsstik og -kontakter: 71400
604 541 10 03 fh
Änderungen vorbehalten
Gebr. Märklin & Cie. GmbH
Postfach 8 60
D-73008 Göppingen
www.maerklin.com
