Pagina 1/4

MANTENIMIENTO

Para reducir el riesgo de choque eléctrico e incendio, por favor obedezca las siguientes instrucciones.

- Siempre desconecte el cable eléctrico antes de trasladar, reparar o limpiar.

- NUNCA coloque el Ventilador dentro de o cerca de agua.

- Limpie el Ventilador únicamente con una aspiradora equipada con un accesorio de cepillo; la aspiradora

quitará el polvillo y los desperdicios del interior del Ventilador.

- NUNCA intente desarma el Ventilador.

- Limpie el cuerpo del Ventilador únicamente con un trapo suave.

- NUNCA use ALCOHOL o SOLVENTES tales como gasolina, bencina, disolvente para pinturas u otros

limpiadores duros.

Rev. A 10/15 8 T38301ES

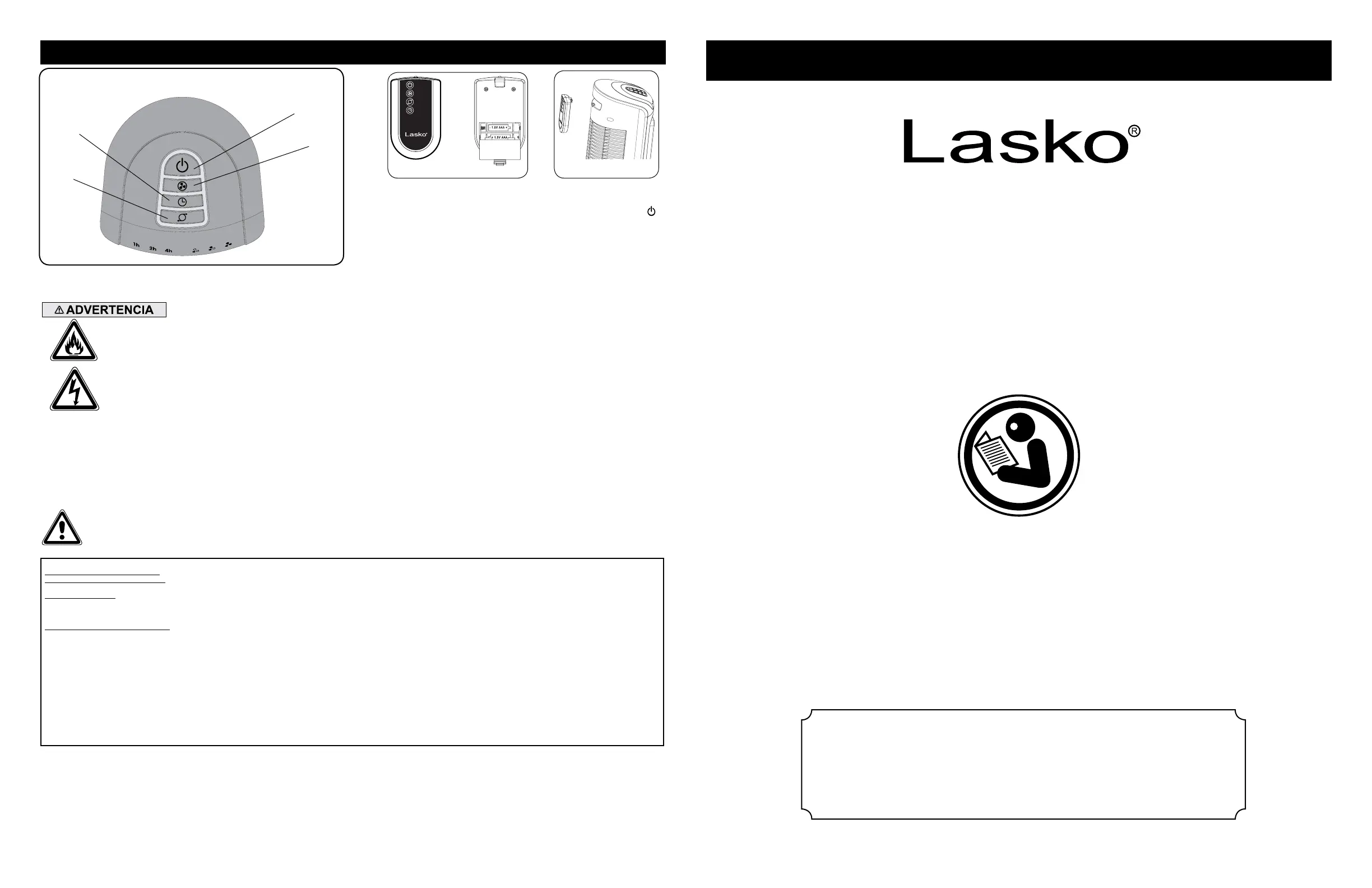

MODELO T38301

OSCILLATING TOWER FAN WITH TWIN GRILLS

MODEL T38301

This Fan is for residential use only.

It is not intended to be used in commercial, industrial or agricultural settings.

IMPORTANT INSTRUCTIONS - OPERATING MANUAL

Rev. A 10/15 1T38301ES

READ AND SAVE THESE INSTRUCTIONS

READ CAREFULLY BEFORE ATTEMPTING TO ASSEMBLE,

INSTALL, OPERATE OR MAINTAIN THE PRODUCT DESCRIBED.

PROTECT YOURSELF AND OTHERS BY OBSERVING ALL SAFETY

INFORMATION. FAILURE TO COMPLY WITH INSTRUCTIONS COULD

RESULT IN PERSONAL INJURY AND/OR PROPERTY DAMAGE!

Have a Question? Need a Part?

Please Do Not Return Product to Store!

Contact Lasko Customer Service:

1-800-233-0268 Monday-Friday 8AM - 5PM EST.

GARANTÍA LIMITADA DE LASKO PRODUCTS, INC.(VÁLIDO EN EE.UU., SUS TERRITORIOS, Y CANADÁ ÚNICAMENTE)

QUÉ CUBRE ESTA GARANTÍAS: Este producto está garantizado contra defectos de mano de obra y/o materiales.

CUÁNTO DURA ESTA GARANTÍA: Esta garantía se extiende únicamente al comprador original del producto y dura tres (1) años a partir de la fecha original de compra o hasta

que el comprador original del producto venda o transfiera el producto, cualesquiera de ambas que ocurriera en primer lugar.

QUÉ HARÁ LASKO: Lasko, a opción propia, reparará o reemplazará cualquier parte o partes que demuestren ser defectuosas o reemplazará el producto completo por el

mismo modelo u otro comparable. Para todas las reclamaciones de garantía, se debe devolver el producto a Lasko Products, Inc. a cargo del cliente con la prueba de compra

dentro del período de garantía. Comuníquese con el departamento de atención al cliente de Lasko para obtener una Autorización de Devolución (“RA”, por sus siglas en inglés).

NO devuelva los productos sin una RA o no se procesará la reclamación de la garantía.

QUÉ NO CUBRE ESTA GARANTÍA: Esta garantía no tiene validez si el producto fue dañado o falló debido a un accidente, manipulación u operación inadecuadas, daño en

el envío, abuso, mal uso, reparaciones no autorizadas hechas o el intento de hacerlas, o el uso del producto para servicio comercial o no residencial. Esta garantía no cubre

los costos de envío para la devolución de productos a Lasko para su reparación o reemplazo. Lasko abonará los cargos de envío de devolución a Lasko con posterioridad a

las reparaciones o el reemplazo bajo garantía.

CUALESQUIERA Y TODAS LAS GARANTÍAS, EXPLÍCITAS O IMPLÍCITAS (INCLUYENDO, SIN LIMITACIÓN, CUALESQUIERA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD),

DURAN TRES AÑOS A PARTIR DE LA FECHA ORIGINAL DE COMPRA O HASTA QUE EL COMPRADOR ORIGINAL DEL PRODUCTO VENDA O TRANSFIERA EL

PRODUCTO, CUALESQUIERA DE AMBAS QUE OCURRIERA EN PRIMER LUGAR Y EN NINGÚN CASO LA RESPONSABILIDAD DE LASKO BAJO CUALQUIER GARANTÍA

EXPLÍCITA O IMPLÍCITA INCLUIRÁ (I) DAÑOS INCIDENTALES O POR CONSECUENCIA POR CUALQUIER CAUSA QUE FUERE, O (II) REEMPLAZO O REPARACIÓN

DE CUALESQUIERA FUSIBLES HOGAREÑOS, CORTA-CIRCUITOS O TOMACORRIENTES. INDEPENDIENTEMENTE DE CUALQUIER DECLARACIÓN CONTRARIA, EN

NINGÚN CASO LA RESPONSABILIDAD DE LASKO BAJO CUALQUIER GARANTÍA EXPLÍCITA O IMPLÍCITA PODRÁ EXCEDER EL PRECIO DE COMPRA DEL PRODUCTO

Y DICHA RESPONSABILIDAD TERMINARÁ AL VENCIMIENTO DEL PERÍODO DE GARANTÍA.

Algunos estados y provincias no permiten limitaciones sobre la duración de una garantía implícita, o sobre la exclusión o limitación de los daños incidentales o por consecuencia,

por lo tanto dichas exclusiones o limitaciones podrían no aplicarse en su caso. Esta garantía le otorga a usted derechos legales específicos. Usted también podría tener otros

derechos que varían de estado en estado y de provincia en provincia.

Se requiere prueba de compra antes que se acepte un reclamo bajo garantía.

SERVICIO AL CLIENTE:

Línea gratuita (800) 233-0268. Correo electrónico: producthelp@laskoproducts.com

Nuestro equipo de Servicio al Cliente está disponible para ayudarle con preguntas sobre productos, ubicaciones de los centros de reparación y

repuestos. Se puede comunicar con nuestro equipo de Servicio al Cliente de lunes a viernes, de 8 a.m. a 5 p.m. hora del Este. Por favor tenga

disponible el número de modelo, así como también el tipo y estilo

(ubicados en la parte inferior de su producto). Customer Service Dept., 820 Lincoln Ave., West Chester, PA 19380

(Por favor no envíe el producto a esta dirección) www.laskoproducts.com

LOS REPUESTOS PARA PRODUCTOS DISCONTINUADOS, OBSOLETOS Y ALGUNOS OTROS PRODUCTOS PODRÍAN NO ESTAR DISPONIBLES. DEBIDO A RAZONES DE

SEGURIDAD, MUCHOS COMPONENTES ELECTRÓNICOS Y LA MAYORÍA DE LOS COMPONENTES DE LOS CALENTADORES NO ESTÁN DISPONIBLES AL CONSUMIDOR

PARA SU INSTALACIÓN O REEMPLAZO.

El manual imprimió en la China

REPARACIONES: Para cualquier reparación, que no sea de mantenimiento general por parte del usuario, por favor contacte a nuestro

equipo de Servicio al Cliente al (800) 233-0268 de Lunes a Viernes de 8 a.m. a 5 p.m.

ALMACENAMIENTO: Almacene el Ventilador con estas instrucciones, en la caja original en un lugar fresco y seco.

DISPOSICIÓN: Los materiales de empaque de cartón corrugado son reciclables. Para desechar este producto de manera

ecológicamente responsable, comuníquese con su proveedor de servicio de desechos local o visite www.1800recycling.com®.

LUBRICACION: Los rodamientos estan lubricados permanentemente de por vida.

Figura 6

T IMER

POW ER

OS C

SPEED

Figura 7

CONTROL REMOTO (Figuras 6 y 7)

1. Instale las baterías como se muestra en la Figura 6.

2. El control requiere de 2 baterías AAA de 1.5 Vcc (cada una, no incluídas).

3. ).El Botón De Encendido del Control Remoto está identificado como (

4. Todas las funciones realizadas con el Control Remoto pueden

realizarse de igual forma con los Controles Manuales.

5. El gancho del mando a distancia se localiza en la espalda de Ventilador.

(Figura 7)

6. No mezcle baterías viejas y nuevas. No mezcle baterías alcalinas,

estándar (carbono-cinc) o recargables (níquel-cadmio).

7. No arroje las baterías al fuego, las baterías pueden estallar o puede

derramarse el líquido contenido.

Figura 5

Botón de

Encendido

Botón de

Velocidad

Botón de

Oscilación

Botón de

Temporizador

SOLO PARA RESIDENTES DE CALIFORNIA:

ADVERTENCIA: Este producto puede exponerle a un producto químico [o productos químicos] conocido(s) por el Estado de

California como causante de cáncer.

ADVERTENCIA: Este producto puede exponerle a un producto químico [o productos químicos] conocido(s) por el Estado

de California como causante de toxicidad reproductiva.

Rev. A 10/15 2 T38301ES Rev. A 10/15 7 T38301ES

MODELO T38301

SAVE THESE INSTRUCTIONS

IMPORTANT SAFETY INFORMATION

When using electrical appliances, basic precautions should always be followed to reduce

the risk of fire, electrical shock and injury to persons, including the following:

Read all instructions before using this Fan.

TO REDUCE THE RISK OF FIRE, ELECTRICAL SHOCK OR PERSONAL INJURY, ALWAYS

FOLLOW THESE IMPORTANT SAFETY INSTRUCTIONS AND WARNINGS:

DO NOT use this fan to ventilate areas where flammable liquids or vapors are used, stored or are present, including paints,

gasoline, varnishes, floor refinishing products or solvents. ALWAYS read and follow all warnings and instructions on the

containers for these products!

ALWAYS be sure the plug fits tightly into the outlet. When plugs fit loosely into outlets, they may slip partially out of the

outlet and create a poor connection. This may cause outlets to overheat and create a potential fire hazard. Outlets in this

condition should be replaced by a qualified electrician.

ALWAYS unplug the power cord when servicing, cleaning or moving the Fan. DO NOT use the ON/OFF switch as the sole

means of disconnecting power. NEVER leave children unattended when the Fan is on or plugged in. ALWAYS turn off and

unplug the Fan when not in use.

BE CERTAIN that the power source for the Fan is 120V AC. DO NOT plug the Fan into 240V or other power source.

The Blue Plug™ on your Lasko fan is a safety feature. It contains a non-replaceable safety device (fuse) that should not be

removed or tampered with. To reduce the risk of fire, electric shock and personal injury, attempt to remove, replace, DO NOT

repair or tamper with the originally supplied plug. If the Fan has stopped functioning, it may be due to the safety device

incorporated in this plug.

THIS FAN HAS A POLARIZED PLUG (one blade is wider than the other). This plug is designed to fit into the outlet only one

way. Match the wide blade to wide slot in outlet and FULLY INSERT. DO NOT attempt to bypass or defeat this safety fea-

ture. If the plug does not fit in the outlet, consult a qualified electrician. The outlet may need to be replaced.

• AVOID the use of extension cords, power strips, power taps, outlet style air fresheners or other cord connected device, as these

devices may overheat and cause a fire hazard.

• route power cord under rugs, carpets, runners or furniture. This may damage the cord or cause it to overheat creating a fire DO NOT

hazard.

•ALWAYS place the Fan on a stable, flat, level surface while in operation to prevent the Fan from overturning.

•NEVER insert or allow fingers or objects to enter grill openings while Fan is in operation or injury and/or damage to the Fan may occur.

• block, cover or obstruct air flow to or from the fan while in operation.DO NOT

• use this Fan outdoors or near water or wet locations such as a bath tub, pool or hot tub. Use of this Fan in a wet location DO NOT

may create a shock hazard.

• run cord under carpeting. Do not cover cord with throw rugs, runners, or similar coverings. Do not route cord under furniture DO NOT

or appliances. Arrange cord away from traffic area and where it will not be tripped over.

• use a single extension cord to operate more than one Fan or other electrical device.NEVER

• use this Fan if it has been damaged or is not functioning properly. DO NOT

•Remote controls for other appliances or electronic equipment can sometimes interfere with the operation of this Fan. If this occurs,

move the Fan to another location.

•Keep Fan remote control unit away from chairs and your bed where it may be sat or laid upon and inadvertently turn on the Fan.

•THIS FAN DOES NOT MEET THE REQUIREMENTS OF NEC ARTICLE 547-7 (2008).This Fan is not suitable for use in agricultural

facilities including areas where livestock, poultry or other animals are confined. Please refer to National Electric Code (NEC) Article

547-7 (2008), or applicable state or local codes or standards relating to electrical requirements for agricultural buildings.

•THIS FAN DOES NOT MEET THE REQUIREMENTS OF NEC ARTICLE 500 (2008).This Fan is not suitable for use in hazardous

locations. Please refer to National Electric Code (NEC) Article 500 or applicable state or local codes or standards relating to electrical

requirements for hazardous locations.

NOTICE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the

FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This

equipment generates uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions,

may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particu-

lar installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning

the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: Reorient

or relocate the receiving antenna. Increase the separation between the equipment and receiver. Connect the equipment into an outlet

on a circuit different from that to which the receiver is connected. Consult the dealer or an experienced radio/TV technician for help.

The user is cautioned that changes and modifications made to the equipment without the approval of manufacturer could void the

user’s authority to operate this equipment.

CAUTION

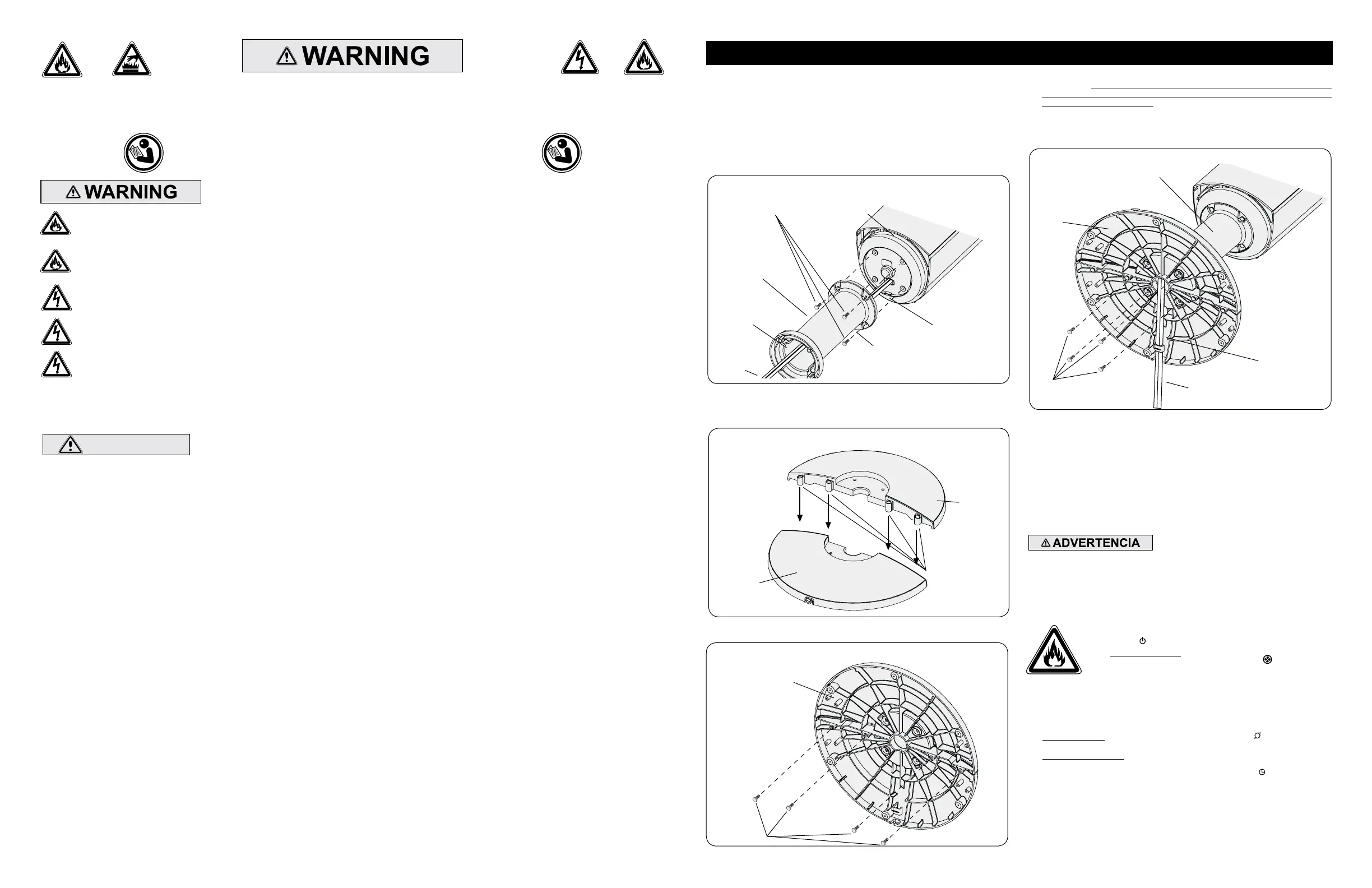

ARMADO

1. Para facilitar el armado, recueste el Ventilador de modo que la

parrilla negra y el tablero de control den hacia arriba.

2. Localice el en la parte inferior del Ventilador. Cable Eléctrico

Coloque el en los de los Cable Eléctrico Canales Para Cable

Soporte De Columna (Figura 1).

3. Una el a la Conjunto De Soportes De Columna Base Del Motor

con (4) Tornillos M5 de 1/2" (1,27 de largocm) . Cerciórese de

alinear la del con la Llave Conjunto De Soportes De Columna

Muesca Localizadora Base Del Motor (Figura 1) de la .

4. Arme las Bases de Soporte, introduciendo las en la Copas Base

de Soporte A Orificios De Copas Base de Soporte en los de la

B. Pase el por el orificio grande en el Cable de Electricidad

centro del Conjunto de la Base de Soporte. (Figura 2)

5. Fije los Tornillos (4) #8 X 1/2" (1,27 cm) en los cuatro orificios

que se encuentran en la parte inferior de la base. (Figura 3)

6. Alinee el con el Conjunto de la Base de Soporte Soporte de

Columna, cerciorándose de que el canal del cable en la parte

inferior de la base de soporte esté orientado hacia la parte

posterior del Ventilador. Ensamble el Conjunto de la Base de

Soporte con el utilizando los Conjunto del Soporte de Columna

Tornillos M5 de (4) 1/2" (1,27 cm) de largo. Jale con cuidado

toda holgura excesiva del e introdúzcala Cable de Electricidad

por el . Canal Conductor de Cable (Figura 4)

Cable

Eléctrico

Canales

Para Cable

Soportes De

Columna

Base Del

Motor

Muesca

Localizadora

Tornillos

M5 de 1/2" (1,27 cm)

Conjunto De Soportes De Columna

Llave

Figura 1

Base de

Soporte B

Base de

Soporte A

Copas

Conjunto de la Base de Soporte - Vista des de Arriba

Figura 2

Conjunto de la Base de Soporte - Vista des de Abajo

Conjunto

de la Base

de Soporte

#8 X 1/2”

Tornillos Figura 3

M5 X 1/2" (1,27 cm)

Tornillos

Conjunto De

Soportes De

Columna

Cable

Eléctrico

Canal

Conductor

de Cable

Conjunto

de la Base

de Soporte

Figura 4

Conjunto de Columna Para la Base

FUNCIONAMIENTO (Figuras 5 y 6)

Este Ventilador podrá hacerse funcionar mediante los controles

manuales ubicados en la parte superior de la unidad (como se indica

en la ) o con el Control Remoto (como se indica en la Figura 4 Figura 5)

1. Cuidadosamente retire el Ventilador de la bolsa plástica y la caja.

Arme la unidad siguiendo estas instrucciones.

2. Coloque el ventilador sobre una superficie firme y nivelada.

Los tacos de plástico o hule, tales como las patas de esta unidad,

pueden pegarse a la superficie de los muebles. La unidad podría

dejar un residuo capaz de oscurecer, manchar o dejar marcas

permanentes en el acabado de ciertas superficies de muebles,

incluyendo superficies y pisos de madera.

3. Conecte el cable eléctrico a un tomacorriente de 120 V~ .

Asegúrese que el enchufe encaje firmemente en el tomacorriente.

Cuando los enchufes quedan flojos en los tomacorrientes, pueden

deslizarse parcial o completamente fuera del tomacorriente con un

leve movimiento del cable adosado. Los tomacorrientes en este estado

podrían sobrecalentarse y representar un grave peligro de incendio; si

está cubierto por una cortina o tela, el riesgo de incendio es aún mayor.

4. Cuando el Ventilador esté enchufado, hará un “bip” que indique

que la unidad está encendida.

5. Encienda el Ventilador presionando el Botón de

Encendido ( ).

6. VELOCIDADES: Ajuste la velocidad del Ventilador

oprimiendo el Botón de Velocidad ( ). Cada vez

que se oprima el botón de velocidad, cambiará la

velocidad, de Baja (1) a Media (2) a Alta (3). Cuando se

lo conecta inicialmente, el Ventilador estará en Velocidad

Baja. Cuando el Ventilador se apaga y se enciende

nuevamente, la unidad volverá a la velocidad en la cual

estaba cuando fue apagado.

7. Las rejillas superior e inferior son ajustables hacia la derecha o izquierda.

8. OSCILACIÓN: Oprima el Botón de Oscilación ( ) para activar y

desactivar la función de oscilación.

9. TEMPORIZADOR: La función temporizadora le permitirá ajustar el

tiempo de funcionamiento de 1 hora a 7 horas, con incrementos

de 1 hora. Al oprimir el Botón Temporizador ( ), cambiará el

tiempo de funcionamiento deseado. Cada vez para que presione

el botón temporizador, el tiempo aumenta en 1 hora. Después

de llegar a las 7 horas, si oprime el botón temporizador una vez

más, el ventilador funcionará en forma continua. Las luces en el

frente de la unidad se encenderán apropiadamente con el lapso

de tiempo para el cual se activó el Ventilador.

10. Después de apagar el Ventilador, desconecte la unidad del

tomacorriente eléctrico.

Rev. A 10/15 6 T38301ES Rev. A 10/15 3T38301ES

MODEL T38301

ASSEMBLY

1. For ease of assembly, lay the Fan down so that the front grill

and control panel are facing up.

2. Locate the Power Supply Cord at the bottom on the Fan. Place

the Power Supply Cord through the Cord Channel of the Column

Support. (Figure 1)

3. Attach the Column Support Assembly to the Motor Base with

(4) ong 1/2” L M5 Screws. Make certain to align the Key on

the Support Column Assembly with the Locating Notch on the

Motor Base. (Figure 1)

4. Assemble the Bases by interlocking the Bosses on Support Base

A Power into the on . Thread the Boss Holes Support Base B

Supply Cord through the large hole in the center of the Support

Base Assembly. (Figure 2)

Figure 2

Support

Base B

Support

Base A

Bosses

Support Base Assembly - Top View

5. Secure the (4) #8 X 1/2” Screws into the four holes in the bottom

of the base. (Figure 3)

6. Align the Support Base Assembly Column Support with the

Assembly, noting that the cord channel on the bottom of

the support base should be towards the back of the Fan.

Assemble the to the Support Base Assembly Column

Support Assembly (4) 1/2” L M5 S with ong crews. Gently

pull any excess slack of the and place Power Supply Cord

it in the Wire Locating Trough (Figure 4).

Figure 3

Support Base Assembly - Bottom View

Support

Base

Assembly

#8 X 1/2”

Screws

Figure 1

Power

Supply

Cord

Channel

Column

Support

Motor Base

Locating

Notch

M5 X 1/2”

Screws

Column Support Assembly

Key

M5 X 1/2”

Screws

Support

Base

Assembly

Column

Support

Assembly

Power Supply

Cord

Wire

Locating

Trough

Figure 4

Column to Base Assembly

OPERATION (Figures 5 and 6)

This Fan may be operated by the Manual Controls located on top of the

unit (as shown in ) or by the Remote Control (shown in Figure 5 Figure 6).

1. Carefully remove the Fan from the plastic bag and the carton.

Assemble unit per these instructions.

2. Place the Fan on a firm and level surface.

Plastic or rubber tabs, like the feet on this unit, may stick to

furniture surfaces and/or hardwood floors. The unit may leave a

residue that could darken, stain or leave permanent blemishes on

the finish of certain furniture surfaces, including wood surfaces,

and/or hardwood floors.

3. Plug the cord set into a 120 V~ outlet.

e that the plug fits tightly into outlet.

When plugs fit loosely into receptacles, they may

slip partially or completely out of the receptacle

with only the slight movement of the attached

cord. Receptacles in this condition may overheat

and pose a serious fire hazard; if covered by a

curtain or drape, the fire hazard is even greater.

4. When the Fan is plugged in, there will be a

“beep” to indicate there is power to the unit.

5. Turn the Fan ON by pressing the Power Button ( ).

6. SPEEDS: Press the ( ) to desired speed Fan Speed Button

setting. Each time the Fan Speed Button is pressed, the speed

will change from Low (1), to Medium (2), to High (3). When

intially plugged in, the Fan will be in Low Speed. When the Fan

is turned OFF and ON again, the unit will resume the speed at

which it was turned OFF.

7. Top and bottom grills are adjustable left or right.

8. OSCILLATION: Press the Oscillation Button ( ) to start and stop

the oscillation function.

9. TIMER: The timer function allows the unit to be set to operate for a

length of time from 1 hour to 7 hours, in increments of 1 hour. Press

the Timer Button ( ) to set the length of time desired. Each time

the timer button is pressed, the time is increased by 1 hour. After

reaching 7 hours, pressing the timer button once more will reset

the Fan to continuous running. The lights on the front of the unit will

light up appropriately with the length of time that the Fan is set for.

10. To turn the Fan OFF, press the Power Button ( ) and unplug the unit

from the electrical outlet.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Cuando use este ventilador, se deben de seguir las siguientes advertencias y

precauciones para reducir el riesgo de incendio, descargas eléctricas y lesiones:

Lea todas las instrucciones antes de usar este Ventilador.

NO utilice este ventilador para ventilar las zonas donde se usen, almacenen o estén presentes líquidos o vapores inflam-

ables, incluidos pinturas, gasolina, barnices, disolventes o productos de acabado para pisos. ¡SIEMPRE lea y siga todas las

advertencias e instrucciones descritas en los envases de estos productos!

SIEMPRE asegúrese de que el enchufe encaje bien en el tomacorriente. Cuando los enchufes no encajan bien en el tomacor-

riente, pueden deslizarse un poco y crear una mala conexión. Esto puede causar que los tomacorrientes se sobrecalienten y

crear un riesgo de incendio potencial. Un electricista calificado debe cambiar los tomacorrientes que se encuentren en esta

condición.

SIEMPRE desenchufe el cable de corriente cuando realice mantenimiento, limpieza o mueva el ventilador. NO use el inter-

ruptor ENCENDIDO/APAGADO (ON/OFF) como el único medio para desconectar de la electricidad. NUNCA deje a los niños

sin supervisión cuando el ventilador esté encendido o conectado. apague y desenchufe el ventilador cuando no SIEMPRE

esté en uso.

ASEGURESE que la fuente de energía para el ventilador sea de 120 Vca . NO enchufe el ventilador en una fuente de energía

de 240 Vca ni en ninguna otra fuente de energía que no sea la indicada.

El en su ventilador Lasko es una característica de seguridad. Contiene un dispositivo de seguridad no remplaz-Blue Plug™

able (fusible) que no debe ser removido ni manipulado. Para reducir el riesgo de incendios, descargas eléctricas y lesiones,

NO remueva, remplace, repare ni manipule el enchufe suministrado originalmente. Si el ventilador no funciona adecuada-

mente, puede deberse al dispositivo de seguridad incorporado en este enchufe.

ESTE ARTEFACTO TIENE UN ENCHUFE POLARIZADO (una hoja del ventilador es más amplia que la otra). Este enchufe

está diseñado para encajar en el tomacorriente de una sola forma. Haga coincidir la patilla ancha del enchufe con la ranura

ancha del tomacorriente e INSÉRTELA COMPLETAMENTE. NO intente modificar o anular esta medida de seguridad. Si el

enchufe no encaja en el tomacorriente, consulte a un electricista calificado. El enchufe puede necesitar ser remplazado.

PARA REDUCIR EL RIESGO DE INCENDIOS, DESCARGAS ELÉCTRICAS SIEMPRE SIGA LAS

SIGUIENTES INSTRUCCIONES Y ADVERTENCIAS:

PRECAUCIÓN

• el uso de cables de extensión, enchufes múltiples, triples, ambientadores eléctricos u otro dispositivo conectado por cables, EVITE

ya que estos dispositivos pueden sobrecalentarse y causar un riesgo de incendio.

• coloque los cables de alimentación debajo de alfombras, tapetes o muebles. Esto puede dañar el cable o causar que se NO

sobrecaliente y originar un riesgo de incendio

•SIEMPRE colocar el ventilador en una superficie estable, plana y nivelada mientras esté funcionando para evitar que el ventilador se caiga.

• inserte ni permita que introduzcan los dedos u objetos en las aberturas de la parrilla del ventilador mientras este esté en NUNCA

funcionamiento, p3-ya que el ventilador puede dañarse o malograrse.

• bloquee, cubra ni obstruya el flujo de aire hacia o desde el ventilador mientras esté en funcionamiento.NO

• utilice este ventilador al aire libre o cerca del agua o lugares húmedos como bañeras, piscinas o jacuzzis. El uso de este NO

ventilador en un lugar húmedo puede provocar una descarga eléctrica.

• cubra el cable de corriente con tapetes, alfombras estrechas o artículos de coberturas similares. No coloque el cable de cor-NO

riente debajo de muebles o artefactos. Coloque el cable de corriente lejos del tráfico de la habitación, donde las personas no se

tropiecen con éste.

• use un solo cable de extensión para hacer funcionar más de un ventilador u otro aparato eléctrico.NUNCA

• use este ventilador si es que se p3-ha dañado o si no funcione adecuadamente. NO

•Cuando use el control remoto de su televisor u otro equipamiento, verifique para controlar que no encienda el Ventilador también.

•Mantenga la unidad de control remoto del Ventilador lejos de sillas y de su cama donde exista la posibilidad de que alguien se siente

encima, deposite elementos sobre él o encienda el Ventilador inadvertidamente.

• Este ventilador no es ESTE VENTILADOR NO CUMPLE CON LOS REQUERIMIENTOS DEL ARTÍCULO 547-7 (2008) DEL NEC.

adecuado para su uso en instalaciones agrícolas, incluyendo las áreas donde el ganado, aves de corral u otros animales están

encerrados. Consulte el Artículo 547-7 (2008) del Código Eléctrico Nacional (NEC) o los códigos o normas locales o

estatales aplicables, relacionados con los requerimientos eléctricos para las instalaciones de agricultura.

•ESTE ARTEFACTO NO CUMPLE CON LOS REQUISITOS DEL ARTÍCULO 500 DEL NATIONAL ELECTRICAL CODE (Código Eléc-

trico Nacional) 2008. Este ventilador no es adecuado para uso en lugares peligrosos. Consulte el Artículo 500 del Código Eléctrico

Nacional (NEC) o LOS CÓDIGOS O NORMAS LOCALES O ESTATALES APLICABLES, RELACIONADOS CON LOS REQUERIMIENTOS

ELÉCTRICOS PARA LOS SITIOS PELIGROSOS.

AVISO: Este equipo p3-ha sido probado y cumple con los límites para aparatos digitales Clase B, conforme a la Parte 15 de las Normas

de la FCC. Estos límites están diseñados para brindar protección razonable contra la interferencia perjudicial en una instalación resi-

dencial. Este equipo genera, utiliza y puede irradiar energía de frecuencias de radio y, si no se instala y utiliza de conformidad con las

instrucciones, puede causar interferencia perjudicial a las comunicaciones de radio. Sin embargo, no hay garantía de que la

interferencia no ocurra en una instalación en particular. Si este equipo no causa interferencia perjudicial a la recepción de radio o

televisión, lo cual se puede determinar al encender y apagar el equipo, el usuario puede intentar corregir la interferencia con una

o más de las siguientes medidas: Reorientar o reubicar la antena receptora. Aumentar la separación entre el equipo y el receptor.

Conectar el equipo en un tomacorriente de un circuito diferente a donde está conectado el receptor. Pedir ayuda al distribuidor o a

un técnico experimentado de televisión y radio. Se informa al usuario que los cambios y las modificaciones realizadas al equipo sin la

aprobación del fabricante pueden anular la autoridad del usuario de operar este equipo.

CONSERVE ESTAS INSTRUCCIONES

Product specificaties

Merk:	Lasko
Categorie:	Ventilator
Model:	T38301
Soort bediening:	Knoppen
Kleur van het product:	Zwart, zilver
Timer:	Ja
Gewicht:	4944 g
Breedte:	317 mm
Diepte:	317 mm
Hoogte:	965 mm
Soort:	Torenventilator
Aantal snelheden:	3
Plaatsing:	Vloer
Handvat(en):	Ja
Afstandsbediening inbegrepen:	Ja
Timerduur (maximum):	7 uur
Ventilator diameter:	- mm
