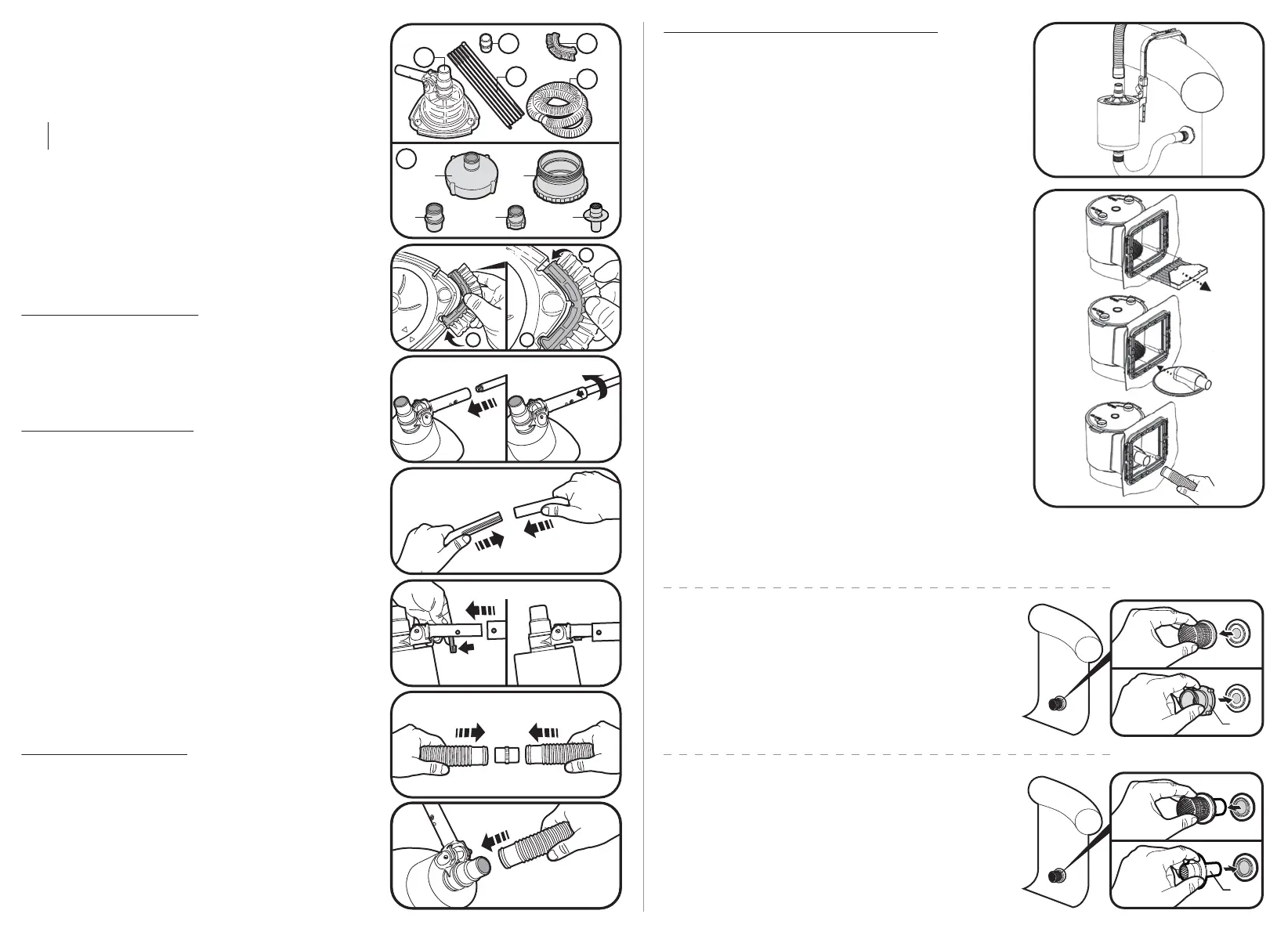

Pagina 1/2

G2 G3 G5

4 x 3

5 6 x 2 x 3

1. STOFZUIGER (VOORFILTERZAK BINNENIN)

2. ADAPTERSTUKKEN

3. BUIZEN

4. SLANGDEEL

5. SLANGAANSLUITING

6. BORSTELS

MONTAGE VAN UW V-Trap™

A) Monteer de borstels op de hoofdunit

Monteer de borstels op de inkepingen de hoek de hoofdunit en breng de

borstels onder de aangegeven hoek in. Zorg ervoor dat alle borstels onder

de haak op de inkeping zijn bevestigd. (Figuur 1)

Opmerking: Gebruik de zuiger niet zonder de borstels.

B) Monteer de buizen aan het handvat

1. Selecteer het aantal buizen dat de grootte van uw zwembad vereist. De

totale lengte zou het mogelijk moeten maken om met twee handen de

steel vast te grijpen. De eerste buis heeft een schroefconnector aan één

uiteinde. Het laatste deel is het gedeelte met de plastic dop aan het uiteinde.

2. Steek het eerste gedeelte (met schroefconnector) in de handgreep

en duw het naar binnen totdat het niet verder kan. Draai de steel

met de klok mee om het vast te maken aan het handvat. (Figuur 2)

3. Monteer vervolgens de andere buizen door het kleinere uiteinde van

een buis in het grotere uiteinde van de volgende te plaatsen en

eindig met het gedeelte met de plastic dop. Schuif samen totdat

de gegroefde delen volledig in de buis zijn geplaatst. (Figuur 3)

De V-Trap™ handgreep is ook uitgerust met een V-klem die kan worden

aangesloten op een standaard telescopische paal (niet meegeleverd).

Druk op de V-klem om de pinnen aan de zijkant terug te trekken en

schuif vervolgens de telescopische paal over de klem en lijn de gaten

van de paal uit met de zijpinnen van de V-klem. Laat de V-klem los en

de telescopische paal wordt op de handgreep vergrendeld. (Figuur 4)

C) Monteer de slang op de hoofdunit

De V-Trap™ slangmanchet past op zowel de slang van 38mm (1½”)

(niet inbegrepen) als de slang van 32mm (1¼”) in deze set.

Monteer de slang door alle slangsecties met slangaansluitingen te

verbinden. (Figuur 5)

Het wordt aanbevolen om dit onder water te doen om alle ingesloten

lucht te verwijderen.

Na het monteren van alle slangsecties, dompelt u de hoofdunit onder

water. Wanneer er geen bellen meer uit de hoofdunit komen, sluit dan

het open uiteinde van de slang aan op de slangmanchet van de hoofdunit

en schuif deze zo ver mogelijk. (Figuur 6)

D) Monteer de V-Trap™ op de waterafvoer van het zwembad

WAARSCHUWING! ZET DE POMP UIT voordat

u de V-Trap™ aansluit op de waterafvoer van het

zwembad.

1) Als u een wandskimmer hebt: Pak het open einde van de slang en

sluit deze aan op de vacuümplaat van uw skimmer. Schuif de slang

zo ver mogelijk door en breng de slangklem (niet inbegrepen) aan

om de slang vast te maken aan de vacuümplaat. (Figuur 7)

2) Als u een wandskimmer hebt, check dan de handleiding of vraag de

verkoper van uw zwembad hoe de waterkering van de skimmer werkt.

Plaats de vacuümplaat (niet inbegrepen, vraag de verkoper van uw

zwembad naar het juiste model met een manchetaansluiting geschikt

voor een 32mm (1¼in) slang) op de filtermand van de skimmer. Sluit

het open einde van de slang op de manchet van de vacuümplaat aan

en schuif zo ver mogelijk door. (Figuur 8)

BELANGRIJK! Zorg ervoor dat het waterpeil van het zwembad boven de

vacuümplaat uitkomt, anders wordt er tijdens de werking

lucht opgezogen.

OPMERKING: De vacuümplaat die in afbeelding 8 wordt getoond fungeert

enkel ter demonstratie. Neem contact op met de verkoper van

uw zwembad om te vragen naar het juiste model. Er wordt een

vacuümplaat met een 90 graden elleboog aanbevolen.

3) Als u geen wandskimmer hebt: Er worden 5 verbindingsstukken

(G1/G2 G3/ /G4/G5) in de set meegeleverd die kunnen worden aangesloten

op de negen meest gebruikelijke filtertypes (zie hieronder) die worden

gebruikt voor opzetzwembaden. Kies het verbindingsstuk dat op het in uw

zwembad gebruikte filter past. Alleen met de hand vastdraaien.

OPMERKING: Voor opzetzwembaden met twee wateruitlaten: Terwijl de

stofzuiger op een van de wateruitlaten wordt aangesloten

volgens de gebruiksaanwijzing van de stofzuiger, dient de

gebruiksaanwijzing van het zwembad te worden geraadpleegd

voor het blokkeren van de andere wateruitlaat. Gebruik

bijvoorbeeld een stop om de afvoer dicht te maken of stel de

regelklep (bijv. plunjerklep), indien beschikbaar, in de gesloten

stand. Anders wordt de waterstroom in de stofzuiger verzwakt,

wat een negatieve invloed heeft op de prestaties van de

stofzuiger met als resultaat dat er minder vuil wordt opgezogen.

WAARSCHUWING! Zet de pomp uit voordat u de waterafvoer afsluit.

Figuur 2

Figuur 3

Figuur 4

Figuur 5

Figuur 6

Figuur 7

Figuur 8

Figuur 1Figuur 1

Ø40mm filter met afneembare filterdop

Maak de filterdop los en druk erin.G3

Ø40mm filter met onafneembare filterdop

Kijk in de gebruiksaanwijzing van het zwembad om te zien hoe de

filterdop uit de waterafvoer kan worden verwijderd en breng dan

het koppelstuk erin aan, zoals in de tekening wordt getoond. G5

Opmerking: als de filterdop van uw zwembad in de waterafvoer is

geborgd met een slangklem, dan moet u wellicht deze slangklem

losmaken om de filterdop te kunnen verwijderen. Let op dat de

zwembadslang niet losraakt van de waterafvoer terwijl u de slangklem

losmaakt. Verwijder de dop en breng de aansluiting zo ver mogelijkG5

in de waterafvoer aan. Maak de slangklem vast om de zwembadbuis

en het koppelstuk van de waterafvoer aan elkaar vast te maken.

V-Trap

Zuigsysteem voor zwembad

1 1

2 2

PROBLEMEN OPLOSSEN

Probleem

Slecht opzuigen van vuil

De zuigkop beweegt

niet soepel

Mogelijke oorzaak

Voorfilterzak is vol

Onvoldoende

zuigkracht

Het systeem is

ergens verstopt

De zuigmond is

verstopt.

Rollende bal is

vastgelopen

Oplossing

Maak de voorfilterzak schoon

Zorg ervoor dat het vermogen van uw zwembadpomp

minstens 85W is en het minimum debiet van het systeem

3,0m³/u (800gal/u) bedraagt.

Zorg ervoor dat er geen gaten in de slang zitten.

Controleer of uw zwembad is uitgerust met twee waterafvoeren

en zorg ervoor dat de waterafvoer die op de stofzuiger is

aangesloten geopend en de andere waterafvoer afgesloten is.

Maak het pompfilter schoon. Verwijder vuil uit de slang.

Vervang een beschadigde voorfilterzak die vuil doorlaat.

Kijk na en verwijder vuil uit de zuigmond.

Duw de rollende bal uit de holte door een klein

gereedschap in het kleine gat aan de bovenkant van

de balholte te steken. Maak het schoon en duw het na

het schoonmaken terug in de holte.

HOE DE VOORFILTER

VAN UW V-Trap™ LEGEN

WAARSCHUWING!

Schakel de pomp

uit voordat u de

voorfilter leegt.

Leeg de voorfilter door de bladeren en ander vuil te verwijderen en vervolgens uit te spoelen. Zorg ervoor dat de opening van het

zachte mondstuk in het midden van de bodemplaat niet verstopt is.

Keer de vorige stappen om om de voorfiltereenheid terug te

plaatsen in de hoofdunit. Zorg ervoor dat de voorfilterhouder

tegen de klok in draait totdat de gleuf onder de inkeping op

de bodemplaat komt.

Ø80mm filter met

afneembare filterdop

Draai de filterdop los

en schroef erop.G1

Ø80mm filter met onafneembare filterdop

Kijk in de gebruiksaanwijzing van het zwembad om te zien hoe de

filterdop uit de waterafvoer kan worden verwijderd en breng dan

het koppelstuk erin aan, zoals in de tekening wordt getoond.G5

Opmerking: als de filterdop van uw zwembad in de waterafvoer is

geborgd met een slangklem, dan moet u wellicht deze slangklem

losmaken om de filterdop te kunnen verwijderen. Let op dat de

zwembadslang niet losraakt van de waterafvoer terwijl u de slangklem

losmaakt. Verwijder de dop en breng het G5 koppelstuk zo ver mogelijk

in de waterafvoer aan. Maak de slangklem vast om de zwembadbuis

en het koppelstuk van de waterafvoer aan elkaar vast te maken.

Ø92mm filter (met zijdraad)

Schroef op , plaats deze dan in elkaarsG1 G4

verlengde en schroef op het filter.G4

Ø110mm filter

Draai de filterdop los en schroef

G1 op de schroefdraad in het

midden van het filter.

Ø36mm filtergat

Maak de filterdop los en breng direct

de in het gat van het filter.G2

Pak het open einde van de slang, sluit het aan op

het koppelstuk en schuif het zo ver mogelijk door.

BEDIENING VAN UW V-Trap™

Wanneer uw V-Trap™ Trap™ klaar is, schakelt u uw pomp in en begint u de V- te gebruiken om de bodem van uw zwembad

schoon te maken.

Uw V-Trap™ is gemaakt om vuil van de bodem van uw zwembad te zuigen.

De interne voorfilter is ontworpen om bladeren en groter vuil op te vangen, waardoor de filter van uw zwembad zou kunnen

verstoppen. Zorg ervoor dat u de voorfilter regelmatig leegt om de maximale zuigkracht te garanderen.

OPMERKING: Gebruik uw V-Trap™ nooit zonder voorfilter. Als u dit niet doet, kan de filter van uw zwembad verstopt raken.

BELANGRIJK:

Lucht in het zuigersysteem kan ervoor zorgen dat de pomp niet correct werkt. In dit geval, als uw pomp een ontlastklep

heeft, opent u deze om de lucht te laten ontsnappen totdat er alleen water uit komt en sluit u vervolgens de klep.
