www.jbl.com
Советы и меры предосторожности при
установке:
• Отсоедините отрицательный (-) провод от
автомобильного аккумулятора.
• В местах установки определите и отметьте все
топливные магистрали, линии гидравлического
тормоза, вакуумные линии и электрические
провода. Будьте предельно осторожны при
разрезании или сверлении вблизи данных мест.
• Для монтажа выберите безопасное невлажное
место.
• Убедитесь, что в месте проведения монтажа
циркуляция воздуха достаточна для самоохла-
ждения усилителя.
• С помощью соответствующих инструментов
установите усилитель.
Технические характеристики
• 1200 Вт RMS x 1 канал @ 4 ОМ и ≤1% КНИ + N*
• 1500 Вт RMS x 1 канал @ 2 Ом и ≤1% КНИ + N*
• КНИ+ N: 0.05% (номинальная мощность @ 4 Ом
• Отношение сигнал-шум: 77 дБ
(соотношение 1 Вт к 4 Ом)*
• Отношение сигнал-шум: 108 дБ
(соотношение номинальной мощности к 4 Ом)
• Частотная характеристика: 20 Гц – 330 Гц
(–3 дБ)
• Максимальная мощность: 1500 Вт
* CEA-2006A-compliant
0
Выходные коннекторы динамиков
• Подключить сабвуфер к данным разъемам,
сохраняя соответствующую полярность.
Можно использовать разъемы + или –.
Минимальное полное сопротивление – 2 Ом.
1
Предохранители
• Могут заменяться на предохранители такого
же типа и характеристик.
2
Входные коннекторы мощности
• +12 В: Подключить к положительному
разъему автомобильного аккумулятора.
Рекомендуется провод 5,2 мм. Установите
соответствующий патрон предохранителя и
предохранитель (минимум на 160 А) на
расстоянии 50 см. от аккумулятора.
Убедитесь, что провод не поврежден и не
зажат во время установки. Установите
защитные прокладки, протягивая провода
через противопожарную перегородку или
металл.
• GND: Подключить к шасси автомобиля. См.
Рисунок ниже.
• REM: Подключить к проводу “Remote Out”
комплекта питания или устройства на + 12 В
(ACC).
3
Вспомогательный выходной коннектор
(RCA)
• Линейный выход. Подключить к выходу
дополнительного усилителя.
4
Входные коннекторы (RCA)
• Подключить к RCA-выходам комплекта
питания или сигнального устройства.
5
Регулятор входного уровня
• Используется для согласования входного
уровня усилителя с выходным уровнем
комплекта питания.
• См.
B
для процедуры настройки.
6
Регулятор частоты фильтра нижних частот
• ФНЧ 12 дБ/октава, регулируется в диапазоне
от 32 до 320 Гц.
• См.
C
для процедуры настройки.
7
Инфразвуковой регулируемый фильтр
верхних частот с динамической
оптимизацией басов (DBO) и регулируемым
усилением (Q)
• Для вуферов с резонансными
(вентилируемыми) корпусами установите
регулятор частоты на 10 Гц ниже частоты
резонанса корпуса.
• Для вуферов в герметичных корпусах
установите регулятор на любую частоту в
диапазоне от 30 до 50 Гц.
• Настройте регулятор усиления на свой вкус,
однако будьте осторожны: слишком большое
усиление может повредить вуфер (-ы).
A
Регулятор частоты фильтра верхних
частот с динамической оптимизацией
басов (DBO), регулируется в диапазоне
от 10 до 100 Гц. Для соответствующих
настроек см. рисунок выше.
B
Регулятор усиления DBO обеспечивает до
12 дБ усиления, что слегка превышает
частоту ВЧ-фильтра. Для соответствующих
настроек см. рисунок выше.
8
Разъем подключения выносного регулятора
громкости (в комплект поставки не входит)
• Подключите дистанционный регулятор уров-
ня (RLC) с помощью соответствующего кабе-
ля RJ-11 (прилагается к выносному регулято-
ру громкости).
9
Индикатор питания
• Горит, если усилитель включен.
A
Индикатор неисправности
• Загорается, если происходит один из
следующих сбоев: перепад напряжения
аккумулятора, короткое замыкание между
проводами динамиков, перегрев усилителя,
повреждение выходной цепи усилителя (на
выходе усилителя присутствует напряжение
постоянного тока).
B
Настройка входного уровня
A
Повернуть регулятор уровня против
часовой стрелки до 6 В (минимум).
B
При включенных динамиках (включить
какой-нибудь музыкальный трэк) выставить
регулятор громкости главного блока в
позицию 3/4.
C
Повернуть регулятор входного уровня по
часовой стрелке, пока басовый выход не
станет пропорционален выходу широкодиа-
пазонных динамиков (на Ваше усмотрение).
D
Теперь входной уровень настроен
правильно.
C
Настройка кроссовера
A
Настройка кроссовера для сабвуферов.
Внимание: допустимые уровни частоты
отмечены серым.
D
Выносной регулятор громкости
(в комплект поставки не входит)
Позволяет дистанционно регулировать басов
во время прослушивания.
Хранение, транспортирование, ресурс,
утилизация
Устройство рекомендуется хранить в складских или домашних
условиях по группе "Л" ГОСТ 15150 и при необходимости
транспортировать любым видом гражданского транспорта в
имеющейся индивидуальной потребительской таре по группе
"Ж2" ГОСТ 15150 с учетом ГОСТ Р 50905 п.4.9.5. Место
хранения (транспортировки) должно быть недоступным для
попадания влаги, прямого солнечного света и должно исключать
возможность механических повреждений.
Устройство не содержит вредных материалов и безопасно при
эксплуатации и утилизации (кроме сжигания в
неприспособленных условиях). Элементы питания должны
утилизироваться согласно местному законодательству по охране
окружающей среды.
Гарантии поставщика
Устройство GTO14001 соответствует утвержденному образцу.
Изготовитель гарантирует соответствие устройства требова-
ниям ГОСТ Р МЭК 60065-2002, ГОСТ Р 51318.14.1-99, ГОСТ
22505-97, ГОСТ Р 51515-99, ГОСТ Р 51317.3.2-99, ГОСТ Р
51317.3.3-99. При соблюдении владельцем правил эксплуатации,
изложенных в настоящей Инструкции, устройство обеспечивает
безопасность и электромагнитную совместимость в полном
объеме требований, подлежащих обязательной сертификации в
системе ГОСТ Р, не оказывает вредного воздействия на окру-
жающую среду и человека и признано годным к эксплуатации.
Устройство имеет гарантийный срок эксплуатации 12 месяцев с
момента покупки без учета времени пребывания в ремонте при
соблюдении правил эксплуатации. Право на гарантию дается
при заполнении сведений прилагаемого гарантийного талона.
Гарантийные обязательства не распространяются на
перечисленные ниже принадлежности изделия, если
их замена предусмотрена конструкцией и не связана с
разборкой изделия: сетевой источник питания, USB и аудио
кабель, пульт ДУ, документацию, прилагаемую к изделию.
Наименование: ЖТО14001
(Зарегистрированная торговая марка).
Производитель: Харман/кардон Харман Интернешенал
Компани
Юридический адрес производителя: 250 Кроссвейз Парк Драйв,
Вудбери, Нью Йорк 11797 США.
Страна изготовления Китай

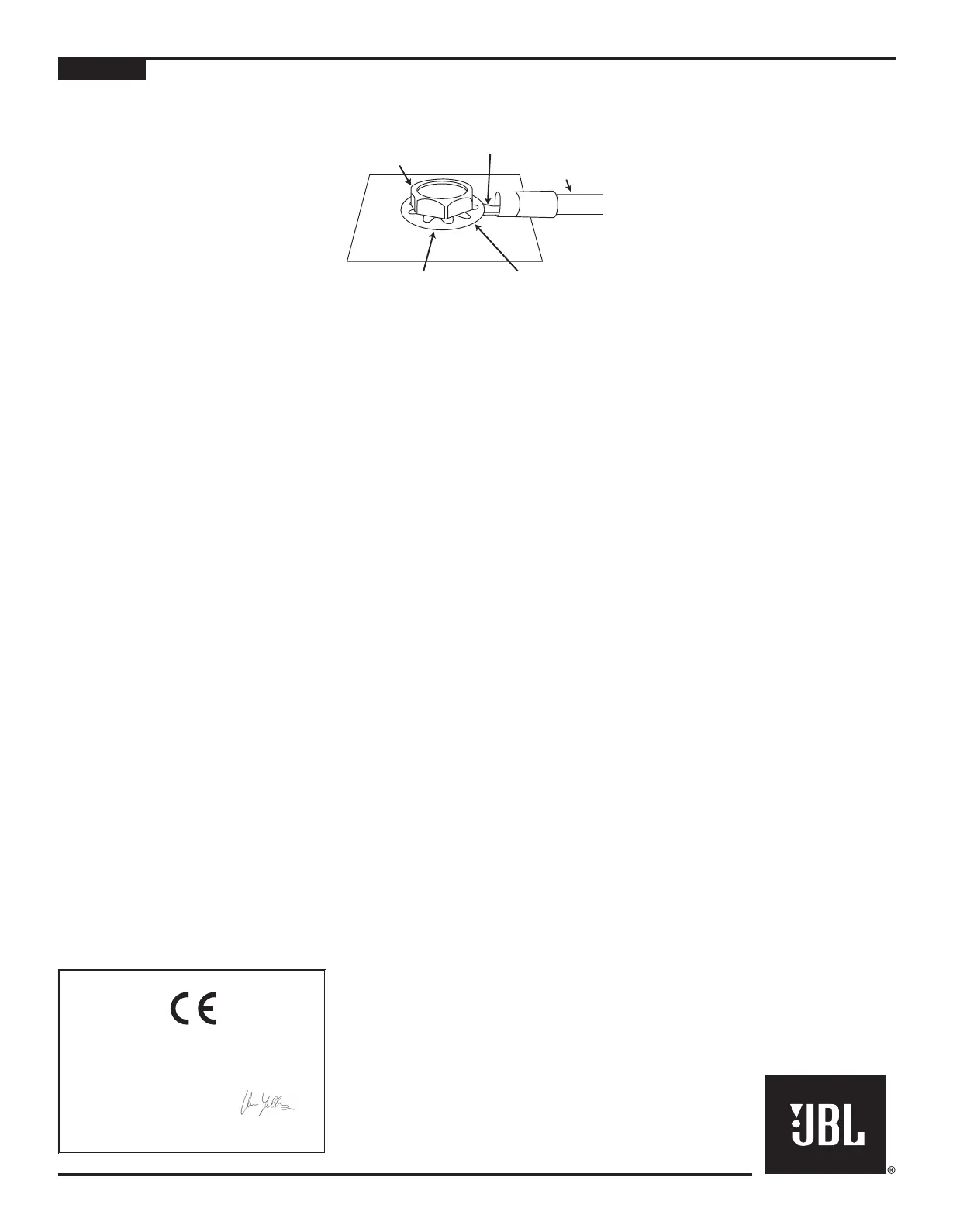

Заводской шуруп
Кольцевой коннектор
Прово д
заземления
Внимание: Удалите
краску под кольцевым
коннектором.
Звез ообразная д
прокла кад
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ САБВУФЕРНОГО УСИЛИТЕЛЯ АВТОМОБИЛЬНОЙ АУДИОСИСТЕМЫ GTO14001
Продукт разработан для мобильного применения и не
подходит для подключения к обычной сети. Для
гарантийной страховки необходим действительный
серийный номер. Свойства, технические характеристики
и вид продукта могут меняться без предварительного
уведомления.
РУССКИЙ
Declaration of Conformity
We, Harman Consumer Group, Inc.
2, route de Tours
72500 Ch teau du Loirâ
France
Заявляем о своей ответственности; продукт, описанный в данном
руководстве пользователя, соответствует следующим
техническим стандартам:
EN 55013:2001+A1:2003
EN 55020:2002+A1:2003
Klaus Lebherz
Harman Consumer Group, Inc.
Château du Loir, France 08/09
比例 1.000
GTO14001
OWNER’S MANUAL
BEDIENUNGS -
ANLEITUNG
MODE D'EMPLOI
MANUAL DE USO
HANDLEIDING
MANUALE UTENTE
ANVÄNDAR -
HANDBOK
BRUGS VEJLEDNING
OMISTAJAN
KÄSIKIRJA
PODRĘCZNIK
UŻYTKOWNIKA
РУКОВОДСТВО
ПОЛЬЗОВАТЕЛЯ
KULLANMA KILAVUZU
www.jbl.com
Declaration of Conformity
We, Harman Consumer Group, Inc.
2, route de Tours
72500 Château du Loir
France
declare in own responsibility that the product described in this ownerʼs
manual is in compliance with technical standards:
EN 55013:2001+A1:2003
EN 55020:2002+A1:2003
Klaus Lebherz
Harman Consumer Group, Inc.
Château du Loir, France 08/09
Harman International, Consumer Division
8500 Balboa Boulevard, Northridge, CA 91329 USA
www.jbl.com
© 2009 Harman International Industries, Incorporated. All rights reserved.
JBL is a trademark of Harman International Industries, Incorporated,
registered in the United States and/or other countries.
Part No. GTO14001OM 08/09
