Pagina 1/2

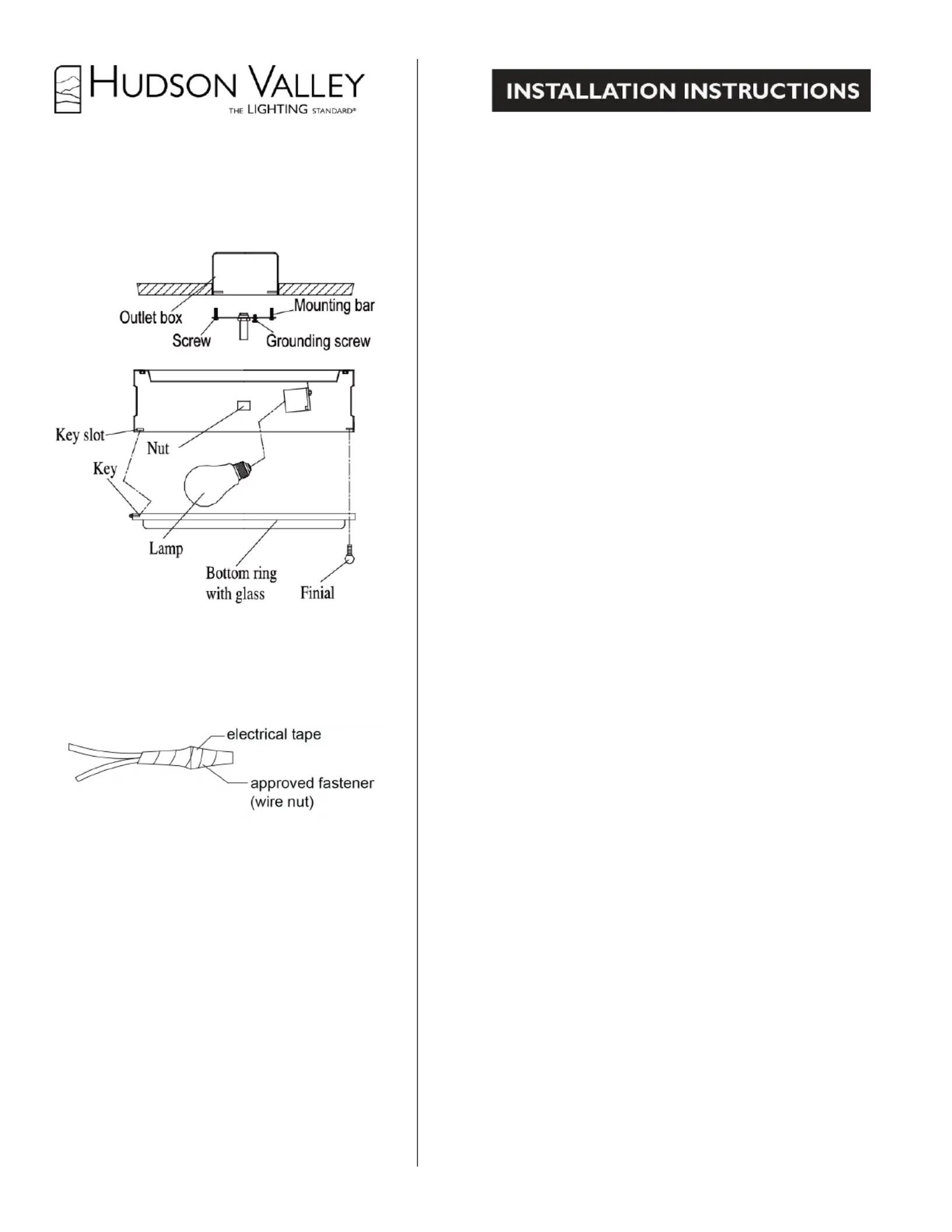

2311, 2314

Thank you for purchasing our lighting fixture.

Please clean with a soft, dry cloth ONLY! Do not

use cleansers.

www.hudsonvalleylighting.com

GENERAL

1. To ensure successful installation, the following instructions and agram(s) should di

be read and understood.

2. All electrical connections must be made in accordance with the National Electric

code and local codes and ordinances. If you are uncertain how to install electrical

wiring and lighting fixtures, secure the services of a qualified licensed electrician.

TOOLS NEEDED

Blade screwdriver, phillips screwdriver, slip joint pliers or small adjustable wrench,

wire cutter/stripper, electrical current tester, stepladder and electrical tape.

INSTALLATION PREPARATION

1. TURN OFF THE ENTIRE ELECTRICAL CIRCUIT TO WHICH THE

LIGHTING FIXTURE IS TO BE ATTACHED. Turn circuit breaker to the off

position or completely remove the fuse controlling the circuit.

2. If an existing fixture is being replaced, remove it and note to which of the wires in

the outlet box the fixture was attached. DO NOT SEPARATE MULTIPLE

TWISTED WIRES THAT MAY BE IN THE BOX. DO NOT DAMAGE

THE INSULATION OF OLDER WIRING. In regular circumstances the

BLACK wire will be the “Hot” lead and the WHITE wire will be the “Neutral” or

“Common” lead. A GREEN or BARE COPPER wire is the “Ground”. In older

buildings it is always good practice to reconfirm the polarity of the wiring.

3. This fixture is designed to be mounted on an octagon box. The box must be

securely mounted to the structure of the building.

FIXTURE INSTALLATION

1.Remove the fixture and parts bag(s) from the carton. Before discarding the carton,

double check packing to make certain that all parts are found.

2. Attach the mounting bar to the outlet box. (The green screw should face out). Pull

wires out of box. Thread the nipple onto the mounting bar.

3. Fasten the bare ground wire to the green or bare copper wire in the outlet box or

the green screw on the crossbar.

NEVER FASTEN THE GROUND WIRE TO THE BLACK OR "HOT"

WIRE! FAILURE TO FOLLOW THIS INSTRUCTION COULD RESULT I N

SERIOUS INJURY OR DEATH !

4. Fasten the fixture lead with the ridge(s) to the white wire in the outlet box.

Fasten the wires together with an approved fastener (wire nut) arting about 1" below St

the fastener, tightly wrap the connetion with electrical tape so that the tape seals the

end of the fastener. Make sure that there is no exposed wire or strands that

could cause a dangerous short circuit !

5. Connect the black fixture wires to the black wire in the outlet box. Fasten the

joined wires as in step 4.

6. Place the ceiling pan over the outlet box and fasten it by the end nut.

7. Install the lamp The fixture is rated for 60 watt type A lamp.. DO NOT EXCEED

RECOMMENDED WATTAGE !

8. Attached the bottom ring with glass to the fixture, slide the key into the key slot and

secure it by the finial likes drawing.

9. Restore power to circuit at breaker or fuse box.

NOTE: The important safeguards and instructions outlined on this sheet are not

meant to cover all possible conditions and situations that may occur. It must be

understood that common sense, caution and care are factors that cannot be built

into any product. Caution and care must be supplied by the person(s) installing,

operating and maintaining this lighting fixture.

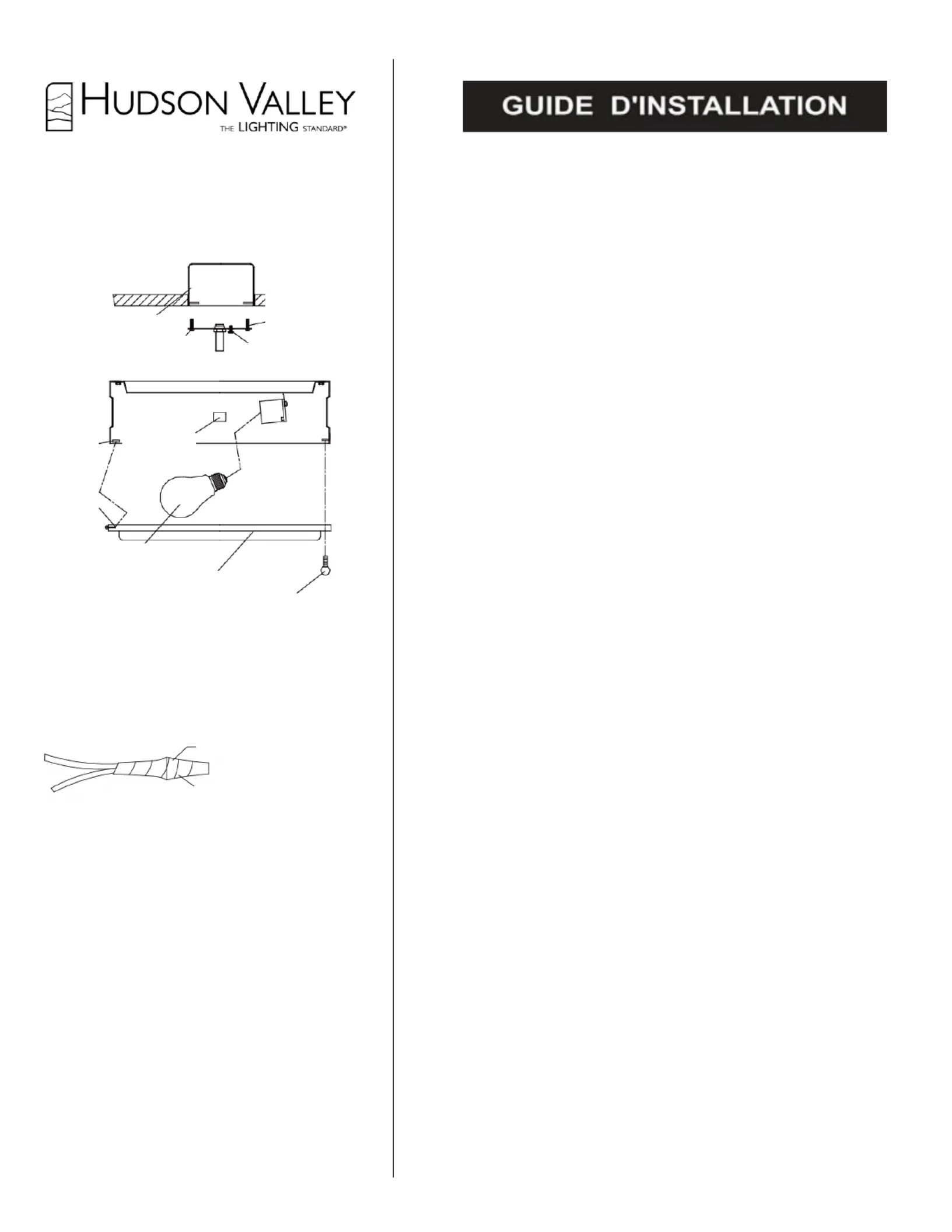

2311, 2314

Merci d'avoir choisi notre dispositif d'éclairage.

À nettoyer UNIQUEMENT avec un chiffon doux et

sec! Ne pas utiliser de détergents.

www.hudsonvalleylighting.com

REMARQUES GÉNÉRALES

1. Pour assurer la réussite de l'installation de ce dispositif d'éclairage, il est nécessaire de lire

et de comprendre les instructions et diagramme(s) suivants.

2. Tous les raccordements électriques doivent être réalisés conformément au code

électrique national ainsi qu'aux codes locaux et aux ordonnances. Si vous n'êtes pas sûr de la

manière de réaliser les raccordements électriques et d'installer le dispositif d'éclairage dans

les règles de l'art, assurez-vous les services d'un électricien qualifié autorisé.

OUTILS REQUIS

Tournevis plat, tournevis Phillips, pince multiprise ou petite clé à molette, pince à

couper/dénuder les fils, testeur de courant électrique, escabeau et ruban isolant adhésif.

PRÉPARATION DE L'INSTALLATION

1. DÉBRANCHER COMPLÈTEMENT LE CIRCUIT ÉLECTRIQUE AUQUEL LE

DISPOSITIF D'ÉCLAIRAGE DOIT ÊTRE RELIÉ. Placer le coupe-circuit approprié en

position "arrêt" ("off") ou retirer complètement le fusible contrôlant le circuit en question.

2. S'il s'agit de remplacer une lampe existante, noter à quels fils de la boîte de connexion ladite

lampe était reliée après l'avoir démontée. NE PAS DÉCONNECTER D'AUTRES FILS QUI

POURRAIENT SE TROUVER DANS LA BOÎTE. NE PAS ENDOMMAGER L'ISOLATION DE

VIEUX FILS. Normalement le fil NOIR conduit la "phase" ("Hot") et le fil BLANC est le

conducteur "neutre" ("Neutral") ou "commun" ("Common"). Un fil VERT ou de CUIVRE NU

constitue la mise à la "terre" ("Ground"). Dans les maisons plus anciennes il vaut toujours mieux

vérifier la polarité du câblage.

3. Ce dispositif d'éclairage est conçu pour être monté sur une boîte de connexion

standard ronde ou octogonale. La boîte doit être fixée d'une manière sûre à la structure

de la maison.

INSTALLATION DU DISPOSITIF D'ÉCLAIRAGE

1. Retirer la lampe, les abat-jours et le(s) sachet(s) avec accessoires du carton. Avant de

jeter le carton, s'assurer de la présence de tous les composants.

2. Fixer la plaque de montage à la boîte de connexion. (La vis verte face à l’extérieur). Retirer les

fils de la boîte. Visser le téton à la plaque de montage.

3. Relier le fil nu de mise à terre au fil vert ou de cuivre nu dans la boîte de connexion ou le

relier à la vis verte de la barre transversale.

NE JAMAIS RELIER LE FIL DE MISE À LA TERRE AU FIL NOIR OU DE

"PHASE" ("HOT")! LE NON-RESPECT DE CETTE RECOMMANDATION PEUT

CONDUIRE À DE GRAVES BLESSURES OU À LA MORT!

4. Relier le fil strié de la lampe au fil blanc de la boîte de connexion. Unir les fils entre eux à

l'aide d'un connecteur approuvé (borne de raccordement). En commençant environ 2 ½ cm

(1") en-dessous de la borne, envelopper la connexion à l'aide de ruban isolant bien serré de

manière à ce que le ruban recouvre aussi l'extrémité de la borne. S'assurer de ne laisser

aucune portion de fils ou de filaments découverte, qui pourrait causer un

dangereux court-circuit!

5. Relier le fil noir du dispositif au fil noir de la boîte de connexion et unir les fils entre eux

comme décrit sous 4.

6. Placer le cache-piton sur la boîte de connexion et fixer en plac rou sphérique. e à l’aide de l’éc

7. Installer l’ampoule. La lampe est conçue pour recevoir une ampoule de

60W de type A. NE PAS DÉPASSER CETTE TENSION RECOMMAND ! ÉE

8. Fixer l’anneau inférieur avec verre au dispositif, Glisser la clé dans la fente de clé et sécuriser

à l’aide du fleuron comme illustré.

9 Rebrancher le courant au disjoncteur ou à la boîte à fusibles. .

NOTE: Les importantes instructions et recommandations de sauvegarde présentées sur ce

feuillet n'entendent pas couvrir toutes les conditions et situations possibles qui pourraient

se présenter. Il faut comprendre que le bon sens commun, la prudence et le soin sont

des facteurs qui ne peuvent pas être intégrés dans la fabrication d'un produit. La preuve de

bon sens, la prudence et le soin doivent être assurés par la(les) personne(s) qui installe(nt),

utilise(nt) ou entretient(nent) ce dispositif d'éclairage.

Vis de mise à terre

Plaque de

montage

Vis

Boîte de

connexion

Anneau inférieur

avec verre

écrou

Ampoule

Clé

Fente

de clé

Fleuron

Ruban isolant

Connecteur approuvé

(borne de raccordement)
