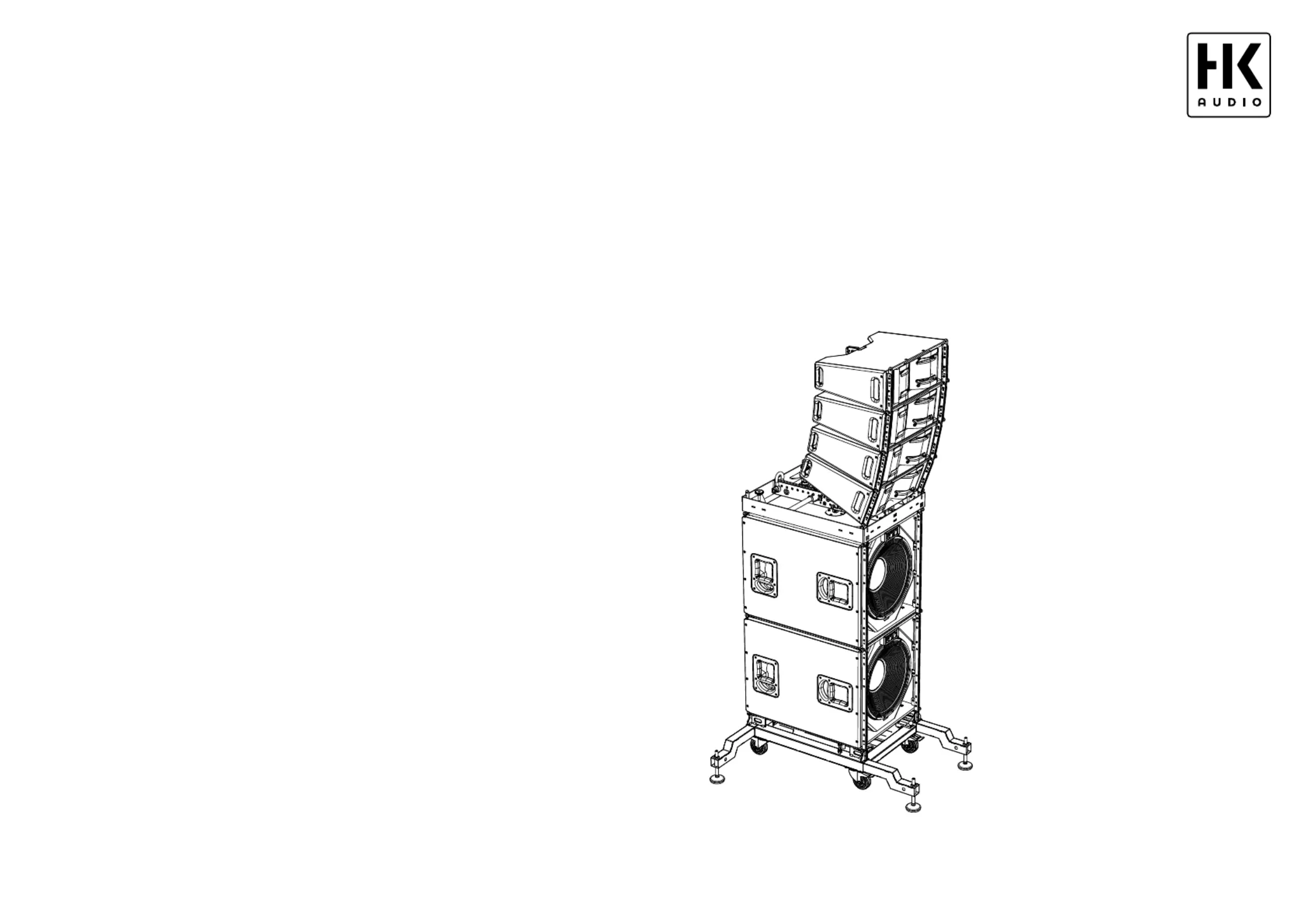

CF-DO Extension Art. No. 1007770
for COSMO CF-DO Transport Dolly
• This optional extension kit for the CF-DO Transport Dolly provides a convenient means of
stacking the flyable CF 118 subwoofer with COSMO series C 6, C 8 or C 10 mid/high units
on the ground.
• Optionale Erweiterung des CF-DO Transport-Dollys. Ermöglicht unkomplizierte, sichere
Groundstack-Anwendungen der flugfähigen Subwoofer CF 118 zusammen mit den C 6,
C8 oder C 10 Mid/High-Units der COSMO-Serie.
Installation Instructions / Montageanleitung 1.0
• Please read these instructions before
installation and keep them for later
reference.
• Bitte vor Gebrauch lesen und für
späteren Gebrauch aufbewahren!
HK Audio®
Postfach 1509
66595 St. Wendel/Germany
info@hkaudio.com
www.hkaudio.com
International Inquiries:
fax +49-68 51-905 215
international@hkaudio.com
9840280 D-3299
Made in Germany
Pos. Art. No. Description Qty.
1 4000678 CF 118 insert 1
2
6000320 CFD crank 1
3
7201269 Left guide rail 1
4 7201270 Right guide rail 1
5
7201377 SW18-20Nm wrench 1
6 7401131 CFD spring 2
7
9701003 CFD extension arm 4
8 9740526 M5x12 sw M5 hex head screw 4
9 9760384 D8mm M12 stop bolt 4
10 9740110 M3 stop nut M3 (pre-installed) 2
11 9760328 D20xH9mm rubber foot (pre-installed) 2
12
9760381 D80, M16x150 adjustable foot (pre-
installed)
4
Installing the CF-DO Extension on the
CF-DO Transport Dolly
1. Place the CF-DO Transport Dolly on a firm surface and
lock the brakes on the casters.
2. Screw the four stop bolts 9
into the threads on the
CF-DO Transport Dolly to the specified depth (Fig. 2).
Lock down the nuts using the included wrench 5 .
The wrench will bend out of shape where the handle
meets the head when the torque reaches 20 nm (Fig. 5).
To avoid damaging the locking bolt, DO NOT continue
tightening the nut beyond this point.
Heads up: The wrench must be able to bend in
order to display the 20 nm. If it is bent to the stop, it
must be turned by 180 degrees.
3. Insert the springs 6 into the rectangular openings in
the guide rails 3 and 4 , and then attach the guide
rails to the frame using the four countersunk-head
screws 8 .
4. Slide the insert 1 with the extension arms 7 (Fig.3)
into the frame in the direction of the arrow as far as
it will go. Once it stops, gently push the front end
downward until you feel it click into place. Be sure to
align the extension arms 7 with the markings on the
wood (Fig. 4). You can remove the insert even after a
CF118 or CS 118 is mounted on the board. Fig. 3 shows
you where the crank 2
goes.
Heads up: The CF-DO Transport Dolly is designed to hold
two subwoofers (CS 118 or CF 118) and no more than
six mid/high units (C 6, C8, C 10). If you want to stack
speakers on the ground, the stack’s footprint has to
be enlarged with extension arms. The overall center of
gravity and the size of this base determines if the stack
will be stable and safe. Use EASE to calculate the center
of gravity.
Pos. Art.-Nr. Beschreibung Anz.
1 4000678 CF 118-Einschub 1
2
6000320 CFD-Kurbel 1
3
7201269 Führungsblech Links 1
4 7201270 Führungsblech Rechts 1
5
7201377 Schlüssel SW18-20Nm 1
6 7401131 CFD-Feder 2
7
9701003 CFD-Ausleger 4
8 9740526 Innensechskantschr. M5x12 sw 4
9 9760384 Rastbolzen D8mm M12 4
10 9740110 Stoppmutter M3 (vormontiert) 2
11 9760328 Gummifuß D20xH9mm (vormontiert) 2
12
9760381 Justierfuß D80, M16x150 (vormontiert) 4
Montage der CF-DO Extension am CF-DO
Transport-Dolly
1. Den CF-DO Transport-Dolly auf einen festen Untergrund
stellen und die Bremsen an den Rollen feststellen.
2. Schrauben Sie die vier Rastbolzen 9
in die dafür
vorgesehenen Gewinde am CF-DO Transport-Dolly bis zur
angegebenen Einschraubtiefe ein (Abb. 2). Kontern Sie
die Muttern – verwenden Sie dazu den mitgelieferten
Schlüssel 5 . Beim Erreichen des Nenndrehmoments
von 20 nm verformt sich der Schlüssel in der
Einschnürung (Abb. 5). Spannen Sie dann NICHT weiter,
um Beschädigungen des Rastbolzens zu vermeiden.
Hinweis: Der Schlüssel muss sich verbiegen können,
um die 20 nm anzuzeigen. Ist er bis zum Anschlag
verbogen, dann muss er um 180 Grad gedreht werden.
3. Führen Sie die Federn 6 in die rechteckigen
Ausklinkungen in den Führungsblechen 3 und 4 ein
und verschrauben Sie die Führungsbleche mittels der vier
Senkkopfschrauben 8 am Rahmen.
4. Schieben Sie den Einschub 1 mit den Auslegern 7
(Abb.3) in Pfeilrichtung in den Rahmen bis zum Anschlag
und drücken Sie das vordere Ende leicht nach unten
bis eine merkliche Verrastung stattgefunden hat. Die
Ausleger 7 müssen dazu entsprechend der Markierung
im Holz platziert werden (Abb. 4). Eine Entnahme des
Einschubs ist auch bei aufgesetztem CF118 bzw. CS 118
und Board möglich. Platzieren Sie die Kurbel 2
wie
gezeigt.
Hinweis: Der CF-DO Transport-Dolly ist für zwei Sub-
woofer (CS 118 oder CF 118) sowie maximal sechs Mid/
High-Units (C 6, C8, C 10) ausgelegt. Für Groundstack-
Anwendungen muss die Standfläche mittels Ausleger
vergrößert werden. Der sichere Stand ist vom Gesamt-
schwerpunkt sowie der Größe der Standfläche abhängig.
Die Schwerpunktberechnung erfolgt mit EASE.
9
6
6
38
4
712
2
9
48
1 127
5

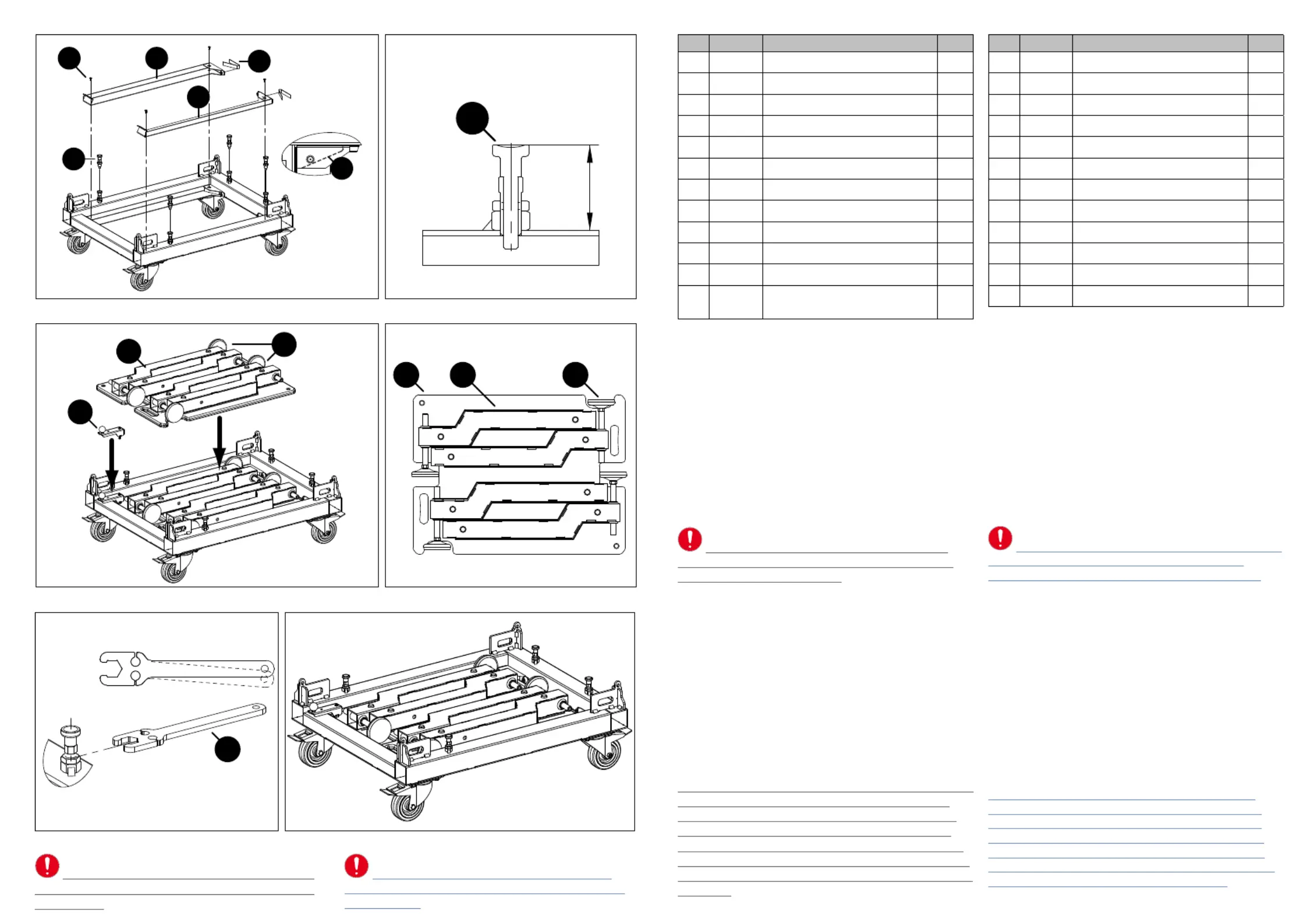

Fig./Abb. 1
Fig./Abb. 4
Fig./Abb. 2
Fig./Abb. 5
Fig./Abb. 3
Fig./Abb. 6
! ATTENTION ! It is forbidden to use the wooden
insert without the guide plates fitted according to the
instructions !
! ACHTUNG ! Es ist verboten, den Holzeinschub
ohne die nach Anleitung angebrachten Führungsbleche
zu verwenden !
