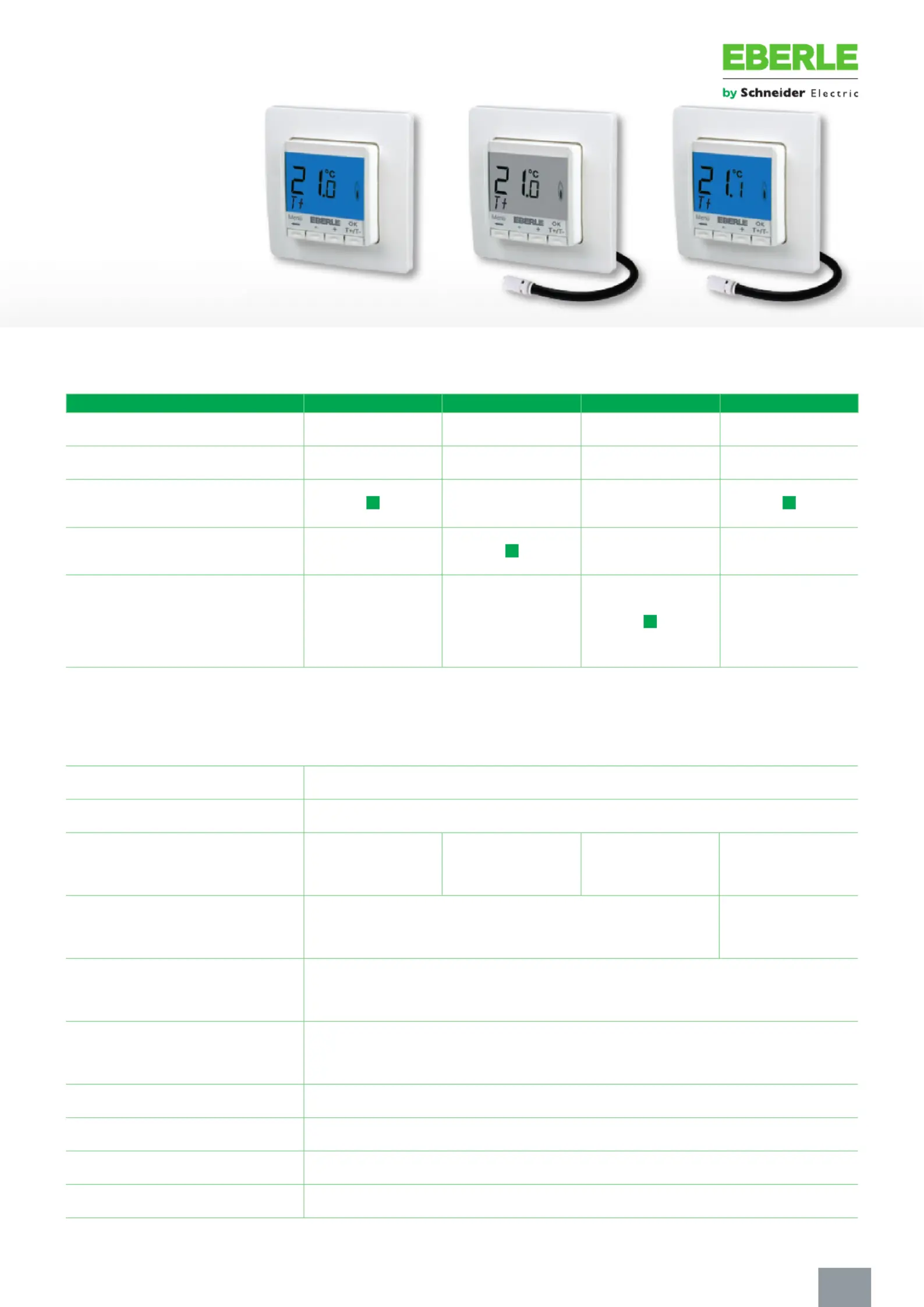

Bedienungs- und

Installationsanleitung

Raumtemperaturregler mit

Begrenzer FIT np 3L

468 931 003 722-4

쮕

1 Funktionsprinzip

Der Temperaturregler FIT np 3L ermöglicht es, auf einfache

weise zwischen Komforttemperatur = T+ und Absenk -

temperatur = T- umzuschalten. Zusätzlich kann über eine

externe Schaltuhr die Temperatur automatisch abgesenkt

werden. Nach der Installation wird auf Komforttemperatur

geregelt, die aktuelle Raumtemperatur wird angezeigt. Die

Temperatur wird geregelt in Abhängigkeit von der Raum -

temperatur, die Bodentemperatur wird begrenzt (vom Fern -

fühler gemessen). Die Heizung wird eingeschaltet, wenn die

Raumtemperatur unter den eingestellten Wert sinkt. Bei

Funktionseinstellung „Temperaturgrenzen Min“ wird ge heizt,

wenn die Bodentemp. den eingestellten Min-Wert unter-

schreitet. Dies erfolgt auch wenn die Raumtemperatur zu

hoch ist. Bei Funktions einstellung „Temperaturgrenzen Max“

wird ab geschaltet, wenn die Bodentemp. den eingestellten

Max-Wert überschreitet. Dies erfolgt auch wenn die Raum -

temperatur zu niedrig ist.

2 Installation

3 Verwendung

Der elektronische Raumtemperaturregler FIT np 3L kann ver-

wendet werden zur Raumtemperaturregelung in Verbindung

mit:

• elektrischer Fußbodenheizung (wenn die Bodentemperatur

auf einen maximalen Wert begrenzt werden muß)

• Warmwasser-Fußbodenheizungen in Verbindung mit elek-

trothermischen Stellantrieben.

Zur Ermittlung der Bodentemperatur wird der Fernfühler

F 193 720 benötigt.

4 Eigenschaften

• Einzeilige Textanzeige zur vereinfachten Bedienung

• Hintergrundbeleuchtung

• einfache Umschaltung zwischen 2 Temperaturen (z.B.

Komfort- und Absenktemperatur)

• ECO-Eingang zur Aktivierung einer frei einstellbaren

Temperatur z.B. zur Nachtabsenkung

• Zeitbegrenzung für manuell gewählte Temperatur möglich

• Einstellbar bei abgenommenem Bedienteil

• Abschaltfunktion, Taste Vfür 10 Sek. drücken

• Kurzzeit-Timer (Party) für stundenweise Änderung der

Temperatur

• Energieverbrauchsanzeige (Einschaltzeit * Kosten) für die

letzten 2 Tage, -Woche, -Monat, -Jahr

• Energiekosten pro Stunde einstellbar

• Frostschutz

• Einstellbereich der Temperatur begrenzbar

• Unbefugtensicherung

• Bedienersprachen einstellbar

• Reglerverfahren PWM oder 2-Punkt (Ein/Aus)

• Minimale Ein- bzw Ausschaltzeit und Hysterese des

Ausgangs einstellbar bei Ein/Aus Regelung

• Minimale und/oder maximale Temperaturgrenzen für

Boden einstellbar

• Ventilschutz

• Anpassung an Ventile stromlos geschlossen/offen

Achtung !

Das Gerät darf nur durch einen Elektro fachmann geöffnet

und gemäß dem Schaltbild am Gerät bzw. dieser Anleitung

installiert werden. Dabei sind die be stehenden

Sicherheitsvorschriften zu beachten.

Um die Anforderungen der Schutzklasse II zu erreichen,

müssen entsprechende Installations maßnahmen ergriffen

werden.

Dieses unabhängig montierbare elektronische Gerät dient

der Regelung der Temperatur ausschließlich in trockenen

und ge schlossenen Räumen, mit üblicher Umgebung.

Dieses Gerät entspricht der EN 60730, es arbeitet nach der

Wirkungsweise 1C.

8. ECO-Eingang 2

Über den ECO-Eingang kann die Raumtemperatur (z.B. durch

eine externe Schaltuhr) in einen Energiesparzustand geschal-

tet werden. Die dabei verwendete Temperatur kann im Menü

H7 eingestellt werden. Dieser Zustand wird durch „ECO“

angezeigt. Über die Taste T+/T- kann umgeschaltet werden

zwischen ECO, T+, T-. Eine Änderung der Temperatur mit + –

Tasten ist möglich (Anzeige dann T*). Wenn der ECO-Eingang

inaktiv wird, wird auf die Komforttemperatur T+ geregelt

Hinweise: TIMER wird nicht abgeschaltet, ECO-Temperatur

wird entsprechend verzögert aktiviert

Hinweise zum Einstellen

• Die Einstellfunktionen beenden sich automatisch 3 Minuten

nach dem letzten Tastendruck, ohne zu speichern

Sie kehren in die vorher aktive Betriebsart zurück

(T+, T-, T* ECO)

• Eingabe eines Code: mit +– den Wert einstellen -> OK

• Bei den Benutzer- und Installateur-Einstellungen werden

beim Aufrufen der Menüpunkte die Kapitelnummern der

Anleitung angegeben z.B. G1 für „T+ Einstellen“ oder H2 für

„Regelungs-Art“

• In der Reihenfolge der Nummern können Lücken vor -

kommen

Fehlerbeseitigung

1. Der Regler nimmt keine Eingaben mehr an:

Ist der Zugriffschutz eingeschaltet? (siehe G6)

2. Der Einstellbereich der Temperatur ist begrenzt:

Ist die Temperaturbegrenzung eingestellt (siehe G7)

3. Die Temperaturanzeige ändert sich nicht:

ist Anzeige der Solltemperatur aktiviert (siehe G10)

4. Der Raum wird zu langsam warm:

Die Bodentemperatur wird ggf. durch den Max-Begrenzer

limitiert (siehe H3)

5. Die Raumtemperatur wird zu warm:

Die Bodentemperatur wird ggf. durch den Min-Begrenzer

angehoben (siehe H3)

Elektrischer Anschluss

Anschluss gemäß Schaltbild

Für massiv- und flexible Leiter, Querschnitt 1 bis 2,5 mm2

Anschluss des Fernfühlers

Zum Betrieb ist ein Fernfühler notwendig. Dieser Fühler soll-

te so montiert werden, dass die zu regelnde Temperatur rich-

tig erfasst werden kann. Der Fühler sollte in einem Schutzrohr

verlegt werden. Dies erleichtert einen späteren Austausch.

Der Fernfühler kann mit einer 2-adrigen Leitung für 230 V bis

ca. 50 m verlängert werden. Enge Parallelführung mit

Netzleitungen z. B. im Kabelkanal, ist zu vermeiden.

6 Technische Daten

Bestellbezeichnung FIT np 3L

Spannungsversorgung 230 V AC 50 HZ (195…253 V)

Temperatur-Einstellbereich 5 °C ... 30 °C; in 0,5 °C Schritten

Temperaturanzeige 0,1 °C Schritte

Ausgang

Relais Schließer, potential-gebunden

Schaltstrom 10mA ... 10(4)A, 230 V~

Ausgangssignal Pulsweitenmodulation (PWM)

oder 2-Punkt (Ein/Aus)

PWM-Zykluszeit einstellbar

Hysterese einstellbar (bei 2-Punkt)

ECO-Eingang z.B. zur Nachtabsenkung über

externe Schaltuhr (230 V Eingang).

Kann bis zu 50 m verlängert werden.

Leistungsaufnahme ~ 1,2 W

Fernfühler F 193 720, Länge 4m, kann bis

50m verlängert werden.

Umgebungstemperatur

Betrieb 0 °C bis 40 °C (ohne Betauung)

Lagerung -20 °C bis 70 °C (ohne Betauung)

Bemessungs-Stoßspannung 4 kV

Temperatur für die

Kugeldruckprüfung 75 ± 2 °C

Spannung und Strom

für Zwecke der EMV-

Störaussendungsprüfungen 230 V, 0,1 A

Schutzart IP 30

Schutzklasse II (siehe Achtung)

Softwareklasse A

Verschmutzungsgrad 2

Gewicht (mit Fernfühler) ~ 280 g

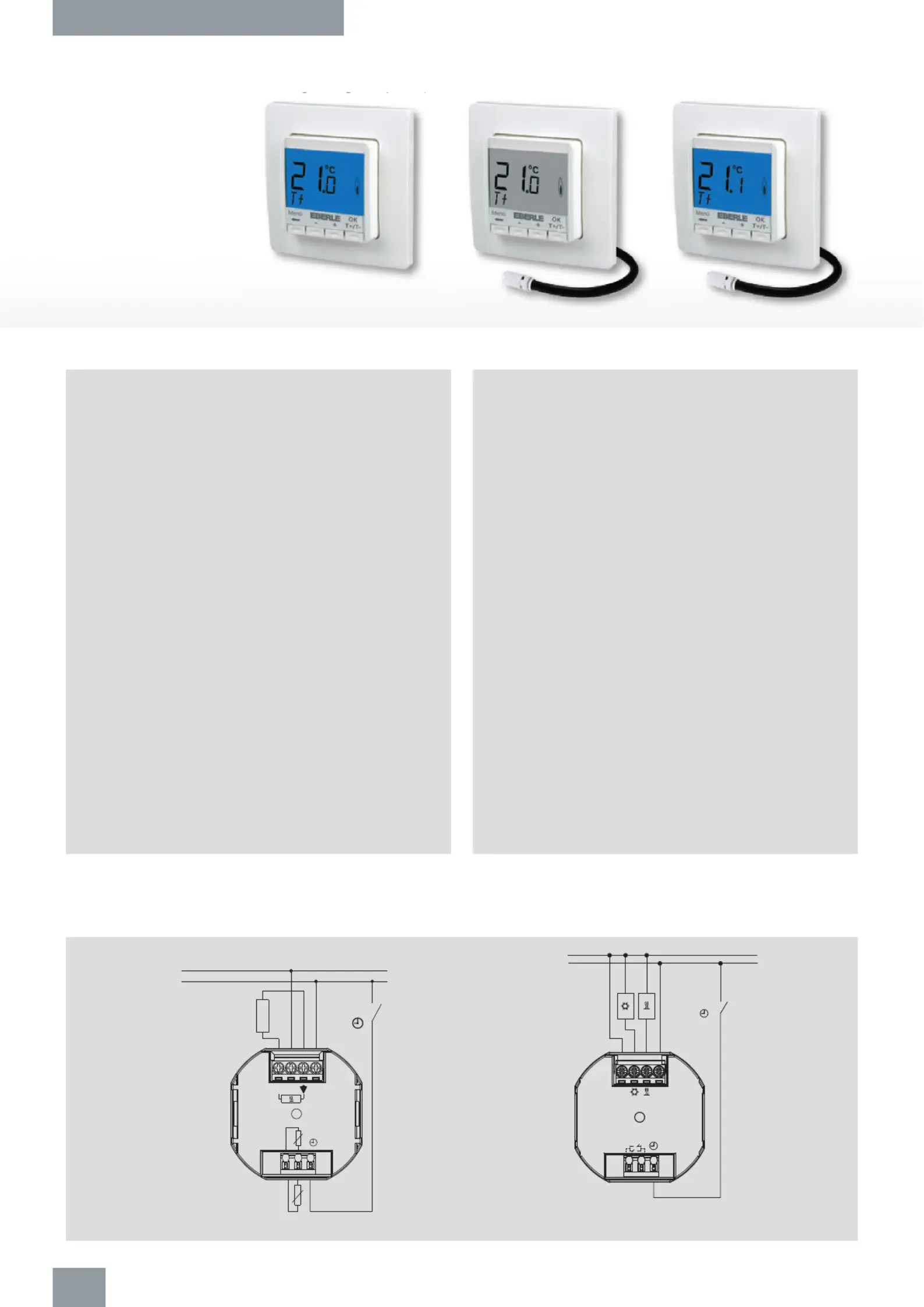

7 Schaltbild / Maße

Fernfühler F 193 720

Achtung: Leitung spannungsfrei schalten

Achtung!

Die Fühlerleitungen führen Netzspannung.

Sensor

ECO

LNN

230V~ 50Hz

Last /

Load

ECO

Ø7,8

Aktuelle Raum-

Temperatur

Es wird geheizt

(Blinkt wenn Unter -

teil nicht verfügbar

(abgezogen, ohne

Spannung))

Betriebsart T+ =

Komforttemperatur

T+ = Komfort-Temp.

T - = Absenk-Temp.

OK = bestätigen

Der Regler soll an einer Stelle im Raum montiert werden, die:

• für die Bedienung leicht zugänglich ist

• frei ist von Vorhängen, Schränken, Regalen etc.

• freie Luftzirkulation ermöglicht

• frei ist von direkter Sonneneinstrahlung

• frei ist von Zugluft (z. B. Öffnen von Fenstern/Türen)

• nicht direkt von der Wärmequelle beeinflusst wird

• nicht an einer Außenwand liegt

• ca. 1,5 m über dem Fußboden liegt

Einbau

in Unterputzdose Ø 60 mm ("55er")

• Bedienteil abziehen

• Blendrahmen abziehen

• Montage in umgekehrter Folge

Achtung!

Montage nur in nichtleitenden

(Kunststoff) Unterputzdosen.

5. Montage

Zum Einführen oder Entfernen eines flexi-

blen Drahtes den Betätiger eindrücken.

Die Drähte müssen so montiert werden, dass der Kunststoff -

streifen als Isolation zur Befestigungsschraube wirkt.

Achtung!

Länge der

Abisolierung

der Drähte

max. 8 mm.

9 Funktionsbeschreibung und Bedienung

Sprachauswahl

Nur bei Produkten bei denen die Sprache nicht voreingestellt ist, muss diese vom Benutzer eingestellt werden, in folgenden Schritten. ENGLISH mit +– die gewünschte Sprache wählen

(Diese Aufforderung erscheint nur beim ersten Start oder nach Reset) mit 2 x OK bestätigen -> Es wird T+ angezeigt (G14 zum erneuten ändern)

Tasten zum Bestätigen

/Aktivieren

T+/T- Umschaltung zwischen Komforttemperatur T+ und Absenktemperatur T- es wird kurz die gewählte Temperatur angezeigt. Voreinstellung über G1, G2.

+ – während T+, T-, ECO Wählen einer anderen Temperatur, Anzeige durch T*. Durch einmaliges Drücken von +oder –kann die eingestellte Temperatur angezeigt werden, Vzum Beenden. OK

+ – in Menüs Bewegen durch die Menüs

OK Bestätigen der Einstellung / Auswahl

Menu Einstieg ins Menü, + – zum Navigieren

VEinen Schritt zurück

Vfür 10 Sek. Angeschlossene Heizung Ausschalten. Anzeige dann AUS. Details siehe G4

H INSTALLATEUR

EINSTELLUNGEN

Anpassen des Reglers an die Heizungsanlage (nur vom Installateur) Voreinstellung

( ) = Wertebereich

0 Code Für diese Einstellungen muss ein Code (= 7) eingegeben werden. Er ist für eine Stunde gültig.

1Heizungsart Dieser Regler kann für das in der rechten Spalte genannte Heizsystem verwendet werden. BEGRENZER siehe 1

2Regelungs-Art PWM oder Ein/Aus kann gewählt werden. Bei PWM kann die Zykluszeit (in Minuten) eingestellt werden, es gilt eine minimale Ein/Ausschalt-Zeit von 10% der Zykluszeit.

Kurz für schnelle, lang für langsame Heizsysteme .

Bei Ein/Aus kann eingestellt werden:

• Hysterese (OFF = keine Temperaturhysterese, auch bei sehr kleinen Temp. differenzen schaltet der Ausgang nach der unten eingestellten Verzögerung)

• Minimale Ein/Ausschaltzeit (das Relais bleibt mindestens diese Zeit ein bzw. aus)

PWM/10 (/10 ... 30)

OFF (OFF, 0,1 ... 5,0)

10 Min (1 ... 30)

3Bodentemperatur

min / max

Begrenzt die Bodentemperatur. Es kann gewählt werden:

• Minimale Bodentemperatur, der Boden wird nicht kälter als diese Temp. (OFF = keine Begrenzung); z.B. Min-Temp = 21° C, der Boden wird nicht kälter als 21° C

auch wenn der Raum zu warm ist

• Maximale Bodentemperatur, der Boden wird nicht wärmer als diese Temp. (OFF = keine Begrenzung); z.B. Max-Temp = 35° C, der Boden wird nicht wärmer als 35° C

auch wenn der Raum zu kalt ist

Wenn einer der beiden Grenzen nicht benötigt wird kann sollte diese auf OFF geschaltet werden

OFF (OFF, 10...Tmax)

35 °C (OFF, Tmin...40)

5Ventilschutz Das Relais wird für die angegebene Zeit (in Minuten) aktiviert. Der Zeitpunkt wiederholt sich alle 24 Stunden, gerechnet ab dem letzten Spannung einschalten oder

Reset (H11).

3 min (OFF, 1 ... 10)

6Frostschutz Einstellung der Frostschutz-Temperatur. Die Temperatur wird auf diesen Wert geregelt, nur wenn der Regler ausgeschaltet ist siehe G4 5 °C (OFF, 5 ... 30)

7ECO Temp. einstellen Voreinstellen der ECO-Temperatur, siehe 8. (Wird verwendet wenn der ECO-Eingang aktiviert wird) 18°C (5…30°C)

8Stellantrieb stromlos offen Wenn ein Stellantrieb stromlos offen verwendet werden soll NO

9Energie-Zähler rücksetzen Der Zähler wird auf 0 gesetzt NO

10 Anzeige Bodentemperatur Die von Fernfühler gemessene Bodentemperatur wird angezeigt (für Servicezwecke) Temperatur

11 Reset alles Alle INSTALLATEUR- und BENUTZER Einstellungen werden auf die Werkseinstellungen zurückgesetzt NO

GBENUTZER

EINSTELLUNGEN

Anpassen des Reglers an persönliche Anforderungen Voreinstellung

( ) = Wertebereich

1T+ Einstellen Voreinstellen der Komforttemperatur 21°C (5…30°C)

2T- Einstellen Voreinstellen der Absenktemperatur 18°C (5…30°C)

4Heizung Aus Schaltet den Reglerausgang ab, Anzeige AUS. Der Regler bleibt an Spannung, Frostschutz wenn dieser aktiviert ist, siehe H6. Wiedereinschalten durch aktivieren der

Betriebsart /Menu REGELN oder durch Taste Vfür 10 Sek. Bei Wiedereinschalten per Taste Voder über dieses Menü wird T+ aktiviert. Drücken von Taste OK zeigt

Infos zu Frostschutz.

5T* maximal Dauer Die maximale Gültigkeitsdauer für T* kann eingestellt werden. z.B. Einstellung auf 3h: nach 3h wird wieder die vorher gewählte Temperatur (T+, T-, ECO) verwendet. OFF (OFF, 1... 23h)

6Zugriffs-Schutz Schützt den Regler vor nicht autorisierter Benutzung. Reaktivieren durch Code = 93 NO

7Temperatur Grenzen

unten/oben

Begrenzt die einstellbare Temperatur, wenn beide Werte gleich sind ist keine Änderung mehr möglich. Dies hat Einfluss auf: die Betreibsart/Menü REGELN.

T+, T-, ECO wird nicht automatisch beeinflusst.

5; 30 °C

8Kosten/h für Energie Eingabe der geschätzten Energiekosten je Stunde (Cent/h), für den Bereich der vom Regler geregelt wird. Um diese Funktion als Stundenzähler zu verwenden Kosten/h

auf 100 setzen

100 (1 ... 999)

9Verbrauch von Energie

bisher

Zeigt näherungsweise den Energieverbrauch des geregelten Bereiches, für die letzten: 2 Tage, Woche (7 Tage), Monat (30 Tage), Jahr (365 Tage). Diese Funktion kann

hauptsächlich für Elektroheizung verwendet werden. Beim aktuellen Tag wird bis zur aktuellen Stunde gerechnet. Bei Überlauf wird 9999 angezeigt.

Berechnung: Einschaltzeit der Heizung x Kosten je Stunde. Rücksetzen siehe H9

10 Solltemperatur anzeigen Anzeige der Solltemperatur anstelle der Raumtemperatur NO

11 Temperatur Korrektur Anpassen der Temperatur an persönliche Bedürfnisse 0.0 (-5,0 ... +5,0)

13 Licht Dauerhaft aus oder kurzzeitig ein nach Tastendruck KURZ (KURZ, AUS)

14 Sprache Auswahl der Bediensprache

15 Info Anzeige von Regler-Typ und -Version

16 Reset nur Benutzer

Einstellungen

Nur die BENUTZER EINSTELLUNGEN werden auf die Werkseinstellungen zurückgesetzt. Der Energiezähler wird nicht gelöscht, siehe dazu H9. NO

Hauptmenü zum Bestätigen

/Aktivieren

A MENU Mit + – die einzelnen Menüpunkte aufrufen

B REGELN Die Temperatur wird geregelt auf: T+ = Komfort-Temperatur

T- = Absenk-Temperatur

ECO = über ECO-Eingang gewählte Temperatur

T* = mit Tasten + – gewählte Temperatur

DTIMER Die Temperatur wird auf die hier eingestellte Anzahl von Stunden und die hier eingestellte Temperatur geregelt.

Beim Beenden wird die Betriebsart fortgesetzt, die vor Timer aktiv war. Bei aktivieren von ECO läuft der Timer weiter, ECO wird entsprechend verzögert.

Manuelles Beenden von Timer durch Auswahl von REGELN.

GBENUTZER EINSTELLUNGEN Anpassen des Reglers an persönliche Anforderungen OK

H INSTALLATEUR

EINSTELLUNGEN

Anpassen des Reglers an die Heizungsanlage (nur vom Installateur) OK

Installationseinstellungen ändern

Achtung!

Diese Einstellungen sollten nur vom Installateur durchgeführt werden, da sie die Sicherheit und Funktion des Heizungssystem beeinflussen können

10. Fehleranzeigen

In diesem Fall wird „Err“ blinkend angezeigt. Es können folgende Fehler angezeigt werden:

Bei allen Fehlern wird mit 30 % der Zeit geheizt.

KONFIGURATION Ober- und Unterteil passen nicht zusammen

gnur zusammengehörige Komponenten verwenden

gSpannung aus- und wieder einschalten

EXT SENSOR 1. Fühlerbruch/Fühlerkurzschluss des Fernfühlers

gAustausch des Fernfühlers

2. Über- oder Unterschreitung des Anzeigebereiches

KOMMUNIKATION Kommunikation zwischen Ober- und Unterteil gestört

gOberteil abziehen und wieder aufstecken

gSpannung aus- und wieder einschalten

11. Widerstandstabelle für Fernfühler

Temperatur Widerstand Temperatur Widerstand

10 °C 66,8 kΩ30 °C 26,3 kΩ

20 °C 41,3 kΩ 40 °C 17,0 kΩ

25 °C 33 kΩ 50 °C 11,3 kΩ

Wie kann der Temperaturregler verwendet werden

T+ Raum auf Komforttemperatur regeln, manuell mit Taste T+ (Menü REGELN)

Temperatur kann über Menü G1 voreingestellt werden

Temperatur für eine Anzahl von Stunden einstellen

siehe Menü TIMER

T- Raum auf Absenktemperatur regeln, manuell mit Taste T- (Menü REGELN)

Temperatur kann über Menü G2 voreingestellt werden

Den Regler an die Benutzergewohnheiten apassen

siehe Menü BENUTZER-EINSTELLUNGEN

T* Raum auf eine andere Temperatur regeln, manuell mit Taste + – (Menü REGELN)

(gültig bis zur nächsten Wahl von T+, T-, ECO)

Den Regler an die Heizungsanlage anpassen

siehe Menü INSTALLATEUR-EINSTELLUNGEN

ECO Raum auf ECO-Temperatur (z.B. Nachtabsenkung) regeln, automatisch über externen Eingang ECO (Menü REGELN)

Temperatur kann über Menü H7 voreingestellt werden

Dieses Produkt darf nicht über den Hausmüll

entsorgt werden. Bitte nur in speziellen

Einrichtungen für Elektronikschrott entsorgen.

Erkundigen Sie sich bei den örtlichen Behörden

zur Recycling Beratung.

Product specificaties

Merk:	EBERLE
Categorie:	Thermostaat
Model:	FIT np 3L

Heb je hulp nodig?

Als je hulp nodig hebt met EBERLE FIT np 3L stel dan hieronder een vraag en andere gebruikers zullen je antwoorden

Uw naam*

Jouw email*

Schrijf hier uw vraag

Handleiding Thermostaat EBERLE

EBERLE RTR-E 3545 Handleiding

22 Augustus 2023

EBERLE RTR-E... Handleiding

22 Augustus 2023

EBERLE RTR 7... Handleiding

22 Augustus 2023

EBERLE Instat plus 868-r Handleiding

22 Augustus 2023

EBERLE INSTAT 868-rep repeater Handleiding

22 Augustus 2023

EBERLE KLR-E 7037 Wintergartenregler Handleiding

22 Augustus 2023

EBERLE Easy 3P Handleiding

22 Augustus 2023

EBERLE INSTAT 868-a1Up Handleiding

22 Augustus 2023

EBERLE RTR 9311 Handleiding

22 Augustus 2023

EBERLE FITnp 3R Handleiding

22 Augustus 2023

Handleiding Thermostaat

Nieuwste handleidingen voor Thermostaat

Techno Line TM 3010 Handleiding

18 November 2024

Ferguson FS1TH Handleiding

17 November 2024

EQ-3 HM-RC-19 Handleiding

16 November 2024

EQ-3 CC-RT-N Handleiding

16 November 2024

Delta Dore TYDOM 1.0 Handleiding

16 November 2024

Delta Dore Tybox 5701 FP Handleiding

16 November 2024

Delta Dore Tybox 33 Handleiding

16 November 2024

Delta Dore Tybox 5702 FP Handleiding

16 November 2024

Delta Dore Tybox 31 Handleiding

16 November 2024

Delta Dore TYBOX 827 W RF Handleiding

16 November 2024
