Pagina 1/2
Bedienungs- und
Installationsanleitung

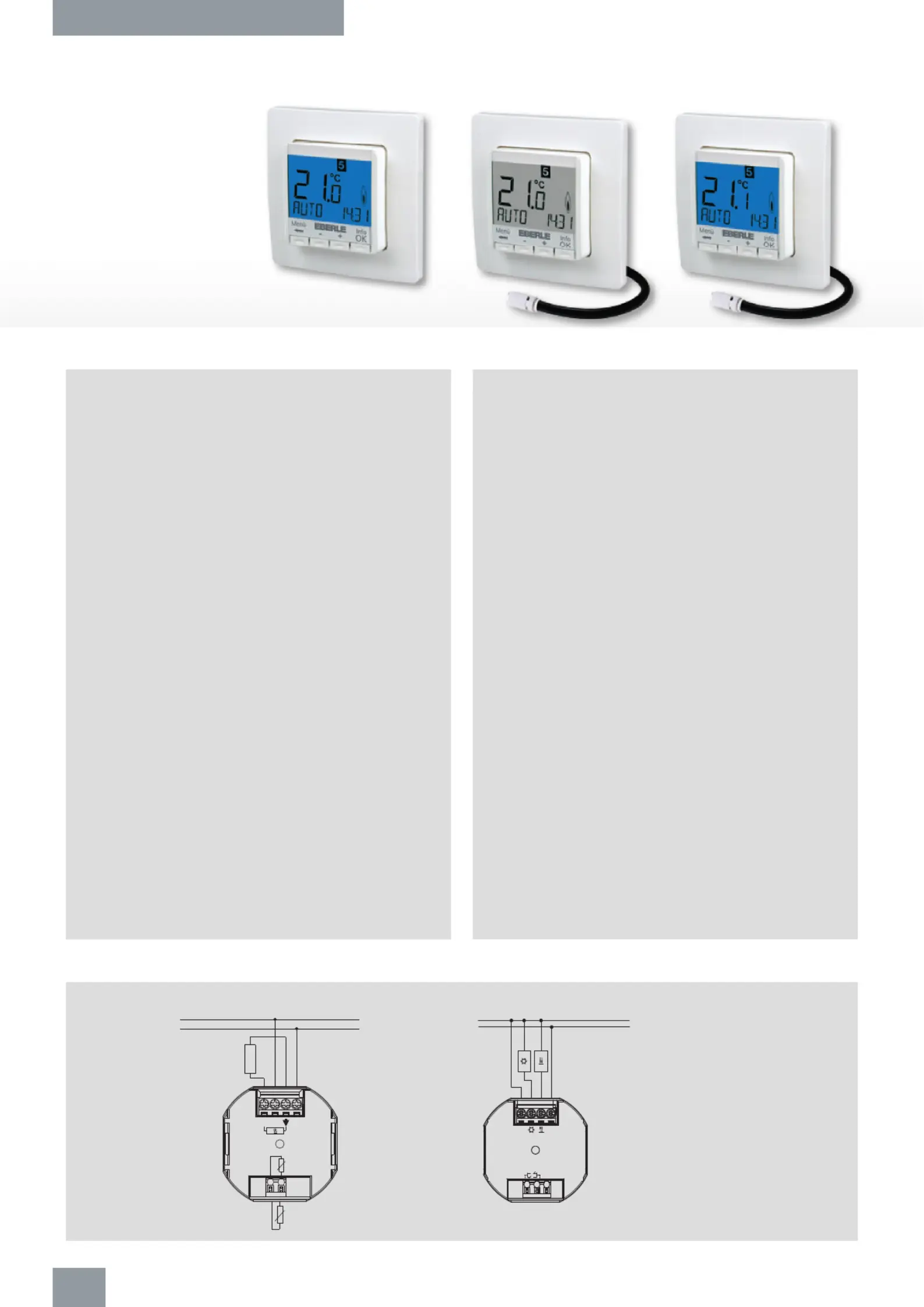

Raumtemperaturregler FIT 3R
468 931 003 417-2
쮕
1 Funktionsprinzip
Der programmierbare Thermostat FIT ermöglicht es,
Schaltzeiten (bis zu 9 je Tag) und Temperaturen entsprechend
den persönlichen Gewohnheiten einzustellen. Nach der
Installation zeigt der Regler automatisch die aktuelle Uhrzeit
und Raumtemperatur. In der Betriebsart Automatik (AUTO)
wird die Heizung automatisch nach den Schaltzeiten und
Temperaturen geregelt, die in Programm 1 eingestellt sind
(siehe 8.). Die Temperatur wird geregelt in Abhängigkeit von
der Raum-Temperatur die vom internen oder Fernfühler
gemessen wird. Die Heizung wird eingeschaltet, wenn die
Temperatur unter den eingestellten Wert sinkt.
2 Installation
3 Verwendung
Der elektronische Raumtemperaturregler FIT 3R kann ver-
wendet werden zur Regelung der Raumtemperatur in
Verbindung mit:
• Stellantrieben bei Fußboden- und Konvektorheizungen
• Öl- oder Gaswarmwasserheizungen
• Umwälzpumpen
• Wärmepumpen
• Elektro-Heizgeräten
4 Eigenschaften
• Einzeilige Textanzeige zur vereinfachten Bedienung
• Hintergrundbeleuchtung
• Echtzeituhr (Einstellung von Jahr, Monat, Tag, Uhrzeit)
• automatische Sommer-Winterzeitumschaltung
• max 9 Schaltzeiten pro Tag (je Tag verschieden)
• Voreingestellte und anpassbare Zeitprogramme
• Optimum-Start (Temperatur wird zur eingestellten Zeit
erreicht)
• Programmierbar bei abgenommenem Bedienteil
• Abschaltfunktion, Taste Vfür 10 Sek drücken
• Urlaubsfunktion mit Datumsangabe (Urlaub von….bis)
• Kurzzeit-Timer (Party) für stundenweise Änderung der
Temperatur
• Energieverbrauchsanzeige (Einschaltzeit * Kosten) für die
letzten 2 Tage, -Woche, -Monat, -Jahr
• Energiekosten pro Stunde einstellbar
• Frostschutz
• Einstellbereich der Temperatur begrenzbar
• Unbefugtensicherung
• Bedienersprachen einstellbar
• Reglerverfahren PWM oder 2-Punkt (Ein/Aus)
• Wiedereinschaltverzögerung der Heizung
• Ventilschutz
• Anpassung an Ventile stromlos geschlossen/offen
Achtung!
Das Gerät darf nur durch einen Elektro-Fachmann geöffnet
und gemäß dem Schaltbild im Gehäusedeckel bzw. dieser
Anleitung installiert werden. Dabei sind die bestehenden
Sicherheitsvorschriften zu beachten. Um Schutzklasse II zu
erreichen, müssen entsprechende Installationsmaßnahmen
ergriffen werden. Dieses unabhängig montierbare elektro-
nische Gerät dient der Regelung der Temperatur aus-
schließlich in trockenen und geschlossenen Räumen, mit
üblicher Umgebung. Das Gerät entspricht EN 60730, es
arbeitet nach der Wirkungsweise 1C
Fernfühler F 190 021 (als Zubehör)
8. Voreingestellte Programme
Der Regler verfügt über 3 voreingestellte Zeit- und
Temperaturprogramme. Als Stan dard ein stellung ist Programm
1 eingestellt (siehe unten). Falls dieses Programm den
Vorstellungen entspricht, brauchen keine Änderungen vorge-
nommen werden.
Zur Auswahl eines anderen Programms
9. G1 (Programm wählen)
Programm 1
Montag bis Freitag
Schaltzeit 12345 6
Uhrzeit 06:00 08:30 12:00 14:00 17:00 22:00
Temperatur °C 21,0 18,0 21,0 18,0 21,0 15,0
Samstag und Sonntag
Schaltzeit 12345 6
Uhrzeit 07:00 10:00 12:00 14:00 17:00
23:00/22:00*
Temperatur °C 21,0 18,0 21,0 21,0 21,0 15,0
*23:00/22:00 = 23:00 für Samstag
Programm 2
Montag bis Freitag
Schaltzeit 12345 6
Uhrzeit 06:00 08:30 12:00 14:00 17:00 22:00
Temperatur °C 21,0 18,0 21,0 18,0 21,0 15,0
Samstag und Sonntag
Schaltzeit 1 2
Uhrzeit 07:00
23:00/22:00*
Temperatur °C 21,0 15,0
*23:00/22:00 = 23:00 für Samstag
Programm 3
Montag bis Freitag
Schaltzeit 1 2 3 4
Uhrzeit 06:00 08:30 17:00 22:00
Temperatur °C 21,0 18,0 21,0 15,0
Samstag und Sonntag
Schaltzeit 1 2 3 4
Uhrzeit 07:00 10:00 12:00
23:00/22:00*
Temperatur °C 21,0 18,0 21,0 15,0
*23:00/22:00 = 23:00 für Samstag
Hinweise zum Programmieren
• Die Einstellfunktionen beenden sich automatisch 3 Minuten
nach dem letzten Tastendruck, ohne zu speichern
Sie kehren in die vorher aktive Betriebsart zurück
(AUTO, MAN, URLAUB, TIMER, ZUHAUSE)
• Eingabe eines Code: mit +– den Wert einstellen -> OK
• Bei den Benutzer- und Installateur-Einstellungen werden
beim Aufrufen der Menüpunkte die Kapitelnummern der
Anleitung angegeben z.B. G1 für „Programm wählen“ oder
H2 für „Regelungs-Art“
• In der Reihenfolge der Nummern können Lücken vor -
kommen
Fehlerbeseitigung
1. Es wird zu spät warm:
a. Stimmen die programmierten Schaltzeiten und die
Uhrzeit?
b. Ist „optimum Start“ eingeschaltet? (siehe H7)
Hatte der Regler genügend Zeit (einige Tage),
die Daten des Raumes zu ermitteln?
c. war Sommer/Winterzeit Umschaltung (siehe G5)
2. Der Regler nimmt keine Eingaben mehr an:
Ist der Zugriffschutz eingeschaltet? (siehe G6)
3. Der Einstellbereich der Temperatur ist begrenzt:
Ist die Temperaturbegrenzung eingestellt (siehe G7)
4. Die Temperaturanzeige ändert sich nicht:
ist Anzeige der Solltemperatur aktiviert (siehe G10)
6:00 h 8:00 h 10:00 h 12:00 h 14:00 h 16:00 h 18:00 h 20:00 h 22:00 h
Mo – Fr
Sa – So
6:00 h 8:00 h 10:00 h 12:00 h 14:00 h 16:00 h 18:00 h 20:00 h 22:00 h
Mo – Fr
Sa – So
6:00 h 8:00 h 10:00 h 12:00 h 14:00 h 16:00 h 18:00 h 20:00 h 22:00 h
Mo – Fr
Sa – So
Elektrischer Anschluss
Anschluss gemäß Schaltbild
Für Massivleiter, Querschnitt 1 bis 2,5 mm2
Anschluss des Fernfühlers
Fernfühler F 193 720 oder F 190 021 (optional)
Zur Messung der Raumtemperatur kann anstelle des internen
Fühlers ein Fernfühler verwendet werden. Bei Anschluss des
Fernfühlers wird automatisch der interne Fühler abgeschaltet.
Der Fühler sollte in einem Schutzrohr verlegt werden. Dies
erleichtert einen späteren Austausch. Der Fernfühler kann mit
einer 2-adrigen Leitung für 230 V bis ca. 50 m verlängert
werden. Enge Parallelführung mit Netzleitungen z. B. im
Kabelkanal, ist zu vermeiden.
Um auf den internen Fühler zurückzuschalten, muss „Reset
alles“ ausgeführt werden (alle Einstellungen vorher notieren
und wieder richtigstellen).

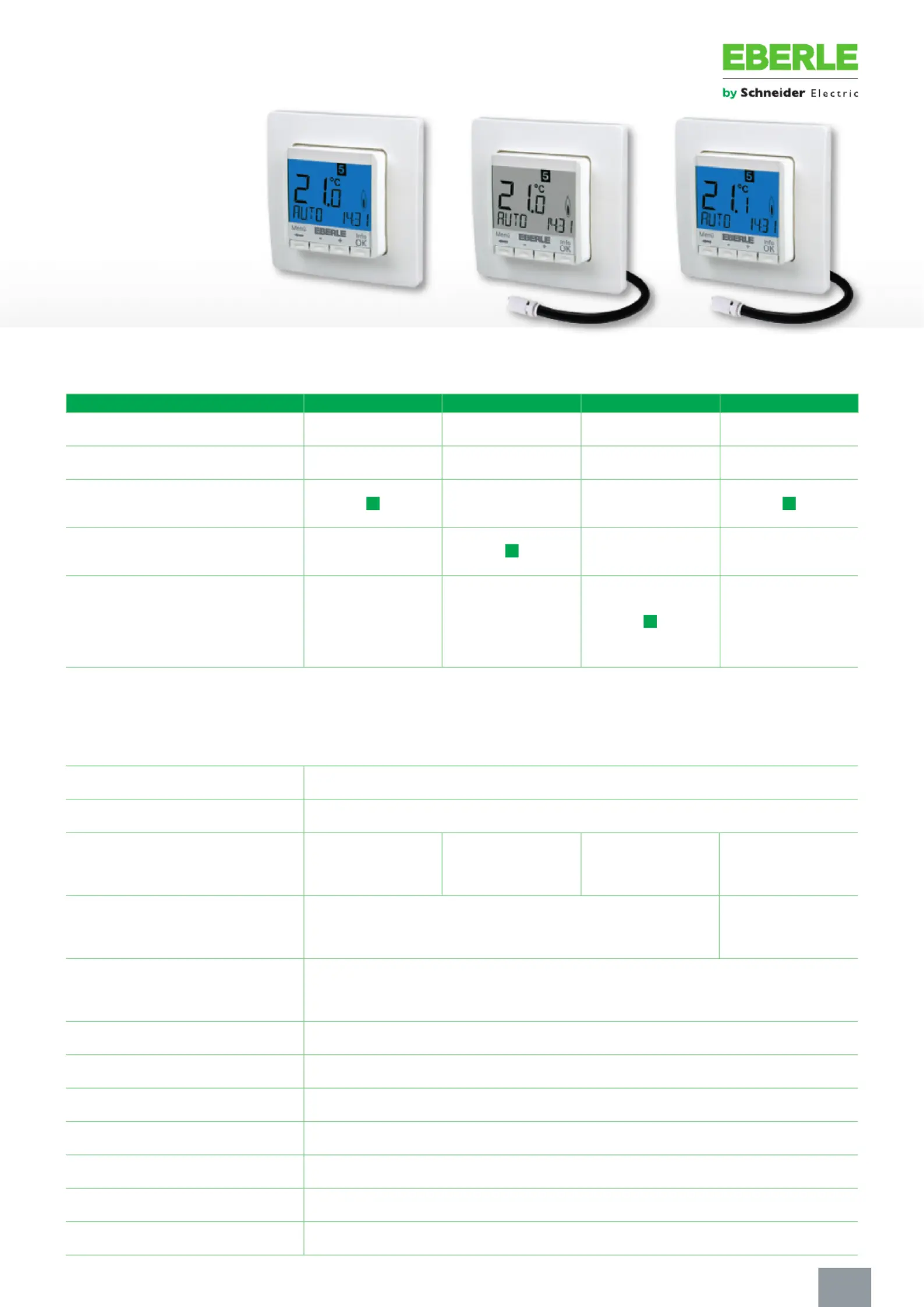

6 Technische Daten
Bestellbezeichnung FIT 3R
Spannungsversorgung 230 V AC 50 HZ (195…253V)
Temperatur-Einstellbereich 5 °C ... 30°C; in 0,5 °C Schritten
Temperaturanzeige 0,1 °C Schritte
Ausgang
Relais Schließer, potential-gebunden
Schaltstrom 10mA ... 10 (4) A, 230 V~
Ausgangssignal Pulsweitenmodulation (PWM)
oder 2-Punkt (Ein/Aus)
PWM-Zykluszeit einstellbar
Minimale Schaltzeit 10 Minuten
Leistungsaufnahme ~ 1,2 W
Ganggenauigkeit < 4 Min / Jahr
Gangreserve ~ 10 Jahre
Fernfühler (optional) F 193 720, Länge 4m, F 190 021
Umgebungstemperatur
Betrieb 0°C bis 40°C (ohne Betauung)
Lagerung -20 °C bis 70 °C (ohne Betauung)
Bemessungs-Stoßspannung 4 kV
Temperatur für die
Kugeldruckprüfung 115 °C
Spannung und Strom
für Zwecke der EMV-
Störaussendungsprüfungen 230V, 0,1 A
Schutzart IP 30
Schutzklasse II (siehe Achtung)
Softwareklasse A
Verschmutzungsgrad 2
Gewicht ~ 100g
7 Schaltbild / Maße
Fernfühler F 193 720 (als Zubehör)
Achtung: Leitung spannungsfrei schalten
Achtung!
Die Fühlerleitungen führen Netzspannung.
Sensor
LNN
230 V~ 50Hz
L
N
Last /
Load
aktueller Tag
aktuelle Raum-
Temperatur
Es wird geheizt
(Blinkt wenn Unter -
teil nicht verfügbar
(abgezogen, ohne
Spannung))
Hilfe Text
Betriebsart AUTO
aktuelle Zeit 14:31
Der Regler soll an einer Stelle im Raum montiert werden, die:
• für die Bedienung leicht zugänglich ist
• frei ist von Vorhängen, Schränken, Regalen etc.
• freie Luftzirkulation ermöglicht
• frei ist von direkter Sonneneinstrahlung
• frei ist von Zugluft (z. B. Öffnen von Fenstern/Türen)
• nicht direkt von der Wärmequelle beeinflusst wird
• nicht an einer Außenwand liegt
• ca. 1,5 m über dem Fußboden liegt
Einbau
in Unterputzdose Ø 60 mm ("55er")
• Bedienteil abziehen
• Blendrahmen abziehen
• Montage in umgekehrter Folge
Achtung!
Montage nur in nichtleitenden
(Plastik) Unterputzdosen.
5. Montage
Zum Einführen oder Entfernen eines flexi-
blen Drahtes den Betätiger eindrücken.
Die Drähte müssen so montiert werden, daß der Plastik -
streifen als Isolation zur Befestigungsschraube wirkt.
Achtung!
Länge der
Abisolierung
der Drähte
max. 8 mm.
9 Funktionsbeschreibung und Bedienung
Tasten zum Bestätigen /Aktivieren
+ – in AUTO (-) Ändern der Temperatur bis zur nächsten Schaltzeit, OK
Anzeige durch Minus hinter AUTO (AUTO-).
Erster Tastendruck zeigt die eingestellte Temperatur, jeder weitere verändert sie.
+ – in Menüs Bewegen durch die Menüs
OK Bestätigen der Einstellung / Auswahl
Info Zeigt zusätzliche Infos in AUTO, MAN, TIMER, URLAUB, ZUHAUSE. Zum Beenden, Taste nochmal
Menu Einstieg ins Menü, +– zum Bewegen
VEinen Schritt zurück
V für 10 Sek.Angeschlossene Heizung Ausschalten. Anzeige dann AUS. Details siehe G4
Hauptmenü zum Bestätigen /Aktivieren
AMENU Mit +– die einzelnen Menüpunkte aufrufen
B AUTO Die Temperatur wird automatisch nach den Zeit- und Temperaturvorgaben des aktuellen Programms OK
geregelt, siehe G1. Mit den Tasten +– kann die Temperatur bis zur nächsten Schaltzeit geändert werden.
CMAN Die Temperatur wird dauerhaft auf die hier eingestellte Temperatur geregelt. Änderung mit Tasten +– OK
D TIMER Die Temperatur wird auf die hier eingestellte Anzahl von Stunden und die hier eingestellte OK
Temperatur geregelt. URLAUB wird abgebrochen. Danach wieder AUTO
E URLAUB Die Temperatur wird auf die hier eingestellte Anzahl von Tagen und die hier eingestellte Temperatur OK
geregelt. Urlaub beginnt um 0h des ersten Tages, er endet um 24h des letzten Tages, danach wieder AUTO.
In der Zeit bis der Urlaub beginnt ist AUTO aktiv. Während der AUTO Phase ist keine Änderung der
Temperatur möglich. TIMER wird abgebrochen.
FZUHAUSE Die Temperatur wird nach dem hier eingestellten Programm geregelt (unabhängig von AUTO). OK
Das Programm ist für alle Tage gleich. Die Voreinstellung entspricht dem Programm vom Montag.
Beenden immer durch den Benutzer, z.B. durch Wahl von AUTO. Verwendung: Urlaub zuhause,
Krankheit usw.
G BENUTZER Anpassen des Reglers an persönliche Anforderungen OK
EINSTELLUNGEN
H INSTALLATEUR Anpassen des Reglers an die Heizungsanlage (nur vom Installateur) OK
EINSTELLUNGEN
G BENUTZER Anpassen des Reglers an persönliche Anforderungen
Vorein
-
EINSTELLUNGEN
stellung
1 Programm wählen Auswahl eines der voreingestellten Programme, siehe 8. P1
(Bei Programmwechsel werden Änderungen nicht gespeichert)
2 Schaltzeiten einstellen Ändern von Zeit und Temperatur des gewählten Tages (des aktiven Programms siehe 8.) wie bei
Jede Schaltzeit kann bis zur Vorherigen reduziert werden oder bis 00:00h G1
Jede SZ kann bis 23:50 erweitert werden danach erscheint ->>> dies bedeutet die SZ liegt im nächsten Tag gewählt
Durch Drücken von Taste +oder –bei ->>> kann wieder eine SZ eingestellt werden. Es sind max 9 SZ möglich.
Die Erste Ziffer zeigt die SZ z.B 3.12:00- 14:00 zeigt die 3. Schaltzeit
SZ können auch für Tagesblöcke eingegeben werden, durch Auswahl beim Einstellen der Tage (Mo...Fr,
Sa/So; Mo-So). Zum Beenden der Programmierung mehrfach Vdrücken
3 Uhr einstellen Datum und Uhrzeit einstellen
4 Heizung Aus Schaltet den Reglerausgang ab, Anzeige AUS. der Regler bleibt an Spannung. NO
Frostschutz wenn dieser aktiviert ist, siehe H6.
Wiedereinschalten durch aktivieren einer Betriebsart z.B. AUTO, MAN usw. oder durch Taste Vfür 10 Sek.
Bei Wiedereinschalten per Taste Voder über dieses Menü wird AUTO aktiviert
5 Sommer/Winter-Um- Auswahl ob automatische Sommer/Winter-Zeit Umschaltung YES
schaltung
6 Zugriffs-Schutz Schützt den Regler vor nicht autorisierter Benutzung. Reaktivieren durch Code = 93 NO
7 Temperatur Grenzen Begrenzt die einstellbare Temperatur, wenn beide Werte gleich sind ist keine Änderung mehr möglich. 5; 30 °C
unten/oben Dies hat Einfluss auf: AUTO, MAN, URLAUB, TIMER, ZUHAUSE, Programmierung.
Aktives Programm / Betriebsart wird nicht automatisch beeinflusst.
8 Kosten/h für Energie Eingabe der geschätzten Energiekosten je Stunde (Cent/h), für den Bereich der vom Regler geregelt wird 10
9 Verbrauch von Energie Zeigt näherungsweise den Energieverbrauch des geregelten Bereiches,
bisher für die letzten: 2 Tage, Woche (7 Tage), Monat (30 Tage), Jahr (365 Tage).
Beim aktuellen Tag wird bis zur aktuellen Stunde gerechnet. Bei Ãœberlauf wird 9999 angezeigt.
Berechnung: Einschaltzeit der Heizung x Kosten je Stunde. Rücksetzen siehe H9
10 Solltemperatur anzeigen Anzeige der Solltemperatur anstelle der Raumtemperatur NO
11 Temperatur Korrektur Anpassen der Temperaur an persönliche Bedürfnisse 0,0
13 Licht Dauerhaft aus, kurzzeitig nach Tastendruck KURZ
14 Sprache Auswahl der Bediensprache
15 Info Anzeige von Regler-Typ und -Version
16 Reset nur Benutzer Nur die BENUTZER EINSTELLUNGEN werden auf die Werkseinstellungen zurückgesetzt NO
Einstellungen Der Energiezähler wird nicht gelöscht, siehe dazu H9.
Installationseinstellungen ändern
H INSTALLATEUR Anpassen des Reglers an die Heizungsanlage (nur vom Installateur)
Vorein
-
EINSTELLUNGEN
stellung
0 Code Für diese Einstellungen muss ein Code (= 7) eingegeben werden. Er ist für eine Stunde gültig
1 Heizungsart Für dieses Heizungssystem kann der Regler verwendet werden RAUM
2 Regelungs-Art PWM oder Ein/Aus kann gewählt werden. Bei PWM kann die Zykluszeit (in Minuten) eingestellt werden.
PWM/10
Kurz für schnelle, lang für langsame Heizsysteme
4 Verzögerung für Wenn der Ausgang abgeschaltet wurde, dauert es die hier eingestellte Zeit bis wieder eingeschaltet wird 5 Min.
Wiedereinschalten Wirkt nicht bei PWM
5 Ventilschutz Das Relais wird für die angegebene Zeit aktiviert, täglich um 10.00h 3 Min.
6 Frostschutz Einstellung der Frostschutz-Temperatur. Die Temperatur wird auf diesen Wert geregelt, 5 °C
nur wenn der Regler ausgeschaltet ist siehe G4
7 Optimum start Die Temperatur wird zu der Zeit erreicht, die im Programm eingestellt ist. YES
Während der Vorheizzeit wird AUTO_ angezeigt
8 Stellantrieb Wenn ein Stellantrieb stromlos offen verwendet werden soll. NO
stromlos offen
9
Energie-Zähler rücksetzen
Der Zähler wird auf 0 gesetzt NO
11 Reset alles Alle INSTALLATEUR- und BENUTZER Einstellungen werden auf die Werkseinstellungen zurückgesetzt NO
10. Fehleranzeigen
In diesem Fall wird „Err“ blinkend angezeigt. Es können folgende Fehler angezeigt werden:
Bei allen Fehlern ist das Relais aus.
Achtung! Diese Einstellungen sollten nur vom Installateur durchgeführt werden, da sie die Sicherheit und Funktion des
Heizungssystem beeinflussen können.
➔➔
Wie kann der FIT Temperaturregler verwendet werden
Temperatur vorübergehend ändern (bis zur nächsten Schaltzeit)
siehe bei Tasten, + – in AUTO
Temperatur für ein vorgegebenes Datum einstellen
siehe Hauptmenü URLAUB
Temperatur nach vorgegebenen Profilen regeln
siehe bei Hauptmenü, AUTO
Ein spezielles Programm für besondere Tage einstellen
siehe Hauptmenü ZUHAUSE
Konstante Temperatur einstellen (Handbetrieb = MAN)
siehe Hauptmenü, MAN
Temperatur für ein vorgegebenes Datum einstellen
siehe Hauptmenü Benutzer-Einstellungen
Temperatur für eine Anzahl von Stunden einstellen
siehe Hauptmenü TIMER
Den Regler an die Heizungsanlage anpassen
siehe Hauptmenü Installateur-Einstellungen
KONFIGURATION Ober- und Unterteil passen nicht zusammen
gnur zusammengehörige Komponenten verwenden
gSpannung aus- und wieder einschalten
EXT SENSOR 1. Fühlerbruch/Fühlerkurzschluss des Fernfühlers
gAustausch des Fernfühlers
2. Ãœber- oder Unterschreitung des
Anzeigebereiches
KOMMUNIKATION Kommunikation zwischen Ober- und Unterteil gestört
gOberteil abziehen und wieder aufstecken
gSpannung aus- und wieder einschalten
11. Batterien
Gemäß der EU Richtlinie 2006/66/EG, darf die
Knopfzelle (Batterie) die auf der Leiterplatte
montiert ist, am Ende der Produktlebensdauer
nur von Fachpersonal entnommen werden

Product specificaties

Merk: EBERLE
Categorie: Thermostaat
Model: FIT 3R

Heb je hulp nodig?

Als je hulp nodig hebt met EBERLE FIT 3R stel dan hieronder een vraag en andere gebruikers zullen je antwoorden


Handleiding Thermostaat EBERLE

EBERLE

EBERLE RTR-E 3545 Handleiding

22 Augustus 2023
EBERLE

EBERLE RTR-E... Handleiding

22 Augustus 2023
EBERLE

EBERLE RTR 7... Handleiding

22 Augustus 2023
EBERLE

EBERLE Instat plus 868-r Handleiding

22 Augustus 2023
EBERLE

EBERLE INSTAT 868-rep repeater Handleiding

22 Augustus 2023
EBERLE

EBERLE KLR-E 7037 Wintergartenregler Handleiding

22 Augustus 2023
EBERLE

EBERLE Easy 3P Handleiding

22 Augustus 2023
EBERLE

EBERLE INSTAT 868-a1Up Handleiding

22 Augustus 2023
EBERLE

EBERLE RTR 9311 Handleiding

22 Augustus 2023
EBERLE

EBERLE FITnp 3R Handleiding

22 Augustus 2023

Handleiding Thermostaat

Nieuwste handleidingen voor Thermostaat

Tru Components

Tru Components TCN4S-24R Handleiding

18 December 2024
Tru Components

Tru Components TK4S-14RC Handleiding

18 December 2024
Tru Components

Tru Components TX4S-14R Handleiding

17 December 2024
Warmup

Warmup 5iE Handleiding

16 December 2024
Warmup

Warmup +Kit Handleiding

16 December 2024
Nobo

Nobo Connect SWT-IZW Handleiding

15 December 2024
Nobo

Nobo Connect SWT-IZB Handleiding

11 December 2024
Hive

Hive Thermostat Handleiding

10 December 2024
GENERAL Life

GENERAL Life HT15S Handleiding

9 December 2024
GENERAL Life

GENERAL Life HT15 Handleiding

9 December 2024
