Pagina 1/4

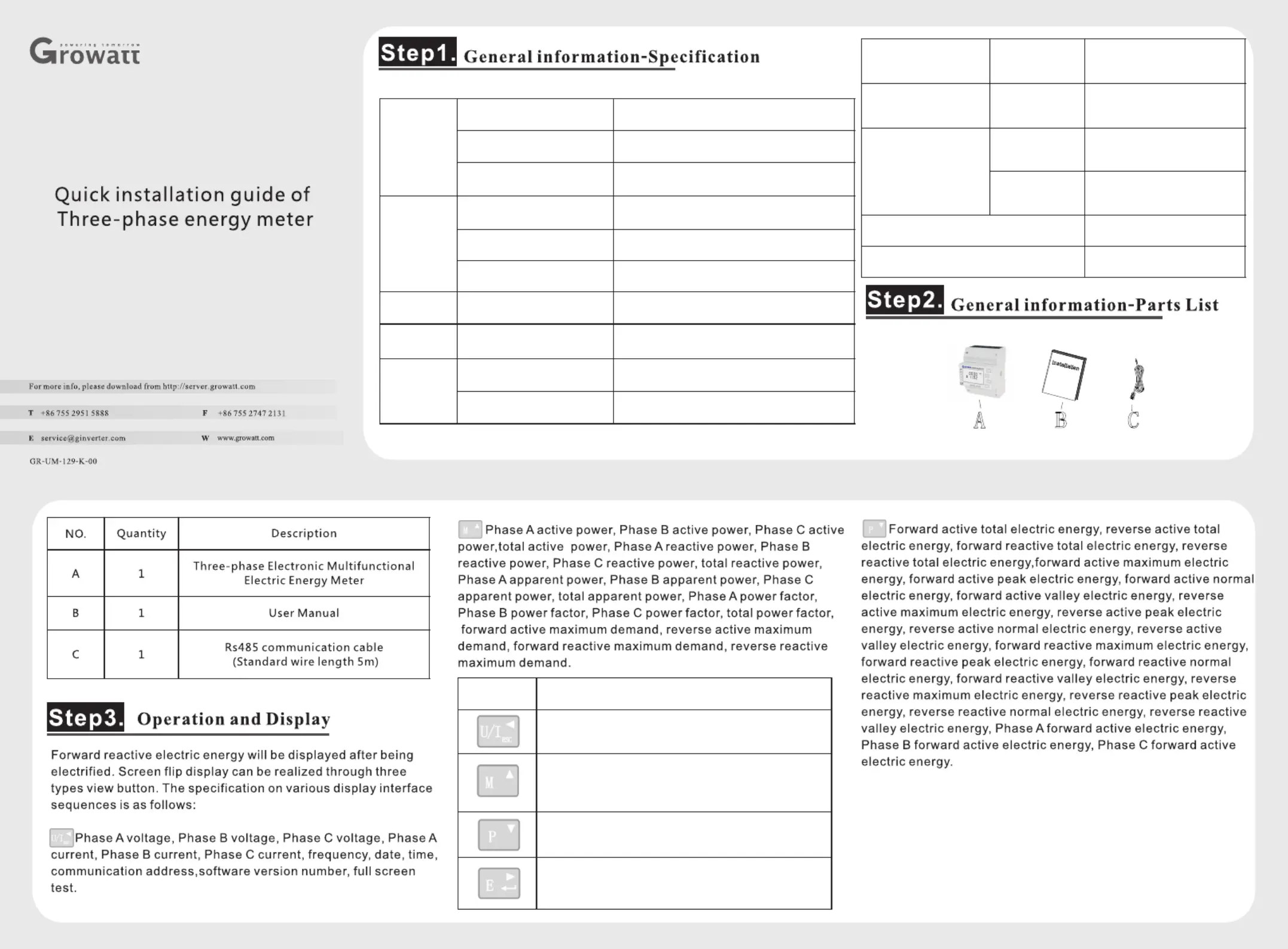

Voltage
input
Rated voltage
3×220/400V
Reference frequency
50Hz/60Hz
Power consumption
<2W
Current
input
Input current
0.5-10(100)A
Starting current
0.004Ib
Power consumption
<1VA (maximum current)
Pulse
Pulse width
200/100/60ms
Pulse constant
400imp/kWh
Communi-
cation
Interface
RS485(A+, B-)
Protocol
MODBUS, DL/T 645-2007
Overall
dimension
L×W×H
100mm×72mm×66mm
Maximum onnecting
capacity
Flexible cable
16mm^2
Temperature range
Working
temperature
-25 ~55℃ ℃
Storage
temperature
-40 ~70℃ ℃
Humidity
≤90%(no condensation)
Altitude
<2000m
Buttonicon
Button function
Selects the Voltage and Current display screens
In Set-up Mode, this is the “Left” or “Back” button.
Select the Frequency and Power factor display
screens
In Set-up Mode, this is the “Up” button
Select the Power display screens
In Set-up Mode, this is the “Down” button.
Select the Energy display screens
In Set-up mode, this is the “Enter” or “Right” button

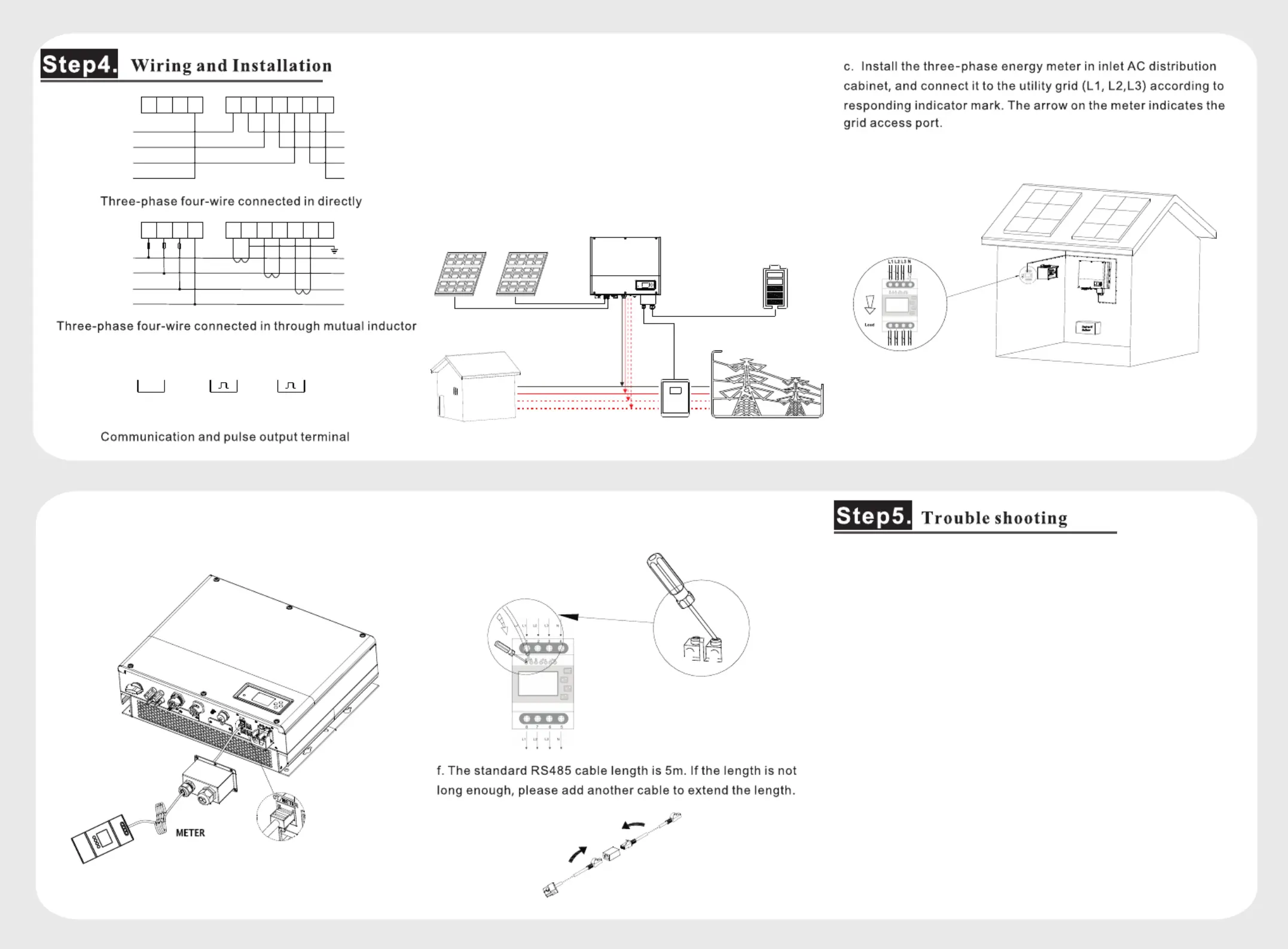

1 3 5 N L1 L1' L2 L2' L3 L3' N'
A
B
C
N
1 3 5 N L1 L1' L2 L2' L3 L3' N'
A
B
C
N
***
. . .
B A - + - +
RS485 Clock1 pulse Clock2 pulse
G
1.LED status the indicator LED is flashing or off.:
Description:
( )1 the red light is pulse output. the flash frequency of the red light
can show the power strength. the bigger power measured,the red
light will flash faster.
2 Fault description the measurement is not inaccurate.. :
Suggestion check the wiring of inlet and outlet of energy meter: .
Namely make sure that the wiring of A B C three phase of energy, / / ( )
/ / meter is matched with the A B C phase of utility grid.
3.Fault description the energy meter failed to communicate with :
SPH.
Suggestion:
( ) “ “ “ “1 check the CT mode of SPH is energy meter mode .
( ) + - 2 check the voltage between A and B is within the range of
+( . ~ . )4 4 4 5 V
( ) . 3 check the RS485 communication cable is right That is to say
the A B of energy meter is matched to A B of SPH Also +/ + +/ - . ,
make sure the wiring is fixed firmly .
a When SPH series products are used in three phase power grid. -
, “ “ system please set the CT mode” of SPH as Meter Mode”.
More details please refer to SPH user manual. ,
b. When connecting three-phase energy meter, SPH gets the
information of the sum of three-phase active power to process the
logical control by RS485 communication.
Note: We describe Growatt-SPH6000 and Growatt-SPH11000
TL3-HV as “SPH” as below.
d.Connect the end of the RS485 cable to SPH RJ45(Sensor)
port.
e. Connect the A+ of RS485 cable to Pin7 and B- of it to Pin8.
Me te r
Lo ad
RS -4 85
∑ ≥P 0 , Charge
∑ ≤P 0 , Di scha rge
L1
L2
L3
N
