Pagina 1/7

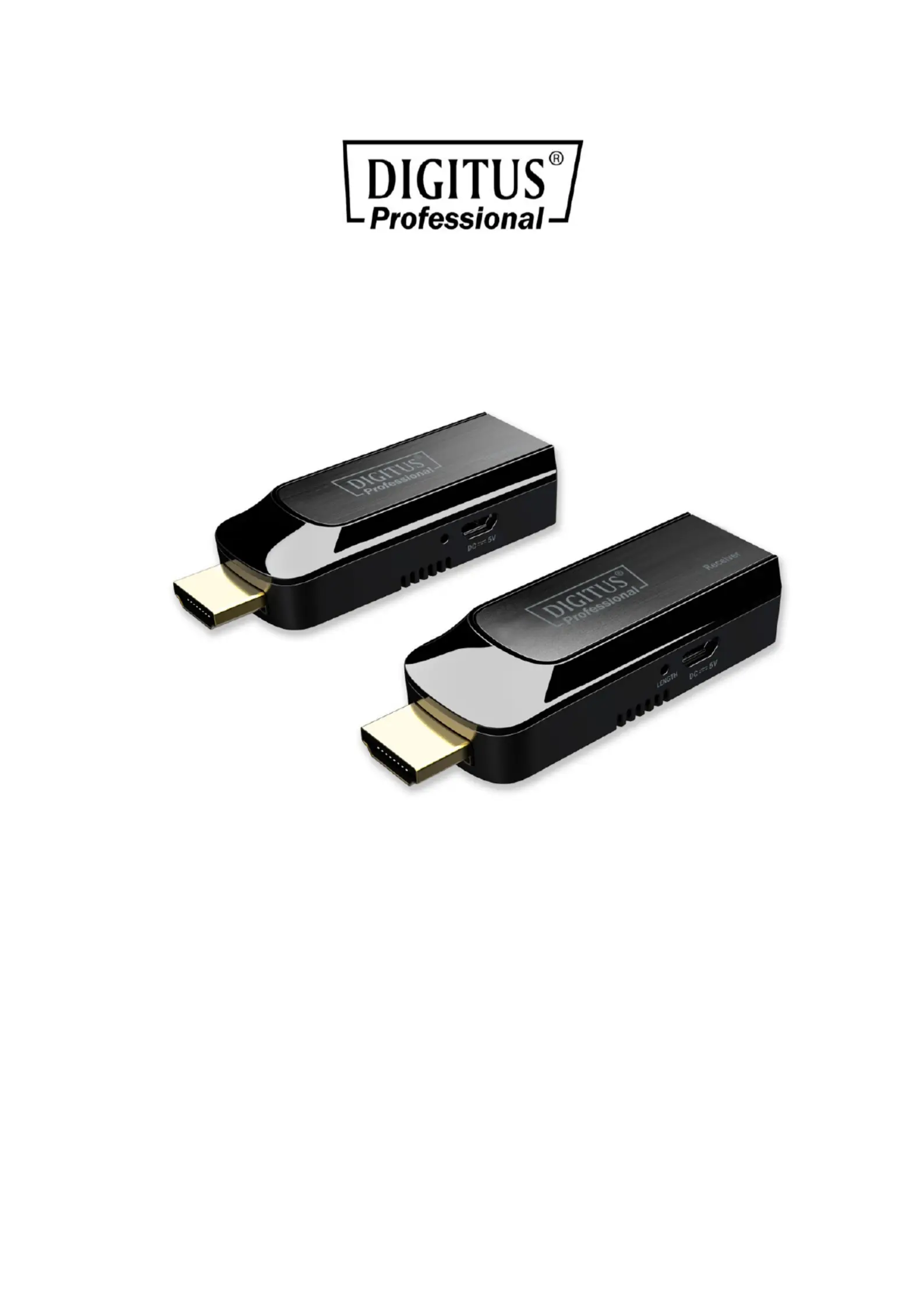

Mini HDMI-extender, Full HD
Handleiding
DS-55203
Productintroductie
Deze HDMI-extender bevat een zender (TX) en een ontvanger (RX) die paarsgewijs
werken. Dit laat ongecomprimeerde transmissie en extensie toe van een Full
HD1080p@60Hz HDMI-signaal via een CAT6/6A/7-netwerkkabel. De transmissie-
afstand strekt tot 50 meter zonder vertraging. Dit product is ideaal voor
AV-transmissie in toepassingen van HD-conferentiesystemen, HD-video-opnames,
HD-multimedia onderwijssystemen, home entertainment, bewegwijzering enz.
Belangrijke veiligheidsvoorschriften
Gelieve de volgende veiligheidsinstructies aandachtig door te lezen voordat u het
product installeert en gebruikt:
1. Verwissel de zender (TX) en de ontvanger (RX) niet vóór de installatie.
2. Doe geen hot-swapping wanneer het apparaat werkt.
3. Er is geen stroomvoorziening nodig voor de extender. Gebruik een
micro-USB-kabel om de zender van stroom te voorzien, en de ontvanger krijgt
stroom door de zender.
4. Gelieve geen andere accessoires te gebruiken om de producten van stroom te
voorzien.
5. Als blijkt dat het onstabiel is bij voeding via USB-kabel, kunt u een 5 V-stekker
(met USB-poort) toevoegen om verbinding te maken met de USB-kabel voor
stroomvoorziening.
Producteigenschappen
1. Draagbaar formaat.
2. Ondersteunt HDMI1.3, compatibel met HDCP1.2
3. De ondersteunde resolutie gaat tot Full HD 1080p@60Hz.
4. Gebruik CAT6/6A/7 voor transmissie tot 50 meter
5. Ongecomprimeerd en zonder vertraging.
6. Micro-USB-kabel voor stroomvoorziening, ondersteuning van de ontvanger via
de zender.
7. Plug-and-play, zonder installatie.
Inhoud van de verpakking
Zender (TX) p2-x1 stuk Ontvanger (RX) x 1 stukGebruiksaanwijzing x 1
stuk
USB-kabel x 2
stuks
Specificaties
Onderdeel Beschrijving
Model DS-55203
HDMI prestaties en
interface
HDMI-versie HDMI1.3
HDCP-versie HDCP1.2
Ondersteunde
beeldschermresolutie
480i@60Hz, 480p@60Hz, 576i@50Hz,
576p@50Hz, 720p@50/60Hz,
1080i@50/60Hz, 1080p@50/60Hz
Ondersteunde
audioformaten L/R stereo-audio
Maximale
overdrachtssnelheid
invoer
10,2 Gbps
Kabellengte invoer ≤5 m
(AWG26 HDMI-kabel ondersteunt HDMI1.3)
Kabellengte uitvoer ≤5 m
(AWG26 HDMI-kabel ondersteunt HDMI1.3)
invoer en uitvoer
TMDS-signaal 0,5~1,5Vp-p(TMDS)
invoer en uitvoer
DDC-signaal 5Vp-p(TTL)
Beschermingsniveau ESD-bescherming
1a (contactontlading) niveau 3
1b (luchtspleetontlading) niveau 3
Internationale standaard: IEC61000-4-2
Bedrijfsomgeving
Bedrijfstemperatuur (0°C~50°C) 32°F~122°F
Opslagtemperatuur (-20°C~60°C) -4°F~140°F
Relatieve
luchtvochtigheid 0~90% RH (zonder condens)
Eigenschappen
behuizing
Afmeting 71,35 (L) x 25,9 (B) x 11,05 (H)mm
Materiaal ABS-plastic
Kleur Zwart
Gewicht TX: 10 g RX:10 g
Gemiddelde tijd
tussen defecten
(MTBF)
>30000 uur


Product specificaties

Merk: Digitus
Categorie: AV extender
Model: DS-55203
Kleur van het product: Zwart
Gewicht verpakking: 160 g
Breedte verpakking: 78 mm
Diepte verpakking: 114 mm
Soort: Netwerkzender & -ontvanger
Maximum resolutie: 1920 x 1080 Pixels
Land van herkomst: China
Code UK-handelstarief: 85176200
Power over Ethernet (PoE): Ja
Maximaal bereik: 50 m
Verpakkingsvolume: 515.736 cm³
