USER MANUAL
LDX-4P
Quad-Head DVI-D, USB Keyboard, Mouse
and Audio Extender Over Cat5e/6

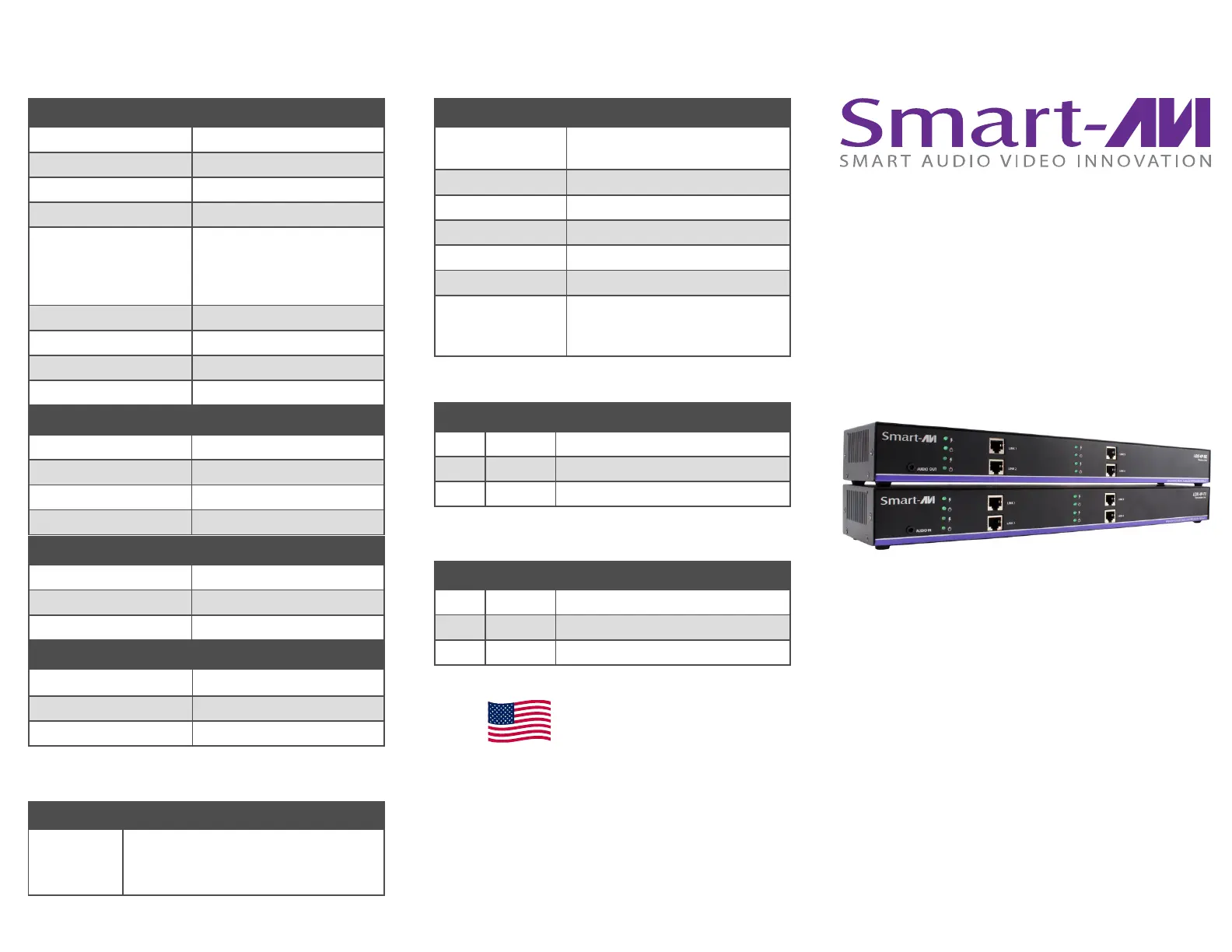

TECHNICAL SPECIFICATIONS
800.AVI.2131
Tel: (818) 503-6200 Fax: (818) 503-6208
11651 Vanowen St. North Hollywood, CA 91605
SmartAVI.com
Designed and
Manufactured in the USA EXTEND QUAD DVI-D, DUAL RS232, USB KEY-
BOARD, MOUSE AND AUDIO UP TO 245 FEET OVER
DUAL CAT5/5E/6 CABLE
VIDEO
Format (4) DVI-D Single Link
Maximum Pixel Clock 165 MHz
Input Interface (TX) (4) DVI-D 29-pin (Female)
Output Interface (RX) (4) DVI-D 29-pin (Female)
Resolution Up to 1920 x 1200 @ 60Hz
and
Up to 4K/2K (3840x2160)
@ 30Hz
DDC 5 volts p-p(TTL)
Input Equalization Automatic
Input Cable Length Up to 20 ft.
Output Cable Length Up to 20 ft.
RS232
Input Interface (2) DB9 (Female)
Output Interface (2) DB9 (Male)
Control Up to 115 Kbps
OTHER
Power External 100-240 VAC/5VDC3A
@15W
Dimensions 5.125 in W x 1 in H x 3.625 in D
Weight 1 lb.
Operating Temp. 0-55 °C (32-131°F)
Storage Temp. -20-85 °C (-4-185 °F)
Humidity Up to 95%
Max Resolution
Video Extension
Distance
245 ft. w/ CAT6 STP
USB
Signal Type USB 1.1
Input Interface (TX) (1) USB Type B (Female)
Output Interface (RX) (2) USB Type A (Female)
Signal Type Stereo Audio
Bandwidth 15MHz, 0dB
Impedance 100 Ohm
Connector 3.5 mini jack, Female
AUDIO PIN Name
2 TxD
3 RxD
5 GND
Description
Transmit Data on DB9 Female
Receive Data on DB9 Female
Ground
PIN Name
2 RxD
3 TxD
5 GND
Description
Receive Data on DB9 Female
Transmit Data on DB9 Female
Ground
RECEIVE ON DB9 FEMALE
TRANSMIT ON DB9 FEMALE
WHAT’S IN THE BOX?
PART NO. DESCRIPTION
LDX-4PS Quad DVI-D, USB, Dual RS-232, and
Audio Extender. Includes: [LDX-4P-TX,
LDX-4P-RX, 2x (PS5VDC3A)]
INTRODUCTION
Using HDBaseT technology, the LDX-4P DVI extender
is capable of sending quad DVI-D signals up to 245
feet over two conventional and inexpensive
CAT5/5e/6 cable. HDBaseT technology is superior to
older DVI extenders that require special CAT6
shielded cable to go a short distance. The SDX-4P
also has USB keyboard and mouse, audio and
RS232 extension, giving you the ability to control
your displays or devices remotely.
CONNECTING THE LDX-4P
1. Power off all devices.
2. Connect the four DVI-D sources (computer) to
the two DVI-D ports on the back of the SDX-4P-
TX.
3. Connect a USB source (computer) to the USB
port on the SDX-4P-TX.
4. Optionally connect RS232 for control functions.
5. Connect the SDX-4P-TX to the SDX-4P-RX using
four CAT5/5e/6 cables.
6. Connect a DVI-D compatible display to each of
the two DVI-D ports on the back of the SDX-
4PRX.
7. Connect USB keyboard and mouse to the USB
ports on the SDX-4P-RX.
8. Optionally connect RS232 to control third-party
devices.
9. Connect the power to the SDX-4P-RX and the
SDX-4P-TX.
10. Power on the display and then the computer.
The EDID of your display will be learned
automatically.

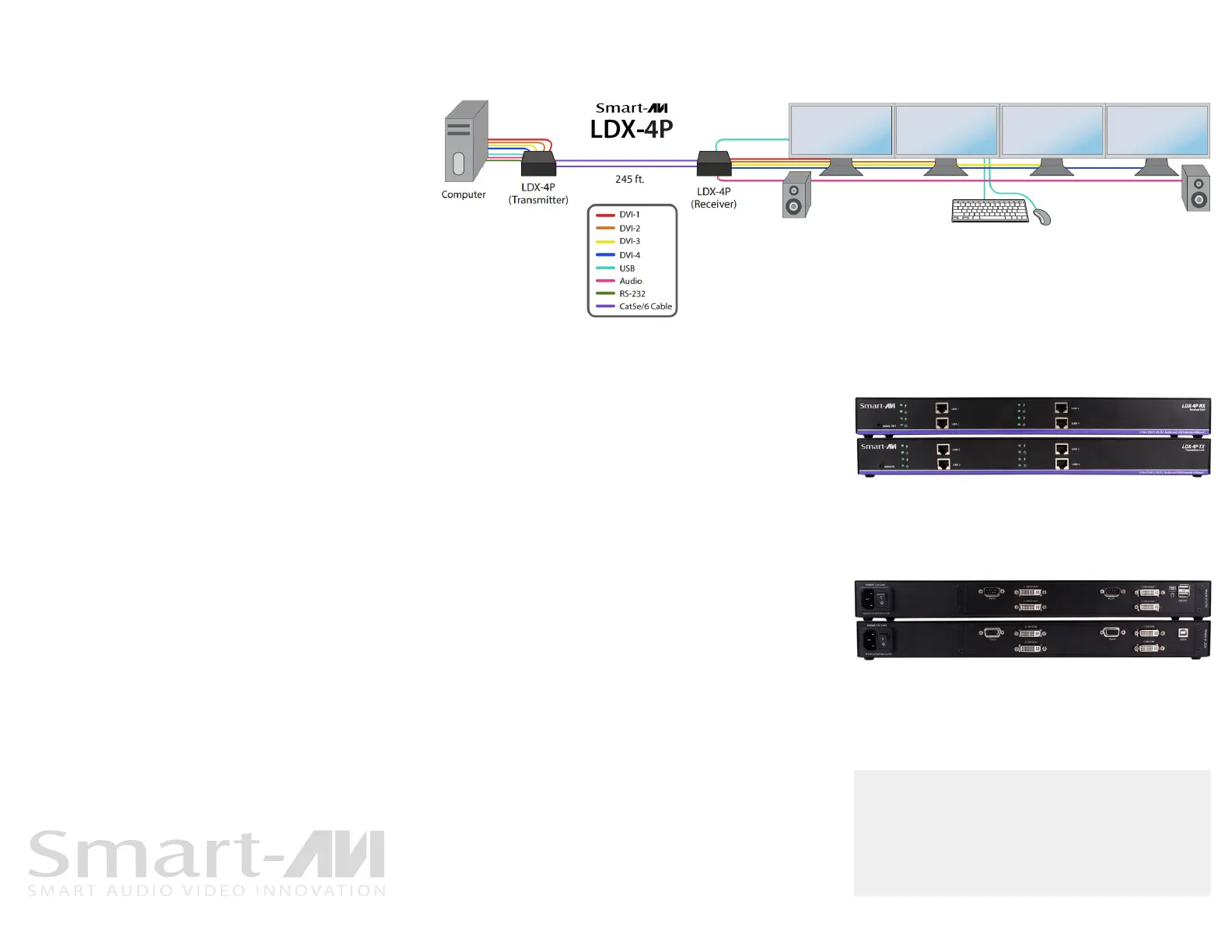

APPLICATION DIAGRAM
LDX-4P (RX/TX) FRONT
LDX-4P (RX/TX) REAR
FEATURES
• Extends dual DVI-D up to 245 feet (75m) from
the source
• HDCP Support
• Supports up to 1920x1200 digital video
resolution @ 60 Hz
• Supports 4K/2K (3840x2160) video resolution
@ 30Hz
• Automatic DDC Learning
• USB Keyboard and Mouse extension
• Uncompressed Video HDBaseT
• RS232 extension allows for remote control of
displays
• External power adapter for transmitter and
receiver unit
• Supports Stereo Sound
• Compatible with Windows, Mac and Linux
Operating Systems
To reach maximum distances with HDBaseT
technology, it is recommended to use the
best possible quality cable available.
CAT5e/6 shielded cabling is ideal for best
performance.
