Pagina 1/100

LI 44630

LI 46630

Gebrauchs- und

Montageanleitung

Operating and

installation instructions

Mode d’emploi et

notice de montage

Gebruiksaanwijzing en

montagevoorschrift

Istruzioni d’uso

e per il montaggio

Instrucciones de uso

y de montaje

Instruções de serviçio

e de montagem

Abb. 1

GAS ELEKTRO

GAZ ELECTR.

KAASU ELETT.

GASS EL.

de Seite 03–15

en page 16 – 28

fr page 29 – 41

nl pagina 42 – 54

it pagina 55 – 67

es página 68 – 80

pt página 81 – 93

Gerätebeschreibung Betriebsarten

Betriebsarten

Abluftbetrieb:

❑Der Lüfter der Dunstabzugshaube saugt

den Küchendunst an und

leitet ihn durch den Fettﬁlter ins Freie.

❑Der Fettﬁlter nimmt die fettigen

Bestandteile des Küchendunstes auf.

❑Die Küche bleibt weitgehend frei von

Fett und Geruch.

DBei Abluftbetrieb der Dunstabzugs-

haube und gleichzeitigem Betrieb

schornsteinabhängiger Feuerungen

(wie z. B. Gas-, Öl- oder Kohleheizgeräte,

Durchlauferhitzer, Warmwasserbereiter)

muss für ausreichend Zuluft gesorgt

werden, die von der Feuerstätte zur Ver-

brennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn

der Unterdruck im Aufstellraum der

Feuerstätte von 4 Pa (0,04 mbar) nicht

überschritten wird.

Dies kann erreicht werden, wenn durch

nicht verschließbare Öffnungen, z. B. in

Türen, Fenstern und in Verbindung mit

Zuluft-/Abluftmauerkasten oder durch

andere techn. Maßnahmen, wie

gegenseitige Verriegelung o. ä., die

Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht

Vergiftungsgefahr durch zurückgesaugte

Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt

die Einhaltung des Grenzwertes nicht

sicher.

Anmerkung: Bei der Beurteilung muss

immer der gesamte Lüftungsverbund der

Wohnung beachtet werden. Bei Betrieb von

Kochgeräten, z. B. Kochmulde und Gas-

herd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbe-

trieb – mit Aktivkohleﬁlter – verwendet wird,

ist der Betrieb ohne Einschränkung

möglich.

Umluftbetrieb:

❑Hierzu muss ein Aktivkohleﬁlter

eingebaut werden (siehe Filter und

Wartung).

Das komplette Montage-Set sowie

die Ersatzﬁlter können Sie beim

Fachhandel erwerben.

Die entsprechenden Zubehör-Nummern

ﬁnden Sie am Ende dieser Gebrauchs-

anweisung.

❑Der Lüfter der Dunstabzugshaube saugt

den Küchendunst an und leitet ihn durch

den Fett- und Aktivkohleﬁlter gereinigt in

die Küche zurück.

❑Der Fettﬁlter nimmt die fettigen

Bestandteile des Küchendunstes auf.

❑Der Aktivkohleﬁlter bindet die

Geruchsstoffe.

Wird kein Aktivkohleﬁlter eingebaut,

können keine Geruchsstoffe des

Küchendunstes gebunden werden.

Schalter Licht/Lüfter Filterauszug

Gebrauchsanweisung

Filter und Wartung

Fettﬁlter:

Zur Aufnahme der fettigen Bestandteile

des Küchendunstes sind Metall-

Fettﬁlter eingesetzt.

Die Filtermatten bestehen aus unbrenn-

barem Metall.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen

Rückständen erhöht sich die

Entﬂammbarkeit und die Funktion der

Dunstabzugshaube kann beeinträchtigt

werden.

Wichtig:

❑Durch rechtzeitiges Reinigen der

Metall-Fettﬁlter wird der Brandgefahr

vorgebeugt, die durch Hitzestau beim

Frittieren oder Braten entstehen kann.

❑Bei normalem Betrieb (täglich 1 bis 2

Stunden) müssen die Metall-Fettﬁlter

1 x im Monat gereinigt werden.

Sättigungsanzeige:

Bei Sättigung der Fettﬁlter blinkt die

Leuchtanzeige.

Spätestens dann Fettﬁlter reinigen.

❑Achten Sie darauf, dass dabei die

Fettﬁlter in regelmäßigem Abstand

(ca. 1 Monat) gereinigt werden.

Reinigen der Metall-Fettﬁlter:

❑Das Reinigen kann in der Geschirrspül-

maschine erfolgen. Dabei ist eine leichte

Verfärbung möglich.

Wichtig:

Stark gesättigte Metall-Fettﬁlter nicht

zusammen mit Geschirr reinigen.

❑Beim Reinigen von Hand, die Fettﬁlter in

heißer Spüllauge einweichen.

Danach abbürsten, gut ausspülen und

abtropfen lassen.

Aus- und Einbauen der Metall-Fettﬁlter:

Achtung: Die Halogenlampen müssen

ausgeschaltet und abgekühlt sein.

1. Ziehen Sie den Filterauszug bis zum

Anschlag aus.

2. Drücken Sie die Rasten am vorderen

Fettﬁlter ein und nehmen Sie den

Fettﬁlter ab.

4. Reinigen Sie die Fettﬁlter.

5. Setzen Sie die gereinigten Fettﬁlter

wieder ein.

6. Löschen Sie die Anzeige .

❑Drücken Sie die Taste .

3. Drücken Sie die Rasten am hinteren

Fettﬁlter ein und nehmen Sie den

Fettﬁlter ab.

Filter und Wartung

Aktivkohleﬁlter:

Zum Binden der Geruchsstoffe beim

Umluftbetrieb.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen

Rückständen erhöht sich die

Entﬂammbarkeit und die Funktion der

Dunstabzugshaube kann beeinträchtigt

werden.

Wichtig:

Durch rechtzeitigen Wechsel des

Aktivekohleﬁlters wird der Brandgefahr

vorgebeugt, die durch Hitzestau beim

Frittieren oder Braten entstehen kann.

Einbauen:

Achtung: Die Halogenlampen müssen

ausgeschaltet und abgekühlt sein.

1. Bauen Sie die Fettﬁlter aus (siehe Aus-

und Einbauen der Metall-Fettﬁlter).

2. Setzen Sie den Aktivkohleﬁlter ein.

3. Rasten Sie die Lasche auf beiden Seiten

ein.

4. Bauen Sie die Fettﬁlter ein

(siehe Aus- und Einbauen der Metall-

Fettﬁlter).

Ausbauen:

Achtung: Die Halogenlampen müssen

ausgeschaltet und abgekühlt sein.

1. Bauen Sie die Fettﬁlter aus.

2. Drücken Sie die Lasche auf beiden

Seiten ein und nehmen Sie den

Aktivkohleﬁlter nach unten ab.

3. Wechsel des Aktivkohleﬁlters:

❑Bei normalem Betrieb (täglich 1 bis 2

Stunden) muss der Aktivkohleﬁlter

ungefähr 1 x im Jahr ausgetauscht

werden.

❑Der Aktivkohleﬁlter ist im Fachhandel

erhältlich (siehe Sonderzubehör auf

der letzten Seite).

❑Nur Originalﬁlter verwenden.

Dadurch wird die optimale Funktion

gewährleistet.

4. Bauen Sie die Fettﬁlter ein.

Entsorgung des alten Aktivkohleﬁlters:

❑Aktivkohleﬁlter enthalten keine

Schadstoffe. Sie können z. B. als

Restmüll entsorgt werden.

Reinigen und Pﬂegen

Dunstabzugshaube durch Ziehen des

Netzsteckers bzw. Ausschalten der

Sicherung stromlos machen.

❑Beim Reinigen der Fettﬁlter die

zugänglichen Gehäuseteile von

abgelagertem Fett reinigen.

Dadurch wird der Brandgefahr

vorgebeugt und die optimale Funktion

bleibt erhalten.

❑Zum Reinigen der Dunstabzugshaube

heiße Spüllauge oder mildes Fenster-

putzmittel verwenden.

❑Kratzen Sie angetrocknete Ver-

schmutzung nicht ab, sondern weichen

Sie diese mit einem feuchten Tuch auf.

❑Keine scheuernden Mittel oder

kratzende Schwämme verwenden.

❑Hinweis: Alkohol (Spiritus) nicht auf

Kunststoffflächen anwenden, es

könnten matte Stellen entstehen.

Vorsicht! Küche ausreichend

belüften, keine offene Flamme.

Die Bedientasten nur mit milder

Spüllauge und einem weichen, feuchten

Tuch reinigen.

Keinen Edelstahlreiniger für die

Bedientasten verwenden.

Edelstahloberﬂächen:

❑Verwenden Sie einen milden nicht

scheuernden Edelstahlreiniger.

❑Reinigen Sie nur in Schliffrichtung.

Edelstahloberﬂächen nicht mit

kratzenden Schwämmen und nicht mit

sand-, soda-, säure- oder chloridhaltigen

Putzmitteln reinigen!

Aluminium-, Lack- und Kunststoff-

oberﬂächen:

❑Verwenden Sie ein weiches, fusselfreies

Fenster- oder Microfasertuch.

❑Keine trockenen Tücher verwenden.

❑Verwenden Sie ein mildes Fenster-

reinigungsmittel.

❑Keine aggressiven, säure- oder laugen-

haltigen Reiniger verwenden.

❑Keine Scheuermittel verwenden.

Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus

und machen Sie durch Ziehen des Netz-

steckers oder Ausschalten der Sicherung

die Dunstabzugshaube stromlos.

Die Halogenbirnen werden bei Betrieb

sehr heiß. Auch einige Zeit nach dem Aus-

schalten besteht noch Verbrennungs-

gefahr.

2. Nehmen Sie den Lampenring mit einem

Schraubenzieher oder ähnlichem ab.

3. Tauschen Sie die Halogenbirne aus

(handelsübliche Halogenbirne, 12 Volt,

max. 20 Watt, Sockel G4).

Achtung: Steckfassung.

Zum Anfassen der Birne ein sauberes

Tuch verwenden.

4. Rasten Sie den Lampenring wieder ein.

5. Stellen Sie durch Einstecken des

Netzsteckers oder durch Einschalten der

Sicherung die Stromversorgung wieder

her.

Hinweis: Sollte die Beleuchtung nicht

funktionieren, kontrollieren Sie, ob die

Lampen richtig eingesteckt sind.

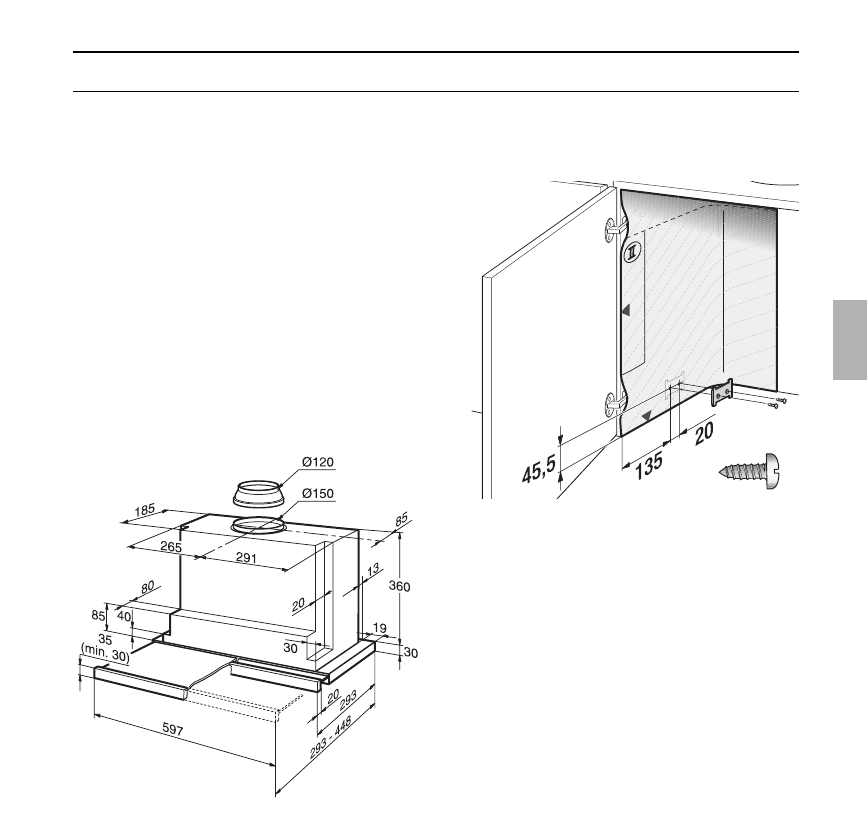

Vorbereiten Oberschrank

Diese Dunstabzugshaube ist zum Ein-

bauen in einen Oberschrank mit folgenden

Abmessungen vorgesehen:

Breite: 600 mm

Tiefe: 293 bis 350 mm

Höhe: mind. 435 mm.

Bei Schranktiefen von mehr als 293 mm

kann die Dunstabzugshaube nach hinten

versetzt werden, um z. B. ein Gewürzbord

vor der Dunstabzugshaube zu ermöglichen.

Dazu die Schablone O

II entsprechend

weiter hinten anlegen.

 Die Stabilität des Schrankes muss

während und nach der Montage

gewährleistet sein.

Auch beim Einbau am Ende der

Küchenzeile.

1. Je zwei Befestigungspunkte – rechts

und links – an den Schrankinnenseiten

anreißen und mit Stichel vorstechen.

Wenn gebohrt wird:

l2 mm – max. 10 mm tief.

Zum Anreißen der Befestigungspunkte

beiliegende Schablone O

II verwenden.

2. Beide Befestigungsplatten anschrauben.

3. Schrank mit Tür aufhängen und

ausrichten.

 Auf Mindestabstand zwischen Koch-

stellen und Dunstabzugshaube achten!

Abb. 1.

Einbauen in den Oberschrank

❑Sollte die Dunstabzugshaube im

Schrank nach hinten versetzt eingebaut

sein, können die Anschläge für den

Filterauszug nach vorne verschoben

werden.

❑Hierzu Schrauben lösen, Anschläge ver-

schieben und Schrauben wieder fest

anziehen.

Abluft Umluft

13,0 13,5

Konstruktionsänderungen im Rahmen der technischen

Entwicklung bleiben vorenthalten.

Gewicht in kg:

2. Griffleiste ausrichten und am Gerät

festschrauben.

Montage der Griffleiste:

An den Filterauszug muss eine

Griffleiste montiert werden.

Die Griffleiste kann eine zum Küchenmöbel

passende Holzleiste, oder eine im Sonder-

zubehör erhältliche Griffleiste sein (siehe

Sonderzubehör auf der letzten Seite).

1. Mit beiliegender Schablone O

III die

Befestigungspunkte an Holzleiste

anreißen und mit Stichel vorstechen.

Wenn gebohrt wird:

l2 mm – max. 10 mm tief.

Ausbauen aus dem Oberschrank

1. Elektrische Verbindung lösen.

2. Rohrverbindungen lösen.

3. Filter ausbauen.

4. Befestigungsschrauben links und rechts

lösen, bis sich die Dunstabzugshaube

nicht mehr weiter absenkt.

Dunstabzugshaube beim Lösen der

Befestigungsschrauben nicht anheben.

5. Dunstabzugshaube kurz anheben bis

die Befestigungslaschen ausrasten und

das Gerät nach unten absenken.

Befestigungsschrauben können

überstehen.

Beim Anheben der Dunstabzugshaube

den Filterauszug nicht mit Gewalt

einschieben.

6. Vorbereiten für erneuten Einbau:

Befestigungsschrauben links und rechts

eindrehen, bis die Laschen seitlich

ausgeschwenkt sind.

Elektrischer Anschluss

Die Dunstabzugshaube darf nur an eine

vorschriftsmäßig installierte Schutzkontakt-

steckdose angeschlossen werden. Die

Schutzkontaktsteckdose möglichst

zugänglich in der Nähe der Dunstabzugs-

haube anbringen.

❑Die Schutzkontaktsteckdose sollte über

einen eigenen Stromkreis angeschlos-

sen werden.

Elektrische Daten:

Sie sind auf dem Typenschild nach

Abnahme der Filterrahmen – im Innenraum

des Gerätes – zu ﬁnden.

Bei Reparaturen das Gerät generell

stromlos machen.

Länge der Anschlussleitung: 1,30 m.

Bei erforderlichem Festanschluss:

Die Dunstabzugshaube darf nur durch

einen beim zuständigen Elektrizitäts-

Versorgungsunternehmen eingetragenen

Elektro-Installateur angeschlossen werden.

Installationsseitig ist eine Trennvorrichtung

vorzusehen. Als Trennvorrichtung gelten

Schalter mit einer Kontaktöffnung von mehr

als 3 mm und allpoliger Abschaltung.

Dazu gehören LS-Schalter und Schütze.

Diese Dunstabzugshaube entspricht den

EG-Funkentstörbestimmungen.

Operating modes

This can be achieved if the combustion air

is able to ﬂow through non-lockable

openings, e.g. in doors, windows and in

conjunction with an air supply/air-intake wall

box or by other technical procedures such

as reciprocal interlocking.

If the air intake is inadequate, there is a

risk of poisoning from combustion gases

which are drawn back into the room.

An air-intake/exhaust-air wall box by itself is

no guarantee that the limiting value will not

be exceeded.

Note: When assessing the overall

requirement, the combined ventilation

system for the entire household must be

taken into consideration. This rule does not

apply to the use of cooking appliances,

such as hobs and ovens.

Unrestricted operation is possible if the

extractor hood is used in recirculating mode

– with activated carbon ﬁlter.

Circulating-air mode:

❑An activated carbon ﬁlter must be ﬁtted

for this operating mode (see Filters and

maintenance).

The complete installation set and

replacement ﬁlters can be obtained from

specialist outlets.

The corresponding accessory numbers

can be found at the end of these

operating instructions.

❑The extractor-hood fan extracts the

kitchen vapours which are puriﬁed in the

grease ﬁlter and activated carbon ﬁlter

and then conveyed back into the

kitchen.

❑The grease ﬁlter absorbs the grease

particles in the kitchen vapours.

❑The activated carbon ﬁlter binds the

odorous substances.

If no activated carbon ﬁlter is installed,

it is not possible to bind the odorous

substances in the cooking vapours.

Light / fan switches Filter drawer

Description of appliance

Operating instructions:

Operating modes

Exhaust-air mode:

❑The extractor-hood fan extracts the

kitchen vapours and conveys them

through the grease ﬁlter into the

atmosphere.

❑The grease ﬁlter absorbs the solid

particles in the kitchen vapours.

❑The kitchen is kept almost free of grease

and odours.

DIf the extractor hood is operated in

exhaust-air mode at the same time as a

ﬂue-type heater (e.g. gas, oil or solid-fuel

heater, instantaneous water heater, boiler),

ensure that there is an adequate air

supply which the heater requires for

combustion.

Safe operation is possible provided that the

partial vacuum in the room in which the

heater is installed does not exceed 4 Pa

(0.04 mbar).

Operating the extractor hood

Cooking vapours are best eliminated

by:

❑Switching on the extractor hood when

you start cooking.

❑Only switching off the extractor hood

a few minutes after you have ﬁnished

cooking.

Fan on / off Light

on / off

Intensive setting

Fan settings

Fan on / off

Intensive setting Reset button with

saturation display

for grease ﬁlter

Fan settings

Light

on / off

Switching off:

The extractor hood can be switched off in

various ways.

Switch-off 1:

❑Sliding switch to 0 – switch off fans.

Switch-off 2:

❑Push in ﬁlter drawer to stop. (Sliding

switch remains as selected).

❑To switch on the extractor again, just

pull out the ﬁlter unit.

The extractor hood will start at the most

recent fan setting.

Light:

The light can be switched on at any time

even when the appliance is off or the ﬁlter

drawer is inserted.

Switching on:

❑Take hold of ﬁlter drawer handle and pull

out the drawer.

❑Select the required fan setting.

Faults

If you have any queries or the appliance is

faulty, please call customer service

(see list of customer service units).

Please give the following details when you

call:

Product no. (E-Nr.) Serial no. (FD)

Enter the numbers in the above box. The

numbers can be found on the rating plate

inside the extractor hood following removal

of the ﬁlter screen.

4. Clean the ﬁlters.

5. Insert the clean ﬁlters back into the hood.

6. Cancel the in the display.

❑Press the button.

Grease ﬁlters:

Metal-mesh ﬁlters are used to trap the

grease particles in the cooking vapours.

The ﬁlter mats are made from non-

combustible metal.

Caution:

As the ﬁlter becomes more and more

saturated with grease, there is an increased

risk of ﬁre and the function of the extractor

hood may be impaired.

Important:

Clean the metal-mesh grease ﬁlters at

regular intervals to prevent the risk of ﬁre

from the accumulation of heat when

deep-fat frying or roasting.

❑If used in normal mode (daily 1 to 2

hours), the metal-mesh grease ﬁlter must

be cleaned 1x a month.

Saturation indicator:

When the grease ﬁlter is saturated, the

indicator starts ﬂashing.

You should now change the grease ﬁlter if

you have not already done so.

❑Ensure that the grease ﬁlters are cleaned

at regular intervals (approx. 1 month).

Cleaning the metal-mesh grease ﬁlters:

❑The ﬁlters can be cleaned in a

dishwasher. However, they may become

slightly discoloured.

Important:

Do not wash highly saturated metal-

mesh grease ﬁlters with other utensils.

❑If cleaning the ﬁlters by hand, soak them in

a hot soap solution. Then brush the ﬁlters,

rinse thoroughly and leave to drain.

Filters and maintenance

Removing and inserting the metal-mesh

grease ﬁlters:

Warning: The halogen bulbs must be

switched off and cool.

1. Pull the ﬁlter drawer all the way out.

2. Depress both catches at the front of the

grease ﬁlter and remove the grease ﬁlter.

3. Depress the catches at the rear of the

grease ﬁlter and remove the grease ﬁlter.

3. Engage the catches at both sides.

4. Insert the metal-mesh grease ﬁlters (see

”Removing and inserting the metal-mesh

grease ﬁlters”).

Removing the ﬁlter:

Warning: The halogen bulbs must be

switched off and cool.

1. Remove the metal-mesh ﬁlters.

2. Depress the catches on both sides of

the ﬁlter and remove the activated

carbon ﬁlter.

3. Replacing the activated carbon ﬁlter:

❑A replacement ﬁlter can be obtained

from any authorized dealer

(see optional accessories).

❑Use original ﬁlters only.

This will ensure maximum

performance.

4. Insert the grease ﬁlters.

Disposing of the old activated carbon

ﬁlter:

❑Activated carbon ﬁlters do not contain

any pollutants and can be disposed of

with domestic refuse.

Filters and maintenance

Activated carbon ﬁlter:

For neutralizing odours in recirculating

mode.

Caution:

As the ﬁlter becomes more and more

saturated with grease, there is an increased

risk of ﬁre and the function of the extractor

hood may be impaired.

Important:

Change the activated carbon ﬁlter promptly

to prevent the risk of ﬁre from the

accumulation of heat when deep-fat frying

or roasting.

Inserting the ﬁlter:

Warning: The halogen bulbs must be

switched off and cool.

1. Remove the metal-mesh ﬁlters

(see "Removing and inserting the metal-

mesh grease ﬁlters").

2. Insert the activated carbon ﬁlter.

Important information

Installation Instructions:

The installation of the extractor hood

above gas cooking devices, at a

minimum height of 650 mm – Fig. 1 – is

permitted provided that the following

nominal heat loads (Hs) are not exceeded:

❑Gas cookers

Load of one hotplate max. 03.0 kW

Load of all hotplates max. 08.3 kW

Load of the oven max. 03.9 kW

❑Gas hobs

Load of one hotplate max. 03.9 kW

Load of all hotplates max. 11.3 kW

❑Gas ceramic hotplate

The nominal heat load speciﬁcations do

not apply to closed gas ceramic hobs.

Always observe the speciﬁcations of the

hob manufacturer.

❑Solid-fuel cookers

The maximum nominal heat loads and

the minimum distance are the same as

for gas cookers.

The extractor hood must not be

installed over a solid fuel cooker – a

potential ﬁre hazard (e.g. ﬂying sparks) –

unless the cooker features a closed,

non-removable cover and all national

regulations are observed.

The smaller the gap between the

extractor hood and hotplates, the greater

the likelihood that droplets will form on the

underside of the extractor hood.

Old appliances are not worthless

rubbish. Valuable raw materials can be

reclaimed by recycling old appliances.

Before disposing of your old appliance,

render it unusable.

You received your new appliance in a

protective shipping carton. All packaging

materials are environmentally friendly and

recyclable. Please contribute to a better

environment by disposing of packaging

materials in an environmentally-friendly

manner.

Please ask your dealer or inquire at your

local authority about current means of

disposal.

The extractor hood can be used in

exhaust air or circulating air mode.

Always mount the extractor hood over

the centre of the hob.

Minimum distance between electric

hob and bottom edge of extractor hood:

430 mm, Fig. 1.

Additional information concerning gas

cookers:

When installing gas hotplates, comply

with the relevant national statutory

regulations (e.g. in Germany: Technische

Regeln Gasinstallation TRGI).

Always comply with the currently valid

regulations and installation instructions

supplied by the gas appliance

manufacturer.

Only one side of the extractor hood

may be installed next to a high-sided unit

or high wall. Gap at least 300 mm.

Prior to installation

Exhaust-air mode

The exhaust air is discharged upwards

through a ventilation shaft or directly

through the outside wall into the open.

DExhaust air must not be discharged via

a smoke or exhaust gas ﬂue which is

already in use or via a shaft which is used

for ventilating rooms in which ﬁreplaces are

located.

Discharge exhaust air in accordance

with official and statutory regulations

(e.g. national building regulations).

Discharge of air into smoke or exhaust air

ﬂues which are not in use requires the

consent of a heating engineer.

DIf the extractor hood is operated in

exhaust-air mode at the same time as a

ﬂue-type heater (e.g. gas, oil or solid-fuel

heater, instantaneous water heater, boiler),

ensure that there is an adequate air

supply which the heater requires for

combustion.

Safe operation is possible provided that the

partial vacuum in the room in which the

heater is installed does not exceed 4 Pa

(0.04 mbar).

This can be achieved if the combustion air

is able to ﬂow through non-lockable

openings, e.g. in doors, windows and in

conjunction with an air supply/air-intake wall

box or by other technical procedures such

as reciprocal interlocking.

If the air intake is inadequate, there is a

risk of poisoning from combustion gases

which are drawn back into the room.

An air-intake/exhaust-air wall box by itself is

no guarantee that the limiting value will not

be exceeded.

Note: When assessing the overall

requirement, the combined ventilation

system for the entire household must be

taken into consideration. This rule does not

apply to the use of cooking appliances,

such as hobs and gas cookers.

The extractor hood can be used without

restriction in circulating air mode – with an

activated carbon ﬁlter.

For exhaust air mode a one-way ﬂap

should be installed in the extractor hood

unless already installed in the exhaust air

pipe or wall box.

If a one-way ﬂap is not enclosed with the

extractor hood, you purchase one from

your dealer.

If the exhaust air is conveyed through

the outside wall, a telescopic wall box

should be used.

Before installation

Optimum efficiency of the extractor

hood:

❑Short, smooth exhaust pipe.

❑As few bends as possible.

❑Pipe diameter as large as possible

(ideally 150 mm dia.) and wide pipe

bends.

If long, rough exhaust-air pipes,

many pipe bends or smaller pipe

diameters are used, the air extraction

rate will no longer be at an optimum

level and there will be an increase in

noise.

❑Round pipes

Short exhaust air pipe:

inside diameter min. 120 mm,

Longer exhaust air pipe:

inside diameter min. 150 mm.

❑Flat ducts must have an inside

cross-section equivalent to that of the

round pipes.

There should be no sharp bends.

l120 mm dia. approx. 113 cm2

l150 mm dia. approx. 177 cm2

❑If pipe diameters differ, insert sealing

strip.

❑Ensure that there is an adequate air

supply for exhaust air mode.

Exhaust air directed backwards:

Only possible inside tall wall cupboards

depending on the size of the exhaust air

pipe.

❑Make a hole in the rear panel of the wall

cupboard, cutting out a notch for the

power supply cable.

Exhaust air directed upwards:

The complete

installation set can

be obtained from

specialist outlets.

The corresponding

accessory numbers

can be found at the

end of these opera-

ting instructions.

1. Make a hole in the top of the wall cupbo-

ard, cutting out a notch for the power

supply cable.

– template O

Ienclosed –.

2. If ﬁtted, cut out the cupboard base to a

min. depth of 270 mm over the entire

width.

Connecting a 150 mm exhaust pipe:

❑Attach the exhaust pipe directly to the air

connector.

Connection of 120 mm lexhaust air

pipe:

❑Attach enclosed reducing connector to

the air outlet.

Holes in the air outlet must be sealed.

❑Attach exhaust air pipe to the reducing

connector.

Circulating-air mode

❑With activated carbon ﬁlter if exhaust-air

mode is not possible.

600

min. 293

287 313

195

min.

435

Ø133/170

270

Preparing the wall cupboard

This extractor hood is designed to be

installed in a wall cupboard with the follo-

wing dimensions:

width: 600 mm

depth: 293 to 350 mm

height: min. 435 mm.

If the cupboard is deeper than 293 mm,

the extractor hood can be moved back,

e.g. to put a spice rack in front of the

extractor hood.

To do this, place the template O

II further

back.

 Ensure that the cupboard is stable both

during and after installation, even if ﬁtted at

the end of a row of kitchen units.

1. Mark two attachment points on both the

right and left inside faces of the cup-

board and make holes with a bradawl.

When you drill:

2 mm diameter – max. 10 mm in depth.

Use the enclosed template O

II to mark

the attachment points.

2. Screw on both attachment plates

3. Attach the door to the cupboard and

align.

 Observe the minimum distance

between hotplates and extractor hood!

Fig. 1.

3. Tighten the two ﬁxing screws with a

screwdriver (cordless).

4. If required, shorten the wall cover to the

required dimension (e.g. saw off).

Attach the wall cover with the enclosed

clips.

Screw the wall cover to the wall

cupboard.

5. Feed the mains connection cable out of

the cupboard.

6. Connect the pipes in the wall cupboard.

– If required, attach the air hose to the

cupboard ceiling –.

7. Re-insert grease ﬁlter

(see Operating instructions).

Note: The extractor hood housing can be

clad inside the wall cupboard (e.g. with

chipboard).

If so, observe the following:

❑The intermediate base must not be

placed on the extractor hood housing.

❑Never attach cladding to the housing.

❑Provide access for customer service.

Fitting into wall cupboard

Check door alignment and readjust if

necessary.

1. Remove grease ﬁlter

(see Operating instructions).

2. Lift the extractor hood into the cupboard

from below until both ﬁxing lugs have

locked ﬁrmly into position.

❑Align the extractor hood in the

cupboard.

❑Carefully tighten both fastening screws.

Check that the extractor hood is

secure in the cupboard.

Fitting into wall cupboard

❑If the extractor hood is to be installed

further back in the cupboard, the stops

for the ﬁlter drawer can be moved

forwards.

❑To do this, undo the screws, move the

stops and retighten the screws.

2. Align handle moulding and screw to the

appliance.

Exhaust air Circulating air

13,0 13,5

We reserve the right to construction changes within the

context of technical development.

Weight in kg:

Attaching the handle moulding:

A handle moulding must be attached to

the ﬁlter drawer.

This handle moulding may be a wooden

strip which matches the kitchen units or a

handle moulding available as an optional

accessory (see optional accessories on the

back page).

1. Using the enclosed template O

III , mark

the attachment points on the wooden

strip and make holes with a bradawl.

When you drill:

2 mm dia – max. 10 mm in depth.

Electrical connection

WARNING: THIS APPLIANCE MUST BE

EARTHED

IMPORTANT: Fitting a Different Plug:

The wires in the power cord are colour-

coded as follows:

Green and Yellow – Earth

Blue – Neutral

Brown – Live

If you ﬁt your own plug, the colours of

these wires may not correspond with the

identifying marks on the plug terminals.

Proceed as follows:

1. Connect the green and yellow (Earth)

wire to the terminal in the plug marked

‘E’ or with the symbol ( ), or

coloured green or green and yellow.

2. Connect the blue (Neutral) wire to the

terminal in the plug marked ‘N’ or

coloured black.

3. Connect the brown (Live) wire to the

terminal marked ‘L’, or coloured red.

The extractor hood may be connected to

a correctly installed earthed socket only.

Attach the earthed socket near the

extractor hood in an accessible position.

❑The earthed socket should be

connected via its own power circuit.

If appliances do not feature the OFF

delay function, the indicator may start ﬂas-

hing when the extractor hood has been

switched off for several hours via a separa-

te switch, even though the grease ﬁlters are

not yet saturated.

(See instructions for use, section on ﬁlter

and maintenance).

Electrical speciﬁcations:

These can be found on the rating plate

inside the appliance following removal of

the ﬁlter frames.

Before carrying out repairs, always

isolate the appliance.

Length of the connection cable: 1.30 m.

If permanent connection is required:

The extractor hood may only be connected

by an electrician registered with the local

electricity board.

A disconnecting device must be provided

on the installation side. Switches with a

contact opening of more than 3 mm and

all-pole disconnection are regarded as

disconnecting devices. These include LS

switches and contactors.

This extractor hood complies with EU

regulations on interference suppression.

1. Disconnect from power.

2. Disconnect pipes.

3. Remove ﬁlters.

4. Undo right and left ﬁxing screws until the

extractor hood cannot drop any further.

Do not lift the extractor hood when

undoing the ﬁxing screws.

5. Raise the extractor hood brieﬂy until the

ﬁxing lugs detach and the appliance can

be lowered.

Fastening screws may project.

When raising the extractor hood, do not

force in the ﬁlter drawer.

6. Preparing for re-installation:

Screw in the left and right ﬁxing screws

until the lugs are pressed out at the

sides.

Removal from the wall

cupboard

Modes de fonctionnement

On y parvient en présence d'ouvertures non

obturables ménagées par ex. dans les por-

tes, fenêtres et en association avec des

ventouses télescopiques d'admission/

évacuation de l'air à travers la maçonnerie

ou par d'autres mesures techniques telles

qu'un verrouillage réciproque ou assimilé

permettant à l'air d'affluer pour assurer la

combustion.

En cas d'afflux d'air insuffisant, risque

d'intoxication par réaspiration des gaz

de combustion.

La présence d'une ventouse télescopique

d'apport et d'évacuation d'air ne suffit pas

à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situati-

on, toujours tenir compte de l'ensemble

des moyens d'aération du logement. Cette

règle ne vaut généralement pas si vous utili-

sez des appareils de cuisson (table de cuis-

son et cuisinière à gaz).

Si la hotte recycle l'air aspiré au moyen

d'un ﬁltre au charbon actif, son

fonctionnement ne s'assortit d'aucune

restriction.

Air recyclé:

❑La hotte doit, dans ce cas, être équipée

d'un ﬁltre au charbon actif (voir le ﬁltre et

son entretien).

Vous pouvez vous procurer le kit de

montage complet ainsi que les ﬁltres de

rechange auprès de votre revendeur

spécialisé.

Vous trouverez les numéros de référence

des accessoires correspondants à la ﬁn

de la présente notice d'utilisation.

❑Le ventilateur de la hotte aspirante aspire

les buées qui traversent le ﬁltre à graisse

et celui à charbon actif avant de revenir

dans la cuisine.

❑Le ﬁltre à graisse retient les particules

solides en suspension dans les buées de

cuisson.

❑Le ﬁltre à charbon actif retient les

substances odoriférantes.

Si vous n'incorporez aucun ﬁltre au

charbon actif, impossible de retenir les

odeurs présentes dans les buées de

cuisson.

Commutateur

Lumière/Ventilateur Tiroir-ﬁltre

Description de l'appareil

Mode d’emploi:

Modes de fonctionnement

Air évacué à l'extérieur:

❑Le ventilateur de la hotte aspire les

buées de cuisson qui traversent un ﬁltre

à graisse avant de regagner

l'atmosphère extérieure.

❑Ce ﬁltre retient les particules grasses

solides en suspension dans les buées de

cuisson.

❑Les particules grasses ne se déposent

plus dans la cuisine, les odeurs de

cuisson disparaissent.

DSi la hotte évacue l'air à l'extérieur et

si le logement comporte des moyens de

chauffage (tels par ex. des appareils de

chauffage au gaz, au fuel ou au charbon,

chauffe-eau instantanés ou à accumulation)

raccordés à une cheminée, veillez

impérativement à ce que l'apport d'air

soit suffisant pour assurer la marche du

chauffage à combustion.

Un fonctionnement sans risque est possible

si la dépression dans le local où le foyer de

chauffage est implanté ne dépasse pas 4

Pascals (0,04 mbars). 29

Avant la première utilisation

Remarques importantes:

❑La présente notice d'emploi vaut pour

plusieurs versions de l'appareil.

Elle peut contenir des descriptions

d'accessoires ne ﬁgurant pas dans votre

appareil.

❑Cette hotte aspirante est conforme aux

dispositions de sécurité applicables.

Les réparations ne doivent être

effectuées que par un spécialiste.

Des réparations inexpertes

s'assortissent de risques

considérables pour l'utilisateur.

Ne ﬂambez aucun mets sous la hotte.

Les ﬂammes risqueraient d'atteindre le

!ﬁltre à graisse et d'y mettre le feu.

L'utilisation d'une hotte aspirante

au-dessus d'un foyer à combustible solide

(charbon, bois, etc.) n'est autorisée qu'à

certaines conditions (voir la notice de

montage).

Table de cuisson au gaz / Cuisinières à

gaz

Utilisez toujours les foyers au gaz

correctement.

Important:

Les ﬂammes produites par les foyers au

gaz doivent toujours être recouvertes par la

vaisselle de cuisson.

Dans le cas contraire, la hotte aspirante

pourrait être endommagée par la chaleur

intense dégagée par les ﬂammes nues

!du foyer.

❑Lisez attentivement la présente notice

d'emploi avant d'utiliser votre appareil

pour la première fois. Elle contient des

informations importantes non seulement

pour votre sécurité mais aussi pour

l'utilisation et l'entretien de l'appareil.

❑Rangez la présente notice de montage

et d'emploi soigneusement pour pouvoir

la remettre à un futur propriétaire de

l'appareil.

Si l'appareil est endommagé, sa mise

en service est proscrite.

Le branchement et la mise en service

ne doivent être effectués que par un

spécialiste.

Si le cordon d'alimentation de cet

appareil a été endommagé, il faut conﬁer

son remplacement au fabricant ou à son

service après-vente, ou encore à une

personne possédant des qualiﬁcations

identiques, pour éviter de créer des

risques.

Eliminez les matériaux d'emballage

conformément à la réglementation (voir la

notice de montage).

Ne faites marcher la hotte aspirante

qu'ampoules montées sur leur douille.

Remplacez immédiatement les

ampoules défectueuses pour empêcher

une surcharge des ampoules restantes.

N'utilisez jamais la hotte aspirante sans

ﬁltre à graisse.

Les graisses ou huiles surchauffées

peuvent s'enﬂammer facilement.

Par conséquent, surveillez toujours les plats

(frites par ex.) qui se préparent à l'aide de

matières grasses ou d'huiles.

Utilisation de la hotte aspirante

La méthode la plus efficace pour

supprimer les buées de cuisson consiste à

❑Enclencher la hotte aspirante en début

de cuisson.

❑Eteindre la hotte aspirante quelques

minutes après la ﬁn de la cuisson.

Ventilateur

Marche / Arrêt

Eclairage

Marche / Arrêt

Aspiration intensive

Puissances d'aspiration

Ventilateur

Marche / Arrêt

Aspiration intensive Touche de réinitialisation

avec indicateur de

saturation des ﬁltres à

graisse

Puissances d'aspiration

Eclairage

Marche / Arrêt

Coupure:

Vous pouvez éteindre la hotte aspirante de

plusieurs manières différentes.

Arrêt 1:

❑Ramenez le curseur sur 0 pour arrêter

les ventilateurs.

Arrêt 2:

❑Pousser l’élément coulissant du ﬁltre

jusqu’à la butée. (L'interrupteur reste sur

la position choisie auparavant).

❑Pour réenclencher la hotte, tirez

simplement le tiroir-ﬁltre à vous.

Le ventilateur démarre à la puissance

correspondant à la position actuelle du

curseur.

Eclairage:

Vous pouvez utiliser l'éclairage à tout

moment, même appareil arrêté ou tiroir-ﬁltre

escamoté.

Enclenchement:

❑Tirez le tiroir-ﬁltre par sa poignée.

❑Réglez le ventilateur sur la puissance

voulue.

Dérangements

Si vous avez des questions à poser ou en

cas de dérangement, appelez s.v.p. le

service après-vente.

(Voir la liste des agences du service après-

vente).

Lors de votre appel, veuillez mentionner les

numéros suivants:

N° E FD

Inscrivez les numéros correspondants de

votre hotte dans le cadre ci-dessus. Ces

numéros se trouvent sur la plaque

signalétique accessible, une fois le ﬁltre

retiré, à l'intérieur de l'appareil.

Retrait et mise en place des ﬁltres à

graisse en métal:

Attention: les ampoules halogènes doivent

s'être éteintes et avoir refroidi.

1. Tirez le tiroir-ﬁltre jusqu'à la butée.

2. Appuyez sur les crans situés sur les

ﬁltres à graisse avant, puis retirez ce

ﬁltre.

4. Nettoyer les ﬁltres à graisse.

5. Une fois nettoyés, remettez les ﬁltres à

graisse en place.

6. Faites s'effacer la mention .

❑Appuyez sur la touche .

3. Appuyez sur les crans situés sur les

ﬁltres à graisse arrière, puis retirez les

ﬁltres à graisse.

Filtre et entretien

Filtres à graisse:

Vous pouvez utiliser divers ﬁltres pour

retenir les particules grasses en

suspension dans les buées de cuisson.

Ces nattes ﬁltrantes sont en métal

incombustible.

Attention:

Plus elles se saturent en particules grasses

et plus elles risquent de s'enﬂammer.

D'autre part, leur saturation risque de gêner

le bon fonctionnement de la hotte.

Important:

Prévenez tout risque d'incendie en net-

toyant à temps les ﬁltres à graisse en métal.

Ce risque est dû à l'accumulation de

chaleur pendant la friture ou le rôtissage.

❑En service normal (1 à 2 heures par jour),

il faudra nettoyer les ﬁltres à graisse

métalliques 1 fois par mois.

Indicateur de saturation:

Lorsque les ﬁltres métalliques sont saturés,

l'indicateur à LEDs se met à clignoter.

Nettoyez les ﬁltres au plus tard à ce

moment-là.

❑Veillez à nettoyer les ﬁltres à graisse à

intervalles réguliers (env. 1 fois par mois).

Nettoyage des ﬁltres à graisse en métal:

❑Ces ﬁltres sont nettoyables au lave-

vaisselle. Ils peuvent changer légèrement

de couleur au lavage.

Important:

Ne lavez pas en même temps la vaisselle

et les ﬁltres métalliques fortement

saturés en matière grasse.

❑Si vous les nettoyez à la main, mettez les

ﬁltres à tremper pendant plusieurs heures

dans de l'eau très chaude additionnée de

produit à vaisselle.

Ensuite, brossez les ﬁltres, rincez-les bien

puis laissez-les goutter.

3. Faites encranter les pattes des deux

côtés.

4. Remontez les ﬁltres à graisse en métal

(voir la section intitulée "Retrait et mise

en place des ﬁltres à graisse en métal).

Retrait du ﬁltre:

Attention: les ampoules halogènes doivent

s'être éteintes et avoir refroidi.

1. Retirez les ﬁltres à graisse en métal.

2. Appuyez sur les pattes situées des deux

côtés puis retirez le ﬁltre à charbon actif

par le bas.

3. Changement du ﬁltre à charbon actif:

❑Vous pouvez vous procurer un ﬁltre à

charbon actif de rechange dans le

commerce spécialisé. Voir la section

sur les accessoires spéciaux.

❑N'utilisez qu'un ﬁltre d'origine.

Vous garantirez ainsi un fonctionne-

ment optimal de la hotte.

4. Remontez les ﬁltres à graisse.

Mise au rebut du ﬁltre à charbon actif

usagé:

❑Les ﬁltres à charbon actif ne contiennent

aucune substance nocive. Vous pouvez

les mettre à la poubelles de déchets

résiduels.

Filtre et entretien

Filtre à charbon actif:

Ce ﬁltre sert à retenir les substances

odoriférantes lorsque la hotte recycle l'air.

Attention:

Plus elles se saturent en particules grasses

et plus elles risquent de s'enﬂammer.

D'autre part, leur saturation risque de gêner

le bon fonctionnement de la hotte.

Important:

Un changement à temps des ﬁltres à

charbon actif prévient le risque d'incendie.

Ce risque est dû à l'accumulation de

chaleur qui se produit pendant une friture

ou la cuisson d'un rôti.

Mise en place du ﬁltre:

Attention: les ampoules halogènes doivent

s'être éteintes et avoir refroidi.

1. Retirez d'abord les ﬁltres à graisse (voir

la section intitulée "Retrait et mise en

place des ﬁltres à graisse en métal).

2. Mettez en place le ﬁltre à charbon actif.

Remarques importantes

Notice de montage:

Le montage de la hotte aspirante à la

distance minimum de 650 mm au-dessus

de foyers au gaz – voir ﬁg. 1 – n'est admis

que si les charges thermiques nominales ci-

dessous ne sont pas dépassées:

❑Cuisinières à gaz

Charge thermique d'un

foyer 3,0 kW maxi.

Charge thermique de tous

les foyers 8,3 kW maxi.

Charge thermique du four 3,9 kW maxi.

❑Tables de cuisson au gaz

Charge thermique d'un

foyer 3,9 kW maxi.

Charge thermique de tous

les foyers 11,3 kW maxi.

❑Tables de cuisson vitrocéramique au

gaz

Les charges thermiques nominales

indiquées ci-dessus ne valent pas pour

les tables de cuisson uniformément en

vitrocéramique. Veuillez impérativement

respecter les indications publiées par le

fabricant de la table de cuisson

vitrocéramique.

❑Cuisinières à combustible solide

Les charges thermiques nominales

maximales et la distance minimum à

respecter valent comme pour les

cuisinières à gaz.

Au-dessus d'un foyer à combustible

solide générateur d'un risque d'incendie (par

projection d'étincelles par ex.), le

montage de la hotte ne sera admis que si ce

foyer est équipé d'un couvercle fermé et

inamovible et si le montage ne

contrevient pas à la réglementation

nationale. Cette restriction ne vaut pas pour

les cuisinières à gaz et les foyers aux gaz.

Plus l'écart est faible entre la hotte

aspirante et les foyers et plus il se pourra

que la vapeur montant des casseroles se

condense et forme des gouttes sur la face

inférieure de la hotte.

Les anciens appareils ne sont pas des

déchets sans valeur.

Leur élimination respectueuse de

l'environnement permet de récupérer de

précieuses matières premières.

Avant de vous débarrasser de l'appareil,

rendez-le inutilisable.

Pour vous parvenir en parfait état, votre

nouvel appareil a été conditionné dans un

emballage qui le protège efficacement.

Tous les matériaux d'emballage utilisés

sont compatibles avec l'environnement et

recyclables. Aidez-nous à éliminer

l'emballage en respectant l'environnement.

Demandez à votre revendeur ou à votre

mairie quelles sont les formes de recyclage

actuellement possibles.

Cette hotte peut évacuer l'air à

l'extérieur ou le recycler.

Fixez toujours la hotte bien centrée

au-dessus des foyers de la table de

cuisson.

L'écart minimum entre les foyers

électriques et le bord inférieur de la hotte

doit être de 430 mm, voir ﬁg. 1.

Remarques supplémentaires

concernant les cuisinières à gaz:

Lors du montage de foyers gaz, veuillez

respecter les dispositions légales en

vigueur dans votre pays (En Allemagne par

ex: les Règles technique TRGI régissant

l'installation du gaz).

Respectez les prescriptions et

consignes d'encastrement en leur version

applicable publiées par les fabricants

d'appareils au gaz.

La hotte aspirante ne pourra cotoyer

que sur un côté un meuble haut ou une

paroi haute. Ecart minimum: 300 mm.

L'air vicié est évacué vers le haut par un

conduit d'aération ou directement à l'air

libre par traversée du mur extérieur.

DL'air vicié ne doit jamais être évacué

vers une cheminée en service, rejetant des

fumées ou des gaz de combustion, ni vers

un conduit servant à l'aération de locaux

dans lesquels se trouvent des foyers à

combustibles solides, liquides et gazeux.

Le mode d'évacuation de l'air vicié

devra être conforme aux arrêtés

municipaux, préfectoraux, et aux

prescriptions légales (par ex. aux

ordonnances publiques applicables au

bâtiment).

Si l'air vicié doit être évacué par des

cheminées d'évacuation des fumées et gaz

de combustion qui ne sont pas en service,

veuillez respecter la réglementation locale et

nationale applicable.

DSi la hotte évacue l'air à l'extérieur et

si le logement comporte des moyens de

chauffage (tels par ex. des appareils de

chauffage au gaz, au fuel ou au charbon,

chauffe-eau instantanés ou à accumulation)

raccordés à une cheminée, veiller

impérativement à ce que l'apport d'air

soit suffisant pour assurer la marche du

chauffage à combustion.

Un fonctionnement sans risque est possible

si la dépression dans le local où le foyer de

chauffage est implanté ne dépasse pas 4

Pascals (0,04 mbars).

On y parvient en présence d'ouvertures non

obturables ménagées par ex. dans les por-

tes, fenêtres et en association avec des

ventouses télescopiques d'admission/

évacuation de l'air à travers la maçonnerie

ou par d'autres mesures techniques telles

qu'un verrouillage réciproque ou assimilé

permettant à l'air d'affluer pour assurer la

combustion.

En cas d'afflux d'air insuffisant, risque

d'intoxication par réaspiration des gaz

de combustion.

La présence d'une ventouse télescopique

d'apport et d'évacuation d'air ne suffit pas

à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la

situation, toujours tenir compte de

l'ensemble des moyens d'aération du

logement. Cette règle ne vaut généralement

pas si vous utilisez des appareils de cuisson

(table de cuisson et cuisinière à gaz).

Si la hotte recycle l'air aspiré au moyen

d'un ﬁltre au charbon actif, son

fonctionnement ne s'assortit d'aucune

restriction.

Si la hotte évacue l'air à l'extérieur,

incorporer un volet anti-refoulement s'il n'y

en a pas déjà un dans le conduit

d'évacuation ou dans la ventouse

télescopique.

Si l'appareil a été fourni sans volet

anti-refoulement, vous pouvez vous le

procurer dans le commerce spécialisé.

Si l'air vicié traverse le mur extérieur,

utilisez une ventouse télescopique.

Avant le montage

Evacuation de l'air à l'extérieur

Avant le montage

Pour que la hotte aspirante ait le

meilleur rendement, veillez à ce que:

❑Le conduit d'évacuation soit court et lisse.

❑Il ait le moins possible de coudes.

❑Utilisez des conduits du plus grand

diamètre possible (150 mm ø de

préférence) ainsi que des coudes de fort

diamètre.

L'emploi de conduits d'air vicié

longs, rugueux, formant de nombreux

coudes ou d'un trop petit diamètre

fait descendre le débit d'air en

dessous du débit optimal, tout en

accroissant le bruit d'aspiration.

❑Conduits ronds

Conduit d’aspiration court:

Diamètre inférieur, 120 mm minimum,

Conduit d’aspiration long:

Diamètre inférieur, 150 mm minimum.

❑Les conduits plats doivent avoir une

section intérieure équivalente au

diamètre intérieur des conduits ronds.

Les conduits ne doivent comporter

aucun coude prononcé.

l120 mm = env. 113 cm2 de section

l150 mm = env. 177 cm2 de section

❑Si les conduits ont des diamètres

différents: utilisez du ruban adhésif à

étancher.

❑Si la hotte évacue l'air à l'extérieur,

veillez à ce que l'apport d'air soit

suffisant.

Air vicié évacué directement vers

l'arrière:

Ce mode d'évacuation n'est possible qu'à

l'intérieur de placards en appui mural

suffisamment hauts, et suivant la taille du

conduit d'évacuation.

❑Pour ce faire, ménagez un oriﬁce

circulaire dans la paroi arrière du placard

en appui mural. Dans la circonférence

de l'oriﬁce, prévoyez une entaille par

laquelle passera le câble d'alimentation

électrique.

Air vicié évacué vers le haut:

Vous pouvez vous

procurer le kit de mon-

tage complet auprès

de votre revendeur

spécialisé.

Vous trouverez les

numéros de référence

des accessoires

correspondants dans

la présente notice

d'utilisation.

1. Pour ce faire, ménagez un oriﬁce circulai-

re dans le plafond du placard en appui

mural. Dans la circonférence de l'oriﬁce,

prévoyez une entaille par laquelle passera

le câble d'alimentation électrique.

– Gabarit O

Iaccompagnant l'appareil –.

2. Si le placard en appui mural présente un

"plancher", découpez-le sur toute sa

largeur et jusqu'à 270 mm de profondeur.

Branchement d'un conduit à air vicié

de l150 mm:

❑Fixez le conduit d'évacuation

directement contre le manchon d'air

vicié.

Branchement du tuyau d'air évacué:

❑Fixez le manchon réducteur ci-joint

contre l'oriﬁce de sortie d'air.

Il faut étancher les trous situés au niveau

de l'oriﬁce de sortie d'air.

❑Fixez le tuyau d'air évacué contre le

manchon réducteur.

Mode Air recyclé

❑Avec ﬁltre à charbon actif, lorsqu'il n'est

pas possible d'évacuer l'air aspiré par la

hotte.

600

min. 293

287 313

195

min.

435

Ø133/170

270

Préparation du placard en appui mural

Cette hotte aspirante a été prévue pour

être encastrée dans un placard en appui

mural faisant les dimensions suivantes:

Largeur: 600 mm

Profondeur: entre 293 et 350 mm

Hauteur: 435 mm minimum.

Si le placard fait plus de 293 mm de

profondeur, vous pouvez reculer la hotte

aspirante pour permettre par ex.

l'installation d'un présentoir à épices

devant la hotte.

Pour ce faire, appliquez le gabarit O

II de

façon correspondante plus en arrière.

 La stabilité du placard doit être assurée

pendant et après le montage. Cet impératif

vaut également si l'incorporation de la hotte

a lieu àl'extrémité d'un alignement de

placards.

1. Sur les côtés intérieurs du placard,

marquez les emplacements de quatre

points de ﬁxation: 2 à droite et 2 à

gauche. Amorcez les trous au pointeau.

Percement des trous:

Les trous doivent faire 2 mm de ø et

être profonds de 10 mm maxi.

Pour marquer les emplacements des

points de ﬁxation, utilisez le gabarit O

accompagnant l'appareil.

2. Vissez les deux plaques de ﬁxation.

3. Accrochez le placard avec sa porte puis

ajustez-le par rapport aux autres

placards.

 Veillez à ce que la distance minimum

prescrite entre la hotte aspirante et les

foyers soit respectée. Fig. 1.

3. A l'aide d'un tournevis (ou d'une

visseuse à accu), vissez les deux vis de

ﬁxation.

4. Si nécessaire, raccourcissez la coiffe

murale jusqu'à la dimension voulue

(sciez-la par ex.)

A l'aide des clips ci-joints, montez

d'avance la coiffe murale.

5. Faites sortir le cordon de secteur hors

du placard.

6. Dans le placard supérieur, établissez la

jonction du tuyau.

– Si nécessaire, ﬁxez le ﬂexible à air

contre le plafond du placard –.

7. Remettez les ﬁltres à graisse en place

(voir la notice d'utilisation).

Remarque: il est possible, à l'intérieur du

placard, de capoter la hotte aspirante (par

ex. avec des panneaux d'aggloméré).

Consigne importante:

❑Le fond intermédiaire ne doit pas

reposer sur le boîtier de la hotte

aspirante.

❑Ne ﬁxez pas les capotages contre le

boîtier de la hotte.

❑Ce capotage ne doit pas gêner l'accès

au technicien du service après-vente.

Encastrement dans le placard en appui mural

Contrôler l'alignement de la porte du

placard. La réaligner si nécessaire.

1. Retirez les ﬁltres à graisse

(voir la notice d'utilisation).

2. Par le bas, introduisez la hotte aspirante

dans le placard jusqu'à ce que les

pattes de ﬁxation aient encoché de

manière sûre.

❑Dans le placard, ajustez la position de la

hotte aspirante.

❑Serrez à fond et prudemment les deux

vis de ﬁxation.

Vériﬁez si la hotte aspirante est bien

ﬁxée dans le placard.

Encastrement dans le placard en appui mural

❑Si vous voulez monter la hotte plus

enfoncée dans le placard, vous pouvez

avancer les butées du tiroir-ﬁltre.

❑Pour ce faire, défaites les vis, déplacez

les butées puis revissez les vis à fond.

2. Alignez la poignée et vissez-la contre

l'appareil.

Air évacué Air recyclé

13,0 13,5

Sous réserve de modiﬁcations constructives dans

l’intérêt du progrès technique.

Poids en kg:

Montage de la poignée:

Il faut monter une poignée contre le

tiroir-ﬁltre.

Cette poignée peut être d'un modèle allant

avec les meubles de la cuisine, ou une

poignée livrable comme accessoire spécial

(Voir les accessoires en option à la dernière

page).

1. A l’aide du gabarit O

III accompagnant

l'appareil, marquez l'emplacement de

trois points sur la barre en bois, puis

amorcer les trous au pointeau.

Percement des trous:

Les trous doivent faire 2 mm de ø et

être profonds de 10 mm maxi

Extraction du placard mural

1. Défaites le branchement électrique.

2. Défaites les jonctions de conduit.

3. Démontez le ﬁltre.

4. Desserrez les vis à gauche et à droite

jusqu'à ce que la hotte ne puisse plus

descendre.

Lors du desserrage des vis de ﬁxation,

ne soulevez pas la hotte aspirante.

5. Soulevez brièvement la hotte jusqu'à ce

que les pattes de ﬁxation décrantent

puis descendez la hotte

Les vis de ﬁxation peuvent faire

saillie. Lorsque vous soulevez la hotte

aspirante, ne tentez pas de rentrer le

tiroir-ﬁltre en force.

6. Préparatifs en vue d'un nouvel

encastrement:

Vissez les vis à gauche et à droite

jusqu'à ce que les pattes aient basculé

latéralement.

Branchement électrique

La hotte aspirante ne pourra être

raccordée qu'à une prise à contacts de

terre réglementairement posée. Installez

cette prise à un endroit le plus accessible

possible à proximité de la hotte aspirante.

❑Il faudrait que la prise à contacts de

terre ait son circuit électrique propre

protégé par fusible/disjoncteur.

Données électriques:

Après avoir retiré le cadre de ﬁltre, vous les

trouverez sur la plaque signalétique, à

l'intérieur de l'appareil.

Toujours mettre l'appareil hors tension

avant d'effectuer des réparations.

Longueur du cordon de branchement:

1,30 m.

Si le cordon doit être raccordé

déﬁnitivement au secteur:

Dans ce cas, le branchement de la hotte

ne pourra être effectué que par un

électricien-installateur agréé auprès de la

compagnie locale/nationale distributrice

d'électricité.

Prévoir un dispositif de coupure côté

secteur. Valent comme tel les

commutateurs dont l'ouverture entre

contacts dépasse 3 mm et qui sectionnent

tous les pôles. Figurent parmi eux

également les disjoncteurs et contacteurs.

Cette hotte aspirante est conforme aux

dispositions CE sur l'antiparasitage des

appareils électriques.

Gebruiksmogelijkheden

Dit kan men bereiken wanneer er door

niet-afsluitbare openingen, bijv. in deuren,

ramen en d.m.v. luchtaanvoer-/

luchtafvoersleuven in de muur of door

andere technische maatregelen, zoals

wederzijdse vergrendeling e.d.,

verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt

aangevoerd, bestaat er vergiftigingsge-

vaar door teruggezogen verbrandings-

gassen.

Alleen een muurkast voor luchttoevoer en

luchtafvoer is geen waarborg voor het

aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd

de complete ventilatie van de woning in

acht worden genomen. Bij het gebruik van

kookapparatuur, bijvoorbeeld kookplateau

en gasfornuis, wordt deze regel niet

toegepast.

Als de wasemafzuigkap wordt gebruikt met

luchtcirculatie en koolstoffilter is het gebruik

zonder beperking mogelijk.

Gebruik met circulatielucht:

❑Hiertoe moet een koolstoffilter worden

ingebouwd (zie Filter en onderhoud).

De complete montageset en de

reserveﬁlters zijn verkrijgbaar bij de

vakhandel.

De desbetreffende toebehorennummers

vindt u achterin deze gebruiksaanwijzing.

❑De ventilator van de wasemafzuigkap

zuigt de keukendamp aan en leidt deze

door het vetﬁlter en het koolstoffilter

gereinigd terug naar de keuken.

❑Het vetﬁlter neemt de vettige

bestand-delen van de keukendamp op.

❑Het koolstoffilter bindt de reukstoffen.

Als er geen koolstoffilter wordt

gemonteerd, worden de reukstoffen in de

keukendamp niet gebonden.

Schakelaars

verlichting en ventilator Filterlade

Beschrijving van het apparaat

Gebruiksaanwijzing:

Gebruiksmogelijkheden

Gebruik met luchtafvoer:

❑De ventilator van de afzuigkap zuigt de

keukenwasem aan en leidt deze via het

vetﬁlter naar buiten.

❑Het vetﬁlter neemt de vaste

bestanddelen van de keukenwasem op.

❑De keuken blijft in grote mate vrij van vet

en reuk.

DAls de wasemafzuigkap wordt

gebruikt met luchtafvoer en tegelijkertijd

schoorsteenafhankelijke stook-

installaties worden gebruikt (zoals gas-,

olie- of kolenstookapparaten, geisers,

warmwaterbereidingsapparaten) moet voor

voldoende aanvoer van lucht

worden gezorgd, die nodig is voor de

verbranding.

Gebruik zonder gevaar is mogelijk als de

onderdruk van 4 Pa (0,04 mbar) in de

opstellingsruimte van de stookinstallatie niet

wordt overschreden.

Vóór het eerste gebruik

Belangrijke aanwijzingen:

❑Deze gebruiksaanwijzing geldt voor

verschillende uitvoeringen van het

apparaat. Het is mogelijk dat er een

aantal kenmerken worden beschreven

die niet van toepassing zijn op uw

apparaat.

❑Deze afzuigkap voldoet aan de geldende

veiligheidsvoorschriften.

Reparaties mogen uitsluitend worden

uitgevoerd door een vakman.

Door ondeskundige reparaties kunnen

aanzienlijke gevaren voor de

gebruiker ontstaan.

Onder de afzuigkap niet ﬂamberen.

Brandgevaar bij het vetﬁlter door

!opstijgende vlammen.

Boven een fornuis voor vaste

brandstoffen (steenkool, hout e.d.) is het

gebruik van de afzuigkap alleen beperkt

toegestaan (zie montagevoorschrift).

Gaskookplaten / gasfornuizen

Gaskookplaten altijd op correcte wijze

gebruiken.

Belangrijk:

De vlammen van de gaskookplaten moeten

altijd met pannen zijn afgedekt.

Door de sterke warmteontwikkeling van

de open gasvlammen kan de afzuigkap

!worden beschadigd.

❑Lees de gebruiksaanwijzing zorgvuldig

voordat u het nieuwe apparaat gebruikt.

Ze bevat belangrijke informatie voor uw

veiligheid en voor het gebruik en het

onderhoud van het apparaat.

❑Bewaar de gebruiksaanwijzing en het

montagevoorschrift zorgvuldig, eventueel

voor een volgende bezitter van het

apparaat.

Indien het apparaat beschadigd is, mag

u het niet in gebruik nemen.

Aansluiting en ingebruikneming mogen

alleen door een vakman worden

uitgevoerd.

Als de aansluitkabel van dit apparaat

beschadigd raakt, moet deze worden

vervangen door de fabrikant, diens

klantenservice of een andere

gekwaliﬁceerde vakman, om gevaren te

voorkomen.

Verpakkingsmateriaal volgens de

voorschriften afvoeren (zie het montage-

voorschrift).

Afzuigkap uitsluitend met

ingeschroefde lampen gebruiken.

Defecte lampen dienen onmiddellijk

vervangen te worden om overbelasting van

de overige lampen te voorkomen.

Afzuigkap nooit zonder vetﬁlter

gebruiken.

Oververhit vet en olie is gemakkelijk

ontvlambaar.

Daarom gerechten met vet of olie, b.v. pata-

tes frites, alleen onder toezicht

toebereiden.

Metalen vetﬁlters verwijderen en

aanbrengen:

Attentie: De halogeenlampen moeten

uitgeschakeld en afgekoeld zijn.

1. Trek de ﬁlterlade tot aan de aanslag naar

buiten.

2. Druk de vergrendelingen van het voorste

vetﬁlter in en verwijder het vetﬁlter.

4. Reinig de vetﬁlters.

5. Breng de gereinigde vetﬁlters weer aan.

6. Schakel de aanduiding uit.

❑Druk op de toets .

3. Druk de vergrendelingen van het achter-

ste vetﬁlter in en verwijder het vetﬁlter.

Filter en onderhoud

Vetﬁlters:

Voor de opname van de vettige bestand-

delen van de keukenwasem worden

metalen vetﬁlters gebruikt.

De ﬁltermatten bestaan uit onbrandbaar

materiaal.

Let op:

Bij toenemende verzadiging met

vethoudende resten neemt de ontvlam-

baarheid toe en kan de werking van de

wasemafzuigkap nadelig worden beïnvloed.

Belangrijk:

Het op tijd reinigen van de metalen vetﬁlters

voorkomt brandgevaar dat kan ontstaan

door ophoping van warmte tijdens het

frituren of braden.

❑Bij normaal gebruik (dagelijks 1 à 2 uur)

moeten de metalen vetﬁlters 1x per

maand worden gereinigd.

Verzadigingsaanduiding:

Indien de vetﬁlters zijn verzadigd, knippert

het controlelampje.

De vetﬁlters moeten uiterlijk nu worden

gereinigd.

❑Zorg ervoor dat de vetﬁlters regelmatig

(ca. 1x per maand) worden gereinigd.

Reiniging van de metalen vetﬁlters:

❑De ﬁlters kunnen worden gereinigd in de

vaatwasmachine. Daarbij is een lichte

verkleuring mogelijk.

Belangrijk:

Zeer verzadigde vetﬁlters niet samen met

vaatwerk reinigen.

❑Als de ﬁlters met de hand worden

gereinigd, moeten deze eerst in een heet

sopje worden gezet om het vuil los te

weken.

Daarna afborstelen, goed schoon-

spoelen en laten afdruipen.

3. Klik de sluitingen aan beide zijden vast.

4. Breng de vetﬁlters aan (zie Metalen

vetﬁlters verwijderen en aanbrengen).

Verwijderen:

Attentie: De halogeenlampen moeten

uitgeschakeld en afgekoeld zijn.

1. Verwijder de vetﬁlters.

2. Druk de sluitingen aan beide zijden in en

verwijder het actieve-koolﬁlter naar

beneden.

3. Vervangen van het actieve-koolﬁlter:

❑Het actieve-koolﬁlter is verkrijgbaar in

de vakhandel (zie Extra toebehoren).

❑Gebruik alleen originele ﬁlters.

Daardoor wordt een optimale werking

gewaarborgd.

4. Breng de vetﬁlters aan.

Afvoer van het oude actieve-koolﬁlter:

❑Actieve-koolﬁlters bevatten geen

schadelijke stoffen. Ze kunnen daarom

bijvoorbeeld met het huisvuil worden

afgevoerd.

Filter en onderhoud

Koolstoffilter:

Voor het opnemen van de reukstoffen als

de afzuigkap werkt met luchtcirculatie.

Let op:

Bij toenemende verzadiging met

vethoudende resten neemt de ontvlam-

baarheid toe en kan de werking van de

wasemafzuigkap nadelig worden beïnvloed.

Belangrijk:

Door het koolstoffilter op tijd te vervangen,

voorkomt u brandgevaar dat kan ontstaan

door opeenhoping van warmte tijdens het

frituren of braden.

Aanbrengen:

Attentie: De halogeenlampen moeten

uitgeschakeld en afgekoeld zijn.

1. Verwijder de vetﬁlters

(zie Metalen vetﬁlters verwijderen en

aanbrengen).

2. Breng het koolstoffilter aan.

Reiniging en onderhoud

Wasemafzuigkap stroomloos maken

door de stekker uit het stopcontact te

trekken of de zekering uit te schakelen.

❑Als de vetﬁlters worden gereinigd, moet

vetaanslag van de bereikbare delen van

het huis worden verwijderd. Daardoor

wordt brandgevaar voorkomen en blijft

de optimale werking in stand.

❑Gebruik voor het reinigen van de

wasemafzuigkap een heet sopje of een

mild schoonmaakmiddel voor het

reinigen van ruiten.

❑Vastgekoekt vuil niet loskrabben, maar

losweken met een vochtige doek.

❑Geen schurende middelen of krassende

sponsjes gebruiken.

❑Let op: alcohol (spiritus) niet gebruiken

op kunststof oppervlakken, er kunnen

doffe plekken ontstaan.

Voorzichtig: keuken voldoende

ventileren, geen open vuur gebruiken.

De bedieningstoetsen alleen reinigen

met een mild afwasmiddel en een zachte,

vochtige doek.

Geen edelstaalreiniger gebruiken voor de

bedieningstoetsen.

Edelstalen oppervlakken:

❑Gebruik een milde, niet-schurende

edelstaalreiniger.

❑Reinig alleen in de slijprichting.

Edelstalen oppervlakken niet met

krassende sponsjes en niet met zand-,

soda-, zuur- of chloridehoudende

poetsmiddelen reinigen.

Aluminiumgelikte en kunststof

oppervlakken:

❑Gebruik een zachte, niet-pluizende zeem

of microvezeldoek.

❑Geen droge doeken gebruiken.

❑Gebruik een mild glasreinigingsmiddel.

❑Gebruik geen agressieve, zuur- of

looghoudende reinigingsmiddelen.

❑Gebruik geen schurende middelen.

4. Breng de lampenring weer aan.

5. Herstel de stroomtoevoer door de

stekker in het stopcontact te steken of

de zekering in te schakelen.

N.B: Controleer of de lampen goed zijn

aangebracht als de verlichting niet goed

werkt.

Lamp vervangen

1. Schakel de wasemafzuigkap uit en maak

het apparaat stroomloos door de stekker

uit het stopcontact te trekken of de

zekering uit te schakelen.

De halogeengloeilampen worden zeer

heet tijdens het gebruik. Ook nadat ze zijn

uitgeschakeld bestaat er nog enige tijd

verbrandingsgevaar.

2. Verwijder de lampenring met behulp van

een schroevendraaier of iets dergelijks.

3. Vervang de halogeengloeilamp (gewone

halogeengloeilamp, 12 V, max. 20 watt,

voetje G4).

Let op: plugﬁtting.

Gebruik een schone doek om de

gloeilampen vast te pakken.

Belangrijke voorschriften

Montagevoorschrift:

Boven een gasfornuis is de montage

bij een minimumafstand van 650 mm

– afb. 1 – alleen toegestaan als de

volgende nominale warmtebelastingen (Hs)

niet worden overschreden:

❑Gasfornuizen

Belasting van één brander max. 03,0 kW

Belasting van alle

branders max. 08,3 kW

Belasting van de oven max. 03,9 kW

❑Gaskookplateaus

Belasting van één brander max. 03,9 kW

Belasting van alle

branders max. 11,3 kW

❑Gas-glaskeramiekkookplateau

De gegevens over nominale warmte-

belastingen gelden niet voor gesloten

gas-glaskeramiekkookplateaus.

Neem beslist de gegeven van fabrikant

van het kookplateau in acht.

❑Fornuizen voor vaste brandstoffen

Hiervoor gelden dezelfde maximale

nominale warmtebelastingen en

dezelfde minimumafstand als bij

gasfornuizen.

Boven een fornuis voor vaste

brandstoffen waarvan brandgevaar kan

uitgaan (bijvoorbeeld door vonken) is de

montage van de wasemafzuigkap alleen

toegestaan als het fornuis een gesloten,

niet verwijderbare afscherming heeft en

de voor het desbetreffende land geldende

voorschriften in acht worden genomen.

Deze beperking geldt niet voor

gasfornuizen en gasplateaus.

Hoe kleiner de afstand tussen wase-

mafzuigkap en branders is, hoe groter de

mogelijkheid is dat zich door opstijgende

waterdamp onder aan de wasemafzuigkap

druppels kunnen vormen.

Oude apparaten zijn geen waardeloos

afval. Door een milieubewuste afvoer

kunnen waardevolle materialen opnieuw

worden gebruikt.

Maak het oude apparaat onbruikbaar

voordat u het afvoert.

Uw nieuwe apparaat wordt tijdens het

vervoer beschermd door de verpakking.

Alle gebruikte materialen zijn milieu-

vriendelijk en kunnen opnieuw worden

gebruikt. Lever uw bijdrage door de

verpakking milieubewust af te voeren.

Informeer bij uw vakhandel of bij de

gemeente naar de beste manier om uw

oude apparaat en de verpakking af te

voeren.

De wasemafzuigkap is geschikt voor

gebruik met luchtafvoer of met lucht-

circulatie.

De wasemafzuigkap altijd boven het

midden van het fornuis aanbrengen.

Minimumafstand tussen elektrische

kookzones en de onderkant van de

wasemafzuigkap: 430 mm, afb. 1.

Extra voorschriften bij gaskook-

apparatuur:

Bij de montage van gaskookzones

moeten de geldende wettelijke nationale

voorschriften (bijv. in Duitsland: Technische

regels gasinstallatie TRGI) in acht worden

genomen.

De geldende inbouwvoorschriften en

de aanwijzingen van de fabrikant van het

gasfornuis moeten in acht worden

genomen.

Slechts aan één zijde van de

wasemafzuigkap mag zich na de inbouw

een hoge kast of hoge wand bevinden.

Afstand minstens 300 mm.

De afvoerlucht wordt via een afvoerschacht

naar boven of rechtstreeks door de

buitenmuur naar buiten geleid.

DDe afvoerlucht mag niet worden

afgevoerd via een in gebruik verkerende

rook- of afvoergasschoorsteen of via een

schacht die dient voor de ventilatie van

ruimten waarin stookinstallaties zijn

opgesteld.

Bij de afvoer van afvoerlucht moeten de

officiële en wettelijke voorschriften (bijv.

nationale bouwvoorschriften) worden

nageleefd.

Als de lucht wordt afgevoerd via een in

gebruik verkerende rook- of afvoergasscho-

orsteen moet de toestemming van de

bevoegde instantie worden verkregen.

DAls de wasemafzuigkap wordt

gebruikt met luchtafvoer en tegelijkertijd

schoorsteenafhankelijke stook-

installaties worden gebruikt (zoals gas-,

olie- of kolenstookapparaten, geisers,

warmwaterbereidingsapparaten) moet voor

voldoende aanvoer van lucht

worden gezorgd, die nodig is voor de

verbranding.

Gebruik zonder gevaar is mogelijk als de

onderdruk van 4 Pa (0,04 mbar) in de

opstellingsruimte van de stookinstallatie niet

wordt overschreden.

Dit kan men bereiken wanneer er door

niet-afsluitbare openingen, bijv. in deuren,

ramen en d.m.v. luchtaanvoer-/

luchtafvoersleuven in de muur of door

andere technische maatregelen, zoals

wederzijdse vergrendeling e.d.,

verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt

aangevoerd, bestaat er vergiftigings-

gevaar door teruggezogen verbrandings-

gassen.

Alleen een muurkast voor luchttoevoer en

luchtafvoer is geen waarborg voor het

aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd

de complete ventilatie van de woning in

acht worden genomen. Bij het gebruik van

kookapparatuur, bijvoorbeeld kookplateau

en gasfornuis, wordt deze regel niet

toegepast.

Als de wasemafzuigkap wordt gebruikt met

luchtcirculatie en koolstoffilter is het gebruik

zonder beperking mogelijk.

Bij gebruik met luchtafvoer moet een

terugslagklep worden ingebouwd, indien

deze niet in de luchtafvoerpijp of muurkast

aanwezig is. Wanneer bij het apparaat geen

terugslagklep is gevoegd, kan deze worden

verkregen in de vakhandel.

Als de afvoerlucht door de buitenmuur

wordt geleid, moet een telescoop-muur-

kast worden gebruikt.

Voor de montage

Afzuigkap met luchtafvoer

Vóór de montage

Voor een optimaal vermogen van de

wasemafzuigkap:

❑Korte, gladde afvoerpijp.

❑Zo weinig mogelijk pijpbochten.

❑Zo groot mogelijke buisdiameter

(optimaal 150 mm ø) en grote buisboch-

ten.

Gebruik van lange, ruwe luchtafvoer-

buizen, veel buisbochten of kleine

buisdiameters vermindert de

afzuigcapaciteit en veroorzaakt

bovendien hardere geluiden.

❑Ronde buizen

Korte afvoerbuis:

binnendiameter min. 120 mm,

langere afvoerbuis:

binnendiameter min. 150 mm.

❑Niet-ronde kanalen moeten een

binnendiameter hebben die gelijkwaardig

is met die van ronde buizen.

Ze dienen geen scherpe bochten te

hebben.

l120 mm ca. 113 cm2

l150 mm ca. 177 cm2

❑Bij afwijkende buisdiameter:

afdichtstrip inzetten.

❑Bij gebruik met luchtafvoer altijd

zorgen voor voldoende toevoer van

lucht.

Luchtafvoer rechtstreeks naar

achteren:

Is binnen de bovenkast alleen mogelijk bij

een hoge bovenkast, afhankelijk van de

grootte van de afvoerbuis.

❑Hiertoe een opening met een uitsparing

voor de electriciteitskabel maken in de

achterzijde van de bovenkast.

Luchtafvoer naar boven:

De complete

montageset is

verkrijgbaar bij de

vakhandel.

De desbetreffende

toebehorennummers

vindt u iop de laatste

pagina.

1. Hiertoe een opening met een uitsparing

voor de electriciteitskabel maken in de

bovenzijde van de bovenkast.

– Sjabloon O

Ilis bijgevoegd –.

2. Kastbodem – indien aanwezig – over de

gehele breedte minstens 270 mm diep

uitsnijden.

Aansluiting afvoerbuis l150 mm:

❑Afvoerbuis rechtstreeks bevestigen op

het aansluitstuk voor de luchtafvoer.

Aansluiting afvoerbuis l120 mm:

❑Bijgevoegd verloopstuk bevestigen aan

de luchtafvoeropening.

Gaten in de luchtafvoer moeten

afgedicht zijn.

❑Afvoerbuis bevestigen aan het

verloopstuk.

Gebruik met circulatielucht

❑Met een koolstoffilter, indien gebruik met

afvoerlucht niet mogelijk is.

600

min. 293

287 313

195

min.

435

Ø133/170

270

Voorbereiding bovenkast

Deze wasemafzuigkap is bedoeld voor

montage in een bovenkast met de

volgende afmetingen:

Breedte: 600 mm

Diepte: 293 tot 350 mm

Hoogte: min. 435 mm.

Bij een kastdiepte groter dan 293 mm

kan de wasemafzuigkap naar achteren

worden geplaatst, b.v. om een kruidenrek

voor de wasemafzuigkap te kunnen

bevestigen.

Hiertoe de sjabloon O

II dienovereenkomstig

verder naar achteren leggen.

 De stabiliteit van de kast moet zijn

gewaarborgd tijdens en na de montage.

Ook bij inbouw aan het eind van het

keukenblok.

1. Links en rechts aan de binnenzijden van

de kast twee bevestigingspunten

aftekenen en met een priem voorsteken.

Als u een boorapparaat gebruikt:

l2 mm – max. diepte 10 mm.

Gebruik voor het aftekenen van de

bevestigingspunten de bijgevoegde sja-

bloon O

II .

2. Beide bevestigingsplaatjes vast-

schroeven.

3. Kast met deur ophangen en uitrichten.

 De minimumafstand tussen de

kookplaten en de wasemafzuigkap in

acht nemen! Afb. 1.

3. Met een schroevedraaier

(accuschroevedraaier) de beide

bevestigingsschroeven aandraaien.

4. Indien nodig de muurafdekking inkorten

tot de juiste maat (bijv. afzagen).

Muurafdekking voormonteren met

behulp van de bijgevoegde clips.

Muurafdekking vastschroeven aan de

bovenkast.

5. Netaansluitkabel uit de kast leiden.

6. Buisaansluiting in de bovenkast tot

stand brengen.

– Indien nodig de luchtslang vastmaken

aan de kastbovenzijde –.

7. Vetﬁlter weer aanbrengen

(zie de gebruiksaanwijzing).

Aanwijzing: de behuizing van de wasem-

afzuigkap kan binnen in de bovenkast

worden afgeschermd (b.v. met spaanplaat).

Hierbij het volgende in acht nemen:

❑De tussenbodem mag niet rusten op de

behuizing van de wasemafzuigkap.

❑Afschermingen niet bevestigen aan de

behuizing.

❑Zorgen dat e.e.a. toegankelijk is voor de

klantenservice.

Inbouwen in de bovenkast

Uitlijning van de kastdeuren

controleren, indien nodig opnieuw uitlijnen.

1. Vetﬁlter verwijderen

(zie de gebruiksaanwijzing).

2. Wasemafzuigkap van onderaf in de kast

tillen totdat beide bevestigingspunten

goed zijn vastgeklikt.

❑Wasemafzuigkap in de kast uitlijnen.

❑Beide bevestigingsschroeven

voorzichtig vastdraaien.

Controleren of de wasemafzuigkap

stevig is bevestigd in de kast.

Verwijderen uit de bovenkast

1. Verbinding met het elektriciteitsnet

verbreken.

2. Buisverbindingen losmaken.

3. Filters verwijderen.

4. Bevestigingsschroeven links en rechts

losdraaien totdat de wasemafzuigkap

niet meer omlaag beweegt.

De wasemafzuigkap niet optillen

tijdens het losdraaien van de schroeven.

5. Wasemafzuigkap kort optillen totdat de

bevestigingsstrips vrijkomen en het

apparaat laten zakken.

Bevestigingsschroeven kunnen

uitsteken. Bij het optillen van de

afzuigkap de ﬁlterlade niet met geweld

inschuiven.

6. Voorbereiding voor het opnieuw

inbouwen:

Bevestigingsschroeven links en rechts

aandraaien totdat de strips zijwaarts

uitsteken.

Elektrische aansluiting

De wasemafzuigkap mag alleen worden

aangesloten op een volgens de

voorschriften geïnstalleerd geaard

stopcontact. Het geaarde stopcontact

moet goed bereikbaar worden aangebracht

in de buurt van de wasemafzuigkap.

❑Het geaarde stopcontact dient te

worden aangesloten op een

afzonderlijke stroomkring.

Elektrische gegevens:

Deze staan op het typeplaatje in de

binnenruimte van het apparaat. Het

typeplaatje vindt u door de ﬁlterhouder te

verwijderen.

Bij reparatiewerkzaamheden moet

het apparaat altijd stroomloos worden

gemaakt.

Lengte van de aansluitkabel: 1,30 m.

Bij noodzakelijke vaste aansluiting:

De wasemafzuigkap mag alleen door een

erkend vakman voor elektrische installatie-

werkzaamheden worden aangesloten.

In de installatie moet worden voorzien in

een scheidingsinrichting. Als scheidings-

inrichting gelden schakelaars met een

contactopening van meer dan 3 mm en

stroomonderbreking voor alle polen.

Daartoe behoren veiligheidsschakelaars en

-zekeringen.

Deze wasemafzuigkap voldoet aan de EG-

radio-ontstoringsvoorschriften

Modi di funzionamento

È possibile conseguire ciò quando l'aria per

la combustione può continuare ad affluire

attraverso aperture non chiudibili, per es. in

di porte, ﬁnestre ed in combinazione con

cassette murali per l'alimentazione/

espulsione dell'aria o con altre misure

tecniche, come interdizione reciproca e

simili.

Se l'aria di alimentazione non è

sufficiente, sussiste pericolo

d'intossicazione a causa di ritorno di gas

combusti.

Un cassetta murale di alimentazione/

scarico dell'aria da sola non garantisce il

rispetto del valore limite.

Nota: Nella stima si deve considerare

sempre il bilancio totale dell'aerazione

dell'abitazione. Questa regola non si

applica per il funzionamento di apparecchi

di cottura, p. es. piano di cottura e cucina a

gas.

Se la cappa aspirante viene usata in

funzionamento a ricircolo d'aria - con ﬁltro a

carbone attivo -, quest'uso è consentito

senza limitazioni.

Funzionamento a ricircolo d'aria:

❑A questo scopo è necessario montare

un ﬁltro a carbone attivo (vedi capitolo

"Filtri e manutenzione").

Potete acquistare presso il fornitore

specializzato il set di montaggio

completo ed i ﬁltri di ricambio.

Trovate i relativi numeri degli accessori

alla ﬁne di queste istruzioni per l'uso.

❑La ventola della cappa aspirante aspira i

vapori di cottura, li invia attraverso il

ﬁltro grassi ed il ﬁltro a carbone attivo e li

immette di nuovo depurati nella cucina.

❑Il ﬁltro grassi trattiene i componenti

grassi dei vapori di cottura.

❑Il ﬁltro a carbone attivo ﬁssa gli odori.

Se non si monta un ﬁltro a carbone

attivo, non possono essere ﬁssati gli odori

dei vapori di cottura.

interruttore luce/

ventilatore Filtro estraibile

Descrizione dell'apparecchio

Istruzioni per l’uso:

Modi di funzionamento

Funzionamento ad espulsione d’aria:

❑Il ventilatore della cappa aspirante aspira

i vapori di cottura e li invia all'aperto

attraverso il ﬁltro grassi.

❑Il ﬁltro grassi trattiene i componenti

grassi dei vapori di cottura.

❑La cucina resta completamente libera da

grasso e odori.

DPer il funzionamento ad espulsione

d’aria della cappa aspirante, con

contemporaneo funzionamento di

combustioni dipendenti dal camino

(come p. es. apparecchi di riscaldamento a

gas, olio combustibile oppure a carbone,

scaldacqua a ﬂusso continuo, scaldabagni)

è necessario provvedere ad una

sufficiente alimentazione dell'aria, che è

necessaria al focolare per la combustione.

Un funzionamento senza pericolo è

possibile, se nel locale d'installazione del

focolare non viene superata la depressione

di 4 Pa (0,04 mbar).

Precede la prima utilizzazione

Primo impiego:

❑Questo libretto di istruzioni per l'uso

èprevisto per più versioni dell'

apparecchio. É possibile che siano

descritti singoli particolari della dotazio-

ne, che non riguardano il Vostro appa-

recchio.

❑Questa cappa aspirante è conforme alle

pertinenti norme di sicurezza.

Le riparazioni devono essere eseguite

solo da personale specializzato.

Le riparazioni non eseguite a regola

d'arte possono causare pericoli gravi

per l'utilizzatore.

Non ﬁammeggiare pietanze sotto la

cappa aspirante.

Pericolo d'incendio del ﬁltro grassi

!se raggiunto delle ﬁamme.

É consentito solo limitatamente (vedi

capitolo "Istruzioni per il montaggio") l'uso

della cappa aspirante su focolari per

combustibili solidi (carbone, legna e simili).

Piani di cottura da incasso a gas /

cucine a Gas

Usare i fornelli a gas sempre in modo

appropriato.

Importante;

le ﬁamme dei fornelli a gas devono essere

sempre coperte con stoviglie da cucina.

L'eccessivo sviluppo di calore delle

ﬁamme di gas libere potrebbe

!danneggiare la cappa aspirante.

❑Prima di usare il nuovo apparecchio, leg-

gete attentamente le istruzioni per l'uso.

Esse contengono informazioni importanti

per la Vostra sicurezza, e anche per l'uso

e la manutenzione dell'apparecchio.

❑Conservate bene il libretto delle istruzioni

per l'uso e il montaggio, per un eventuale

successivo proprietario.

Se l'apparecchio è danneggiato, non

dovete metterlo in funzione.

L'allacciamento e la messa in funzione

devono essere eseguiti solo da un tecnico.

Se il cavo di alimentazione di questo

apparecchio viene danneggiato, per evitare

pericoli deve essere sostituito dalla casa

produttrice, dal suo servizio assistenza

clienti, oppure da una persona

specializzata.

Smaltire il materiale d'imballaggio

secondo le norme (vedi capitolo "Istruzioni

per il montaggio").

Usare la cappa aspirante solo con le

lampadine avvitate.

Le lampadine fulminate dovrebbero

essere sostituite subito, per evitare un

sovraccarico sulle altre lampadine.

Non usare mai la cappa aspirante

senza ﬁltro grassi..

Grassi e olio surriscaldati possono

inﬁammarsi facilmente.

Cucinare perciò pietanze con grassi oppure

con olio, p. es. le patatine fritte, solo sotto

controllo.

Uso della cappa aspirante

Per eliminare nel modo più efficace i

vapori di cottura:

❑Accendere la cappa aspirante all'inizio

della cottura.

❑Spegnere la cappa aspirante solo

alcuni minuti dopo la ﬁne della cottura.

Ventola

acceso/spento

Illuminazione

accesa/spenta

massima potenza

Gradi aspirazione

Ventola

acceso/spento

massima potenza Pulsante Reset con

indicatore di satura-

zione per ﬁltro grassi

Gradi aspirazione

Illuminazione

accesa/spenta

Spegnere:

La cappa aspirante può essere spenta in

diversi modi.

Disinserire 1:

❑Tasto scorrevole su 0 = ventola

disinserita.

Disinserire 2:

❑Spingere il ﬁltro estraibile nell’interno ﬁno

all’arresto. (Non è necessario spostare

l’interruttore a cursore).

❑Per la nuova accensione tirare solo il

ﬁltro estraibile.

La cappa aspirante entra in funzione con

la regolazione della ventola ultimamente

selezionata.

Illuminazione:

L'illuminazione può essere usata in qualsiasi

momento, anche quando l'apparecchio è

spento o quando viene spinto dentro l'e-

straibile del ﬁltro.

Accendere:

❑Estrarre il ﬁltro estraibile tirandolo per la

maniglia integrata.

❑Selezionare la regolazione desiderata del

ventola.

Guasti

In caso di eventuali ulteriori informazioni o di

guasti, rivolgersi al servizio assistenza clienti.

(Vedi elenco dei centri di assistenza).

In caso di chiamata, indicare i dati seguenti:

E-Nr. FD

Riportare i numeri nello specchietto qui

sopra. I numeri si trovano sulla targhetta

d'identiﬁcazione, visibile dopo avere tolto i

ﬁltri, nel vano interno della cappa aspirante.

Smontaggio e montaggio dei ﬁltri

metallici per grassi:

Attenzione: le lampadine alogene devono

essere spente e raffreddate.

1. Estrarre il ﬁltro ﬁno all’arresto.

2. Spingere nell’interno gli arresti del ﬁltro

grassi anteriore e rimuovere il ﬁltro

grassi.

4. Pulire i ﬁltri per grassi.

5. Inserire di nuovo i ﬁltri per grassi.

6. Cancellare l'indicazione .

❑Premere il tasto .

3. Spingere nell’interno gli arresti del ﬁltro

grassi posteriore e rimuovere il ﬁltro

grassi.

Filtro grassii:

Per trattenere i componenti grassi dei

vapori di cottura si utilizzano ﬁltri

metallici per grassi.

Le stuoie ﬁltro sono costituite da materiale

ininﬁammabile.

Attenzione:

A causa della progressiva saturazione con

residui grassi, l'inﬁammabilità aumenta, e il

funzionamento della cappa aspirante può

essere pregiudicato.

Importante:

Pulendo tempestivamente i ﬁltri metallici per

grassi, si previene il pericolo d'incendio, che

può essere causato da un'accumulo di

calore durante la frittura o l'arrosto.

❑Nel funzionamento normale (ogni giorno

da 1 a 2 ore) i ﬁltri metallici per grassi

devono essere lavati 1 volta al mese.

Indicazione di saturazione:

Quando i ﬁltri per grassi sono saturi,

l'indicatore luminoso lampeggia.

Non attendere oltre per lavare i ﬁltri.

❑Attenzione che i ﬁltri per grassi siano

lavati ad intervalli regolari (ca. ogni

mese).

Pulizia dei ﬁltri metallici per grassi:

❑Il lavaggio può essere eseguito nella

lavastoviglie. Nel lavaggio è possibile una

lieve alterazione di colore.

Importante:

non lavare i ﬁltri metallici per grassi molto

sporchi insieme alle stoviglie.

❑Per il lavaggio a mano, fare ammorbidire

i ﬁltri per grassi per più ore in una

soluzione di lavaggio bollente.

Poi spazzolare, sciacquare bene con

acqua pulita e fare sgocciolare.

Filtri e manutenzione

3. Arrestare le linguette sui due lati.

4. Montare i ﬁltri per grassi

(vedi "Smontaggio e montaggio dei ﬁltri

metallici per grassi").

Smontaggio:

Attenzione: le lampadine alogene devono

essere spente e raffreddate.

1. Smontare i ﬁltri per grassi.

2. Premere le linguette sui due lati e

rimuovere il ﬁltro a carbone attivo verso il

basso.

3. Cambio del ﬁltro a carbone attivo:

❑Il ﬁltro a carbone attivo è in vendita nel

commercio specializzato (vedi

capitolo "Accessori speciali").

❑Usare solo ﬁltri originali.

Così si garantisce il funzionamento

ottimale.

4. Montare i ﬁltri per grassi.

Smaltimento del ﬁltro a carbone attivo

usato:

❑I ﬁltri a carbone attivo non contengono

sostanze inquinanti. Essi possono essere

p. es. smaltiti come riﬁuti comuni.

Filtri e manutenzione

Filtro a carbone attivo:

Per ﬁssare gli odori nel funzionamento a

ricircolo d'aria.

Attenzione:

A causa della progressiva saturazione con

residui grassi, l'inﬁammabilità aumenta, e il

funzionamento della cappa aspirante può

essere pregiudicato.

Importante:

Mediante tempestiva sostituzione del ﬁltro a

carbone attivo, si previene il pericolo

d’incendio, che può insorgere a causa di

accumulo di calore durante la preparazione

di fritture o arrosti.

Montaggio:

Attenzione: le lampadine alogene devono

essere spente e raffreddate.

1. Smontare i ﬁltri per grassi (vedi

"Smontaggio e montaggio dei ﬁltri

metallici per grassi").

2. Inserire il ﬁltro a carbone attivo.

Pulizia e manutenzione

Togliere corrente alla cappa aspirante

estraendo la spina di alimentazione,

oppure togliendo il fusibile.

❑Quando si lavano i ﬁltri per grassi, pulire

anche i depositi di grasso sulle parti

accessibili della carcassa.

Con ciò si previene un pericolo

d'incendio e si assicura il funzionamento

ottimale.

❑Per pulire la cappa aspirante usare una

soluzione di acqua e detersivo ben

calda, oppure un detergente per vetri

delicato.

❑Non rimovete lo sporco secco aderente

graffiandolo, ma ammorbiditelo con un

panno umido.

❑Non usare prodotti abrasivi o spugne

dure.

❑Avvertenza: non usare alcool (spirito)

sulle superﬁci di plastica. Si potrebbero

formare zone opache.

Attenzione! Arieggiare sufficientemente

la cucina, non usare ﬁamme libere.

Pulire i tasti di comando solo con una

soluzione di acqua e detersivo delicato e

con un panno morbido, umido.

Per i tasti di comando non usare pulitori per

acciaio inox.

Superﬁci in acciaio inox:

❑Usare un detergente per acciaio inox

delicato, non abrasivo.

❑Pulire stroﬁnando solo nel senso della

lucidatura.

Non pulire le superﬁci in acciaio inox

con spugne dure, né con detergenti

contenenti sabbia, soda, acido o cloruro.

Superﬁci di alluminio, vernice e plastica:

❑Usare un panno per vetri o un panno in

microﬁbre morbido che non lascia peli.

❑Non usare panni asciutti.

❑Usare un detergente delicato per vetri.

❑Non usare detergenti corrosivi, acidi o

alcalini.

❑Non usare prodotti abrasivi.

4. Inserire di nuovo l'anello della lampada.

5. Ripristinare l'alimentazione elettrica

inserendo di nuovo la spina di

alimentazione o il fusibile.

Avvertenza: se l'illuminazione non

funzionasse controllare se le lampadine

sono inserite correttamente.

Cambio delle lampade

1. Spegnere la cappa aspirante e togliere

corrente sﬁlando la spina di alimenta-

zione, oppure togliendo il fusibile.

Le lampadine alogene accese si

surriscaldano. Anche alcuni minuti dopo

averle spente vi è pericolo di scottature.

2. Staccare l'anello della lampada con un

cacciavite o simile.

3. Sostituire la lampadina alogena

(lampadina alogena commerciale,

12 Volt, max. 20 Watt, attacco G4).

Attenzione: portalampada ad innesto.

Per afferrare la lampadina usare un

panno pulito.

Avvertenze importanti

Istruzioni per il montaggio:

Sopra a fornelli a gas il montaggio

della cappa aspirante è ammesso ad una

distanza minima di 650 mm – ﬁg. 1 – solo

se non si superano i carichi termici nominali

seguenti:

❑Cucine a gas

carico di un fornello max. 03,0 kW

carico di tutti i fornelli max. 08,3 kW

carico del forno max. 03,9 kW

❑Piani di cottura a gas

carico di un fornello max. 03,9 kW

carico di tutti i fornelli max. 11,3 kW

❑Piani di cottura in vetroceramica a

gas

I dati del carico termico nominale non

sono validi per i piani di cottura in

vetroceramica a gas.

É indispensabile osservare i dati della

casa produttrice del piano di cottura.

❑Cucine per combustibili solidi

Come per le cucine a gas, sono validi in

modo analogo i massimi carichi termici

nominali e la distanza minima.

Sopra ad un focolare per combustibili

solidi, dal quale può derivare un pericolo

d'incendio (p. es. scintille), il montaggio

della cappa aspirante è consentito solo se

il focolare è dotato di una copertura chiusa

non smontabile e se contemporaneamente

vengono osservate le pertinenti norme

nazionali.

Questa limitazione non è valida per le

cucine a gas e per i piani di cottura a gas.

Quanto minore è la distanza tra la

cappa aspirante ed i fornelli, tanto

maggiore è la possibilità che nella parte

inferiore della cappa aspirante possano

condensarsi gocce a causa del vapore

acqueo che sale.

Gli apparecchi dismessi non sono riﬁuti

senza valore.

Attraverso lo smaltimento ecologico

possono essere recuperati materiali

pregiati.

Rendere inservibile l'apparecchio dismesso

prima di rottamarlo.

L'imballaggio ha protetto il Vostro

nuovo apparecchio nel trasporto ﬁno a Voi.

Tutti i materiali utilizzati sono compatibili

con l'ambiente e riciclabili. Siete pregati di

collaborare, smaltendo l'imballaggio in

modo ecologicamente corretto.

Informatevi sulle attuali possibilità di

smaltimento presso il Vostro rivenditore

specializzato, oppure presso la Vostra

amministrazione comunale.

La cappa aspirante può essere

utilizzata per il funzionamento ad

espulsione d'aria ed a ricircolo d'aria.

Montare la cappa aspirante sempre

centrata sopra il piano di cottura.

Distanza minima fra fornelli elettrici e

bordo inferiore della cappa aspirante:

430 mm, ﬁg. 1.

Avvertenze supplementari per

apparecchi di cottura a gas:

Nel montaggio dei fornelli a gas devono

essere osservate le pertinenti norme di

legge nazionali (per es. in Germania:

Regole Tecniche per Installazioni a Gas

TRGI).

É indispensabile osservare le norme di

montaggio in vigore e le istruzioni per il

montaggio della casa produttrice degli

apparecchi a gas.

É consentito il montaggio della cappa

aspirante con un solo lato accanto ad un

mobile alto oppure ad un muro alto.

Distanza min. 300 mm.

L'aria di scarico viene condotta verso l'alto,

attraverso un pozzo di ventilazione, oppure

direttamente all'aperto, attraverso la parete

esterna.

DÉ vietato immettere l'aria di scarico in

un camino per fumo o per gas di scarico

normalmente utilizzato, oppure in un pozzo,

che serve al deﬂusso dell'aria di locali, nei

quali sono installati focolari.

Nell'espulsione d'aria devono essere

osservate le norme amministrative e

legali (per es. regolamenti edilizi

nazionali).

In caso di scarico in dell’aria in camini per

fumo o per gas di scarico normalmente non

utilizzato, è necessario ottenere

l'autorizzazione dell'autorità competente.

DPer il funzionamento ad espulsione

d’aria della cappa aspirante, con

contemporaneo funzionamento di

combustioni dipendenti dal camino

(come p. es. apparecchi di riscaldamento a

gas, olio combustibile oppure a carbone,

scaldacqua a ﬂusso continuo, scaldabagni)

è necessario provvedere ad una

sufficiente alimentazione dell'aria, che è

necessaria al focolare per la combustione.

Un funzionamento senza pericolo è

possibile, se nel locale d'installazione del

focolare non viene superata la depressione

di 4 Pa (0,04 mbar).

È possibile conseguire ciò quando l'aria per

la combustione può continuare ad affluire

attraverso aperture non chiudibili, per es. in

di porte, ﬁnestre ed in combinazione con

cassette murali per l'alimentazione/

espulsione dell'aria o con altre misure

tecniche, come interdizione reciproca e

simili.

Se l'aria di alimentazione non è

sufficiente, sussiste pericolo

d'intossicazione a causa di ritorno di gas

combusti.

Un cassetta murale di alimentazione/

scarico dell'aria da sola non garantisce il

rispetto del valore limite.

Nota: Nella stima si deve considerare

sempre il bilancio totale dell'aerazione

dell'abitazione. Questa regola non si

applica per il funzionamento di apparecchi

di cottura, p. es. piano di cottura e cucina a

gas.

Se la cappa aspirante viene usata in

funzionamento a ricircolo d'aria - con ﬁltro a

carbone attivo -, quest'uso è consentito

senza limitazioni.

In caso di funzionamento ad espulsione

d’aria, è opportuno montare nella cappa

aspirante una valvola antiriﬂusso, qualora

questa non sia già disponibile nel tubo di

scarico o nella cassetta murale.

Se all'apparecchio non è acclusa una

valvola antiriﬂusso, questa può essere

acquistata nel commercio specializzato.

Se l'aria di scarico viene condotta

attraverso la parete esterna, si dovrebbe

utilizzare una cassetta murale telescopica.

Prima del montaggio

Funzionamento ad espulsione d’aria

Prima del montaggio

Rendimento ottimale della cappa

aspirante:

❑Tubo di scarico corto, liscio.

❑Il minor numero possibile di gomiti di

tubo.

❑Massimo diametro possibile del tubo

(meglio ø 150 mm) e grandi gomiti di

tubo.

L'impiego di lunghi tubi di espulsione

ruvidi, di più gomiti di tubo o di

diametri piccoli causa una difformità

dall'indice di ricambio aria ottimale e

contemporaneamente un aumento

del rumore.

❑Tubi tondi

Tubi di scarico breve:

diametro interno min. 120 mm,

Tubo di scarico lungo:

diametro interno min. 150 mm.

❑I canali a sezione quadra devono avere

una sezione trasversale interna

equivalente a quella dei tubi tondi.

Essi non dovrebbero presentare forti

deviazioni.

l120 mm ca. 113 cm2

l150 mm ca. 177 cm2

❑Giunture con tubi di diametro diffe-

rente: chiudere con nastro di tenuta.

❑Nel funzionamento ad espulsione

d’aria provvedere ad una sufficiente

alimentazione d'aria.

Scarico diretto verso dietro:

É possibile nei limiti del pensile solo per i

pensili alti, secondo la grandezza del tubo

di scarico.

❑Eseguire a tale scopo l'apertura nella

parete posteriore del pensile con

scanalatura per il cavo di alimentazione

elettrico.

Scarico verso l'alto:

Potete acquistare

presso il fornitore

specializzato il set di

montaggio completo.

Trovate i relativi

numeri degli

accessori nelle

istruzioni per l'uso.

1. Eseguire l'apertura nel piano superiore del

pensile, con scanalatura per il cavo di

alimentazione elettrico.

– La sagoma di taglio O

Iè acclusa –.

2. Ritagliare il fondo del pensile – se

disponibile – sull'intera larghezza, ad una

profondità di min. 270 mm.

Attacco tubo di scarico l150 mm:

❑Fissare il tubo di scarico direttamente al

raccordo di scarico.

Attacco del tubo di scarico l120 mm:

❑Fissare l’accluso manicotto di riduzione

all’uscita dell’aria.

I fori all’uscita dell’aria devono essere

chiusi ermeticamente.

❑Fissare il tubo d’espulsione aria al

manicotto di riduzione.

Funzionamento a ricircolo d'aria

❑Con ﬁltro a carbone attivo, se non è

disponibile nessun'altra possibilità per il

funzionamento ad espulsione d’aria.

600

min. 293

287 313

195

min.

435

Ø133/170

270

Preparazione del pensile

Questa cappa aspirante è prevista per il

montaggio in un pensile con le seguenti

dimensioni:

larghezza: 600 mm

profondità: da 293 a 350 mm

altezza: min. 435 mm.

Per profondità del pensile superiori a

293 mm, la cappa aspirante può essere

spostata indietro, p. es. per permettere il

montaggio di una mensola per le spezie

avanti alla cappa aspirante.

A tal ﬁne appoggiare la sagoma O

spostata adeguatamente più dietro.

 La stabilità del pensile deve essere

garantita durante e dopo il montaggio.

Ciò anche in caso di montaggio

all'estremità della riga di mobili.

1. Tracciare rispettivamente due punti di

ﬁssaggio – a destra e a sinistra – sui lati

interni del pensile e praticare con un

punteruolo fori preliminari.

Trapanare:

l2 mm – max. 10 mm di profondità.

Per tracciare entrambi i punti di

ﬁssaggio usare la sagoma O

II .

2. Avvitare le due piastrine di ﬁssaggio.

3. Appendere il pensile con la porta e

allineare.

 Rispettare la distanza minima tra i

fornelli e la cappa aspirante! Fig. 1.

Montaggio nel pensile

❑Se la cappa aspirante dovesse essere

montata spostata indietro nel pensile, gli

arresti per l'estraibile del ﬁltro possono

essere spostati in avanti.

❑A tale scopo allentare le viti, spostare gli

arresti e stringere di nuovo.

2. Allineare la maniglia integrata ed

avvitarla saldamente all’apparecchio.

Scarico d’aria Ricircolo d’aria

13,0 13,5

Con riserva di modiﬁche costruttive nel quadro

dell'evoluzione tecnica.

Peso in kg:

Montaggio della maniglia integrata:

Sul ﬁltro estraibile deve essere già

montata una maniglia integrata.

La maniglia integrata può essere un listello

in legno previsto per il mobile da cucina,

oppure un listello a maniglia da richiedere

come accessorio speciale (vedi accessori

speciali all’ultima pagina).

1. Con l'acclusa sagoma O

III , tracciare tre

punti di ﬁssaggio sul listello di legno e

praticare fori preliminari con un

punteruolo.

Trapanare:

l2 mm – max. 10 mm di profondità.

Manejo de la campana extractora

La manera más eﬁcaz de absorber los

vahos producidos en la cocina durante la

preparación de los alimentos es:

❑Conectando la campana extractora al

comenzar a trabajar.

❑Desconectando la campana extractora

al cabo de unos minutos después de

haber concluido los trabajos.

Conexión /

Desconexión del ventilador

Conexión / Desconexión

de la iluminación

Escalón intensivo

Escalones de potencia del ventilador

Conexión /

Desconexión del ventilador

Escalón intensivo Tecla de reposición

(Reset) con indicación

del grado de satura-

ción del ﬁltro antigrasa

Escalones de potencia del ventilador

Conexión / Desconexión

de la iluminación

Desconectar el ventilador:

La campana extractora se puede

desconectar de diferentes modos.

Desconectar 1:

❑Poner el interruptor corredizo a 0, con lo

que el ventilador queda desconectado.

Desconectar 2:

❑Cerrar el cajón-ﬁltro hasta el tope (el

interruptor corredizo queda como

elegido).

❑Para volver a conectar la campana

extractora sólo hay que extraer la

campana de su alojamiento.

El aparato se pone en marcha,

trabajando con el ventilador en la

posición que se había seleccionada

con anterioridad.

Iluminación:

La iluminación se puede conectar en

cualquier momento, incluso si el ventilador

está desconectado o la campana

extractora replegada en su alojamiento.

Conectar el ventilador:

❑Extraer la campana extractora de su

alojamiento en el armario asiéndola del

tirador.

❑Seleccionar el escalón de funcionamiento

deseado.

Averías y perturbaciones

En caso de consultas o averías de la cam-

pana extractora, no dude en llamar al Servi-

cio de Asistencia Técnica.

(Véase al respecto la lista con las

delegaciones y los distribuidores oﬁciales).

Para cualquier consulta deberán indicarse

los números de producto y de fabricación:

N° E FD

Anote las números correspondientes a su

aparato en los espacios correspondientes.

Los números ﬁguran en la placa de carac-

terísticas que se encuentra en el interior de

la campana extractora, y a la que se acce-

de tras desmontar los ﬁltros.

3. Enclavar las lengüetas de sujeción en

ambos lados del ﬁltro.

4. Montar los ﬁltros antigrasa (véase al

respecto el capítulo «Desmontar y

montar los ﬁltros antigrasa metálicos»).

Desmontar el ﬁltro de carbón activo:

¡Atención! Las lámparas halógenas tienen

que estar desconectadas y frías.

1. Desmontar los ﬁltros antigrasa.

2. Oprimir las lengüetas de sujeción por

ambos lados y retirar el ﬁltro de carbón

activo hacia abajo.

3. Sustituir el ﬁltro de carbón activo:

❑El ﬁltro de carbón activo puede

adquirirse en el COMERCIO

ESPECIALIZADO (véanse los

accesorios opcionales).

❑Utilizar sólo ﬁltros originales del

Fabricante.

De este modo se cumplen las normas

y disposiciones de seguridad vigen-

tes, asegurando un funcionamiento

óptimo.

4. Montar los ﬁltros antigrasa.

Evacuación del ﬁltro de carbón activo

usado:

❑Los ﬁltros de carbón activo no incorpo-

ran ningún tipo de material o substancia

tóxica o nociva. Por esta razón pueden

evacuarse conjuntamente con los dese-

chos domésticos (cubo de basura).

Filtros y mantenimiento

Filtro de carbón activo:

Para retener los olores durante el

funcionamiento de la campana

extractora con evacuación del aire al

interior (recirculación del aire).

¡Atención!

A medida que crece el grado de saturación

de la esterilla de ﬁltro con partículas de

grasa, aumenta su inﬂamabilidad,

inﬂuyendo negativamente en el

funcionamiento de la campana.

¡Importante!:

La limpieza a tiempo de los ﬁltros metálicos,

eliminando las partículas de grasa

adheridas en el mismo, puede prevenir el

peligro de incendio a causa de una acumu-

lación de calor al freír o asar alimentos.

Montar el ﬁltro:

¡Atención! Las lámparas halógenas tienen

que estar desconectadas y frías.

1. Desmontar los ﬁltros antigrasa (véase a

este respecto el capítulo «Desmontar y

montar los ﬁltros antigrasa metálicos».

2. Montar el ﬁltro de carbón activo.

El aire de evacuación pasa a través de un

túnel de ventilación hacia arriba o

directamente hacia el exterior, a través de la

correspondiente pared.

DEl aire de evacuación no debe pasar a

ninguna chimenea de humos o gases de

escape en servicio, ni tampoco a túneles de

ventilación de locales con hogares.

En caso de evacuación del aire al

exterior, deberán observarse

estrictamente las normas y

disposiciones locales vigentes al

respecto.

En caso de hacer pasar el aire de

evacuación de la campana a una chimenea

de humos o gases de escape fuera de

servicio, deberá consultarse con el

deshollinador del distrito competente,

observando asimismo las normas y

disposiciones nacionales vigentes.

DSi se utiliza la campana con

evacuación del aire al exterior simultá-

neamente con un hogar dependiente de

una chimenea (por ejemplo calefacciones

de gas, gas-oil o carbón, calentadores

instantáneos, calentadores de agua), hay

procurar que exista una suﬁciente

alimentación de aire, necesario para el

proceso de combustión del hogar.

Este funcionamiento es posible sin peligro

si en el local de emplazamiento del hogar

no se sobrepasa la depresión admisible de

4 Pa (0,04 mbares).

Esto se puede lograr a través del libre

acceso del aire de combustión a través de

unas aberturas sin posibilidad de cierre ni

bloqueo, por ejemplo puertas, ventanas,

cajas murales para alimentación y

evacuación de aire u otras medidas técnicas

como bloqueos recíprocos.

Cerciorarse de que existe una alimenta-

ción suﬁciente del aire. De lo contrario el

aire evacuado se vuelve a utilizar para la

admisión y se corre el peligro de

intoxicación.

La sola presencia de una caja mural para ali-

mentación o evacuación del aire, sin embar-

go, no constituye una garantía para la obser-

vación de los límites de tolerancia válidos.

Nota: En las consideraciones y valoraciones

a este respecto siempre habrá que tener en

cuenta todo el conjunto del sistema de

ventilación existente en la vivienda. Esta regla

no es válida para las cocinas y placas de

cocción de gas.

Las campanas extractoras montadas con

evacuación del aire interior (sistema de

recirculación del aire), dotadas de ﬁltro de

carbón activo, pueden funcionar sin ningún

tipo de restricción.

Si la campana extractora trabaja con sistema de

evacuación del aire al exterior, deberá

montarse una válvula antirretorno, en caso de

no estar ésta ya incorporada en el tubo de

evacuación del aire o en la caja mural.

En caso de no incorporar la presente campa-

na extractora dicha válvula antirretorno, la

podrá adquirir en el comercio especializado.

Si el aire es evacuado pasando a través

de la pared exterior, deberá utilizarse una

caja mural telescópica.

Antes del montaje

Funcionamiento con evacuación del aire al exterior

Product specificaties

Merk:	Siemens
Categorie:	Kookplaten en fornuizen
Model:	ER 15264

Heb je hulp nodig?

Als je hulp nodig hebt met Siemens ER 15264 stel dan hieronder een vraag en andere gebruikers zullen je antwoorden

Uw naam*

Jouw email*

Schrijf hier uw vraag

Handleiding Kookplaten en fornuizen Siemens

Siemens HB 73AB550 Handleiding

17 April 2022

Siemens ER326AB90W Handleiding

6 Februari 2022

Siemens HV 110510 Handleiding

25 Juni 2022

Siemens HN 29024 Handleiding

26 Juni 2022

Siemens ER 62021 Handleiding

6 Februari 2022

Siemens ET96061 Handleiding

24 Februari 2022

Siemens HB 33L750 Handleiding

15 Augustus 2022

Siemens HE54060 Handleiding

30 Mei 2022

Siemens HB 230510 E Handleiding

9 April 2022

Siemens ET 78P501E Handleiding

14 Februari 2022

Handleiding Kookplaten en fornuizen

Nieuwste handleidingen voor Kookplaten en fornuizen

Smeg CS 18 A 6 Handleiding

22 Januari 2025

Smeg CS 120 NL Handleiding

22 Januari 2025

Exquisit EH10.3-9 Handleiding

26 September 2024

Exquisit EH9.3-9 Handleiding

26 September 2024

Brandt TI 680 B Handleiding

6 Augustus 2024

Koenic KSCR 350 Handleiding

5 Juli 2024

Baumatic BHI 610 Handleiding

4 Maart 2024

Baumatic BT 61 SS Handleiding

4 Maart 2024

Baumatic BHC 925 SS Handleiding

4 Maart 2024

Boretti Gaskookplaten algemeen Handleiding

26 Februari 2024
