Pagina 1/8

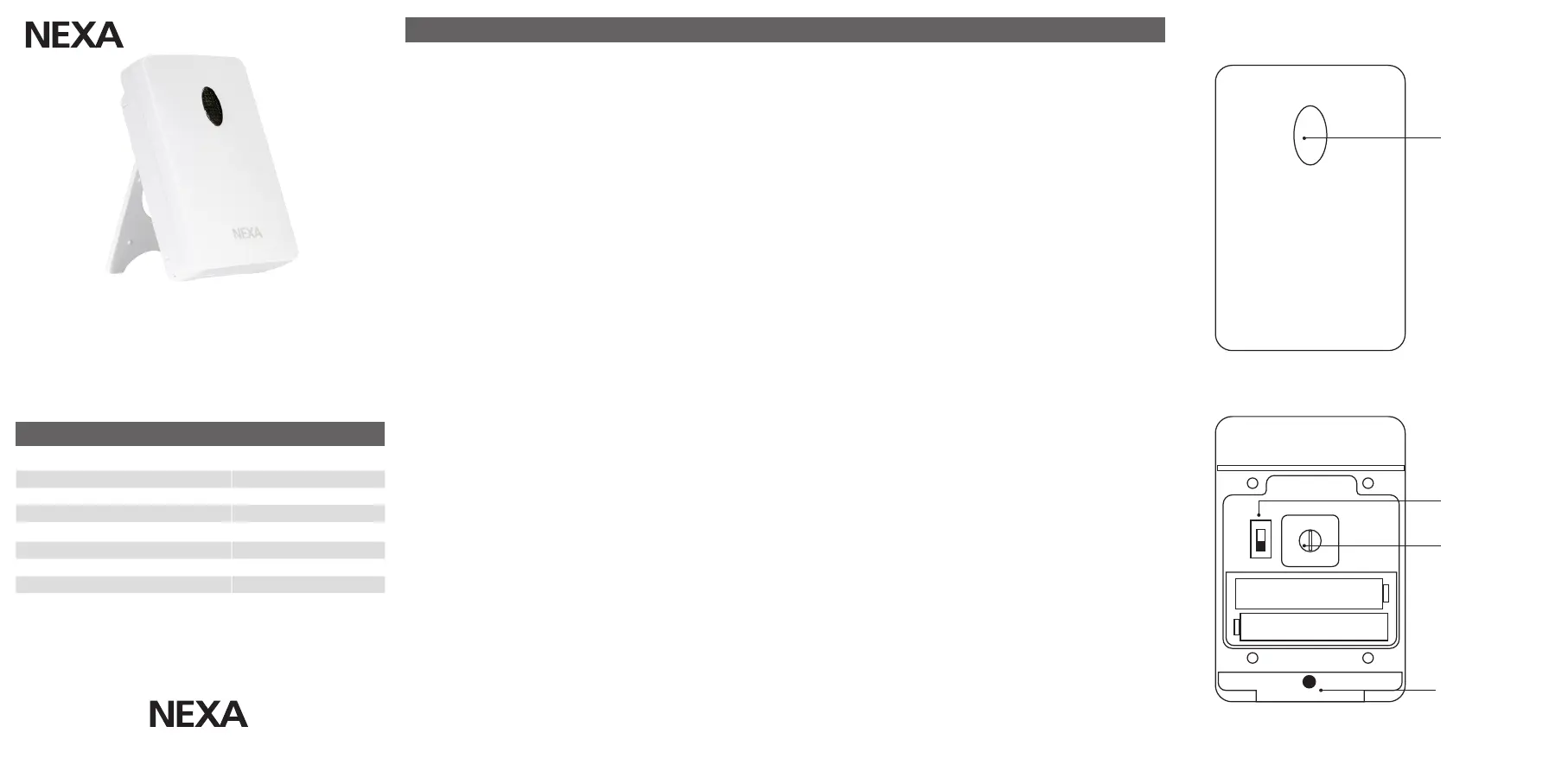

02h8h

Set

Start

Del

3h7h

4h6h 5h

+–

LBST-604

SKYMNINGSRELÄ

För inom- och utomhusbruk

SVENSKA

LBST-604

Batteri 2 x AAA (ingår ej)

Frekvens System Nexa (433,92 MHz)

Räckvidd upp till 30 m

Avstängningstimer 2/3/4/5/6/7 eller 8 timmar

Drifttemperatur -20 till +40 °C

IP klassicering Vattentät, IP56

Mått, B x H x D 60 x 80 x 20 mm

TEKNISK DATA

Declaration of conformity ﬁnns tillgänglig på www.nexa.se

• Batteridrivet skymningsrelä

• Tänder och släcker belysning vid skymning och gryning, eller

efter inställd tidsintervall (2-8h)

• Kan ställas på bordsyta eller monteras på vägg

INSTALLATION

1. Ta bort monteringsplattan/bordsstället genom att försiktigt bända

med lämpligt verktyg, exempelvis en skruvmejsel

2. Skruva sedan loss batteriluckan.

3. Sätt i 2 stycken AAA-batterier

4. Para ihop skymningsrelät med önskad mottagare, se ”Inlärning”

och ”timerinställning”.

5. För att styra ﬂera mottagare via samma skymningsrelä upprepas

steg 4 med var och en av de mottagare som önskas styras av

relät.

6. Skruva fast bakstycket, se till att tätningen ligger åt rätt håll

7. Ställ in ljusstyrka, se ”inställning av ljusstyrka”

PLACERING

Placera inte LBST-604 i en miljö där den kan påverkas av lampor

eller annat ljus. Exempel: Framför ett garage kommer LBST-604 att

påverkas av bilens strålkastare och riskerar att skicka en Av-signal

vid fel tillfälle.

INLÄRNING

1. Sätt önskad mottagare i inlärningsläge, se respektive manual

2. För inlärningsknappen från ”Del” till ”Set” på skymningsrelät

3. Mottagaren bekräftar genom att slå av och på två gånger, ifall en

lampa är ansluten till mottagaren blinkar denna två gånger

4. För tillbaka inlärningsknappen till ”Del”

TIMERINSTÄLLNING

1. Vrid på vredet för att ställa in timer för avslag efter skymning.

0 innebär att skymningsrelät släcker vid gryning.

INSTÄLLNING AV LJUSSTYRKA

Använd det förinställda värdet på 10 lux:

1. Tryck kort en gång på START-knappen

2. Placera skymningsrelät där det ska sitta inom 20 sekunder

Använd anpassad ljusstyrka:

1. Vänta tills omgivande ljusstyrka når den nivå som Du önskar att

lampan tänds vid.

2. Tryck och håll ned START-knappen i 3 sekunder tills Led-

indikering börjar blinka.

3. Placera skymningsrelät där det ska sitta inom 20 sekunder

NEXA AB, DATAVÄGEN 37B, 436 32 ASKIM, SWEDEN

info@nexa.se | www.nexa.se

Inlärningsknapp

Timerinställning

Sensor/

LED-indikering

Startknapp för

inställning av

ljusstyrka

RADERING AV MINNE

1. Sätt mottagaren i inlärningsläge, se respektive manual

2. För inlärningsknappen från ”Set” till ”Del”

3. Mottagaren bekräftar genom att slå av och på två gånger, ifall en

lampa är ansluten till mottagaren blinkar denna två gånger

BATTERI

När LED-indikeringen blinkar var tredje sekund måste batteriet bytas

för att LBST-604 ska fungera normalt igen.

ÖVRIG INFORMATION

Räckvidd inomhus: upp till 50 m (optimala förhållanden).

Räckvidden är starkt beroende av lokala förhållanden, till exempel

om det ﬁnns metaller i närheten. Exempelvis har den tunna

metallbeläggning i energiglas med låg emissivitet negativ inverkan

på radiosignalernas räckvidd. Det kan ﬁnnas begränsningar

för användningen av enheten utanför EU. Om tillämpligt bör du

kontrollera att enheten överensstämmer med lokala föreskrifter.

Max belastning: Anslut aldrig lampor eller utrustning som

överskrider mottagarens maximala belastning. Det kan leda till fel,

kortslutning eller brand.

Livsuppehållande utrustning: Använd aldrig Nexas produkter

till livsuppehållande utrustning eller andra apparater där fel eller

störningar kan få livshotande följder.

Störningar: Alla trådlösa enheter kan drabbas av störningar som

kan påverka prestandan och räckvidden. Det minsta avståndet

mellan två mottagare bör därför vara åtminstone 50 cm

Reparation: Försök inte att reparera produkten. Den innehåller inga

reparerbara delar.

Vattentäthet: Produkten är inte vattentät. Se till att den alltid är

torr. Fukt gör att elektroniken inuti fräts sönder och kan leda till

kortslutning, fel och risk för elstötar.

Rengöring: Rengör produkten med en torr trasa. Använd inte

kemikalier, lösningsmedel eller starka rengöringsmedel.

Miljö: Utsätt inte produkten för stark värme eller kyla, eftersom det

kan skada eller förkorta de elektroniska kretsarnas livslängd.

OTHER INFORMATION

Range indoors: up to 30 m (optimal conditions). The range is very

dependent on local conditions, if there is metal in the vicinity for

example. The thin metal coating in low emissivity energy glass has a

negative effect on the range of radio signals for example. There may

be restrictions on the use of the unit outside the EU. If appropriate,

you should check that the unit complies with local regulations.

Max. load: Never connect bulbs or equipment that exceed the

maximum load of the receiver. This could lead to faults, short-

circuiting or ﬁre.

Life-support equipment: Never use Nexa’s products for life-

support equipment or other devices where faults or interference

could have life-threatening consequences.

Interference: All wireless units can suffer from interference that

can affect performance and range. Because of this, the minimum

distance between two receivers should be at least 50 cm

Repair: Do not attempt to repair the product. It does not contain

any repairable parts.

Watertightness: The product is not waterproof. Make sure it

remains dry at all times. Damp will cause the internal electronics to

corrode and this could lead to short-circuiting, faults and a risk of

electric shock.

Cleaning: Clean the product using a dry cloth. Do not use

chemicals, solvents or strong cleaning agents.

Environment: Do not expose the product to intense heat or cold as

this could damage or shorten the service life of the electric circuits.

02h8h

Set

Start

Del

3h7h

4h6h 5h

+–

LBST-604

TWILIGHT SWITCH

For indoor and outdoor use

ENGLISH

LBST-604

Battery 2 x AAA (not included)

Frequency System Nexa (433.92 MHz)

Range up to 30 m

Shutdown timer 2/3/4/5/6/7 or 8 hours

Operating temperature -20 to +40 °C

IP rating Waterproof, IP56

Dimensions, W x H x D 60 x 80 x 20 mm

TECHNICAL DATA

A declaration of conformity is available at www.nexa.se

• Battery powered twilight switch

• Turns lighting on and off at dusk and dawn, or after set time

interval (2-8h)

• Can be placed on a table top or mounted on a wall

INSTALLATION

1. Remove the mounting plate/table stand by carefully prizing it off

with a suitable tool, a screwdriver for example

2. Then unscrew the battery cover.

3. Insert 2 x AAA batteries

4. Pair the twilight switch together with the desired receiver, see

”Training” and ”timer setting”.

5. To control several receivers via the same twilight switch, repeat step

4 with each of the receivers you want to be controlled by the switch.

6. Unscrew the back, ensure that the seal is the right way round

7. Set brightness, see ”setting brightness”

LOCATION

Do not position LBST-604 in an environment where it can be

affected by lamps or other light. Example: In front of a garage LBST-

604 will be affected by car headlights and risk sending an OFF

signal at the wrong time.

TRAINING

1. Set the desired receiver to training mode – see respective manual

2. Move the training button from ”Del” to ”Set” on the twilight switch

3. The receiver acknowledges by turning on and off two times, if a

lamp is connected to the receiver, it ﬂashes two times

4. Move the training button back to ”Del”

TIMER SETTING

1. Turn the knob to set timer for off after twilight.

0 means that the twilight switch turns off at dawn.

SETTING BRIGHTNESS

Use the preset value of 10 lux:

1. Press once brieﬂy on the START button

2. Position the twilight switch where it will be located within 20 seconds

Use adapted brightness:

1. Wait until ambient brightness reaches the level at which you want

the lamp to come on.

2. Press and hold down the START button for 3 seconds until the

LED indicator starts to ﬂash.

3. Position the twilight switch where it will be located within 20 seconds

NEXA AB, DATAVÄGEN 37B, 436 32 ASKIM, SWEDEN

info@nexa.se | www.nexa.se

Training button

Timer setting

Sensor/

LED indicator

Start button for

setting brightness

DELETING MEMORY

1. Set the receiver to training mode – see respective manual

2. Move the training button from ”Set” to ”Del”

3. The receiver acknowledges by turning on and off two times, if a

lamp is connected to the receiver, it ﬂashes two times

BATTERY

When the LED indicator ﬂashes every three seconds, the battery

must be replaced for LBST-604 to function normally again.

Product specificaties

Merk:	Nexa
Categorie:	Verlichting
Model:	LBST-604
Breedte:	60 mm
Diepte:	20 mm
Hoogte:	80 mm
Materiaal behuizing:	Kunststof
Stroombron:	Batterij/Accu
Internationale veiligheidscode (IP):	IP56
Connectiviteitstechnologie:	Draadloos
Ondersteund aantal accu's/batterijen:	2
Aantal per verpakking:	1 stuk(s)
Inclusief batterij:	Nee
Frequentie:	433.92 MHz
Type batterij:	AAA
Vervangbare batterij:	Ja
