Pagina 1/8

NNL

NEXA

NNL

CMR-101

DOSDIMMER

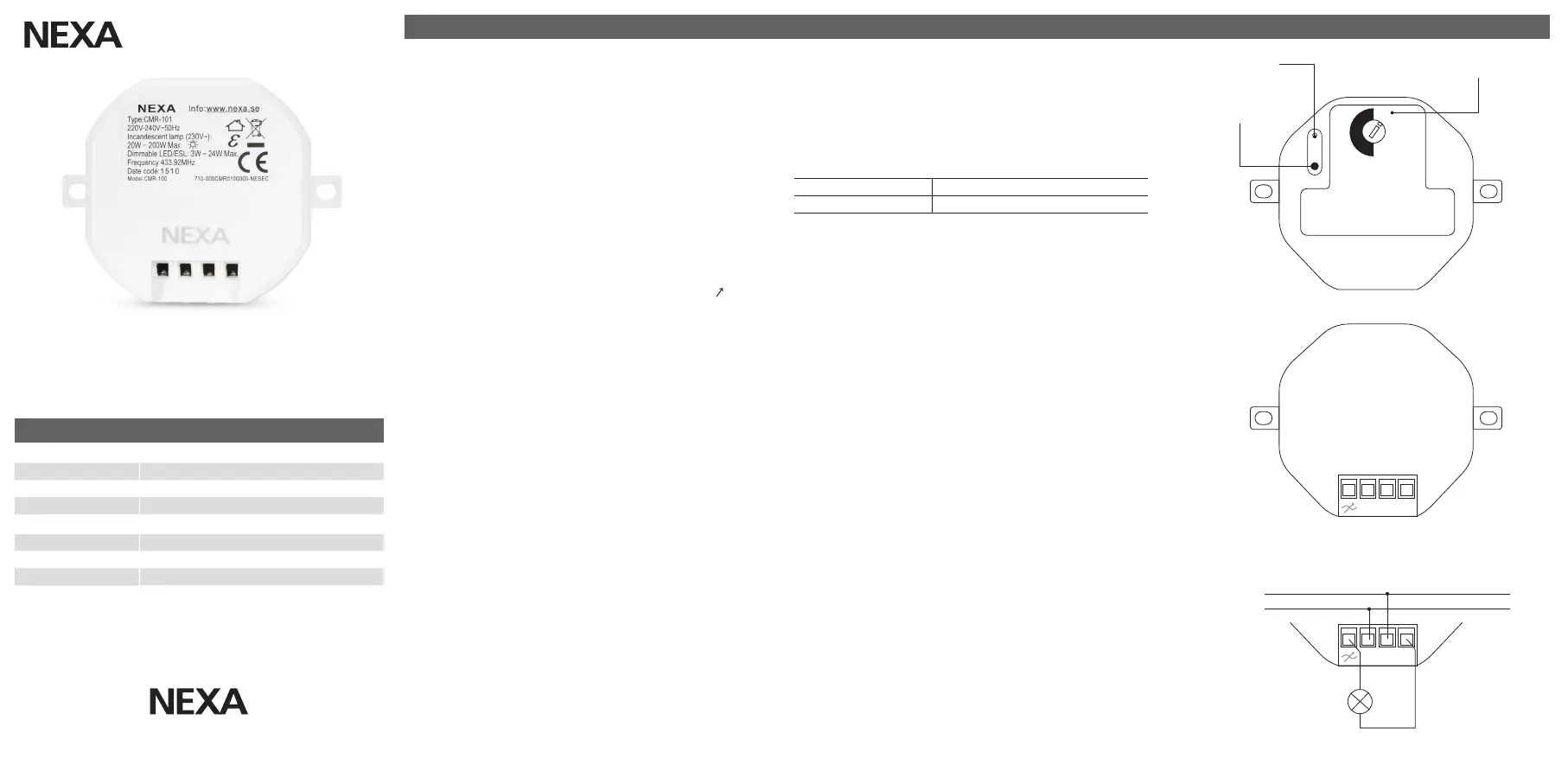

TEKNISK DATA

Declaration of conformity ﬁnns tillgänglig på www.nexa.se

CMR-101

Strömkälla 220-240 V~50 Hz

Max. last 20-200 W (resistiv last), 3-24 W (LED)

Frekvens System Nexa (433,92 MHz)

Räckvidd upp till 30 m

Minnesplatser 6 st

IP klassicering IP20 Inomhusbruk

Mått 52 x 52 x 28 mm

Dimmermottagare för fast installation med justerbar lägsta

ljusstyrka. För dimringsbara 230 V LED-lampor (3-24 W), 230 V

glödljus och halogen (20-200 W). Mottagaren behöver både fas och

nolla.

SÄKERHET

Läs igenom hela instruktionen först. Anlita fackman vid behov. Nexa

kan ej hållas ansvarig om produkten används till annat än den är

designad för eller om instruktionen inte följs. Anslut aldrig lampor

eller utrustning som överskrider mottagarens maximala angivna

belastning, det kan leda till fel, kortslutning eller brand. Försök inte

att reparera produkten. Produkten innehåller inga reparerbara delar.

INSTALLATION

Säkerställ att ledarna är spänningsfria genom att slå av

strömmen i elcentralen.

Koppla Fas till L och Nolledare till N, lasten kopplas in till och N, ~

se också inkopplingsschema.

INLÄRNING

1. Spänningssätt CMR-101

2. Tryck på inlärningsknappen, LED-indikeringen börjar blinka

3. Tryck på ”PÅ” knappen för vald kanal på en System Nexa

Sändare inom 12 sekunder

BEKRÄFTELSE INLÄRNING

LED-indikatorn börjar lysa med ett fast sken, om du har en lampa

ansluten till mottagaren blinkar den två gånger.

RADERING AV MINNESPLATS

1. Tryck på inlärningsknappen, LED-indikeringen börjar blinka

2. Tryck på ”AV” knappen för vald kanal på en System Nexa

sändare inom 12 sekunder

BEKRÄFTELSE AV RADERING

LED-indikatorn börjar lysa med ett fast sken, om du har en lampa

ansluten till mottagaren blinkar den två gånger.

RADERING AV ALLA MINNESPLATSER.

1. Håll inne inlärningsknappen i 6 sekunder, LED-indikeringen börjar

blinka snabbt

2. Släpp upp inlärningsknappen och tryck sedan kort på den igen

BEKRÄFTELSE AV RADERING ALLA MINNESPLATSER

LED-indikatorn börjar lysa med ett fast sken, om du har en lampa

ansluten till mottagaren blinkar den två gånger.

SVENSKA

MINNE

CMR-101 har 6 minnesplatser vilket innebär att den kan styras av

upp till 6 olika sändare samtidigt.

DIMMERINSTÄLLNINGAR

Ställ in CMR-101 enligt nedan beroende på vilken last som är

ansluten samt vilken lägsta dimmernivå som önskas, 1 = lägsta

möjliga dimmernivå.

Om den anslutna lampan börjar ﬂimra eller stängs av helt, gå upp

ett steg på inställningen för lägsta dimmernivån.

STYRNING

Mottagaren kan styras på ﬂera sätt.

1. Med inlärd System Nexa Fjärrkontroll

2. Med övriga inlärda System Nexa sändare

3. Med Nexa Bridge

ÖVRIG INFORMATION

Räckvidd inomhus: upp till 30 m (optimala förhållanden).

Räckvidden är starkt beroende av lokala förhållanden, till exempel

om det ﬁnns metaller i närheten. Exempelvis har den tunna

metallbeläggning i energiglas med låg emissivitet negativ inverkan

på radiosignalernas räckvidd. Det kan ﬁnnas begränsningar

för användningen av enheten utanför EU. Om tillämpligt bör du

kontrollera att enheten överensstämmer med lokala föreskrifter.

Max belastning: Anslut aldrig lampor eller utrustning som

överskrider mottagarens maximala belastning. Det kan leda till fel,

kortslutning eller brand.

Livsuppehållande utrustning: Använd aldrig Nexas produkter

till livsuppehållande utrustning eller andra apparater där fel eller

störningar kan få livshotande följder.

Störningar: Alla trådlösa enheter kan drabbas av störningar som

kan påverka prestandan och räckvidden. Det minsta avståndet

mellan två mottagare bör därför vara åtminstone 50 cm

Reparation: Försök inte att reparera produkten. Den innehåller inga

reparerbara delar.

Vattentäthet: Produkten är inte vattentät. Se till att den alltid är

torr. Fukt gör att elektroniken inuti fräts sönder och kan leda till

kortslutning, fel och risk för elstötar.

Rengöring: Rengör produkten med en torr trasa. Använd inte

kemikalier, lösningsmedel eller starka rengöringsmedel.

Miljö: Utsätt inte produkten för stark värme eller kyla, eftersom det

kan skada eller förkorta de elektroniska kretsarnas livslängd.

Inlärningsknapp

DimmerinställningLED-indikering

KOPPLINGSSCHEMA

NEXA AB, DATAVÄGEN 37B, 436 32 ASKIM, SWEDEN

info@nexa.se | www.nexa.se

Halogen, glödljus, LED 1-4 med vit bakgrund

Lågenergilampor 1-4 med svart bakgrund

NNL

NEXA

NNL

CMR-101

DIMMER MODULE

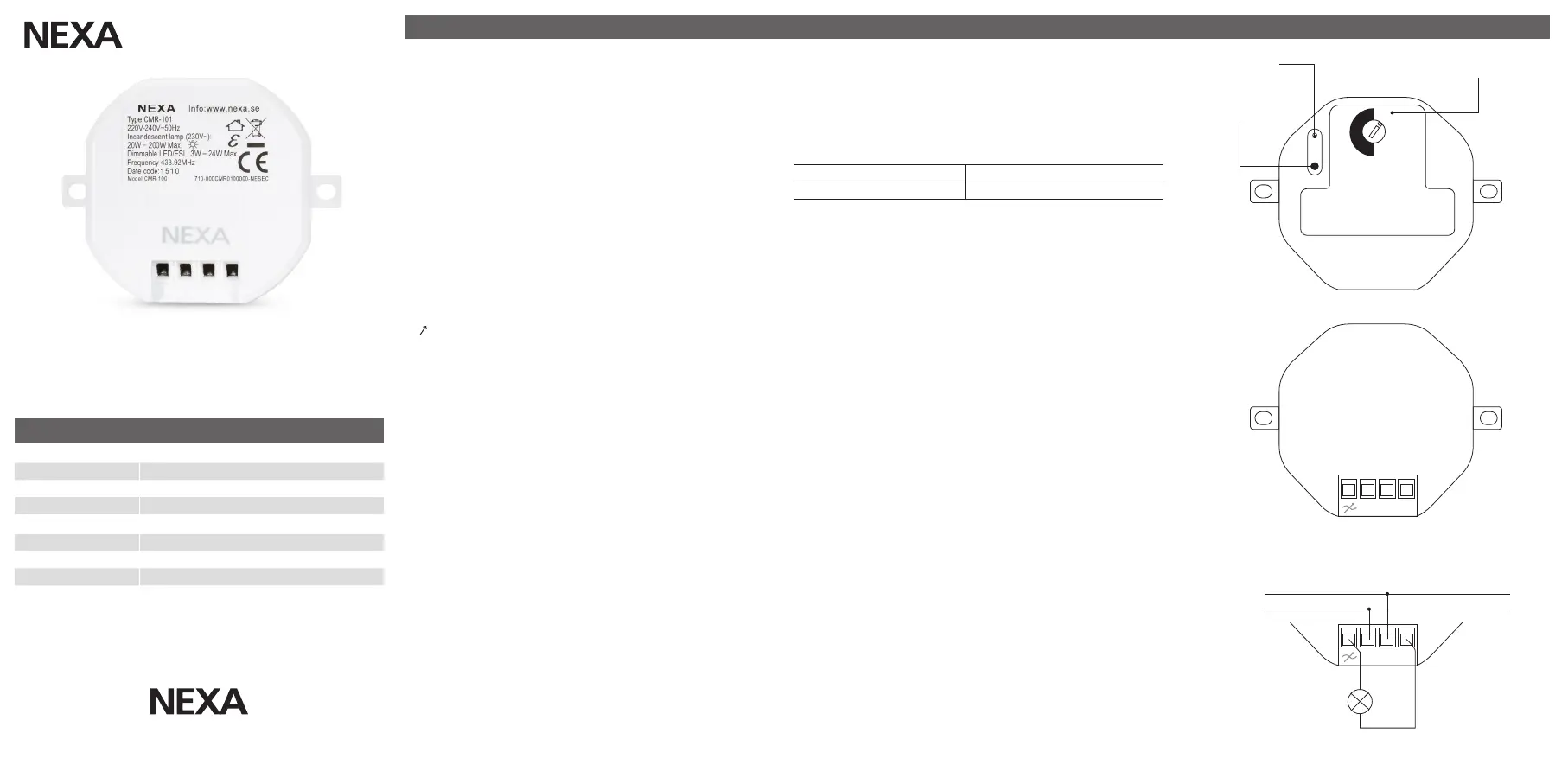

TECHNICAL DATA

A declaration of conformity is available at www.nexa.se

CMR-101

Power source 220-240 V~50 Hz

Max. load 20-200 W (resistive load), 3-24 W (LED)

Frequency System Nexa (433.92 MHz)

Range up to 30 m

Memory slots 6

IP rating IP20 Indoor use

Dimensions 52 x 52 x 28 mm

Dimmer receiver for permanent installation with adjustable minimum

brightness. For dimmable 230 V LED bulbs (3-24 W), 230 V

incandescent bulbs and halogen bulbs (20-200 W). The receiver

needs both phase and neutral.

SAFETY

Read through all of the instructions ﬁrst. Call in a professional if

necessary. Nexa cannot be held liable if the product is used for

any purpose other than the one for which it is designed, or if there

is failure to comply with the instructions. Never connect bulbs or

equipment exceeding the receiver’s maximum stated load – this

could lead to faults, short-circuiting or ﬁre. Do not attempt to repair

the product. The product contains no repairable parts.

INSTALLATION

Disconnect the electricity at the distribution board and make

sure that no cables are live.

Connect Phase to L and the Neutral conductor to N, connect load

to and N, see also the wiring diagram.~

LINKING

1. Power up the CMR-101

2. Press the learn button, the LED indicator will start to ﬂash

3. Press the "ON" button for the selected channel on a System

Nexa transmitter within 12 seconds

LINKING CONFIRMATION

The LED indicator lights steadily, if there is a bulb connected to the

receiver it will ﬂash twice.

DELETING A MEMORY SLOT

1. Press the learn button, the LED indicator will start to ﬂash

2. Press the "OFF" button for the selected channel on a System

Nexa transmitter within 12 seconds

DELETION CONFIRMATION

The LED indicator lights steadily, if there is a bulb connected to the

receiver it will ﬂash twice.

DELETING ALL STORAGE LOCATIONS.

1. Press and hold down the learn button for 6 seconds, the LED

indicator starts to ﬂash rapidly

2. Release the learn button and then brieﬂy press it again.

CONFIRMATION OF THE DELETION OF ALL MEMORY SLOTS

The LED indicator lights steadily, if there is a bulb connected to the

receiver it will ﬂash twice.

ENGLISH

MEMORY

The CMR-101 has 6 memory slots which means that it can be

controlled by up to six transmitters at the same time.

DIMMER SETTINGS

Set the CMR-101 as follows depending on the load connected and

the lowest dimmer level required, 1 = lowest possible dimmer level.

If the connected bulb starts to ﬂicker or goes out completely, go

back one step in the lowest dimmer level settings.

CONTROL

The receiver can be controlled in a number of ways.

1. Using a trained System Nexa remote control

2. Using other trained System Nexa transmitters

3. Using a Nexa Bridge

OTHER INFORMATION

Range indoors: up to 30 m (optimal conditions). The range is very

dependent on local conditions, if there is metal in the vicinity for

example. The thin metal coating in low emissivity energy glass has a

negative effect on the range of radio signals for example. There may

be restrictions on the use of the unit outside the EU. If appropriate,

you should check that the unit complies with local regulations.

Max. load: Never connect bulbs or equipment that exceed the

maximum load of the receiver. This could lead to faults, short-

circuiting or ﬁre.

Life-support equipment: Never use Nexa's products for life-

support equipment or other devices where faults or interference

could have life-threatening consequences.

Interference: All wireless units can suffer from interference that

can affect performance and range. Because of this, the minimum

distance between two receivers should be at least 50 cm

Repair: Do not attempt to repair the product. It does not contain

any repairable parts.

Watertightness: The product is not waterproof. Make sure it

remains dry at all times. Damp will cause the internal electronics to

corrode and this could lead to short-circuiting, faults and a risk of

electric shock.

Cleaning: Clean the product using a dry cloth. Do not use

chemicals, solvents or strong cleaning agents.

Environment: Do not expose the product to intense heat or cold as

this could damage or shorten the service life of the electric circuits.

Learn button

Dimmer settingLED indicator

WIRING DIAGRAM

NEXA AB, DATAVÄGEN 37B, 436 32 ASKIM, SWEDEN

info@nexa.se | www.nexa.se

Halogen, incandescent, LED bulbs 1-4 with a white background

Low-energy bulbs 1-4 with a black background

Product specificaties

Merk:	Nexa
Categorie:	Niet gecategoriseerd
Model:	CMR-101
Soort bediening:	Draaiknop
Kleur van het product:	Wit
Breedte:	52 mm
Diepte:	28 mm
Hoogte:	52 mm
Soort:	Dimmer
Frequentie:	433.92 MHz
Geschikt voor gebruik binnen:	Ja
AC-ingangsspanning:	220 - 240 V
AC-ingangsfrequentie:	50 Hz
Resistieve lading (max):	200 W
Resistieve lading (min):	20 W
