Pagina 1/7

11112073A

!WARNING

TO REDUCE THE RISK OF FIRE, ELECTRIC

SHOCK, OR INJURY TO PERSONS, OBSERVE

THE FOLLOWING:

• Use this unit only in the manner intended by the manufacturer.

If you have questions, contact the manufacturer at the address

or telephone number listed in the warranty.

• Before servicing or cleaning unit, switch power off at service panel

and lock the service disconnecting means to prevent power from

being switched on accidentally. When the service disconnecting

means cannot be locked, securely fasten a prominent warning device,

such as a tag, to the service panel.

• Installation work and electrical wiring must be done by qualiﬁ ed

personnel in accordance with all applicable codes and standards,

including ﬁ re-rated construction codes and standards.

• Sufﬁ cient air is needed for proper combustion and exhausting of

gases through the ﬂ ue (chimney) of fuel burning equipment to

prevent backdrafting. Follow the heating equipment manufacturer’s

guideline and safety standards such as those published by the

National Fire Protection Association (NFPA), and the American

Society for Heating, Refrigeration and Air Conditioning Engineers

(ASHRAE), and the local code authorities.

• When cutting or drilling into wall or ceiling, do not damage electrical

wiring and other hidden utilities.

• Ducted fans must always be vented to the outdoors.

• Do not use this unit with any separate solid-state speed control device.

• To reduce the risk of ﬁ re, use only metal ductwork.

• This unit must be grounded.

• When installing, servicing or cleaning the unit, it is recommended

to wear safety glasses and gloves.

• When applicable local regulations comprise more restrictive

installation and/or certiﬁ cation requirements, the aforementioned

requirements prevail on those of this document and the installer

agrees to conform to these at his own expense.

!WARNING

TO REDUCE THE RISK OF A RANGE TOP

GREASE FIRE:

A. Never leave surface units unattended at high settings. Boilovers

cause smoking and greasy spillovers that may ignite. Heat oils slowly

on low or medium settings.

B. Always turn hood ON when cooking at high heat or when ﬂ ambeing

food (i.e. Crepes Suzette, Cherries Jubilee, Peppercorn Beef Flambé).

C. Clean ventilating fans frequently. Grease should not be allowed to

accumulate on fan or ﬁ lters.

D. Use proper pan size. Always use cookware appropriate for the size

of the surface element.

TO REDUCE THE RISK OF INJURY TO PERSONS

IN THE EVENT OF A RANGE TOP GREASE FIRE,

OBSERVE THE FOLLOWING:*

1. SMOTHER FLAMES with a close-ﬁ tting lid, cookie sheet, or metal

tray, then turn off the burner. BE CAREFUL TO PREVENT BURNS. If

the ﬂ ames do not go out immediately, EVACUATE AND CALL THE

FIRE DEPARTMENT.

2. NEVER PICK UP A FLAMING PAN - You may be burned.

3. DO NOT USE WATER, including wet dishcloths or towels - violent

steam explosion will result.

4. Use an extinguisher ONLY if:

A. You know you have a Class ABC extinguisher and you already

know how to operate it.

B. The ﬁ re is small and contained in the area where it started.

C. The ﬁ re department is being called.

D. You can ﬁ ght the ﬁ re with your back to an exit.

* Based on “Kitchen Fire Safety Tips” published by NFPA

!CAUTION

• For indoor use only.

• For general ventilating use only. Do not use to exhaust hazardous

or explosive materials and vapors.

• To avoid motor bearing damage and noisy and/or unbalanced

impellers, keep drywall spray, construction dust, etc. off power unit.

• Your hood motor has a thermal overload which will automatically shut

off the motor if it overheats. The motor will restart when it cools down.

If the motor continues to shut off and restart, have the hood serviced.

• The minimum hood distance above cooktop must not be less than

24". A maximum of 30" above cooktop is recommended for best

capture of cooking impurities.

• Two installers are recommended because of the large size and

weight of this unit.

• To reduce the risk of ﬁ re and to properly exhaust air on a ducted

installation, be sure to duct air outside - Do not exhaust air into

spaces within walls or ceiling or into attics, crawl spaces, or garage.

• Because of the high exhausting capacity of this hood, make sure

enough air is entering the house. Open a window close to or in the

kitchen.

• To reduce the risk of ﬁ re and electrical shock, the Broan EWS1 Series

models should only be installed with their own built-in blowers.

• When used in recirculation mode, to reduce the risk of ﬁ re and shock,

use only conversion kit model ANKWCPST1 range hoods.

• Please read speciﬁ cation label on product for further information

and requirements.

INSTALLATION, USE & CARE INSTRUCTIONS/INSTRUCTIONS D’INSTALLATION, D’UTILISATION ET

D’ENTRETIEN/INSTRUCCIONES DE INSTALACIÓN, USO Y MANTENIMIENTO

EWS1306SS, EWS1366SS, EWS1306BLS

READ AND SAVE THESE INSTRUCTIONS/LIRE ET CONSERVER CES INSTRUCTIONS/LEA ESTAS

INSTRUCCIONES Y GUÁRDELAS

For ADA compliance installation guidelines, please type the model number into our website.

!AVERTISSEMENT

AFIN DE RÉDUIRE LES RISQUES DE FEU,

D’ÉLECTROCUTION OU DE BLESSURES

CORPORELLES, SUIVEZ LES DIRECTIVES

SUIVANTES :

• N’utilisez cet appareil que de la façon prévue par le manufacturier.

Si vous avez des questions, contactez le manufacturier à l’adresse

ou au numéro de téléphone indiqués dans la garantie.

• Avant de réparer ou de nettoyer l’appareil, couper l’alimentation

électrique en verrouillant le panneau de distribution aﬁ n d’éviter sa

remise en marche accidentelle. Si le panneau de distribution ne

peut être verrouillé, y ﬁ xer un avertissement en évidence, telle qu’une

étiquette de couleur vive.

• Les travaux d’installation et de raccordement électrique doivent

être effectués par une personne qualiﬁ ée, conformément aux codes

et aux standards de construction, incluant ceux concernant la

protection contre les incendies.

• Une quantité d’air adéquate est requise aﬁ n d’assurer une bonne

combustion et l’évacuation des gaz par la cheminée dans le cas des

équipements alimentés au gaz aﬁ n de prévenir les retours de

cheminée. Conformez-vous aux instructions et aux standards de

sécurité des manufacturiers d’équipement de chauffage, tel qu’ils

sont publiés par la (NFPA) et National Fire Protection Association

l’American Society for Heating, Refrigeration and Air Conditioning

Engineers (ASHRAE) ainsi que les responsables des codes locaux.

• Veillez à ne pas endommager le câblage électrique ou d’autres

équipements non apparents lors de la découpe ou du perçage du

mur ou du plafond.

• Les ventilateurs avec conduits doivent toujours évacuer l’air à

l’extérieur.

• Ne pas utiliser cet appareil avec une commande de vitesse à semi-

conducteur additionnelle.

• Aﬁ n de réduire les risques de feu, n’utilisez que des conduits de métal.

• Cet appareil doit être mis à la terre.

• Il est recommandé de porter des lunettes et des gants de sécurité

lors de l’installation, de l’entretien ou de la réparation de cet appareil.

• Lorsqu’une réglementation est en vigueur et qu’elle comporte des

exigences d’installation et/ou de certiﬁ cation plus restrictives, lesdites

exigences prévalent sur celles de ce document et l’installateur entend

s’y conformer à ses frais.

!AVERTISSEMENT

AFIN DE RÉDUIRE LES RISQUES DE FEU DE

CUISINIÈRE :

A. Ne jamais laisser les appareils de cuisson sans surveillance lorsqu’ils

sont réglés à feu vif. Les débordements engendrent de la fumée

et des déversements graisseux pouvant s’enﬂ ammer. Chauffez l’huile

lentement, à feu doux ou moyen.

B. Mettez toujours la hotte en marche lorsque vous cuisinez à feu vif

ou que vous cuisinez des mets ﬂ ambés (par ex. : crêpes Suzette, cerises

jubilé, steaks au poivre ﬂ ambés).

C. Nettoyez régulièrement la roue du ventilateur. Ne laissez pas

la graisse s’accumuler sur le ventilateur, les ﬁ ltres ou les conduits

d’évacuation.

D. Utilisez le bon format de casserole. Servez-vous toujours de

casseroles et d’ustensiles appropriés à la dimension de la surface

chauffante.

AFIN DE RÉDUIRE TOUT RISQUE DE BLESSURES

LORS D’UN FEU DE CUISINIÈRE, SUIVEZ CES

DIRECTIVES* :

1. ÉTOUFFEZ LES FLAMMES avec un couvercle hermétique, une tôle à

biscuits ou un plateau métallique et ensuite, éteignez le brûleur.

PRENEZ SOIN D’ÉVITER LES BRÛLURES. Si les flammes ne

s’éteignent pas immédiatement, ÉVACUEZ LES LIEUX ET APPELEZ

LES POMPIERS.

2. NE PRENEZ JAMAIS UNE CASSEROLE EN FLAMMES DANS VOS

MAINS. Vous pourriez vous brûler.

3. N’UTILISEZ PAS D’EAU, incluant un linge à vaisselle ou une serviette

mouillée, cela pourrait occasionner une violente explosion de vapeur.

4. N’utilisez un extincteur QUE DANS LE CAS OÙ :

A. Vous possédez un extincteur de classe ABC et vous en connaissez

le fonctionnement.

B. Le feu est petit et limité à l’endroit où il a débuté.

C. Les pompiers ont été avisés.

D. Vous pouvez combattre le feu en ayant accès à une sortie de

secours.

* Tirées du Kitchen Fire Safety Tips publié par la NFPA.

!ATTENTION

• Pour une utilisation résidentielle et à l’intérieur seulement.

• Pour usage domestique seulement. Ne pas utiliser pour évacuer des

vapeurs ou des matières dangereuses ou explosives.

• Aﬁ n d’éviter tout dommage au moteur et de débalancer ou de rendre

bruyante la roue du moteur, garder votre appareil à l’abri des

poussières de gypse et de construction/rénovation, etc.

• Le moteur de votre hotte possède une protection thermique qui

éteindra automatiquement le moteur s’il devient surchauffé. Le

moteur redémarrera automatiquement une fois refroidi. Si le moteur

continue à arrêter et à redémarrer, faites-le vériﬁ er.

• Pour une meilleure évacuation des odeurs de cuisson, le bas de

votre hotte devrait être situé à un minimum de 24 po et à un maximum

recommandé de 30 po au-dessus de la surface de cuisson.

• Au moins deux installateurs sont recommandés compte tenu de la

taille et du poids de cette hotte.

• Aﬁ n de réduire les risques de feu et évacuer l’air adéquatement,

assurez-vous que les conduits évacuent l’air à l’extérieur. Ne pas

évacuer l’air dans des espaces restreints comme l’intérieur des murs

ou plafond ou dans le grenier, faux plafond ou garage.

• En raison de la grande capacité d’évacuation de cette hotte, il est

recommandé d’ouvrir une fenêtre dans ou près de la cuisine aﬁ n de

remplacer l’air évacué.

• Aﬁ n de réduire les risques de feu et d’électrocution, les hottes Broan

de série EWS1 ne doivent être installées qu’avec leur ventilateur

interne intégré.

• Aﬁ n de réduire les risques de feu ou d’électrocution, si la hotte

est utilisée en mode recirculation, utiliser uniquement l’ensemble de

recirculation modèle ANKWCPST1.

• Veuillez consulter l’autocollant apposé à l’intérieur de la hotte pour

plus d’information ou autres exigences.

!ADVERTENCIA

PARA REDUCIR EL RIESGO DE FUEGO,

DESCARGA ELÉCTRICA O LESIÓN CORPORAL,

RESPETE LAS SIGUIENTES INDICACIONES:

• Utilice esta unidad únicamente de la forma en que indica el fabricante.

Si tiene cualquier pregunta, póngase en contacto con el fabricante

en la dirección o el teléfono que aparecen en la garantía.

• Antes de reparar o limpiar el aparato, apáguelo en el tablero de

servicio y bloquee los medios de desconexión para impedir que la

corriente se conecte accidentalmente. Cuando no se pueda bloquear

los medios de desconexión, coloque un dispositivo de advertencia

visible (como una etiqueta) en el tablero de servicio.

• La instalación y la conexión eléctrica deben ser realizadas por

personal caliﬁ cado de acuerdo con todos los códigos y normas

aplicables, incluso los relativos a la construcción ignífuga.

• Para lograr una combustión adecuada y una extracción correcta

de los gases a través de la salida del humo (chimenea) del equipo

quemador de combustible — evitando así el contratiro — es

necesario disponer de aire suficiente. Siga las directrices del

fabricante del equipo de material térmico y las normas de seguridad,

como las que publica la NFPA (asociación de protección contra

los incendios) y la ASHRAE (sociedad estadounidense de técnicos

de calefacción, refrigeración y aire acondicionado) así como los

códigos de los organismos responsables locales.

• Al cortar o perforar la pared o el techo, procure no dañar el cableado

eléctrico ni otras instalaciones de servicios públicos.

• Los ventiladores entubados siempre deben tener salida al exterior.

• No use esta unidad con ningún otro control de velocidad de estado sólido.

• Para reducir el riesgo de fuego, utilice sólo tuberías metálicas.

• Este aparato debe conectarse a tierra.

• Se recomienda llevar gafas de seguridad y guantes de protección

cuando instale, mantenga o repare este aparato.

• Cuando une reglamentación local esta en vigor y conlleva exigencias

de instalación y/o de certificación mas estrictas, susodichas

exigencias prevalecen sobre aquellas en este documento y el

instalador acepta someterse a estas exigencias a sus gastos.

!ADVERTENCIA

PARA REDUCIR EL RIESGO DE QUE ARDA

LA GRASA EN LA PARTE SUPERIOR DE LA

COCINA:

A. No deje nunca recipientes de cocina a fuego vivo sin vigilancia. Los

desbordamientos producen humo y derrames grasientos que pueden

inﬂ amarse. Caliente el aceite despacio, a fuego lento o mediano.

B. Ponga en marcha siempre la campana extractora al cocinar a

temperaturas elevadas o al cocinar alimentos ﬂ ameados (crepas

Suzette, cerezas jubilee, res con pimienta ﬂ ambeada).

C. Limpie el ventilador con frecuencia. No deje que la grasa se acumule

en el ventilador, ni en los ﬁ ltros o en los conductos de evacuación.

D. Utilice cacerolas de tamaño apropiado. Emplee siempre un recipiente

adecuado para el tamaño de la placa.

PARA REDUCIR EL RIESGO DE LESIONES

CORPORALES EN EL CASO DE QUE ARDA

LA GRASA EN LA PARTE SUPERIOR DE LA

COCINA, SIGA ESTAS INDICACIONES*:

1. SOFOQUE LAS LLAMAS con una tapa ajustada, una hoja o bandeja

metálica para hornear galletas, y apague luego el quemador. TENGA

CUIDADO PARA EVITAR QUEMADURAS. Si las llamas no ose apagan

inmediatamente, EVACUE EL LUGAR Y LLAME A LOS BOMBEROS.

2. NO SUJETE NUNCA UNA SARTÉN EN LLAMAS p1-ya que podría

quemarse.

3. NO USE AGUA, ni trapos húmedos. Podría causar una violenta

explosión de vapor.

4. Utilice un extintor SOLAMENTE si:

A. Tiene un extintor de tipo ABC y sabe usarlo.

B. El fuego es pequeño y está circunscrito a la zona donde empezó.

C. Ya ha llamado a los bomberos.

D. Puede tratar de apagar el fuego si dispone siempre de una salida

detrás de usted.

* Fuente: “Kitchen Fire Safety Tips” publicado por la NFPA.

!ATENCIÓN

• Sólo para una utilización en el interior.

• Sólo para ventilación general. No debe utilizarse para extraer

materiales o vapores peligrosos o explosivos.

• Para evitar daños en el cojinete del motor y que la hélice haga ruido

o se desequilibre, mantenga la unidad de alimentación lejos de los

vaporizadores de pirca, del polvo de la construcción, etc.

• El motor de la campana tiene un dispositivo contra sobrecargas

térmicas que apaga el motor automáticamente si éste se

sobrecalienta. El motor volverá a ponerse en marcha cuando se

enfríe. Si el motor sigue apagándose, haga examinar el motor.

• Para lograr una mejora captura de las impurezas producidas al

cocinar, la parte inferior de la campana deberá estar a un mÍnimo de

24 pulg. y un máximo de 30 pulg. sobre el nivel de la superﬁ cie para

cocinar.

• Se recomienda que al menos dos instaladores hagan la instalación

debido al gran tamaño y peso de esta campana.

• Para reducir los riesgos de fuego y extraer el aire debidamente, el

aire debe evacuarse fuera. No extraiga el aire a espacios situados

entre las paredes, en el techo o en el desván, falso techo o garaje.

• Debido a la alta capacidad de evacuación de esta campana,

asegúrese de que suﬁ ciente aire entre en la casa. Abrir una ventana

cerca o en la cocina.

• Para reducir el riesgo de fuego y de descarga eléctrica, los modelos

de la serie Broan EWS1 deben instalarse solamente con sus propios

ventiladores internos.

• Usando en el modo sin conducto, para reducir el riesgo de fuego o

de descarga eléctrica, los modelos de la serie EWS1 sólo deben

instalarse con el conjunto de recirculación sin conducto modelo

ANKWCPST1.

• Para mayor información y conocer los requisitos, lea la etiqueta con

las especiﬁ caciones en el producto.

Pour connaître les lignes directrices de l’ADA ( ) concernant l’installation, veuillez entrer votre numéro de modèle dans notre site Internet.Americans with Disabilities Act

Para conocer las directrices de la ADA (Ley para estadounidenses con discapacidades) sobre la instalación, indicar su número de modelo en nuestro sitio web.

Broan-NuTone LLC | 926 West State Street, Hartford, Wisconsin, USA 53027 | broan-nutone.com | 800-558-1711

Venmar Ventilation ULC | 550 boul. Lemire, Drummondville, Québec, Canada J2C 7W9 | broan-nutone.ca | 800-567-3855

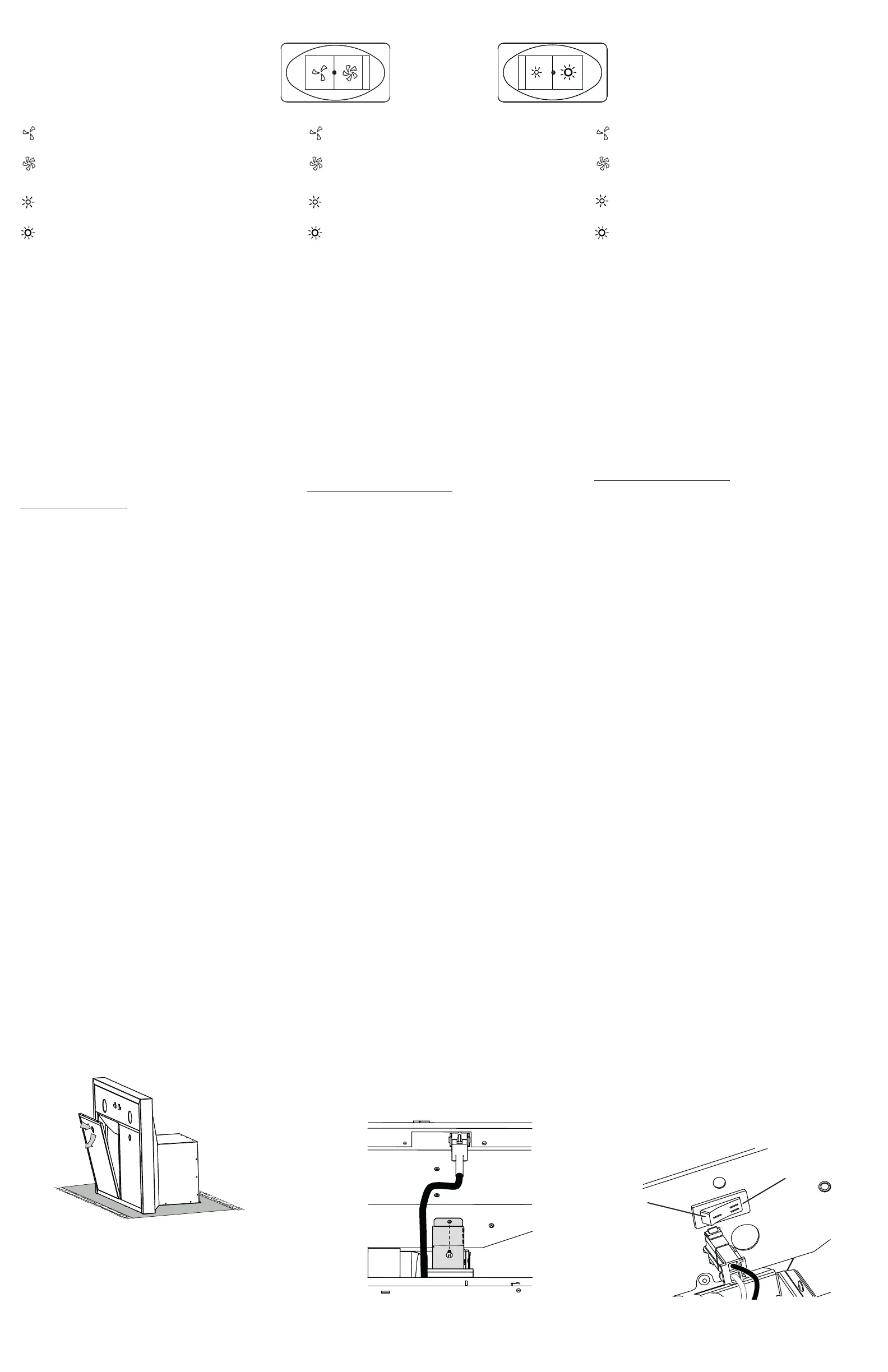

Operation/Fonctionnement/Funcionamiento

BLOWER SWITCH

Turns blower on to LOW speed.

• Turns blower OFF.

Turns blower on to HIGH speed.

LIGHT SWITCH

Turns light on in LOW intensity.

• Turns light OFF.

Turns light on to HIGH intensity.

COMMUTATEUR DU VENTILATEUR

Active le ventilateur à BASSE vitesse.

• ARRÊTE le ventilateur.

Active le ventilateur à vitesse ÉLEVÉE.

Maintenance/Entretien/Mantenimiento

Grease Filters

The grease ﬁ lters should be cleaned frequently. Use a

warm dishwashing detergent solution. The grease ﬁ lters are

dishwasher safe.

Clean the ﬁ lters in the dishwasher using a non-phosphate

detergent. Discoloration of the ﬁ lters may occur if using

phosphate detergents, or as a result of local water conditions

- but this will not affect ﬁ lters performance. This discoloration

is not covered by the warranty. To minimize or prevent

discoloration, hand wash ﬁ lters using a mild detergent.

Non-ducted Filters

Change the non-duct recirculation ﬁ lters every 6 months.

Purchase SV22759.

Hood Cleaning

Stainless Steel Cleaning:

Do:

• Regularly wash with clean cloth or rag soaked with warm

water and mild soap or liquid dish detergent.

• Always clean in the direction of original polish lines.

• Use clean rag or cloth soaked with clean water

(2 or 3 times) after cleaning. Wipe dry completely.

• You may also use a specialized household stainless steel

cleaner.

Don’t:

• Use any steel or stainless steel wool or any other scrapers

to remove stubborn dirt.

• Use any harsh or abrasive cleansers.

• Allow dirt to accumulate.

• Let plaster dust or any other construction residues reach

the hood. During construction/renovation, cover the hood

to make sure no dust sticks to stainless steel surface.

Avoid when choosing a detergent:

• Any cleaners that contain will attack stainless steel.bleach

• Any products containing: chloride, ﬂ uoride, iodide,

bromide will deteriorate surfaces rapidly.

• Any combustible products used for cleaning such

as acetone, alcohol, ether, benzol, etc., are highly

explosive and should never be used close to a range.

Filtres à graisses

Les ﬁ ltres à graisses doivent êtres nettoyés fréquemment.

Utiliser une solution d’eau chaude et de détergent. Les ﬁ ltres

sont lavables au lave-vaisselle.

Nettoyer les ﬁ ltres au lave-vaisselle à l’aide d’un détergent

sans phosphate. L’utilisation d’un détergent avec phosphates

ainsi que les conditions locales de l’eau peuvent entraîner

une décoloration des ﬁ ltres, sans toutefois affecter leur

performance. Cette décoloration n’est pas couverte par la

garantie. Aﬁ n de prévenir ou de limiter la décoloration, laver

les ﬁ ltres à la main avec un détergent doux.

Filtres de recirculation

Les ﬁ ltres de recirculation doivent être remplacés tous les

6 mois. Se procurer SV22759.

Nettoyage de la hotte

Nettoyage de l’acier inoxydable :

À faire :

• Laver régulièrement les surfaces à l’aide d’un chiffon

propre imbibé d’eau chaude et de savon doux ou de

détergent liquide à vaisselle.

• Toujours nettoyer dans le sens du polissage.

• Utiliser un chiffon propre imbibé d’eau (2 à 3 fois)

après le nettoyage. Essuyer complètement.

• Un nettoyant domestique conçu spécialement pour

l’acier inoxydable peut aussi être utilisé.

À ne pas faire :

• Ne pas utiliser de laine d’acier ou d’acier inoxydable ou

tout autre grattoir pour enlever la saleté tenace.

• Ne pas utiliser une poudre nettoyante abrasive ou

rugueuse.

• Ne pas laisser la saleté s’accumuler.

• Ne pas laisser la poussière de plâtre ou tout autre résidu

de construction atteindre l’appareil.Couvrir l’appareil pour

la durée des travaux aﬁ n de s’assurer qu’aucune poussière

ne l’atteigne.

À éviter lors du choix d’un détergent :

• Tous produits nettoyants contenant des agents de

blanchiment; ils attaqueront l’acier inoxydable.

• Tous produits contenant du chlorure, du ﬂ uorure, de l’iode

ou du bromure; ils détérioreront rapidement les surfaces.

• Tous produits combustibles utilisés pour le nettoyage :

acétone, alcool, éther, benzène, etc.; ils sont grandement

explosifs et ne devraient jamais être utilisés près d’une

cuisinière.

Filtros de grasa

Los ﬁ ltros deben limpiarse con frecuencia. Utilice una solución

de detergente con agua templada. Los ﬁ ltros pueden lavarse

en el lavavajillas.

Limpie los ﬁ ltros en el lavavajillas con un detergente sin

fosfato. El ﬁ ltro podría descolorarse si se utiliza un detergente

con fosfato o debido al tipo de agua, pero esto no afecta su

funcionamiento. Este descoloramiento no está cubierto por la

garantía. A ﬁ n de reducir al mínimo o prevenir la descoloración,

lave los ﬁ ltros a mano con un detergente suave.

Filtros de recirculación

Los ﬁ ltros de recirculación deberían cambiarse cada 6 meses.

Comprar SV22759.

Limpieza de la campana

Limpieza del acero inoxidable :

A hacer :

• Lávelo regularmente con un trapo limpio empapado con

una disolución de agua tibia y jabón suave o detergente

para lavar vajillas.

• Limpie siempre en la dirección de las líneas de pulido.

• Use un trapo limpio embebido en agua (2 o 3 veces)

después de limpiar. Séquelo completamente.

• También puede usar un producto limpiador doméstico

para acero inoxidable.

A no hacer :

• Usar lana de acero o de acero inoxidable o un rascador

para quitar la suciedad más incrustada.

• Usar productos limpiadores agresivos o abrasivos.

• Dejar que se acumule la suciedad.

• Permitir que el polvo de yeso u otros residuos de

construcción entren en contacto con la campana.

Durante los trabajos de construcción o renovación, cubra

la campana para evitar que el polvo se adhiera a las

superﬁ cies de acero inoxidable.

Al elegir un detergente, evite :

• Los productos limpiadores que contengan blanqueador

(lejía) p2-ya que dañarán el acero inoxidable.

• Los productos que contengan: , cloruro ﬂ uoruro,

yoduro, bromuro, p2-ya que deteriorarán las superﬁ cies

rápidamente.

• Los productos combustibles que se usan para limpiar,

tales como , , , acetona alcohol éter benzol, etc., p2-ya que

son muy explosivos y no deberían usarse nunca cerca de

una cocina.

COMMUTATEUR DE L'ÉCLAIRAGE

Allume les lumières à BASSE intensité.

• ÉTEINT les lumières.

Allume les lumières à HAUTE intensité.

Code Ready Technology™ Activation/Activation de l’option Code Ready TechnologyMC/

Activación de la opción Code Ready Technology™

The Code Ready Technology option allows to change the

blower output from the factory setting to a maximum of

300 CFM. Activating the CRT option will reduce the air ow,

so that the range hood will perform within the allowable

limit of Make-Up Air (MUA) codes (to meet some building

code requirements). Do not change the blower CFM setting

unless this change is required by code. This change will alter

the performance of the product.

IMPORTANT NOTE:

A power outage will not deactivate the CRT.

L’option Code Ready Technology permet d’abaisser le débit

du ventilateur réglé en usine à un maximum de 300 pi

3/min.

L’activation de l’option CRT réduira le débit maximal du ventilateur,

a n que celui-ci ne dépasse pas les limites permises par les

codes MUA (Make-Up Air), pour satisfaire aux exigences de

certains codes du bâtiment. Ne pas tenter de modi er le débit

du ventilateur, à moins que ce changement soit requis par un code.

Cette modi cation affectera la performance de votre produit.

NOTE IMPORTANTE :

Une interruption de courant à la hotte ne désactivera pas

l’option CRT.

La opción Code Ready Technology (CRT) permite modi car el

caudal de aire ajustado de fábrica a un máximo de 300 pi

3/min.

La activación de la opción CRT reduce el caudal de aire

máximo del ventilador, lo que permite la operación dentro del

límite permitido por los códigos de aire de complemento para

cumplir ciertos requisitos del código de construcción. No intente

modi car el ajuste original de pi3/min del ventilador a menos

que esta modi cación sea requerida. Este cambio modi cará

el rendimiento de su producto.

NOTA IMPORTANTE:

Un corte de corriente a la campana no desactivará la opción CRT.

B Remove grease  lters.

Enlever les  ltres à graisses.

Retirar los  ltros de grasas.

C Remove the CRT switch cover

(grey part in illustration below).

Enlever le couvercle du commutateur CRT

(en gris dans l’illustration ci-dessous).

Retirar la tapa del conmutador CRT

(pieza en gris en la ilustración abajo).

D Set the CRT switch from = (600 cfm,

factory set) to - (300 cfm).

Régler le commutateur CRT de =

(600 pi³/min, réglé en usine) à -

(300 pi³/min).

Ajustar el conmutador CRT de =

(600 pi³/min, ajustado de fábrica) a -

(300 pi³/min).

600 cfm / 600 pi³/min

300 cfm / 300 pi³/min

Repérer l’étiquette CRT située près de l’étiquette de

certi cation HVI, à l’intérieur de la hotte, et y cocher la case

appropriée (300 pi

3/min). Remettre en place le couvercle du

commutateur CRT.

Locate the CRT sticker near the HVI Certi cation label inside

the range hood. Check the proper box (300 CFM). Reinstall

the CRT switch cover.

Buscar la etiqueta CRT cerca de la etiqueta de certi cación

HVI, dentro de la campana, y marcar la casilla correspondiente

(300 pi3/min). Reinstalar la tapa del conmutador CRT.

INTERRUPTOR DEL VENTILADOR

Pone en marcha el ventilador a BAJA velocidad.

• APAGA el ventilador.

Pone en marcha el ventilador a ALTA velocidad.

INTERRUPTOR DE LA LUZ

Enciende la luz a BAJA intensidad.

• APAGA la luz.

Enciende la luz a ALTA intensidad.

Recommended Tools and Accessories/Outils et accessoires recommandés/Herramientas y accesorios recomendados

4 X

5 X 8 X

3 X 1 X 6 X

1 X

1 X 1 X

3/16”*

3/8”

*for drywall anchors only

Installation/Instalación

no. 2

*seulement pour douilles à expansion

*sólo para ancajes para panel de yeso

metal foil duct tape

ruban adhésif de métal

pour conduit

cinta adhesiva metálica

Box Content / Contenu de la boîte / Contenido de la caja

Necessary hardware included in parts bag (parts left over

are spare parts)

Quincaillerie nécessaire incluse dans le sac de pièces (les

pièces en surplus sont de rechange)

Herramientas necesarias incluidas en la bolsa de piezas

(las piezas restantes son piezas de repuesto)

B Select Installation Type / Choisir le type d’installation / Seleccionar el tipo de instalación

3¼ 10* X OR 6" ROUND DUCT /

3¼ 10* 6 /X OU CONDUIT ROND DE PO

3¼ 10* 6 .X O CONDUCTO REDONDO DE PULG

3¼ X DUCT CONDUIT CONDUCTO 10* / /

24 - 30

Use metal foil duct tape to seal duct joints and openings.

Sceller hermétiquement les raccords à l’aide de ruban adhésif de métal.

Use cinta adhesiva metálica para sellar las juntas entre los tramos de los conductos.

NOTE: Ceiling greater than 9 ft. must purchase ﬂ ue extension AEWCST1SS. NOT available for EWS1306BLS.

NOTE : La rallonge de conduit décoratif AEWCST1SS doit être achetée pour un plafond d'une hauteur supérieure à

9 pi. N’EST PAS offert pour le modèle EWS1306BLS.

NOTA: Se debe comprar la prolongación de chimenea decorativa AEWCST1SS para un techo de una altura superior

a 9 pies. NO está disponible para EWS1306BLS.

C Hood Speciﬁ cations / Spéciﬁ cations de la hotte / Especiﬁ caciones de la campana

4¾"

13"

1¼"

12¾"(30" width /

largeur / anchura)

15¾"(36" width /

largeur / anchura)

12"

8-7/8"

Dimensions are in inches unless otherwise speci ed. Les dimensions sont en pouces sauf indication contraire. Las dimensiones están en pulgadas salvo indicación en contra.

* Use 3¼ x 10 adapter/damper sold separately, order part number 13296.

* Utiliser un adaptateur/volet de 3¼ x 10, vendu séparément, commander la pièce 13296.

* Usar un adaptador/compuerta de 3¼ x 10, vendido por separado. Ordenar la pieza 13296.
