Pagina 1/2

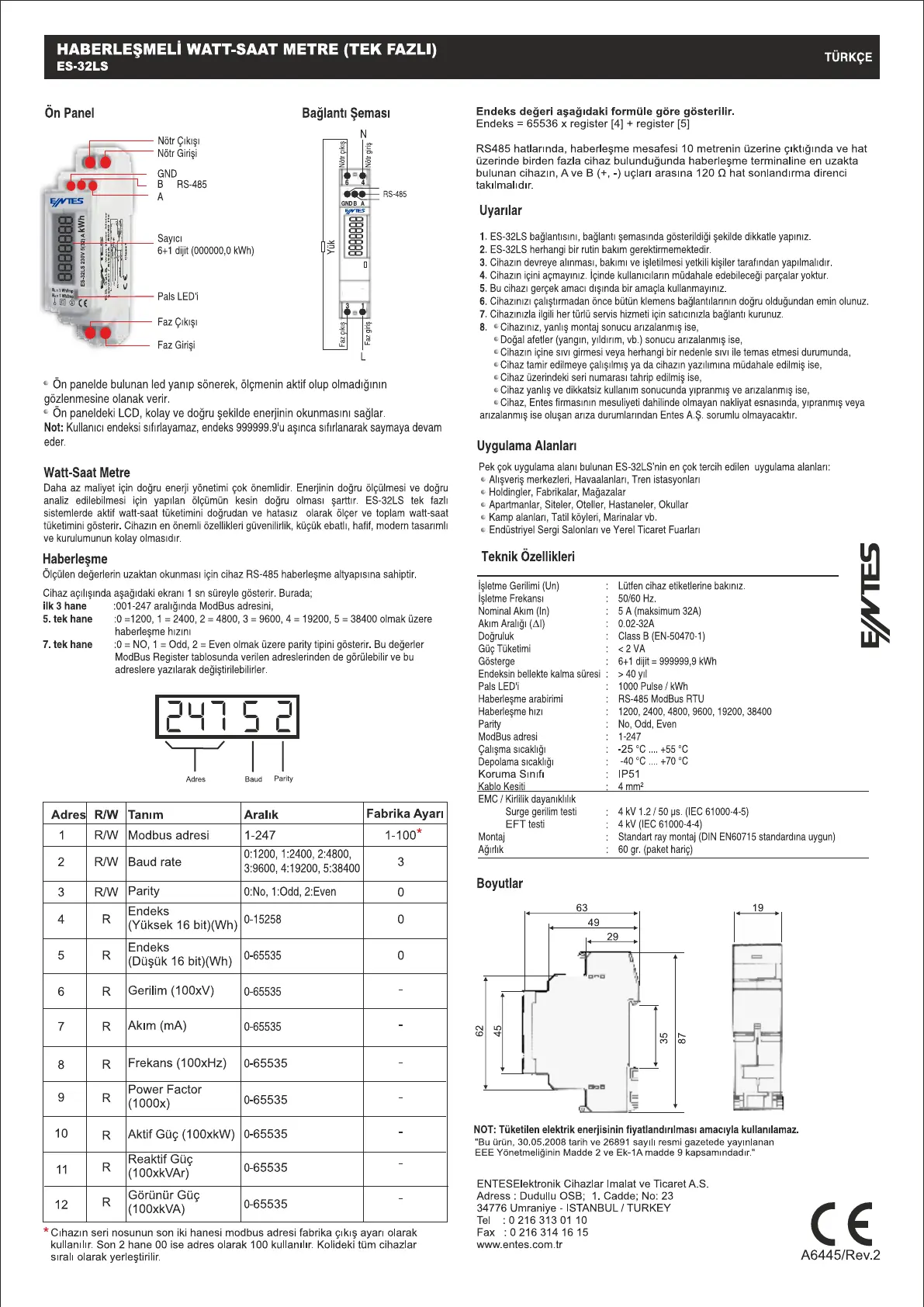

HABERLEŞMELİ WATT-SAAT METRE (TEK FAZLI)

ES-32LS TÜRKÇE

Ön Panel Bağlantı Şeması

• Ön panelde bulunan led yanıp sönerek, ölçmenin aktif olup olmadığının

gözlenmesine olanak verir.

• Ön paneldeki LCD, kolay ve doğru şekilde enerjinin okunmasını sağlar.

Not: Kullanıcı endeksi sıfırlayamaz, endeks 999999.9’u aşınca sıfırlanarak saymaya devam eder.

Watt-Saat Metre

Daha az maliyet için doğru enerji yönetimi çok önemlidir. Enerjinin doğru ölçülmesi ve doğru

analiz edilebilmesi için yapılan ölçümün kesin doğru olması şarttır. ES-32LS tek fazlı sistemlerde

aktif watt-saat tüketimini doğrudan ve hatasız olarak ölçer ve toplam watt-saat tüketimini

gösterir. Cihazın en önemli özellikleri güvenilirlik, küçük ebatlı, haf, modern tasarımlı ve

kurulumunun kolay olmasıdır.

Haberleşme

Ölçülen değerlerin uzaktan okunması için cihaz RS-485 haberleşme altyapısına sahiptir.

Cihaz açılışında aşağıdaki ekranı 1 sn süreyle gösterir. Burada;

ilk 3 hane : 001-247 aralığında ModBus adresini,

5. tek hane : 0 =1200, 1 = 2400, 2 = 4800, 3 = 9600, 4 = 19200,

5 = 38400 olmak üzere haberleşme hızını

7. tek hane : 0 = NO, 1 = Odd, 2 = Even olmak üzere parity

tipini gösterir. Bu değerler ModBus Register

tablosunda verilen adreslerinden de görülebilir ve bu

adreslere yazılarak değiştirilebilirler.

* Cıhazın seri nosunun son iki hanesi modbus adresi fabrika çıkış ayarı olarak kullanılır. Son 2

hane 00 ise adres olarak 100 kullanılır. Kolideki tüm cihazlar sıralı olarak yerleştirilir.

Adres R/W Tanım Aralık Fabrika

Ayarı

R/W Modbus adresi 1-247 1-100*

R/W Baud rate 0:1200, 1:2400, 2:4800,

3:9600, 4:19200, 5:38400 3

R/W Parity 0:No, 1:Odd, 2:Even 0

REndeks

(Yüksek 16 bit)(Wh) 0-15258 0

REndeks

(Düşük 16 bit)(Wh) 0-65535 0

R Gerilim (100xV) 0-65535 -

R 0-65535 -Akım (mA)

R Frekans (100xHz) 0-65535 -

RPower Factor

(1000x) 0-65535 -

R Aktif Güç (100xkW) 0-65535 -

RReaktif Güç

(100xkVAr) 0-65535 -

RGörünür Güç

(100xkVA) 0-65535 -

Endeks değeri aşağıdaki formüle göre gösterilir.

Endeks = 65536 x register [4] + register [5]

RS485 hatlarında, haberleşme mesafesi 10 metrenin üzerine çıktığında ve hat üzerinde birden

fazla cihaz bulunduğunda haberleşme terminaline en uzakta bulunan cihazın, A ve B (+, -) uçları

arasına 120 Ω hat sonlandırma direnci takılmalıdır.

Uyarılar

1. ES-32LS bağlantısını, bağlantı şemasında gösterildiği şekilde dikkatle yapınız.

2. En az IP-51 koruma sınıfına sahip bir pano içine 35mm raya monte edilmelidir.

Kablo koruma kapağı kapalı olmalıdır.

3. ES-32LS herhangi bir rutin bakım gerektirmemektedir.

4. Cihazın devreye alınması, bakımı ve işletilmesi yetkili kişiler tarafından yapılmalıdır.

5. Cihazın içini açmayınız. İçinde kullanıcıların müdahale edebileceği parçalar yoktur.

6. Bu cihazı gerçek amacı dışında bir amaçla kullanmayınız.

Cihazınızı çalıştırmadan önce bütün klemens bağlantılarının doğru olduğundan emin olunuz.

8. Cihazınızla ilgili her türlü servis hizmeti için satıcınızla bağlantı kurunuz.

9. Cihazınız, yanlış montaj sonucu arızalanmış ise,•

• Doğal afetler (yangın, yıldırım, vb.) sonucu arızalanmış ise,

• Cihazın içine sıvı girmesi veya herhangi bir nedenle sıvı ile temas etmesi durumunda,

• Cihaz tamir edilmeye çalışılmış p1-ya da cihazın yazılımına müdahale edilmiş ise,

• Cihaz üzerindeki seri numarası tahrip edilmiş ise,

• Cihaz yanlış ve dikkatsiz kullanım sonucunda yıpranmış ve arızalanmış ise,

• Cihaz, Entes rmasının mesuliyeti dahilinde olmayan nakliyat esnasında, yıpranmış

veya arızalanmış ise oluşan arıza durumlarından Entes A.Ş. sorumlu olmayacaktır.

Uygulama Alanları

Pek çok uygulama alanı bulunan ES-32LS’nin en çok tercih edilen uygulama alanları:

• Alışveriş merkezleri, Havaalanları, Tren istasyonları

• Holdingler, Fabrikalar, Mağazalar

• Apartmanlar, Siteler, Oteller, Hastaneler, Okullar

• Kamp alanları, Tatil köyleri, Marinalar vb.

• Endüstriyel Sergi Salonları ve Yerel Ticaret Fuarları

Teknik Özellikleri

İşletme Gerilimi (Un) : Lütfen cihaz etiketlerine bakınız.

: 50/60 Hz.

: 5 A (maksimum 32A)

: 0.02-32A

: Class B (EN-50470-1)

: < 2 VA

: 6+1 dijit = 999999,9 kWh

: > 40 yıl

: 1000 Pulse / kWh

: RS-485 ModBus RTU

: 1200, 2400, 4800, 9600, 19200, 38400

: No, Odd, Even

: 1-247

: -25 °C .... +55 °C

: -40 °C .... +70 °C

: IP51

: 4 mm²

: 4 kV 1.2 / 50 µs. (IEC 61000-4-5)

: 4 kV (IEC 61000-4-4)

: Standart ray montaj (DIN EN60715 standardına uygun)

: 60 gr. (paket hariç)

İşletme Frekansı

Nominal Akım (In)

Akım Aralığı ( I)D

Doğruluk

Güç Tüketimi

Gösterge

Endeksin bellekte kalma süresi

Pals LED’i

Haberleşme arabirimi

Haberleşme hızı

Parity

ModBus adresi

Çalışma sıcaklığı

Depolama sıcaklığı

Koruma Sınıfı

Kablo Kesiti

EMC / Kirlilik dayanıklılık

Surge gerilim testi

EFT testi

Montaj

Ağırlık

Boyutlar

NOT: Tüketilen elektrik enerjisinin yatlandırılması amacıyla kullanılamaz.

“Bu ürün, 30.05.2008 tarih ve 26891 sayılı resmi gazetede yayınlanan EEE Yönetmeliğinin Madde

2 ve Ek-1A madde 9 kapsamındadır.”

ENTES Elektronik Cihazlar İmalat ve Ticaret A.S.

Adr: Dudullu OSB; 1. Cadde; No:23 34776

Ümraniye - İSTANBUL / TÜRKİYE

Tel: Faks: +90 216 313 01 10 +90 216 314 16 15

E-mail: iletisim@entes.com.tr Web: www.entes.com.tr

Teknik Destek Çağrı Merkezi: 0 850 888 84 25

A6445/Rev.3

WATT-HOUR METER with RS-485 COMMUNICATION (SINGLE PHASE)

ES-32LS ENGLISH

Front Panel Connection Diagram

• By ashing, the LED on the front panel makes it possible toobserve whether the

measuring is active or not.

• The LCD display on the front panel makes easy and accurate power reading possible.

Note: User can not reset index. If the value of index exceed 999999.9, it is resetted

automatically and continue to count.

Watt-Hour Meter with LCD

In today’s world, Ecient Power Management is very important for low-cost. Measuring process

must have been fullled with certain accuracy for precise analysing and measuring the energy.

ES-32LS measures the active watt hour consumption directly and error free in single phase

systems and it shows the total watt hour consumption.

The most important features of the device are its reliability, small size, light weight, modern

design, and easy installation.

Communication

This device has RS-485 communication infstructure for remote monitoring.

At rst start, device displays the screen located below for 1 second. Here;

First 3 digits : Shows ModBus register adress between 001-247

5th digit : Shows communication baudrate as 0=1200, 1=2400,2=4800, 3=9600,4=19200,

5=38400

7th digit : Shows parity type as 0 = No, 1 = Odd, 2 = Even Parity type. These parameters

can be also read and written at the ModBus registers address.

* The last two digits of the device serial number is used as modbus address factory default

value. If the last two digits are “00”, 100 is used for device’s Modbus address. All devices in the

package are placed in order.

Addresss R/W RangeDenition Factory

settings

R/W Modbus address 1-247 1-100*

R/W Baud rate 0:1200, 1:2400, 2:4800,

3:9600, 4:19200, 5:38400 3

R/W Parity 0:No, 1:Odd, 2:Even 0

RIndex

(High 16 bit)(Wh) 0-15258 0

RIndex

(Low 16 bit)(Wh) 0-65535 0

R Voltage (100xV) 0-65535 -

R Current (mA) 0-65535 -

R Frequency (100xHz) 0-65535 -

RPower Factor

(1000x) 0-65535 -

RActive Power

(100xkW) 0-65535 -

RReactive Power

(100xkVAr) 0-65535 -

RApparent Power

(100xkVA) 0-65535 -

Index values are shown with this formula

Indeks = 65536 x register [4] + register [5]

Line termination resistors are used when communication line length is longer than 10 metres.

Usage of accompanying line termination resistor between A and B (+, -) terminals can enhance

communication performance in case of multiple devices on the same network

Cautions

1. Connect the ES-32LS’s terminals as shown in connection diagram.

2. The product should be installed on 35mm rail in the cabinet has minimum IP51 class.

Cable protection cover should be kept closed.

3. ES-32LS does not require any periodical maintenance.

4. Installing, repairing and operation should be performed by authorized person.

5. Do not open the device. It does not include any parts that can be handled by users.

6. Do not use the device out of its purpose.

7. Before operating your device, make sure that all connections are made properly.

8. Please contact your dealer for any type of service required.

9. Entes A.Ş. will not be responsible,

• if your device fails because of improper installation.

• if your device fails because of natural disasters (re, lighting, etc.).

• if your device fails because of liquid penetration into the device or contact to any liquid

for any reason.

• if the device or its software is interfered for any purposes.

• if the serial number on the device is damaged.

• if the device is out of order because of improper and careless use.

• if the device is out of order defected during transportation out of Entes’s responsibility.

Applications

Some applications of ES-32LS are:

• Factories, Shopping Malls, Airports, Railway Stations

• Stores, Building Complexes, Hotels, Hospitals

• Schools, Holiday Villages, Marinas, Industrial Exhibition Halls.

Technical Specications

Operating Voltage (Un) : Please look at labels on the device.

: 50/60 Hz.

: 5 A (maximum 32A)

: 0.02-32A

: Class B (EN-50470-1)

: < 2 VA

: 6+1 digit = 999999,9 kWh

: > 40 year

: When the current is more than 0.02A it blinks

proportional to the consumed energy.

: RS-485 ModBus RTU

: 1200, 2400, 4800, 9600, 19200, 38400

: No, Odd, Even

: 1-247

: -25 °C .... +55 °C

: -40 °C .... +70 °C

: IP51

: 4 mm²

: 4 kV 1.2 / 50 µs. (IEC 1000-4-5)

: 4 kV (IEC 1000-4-4)

: Standart DIN mount (DIN EN60715)

: 60 gr. (excluding the packet)

Operating Frequency

Rated Current (In)

Current Range ( I)D

Accuracy

Power Consumption

Display

Data retention duration

Pulse LED

Communication interface

Communication baudrate

Parity

ModBus Adress

Operating Temperature

Storage Temperature

Box Protection Class

Cable Section

EMC / Pollution Stability

Surge Voltage Test

EFT Test

Installation

Weight

Dimensions:

Note: Should not be used for billing purposes.

ENTES Elektronik Cihazlar Imalat ve Ticaret A.S.

Adr: Dudullu OSB; 1. Cadde; No:23 34776

Ümraniye - İSTANBUL / TÜRKİYE

Tel: Fax: +90 216 313 01 10 +90 216 314 16 15

E-mail: iletisim@entes.com.tr - contact@entes.eu

Web: www.entes.com.tr - www.entes.eu

Call Center Technical Support: 0850 888 84 25 A6445/Rev.3
